24Bit LVDS中的JEIDA和VESA标准差异

LVDS信号格式有两种，一种JEIDA的标准，一种是VESA的标准。本文主要给大家分享一下数据格式的差异。



JEIDA标准

单数据通道

双数据通道

VESA标准

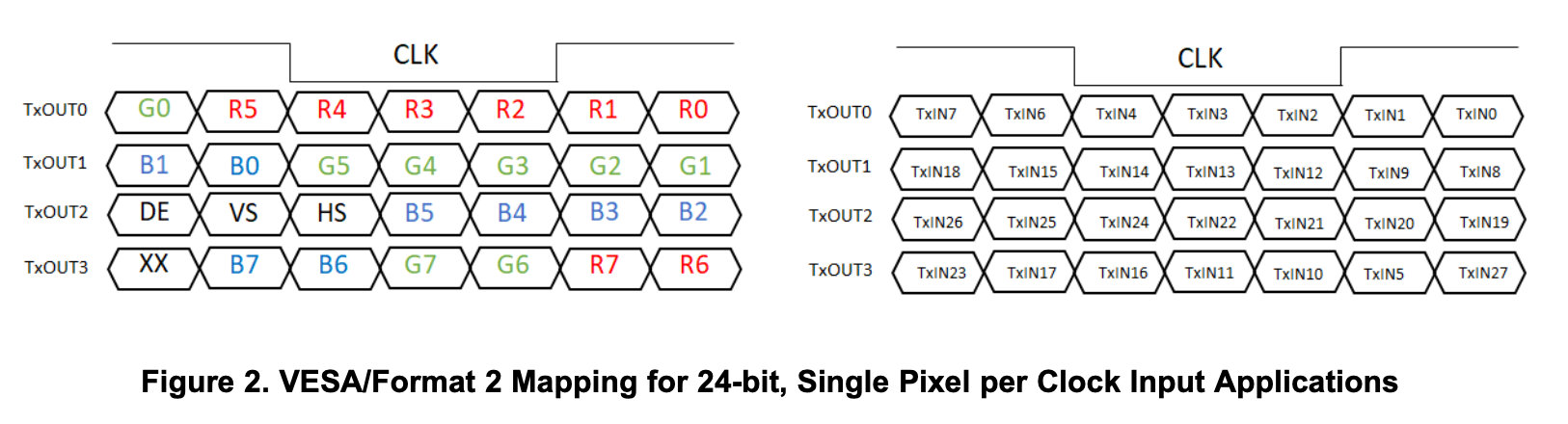

单数据通道

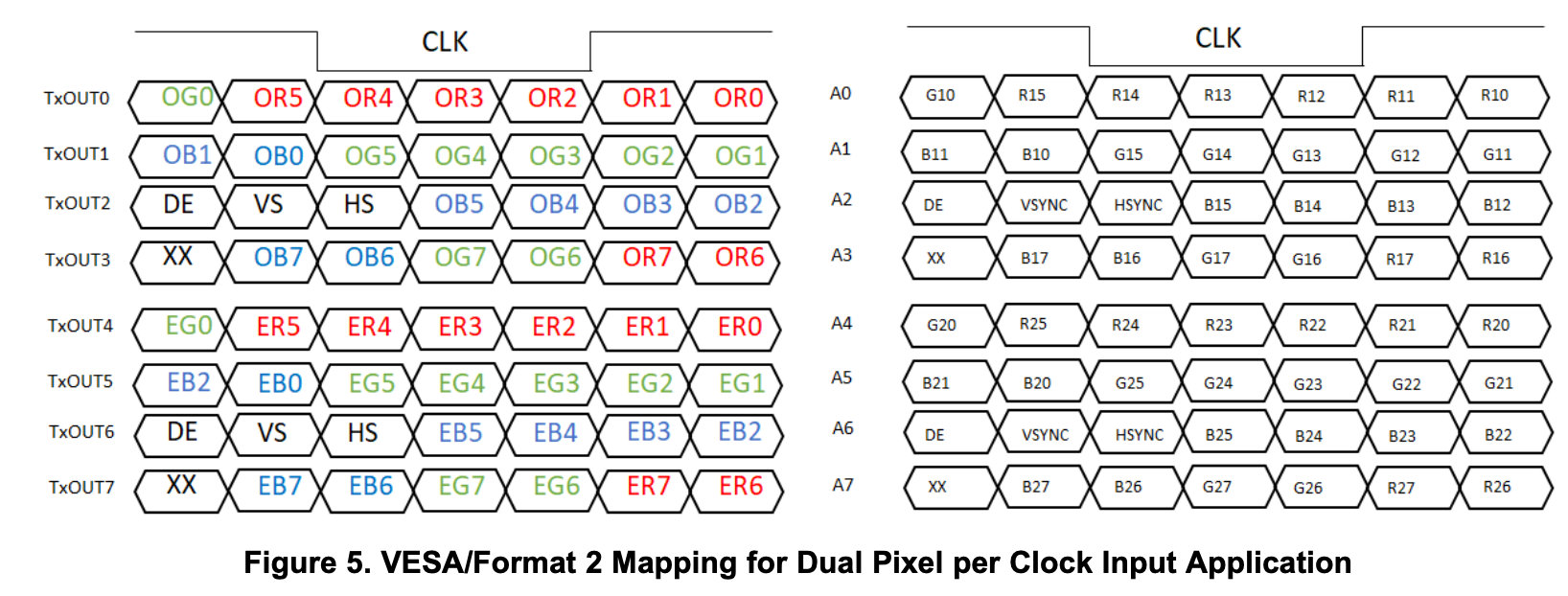

双数据通道

总结

从上面的图可以看出来，对于单通道的JEIDA格式有以下的数据格式：

DATA0：G2->R7->R2

DATA1: B3->B2->G7->G3

DATA2: DE->VS->HS->B7->B4

DATA3: XX->B1->B0->G1->G0->R1->R0

双通道JEIDA时另一通道和单通道情况保持一致。

对于单通道的VESA格式：

DATA0：G0->R5->R0

DATA1: B1->B0->G5->G1

DATA2: DE->VS->HS->B5->B2

DATA3: XX->B7->B6->G7->G6->R7->R6

只有DE->VS->HS不变，其余位都进行重新排布。
