VESA（Video Electronics Standards Association）是指视频电子标准协会，此标准规定了电脑（VESA）制式的各种分辨率和刷新频率的显示监视器定时标准（简称为 VESA 标准）。

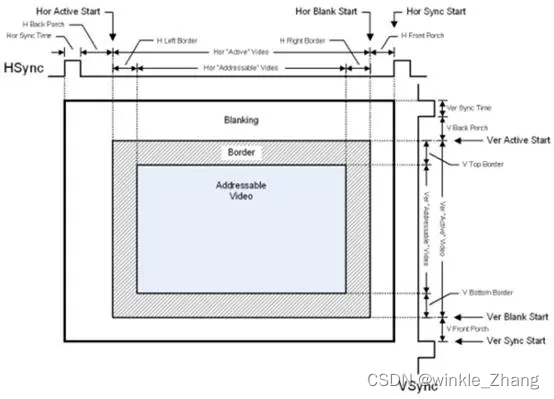

在这里插入图片描述
(视频信号的定时参数)= 640* 350 @85H 640* 350是指一帧（也就是一张）图像分辨率；
640是指每行像素里的有效像素个数是640个；
350是指一张图像里的有效视频行数为350行；
85Hz是指以频率为85Hz的速度扫描一帧图像。
(像素时钟)，是指扫描完一个像素点所需的时间；
(水平扫描频率)，是指扫描完一行的像素点所需的时间的倒数；
合理推导Hor Frequency = Pixel Clock * 一行总的像素点数；
Hor Frequency = 1/ ((1/31500000) * 832 ) = 37860 .5769Hz = 37.861KHz
(垂直扫描频率)，是指扫描完一帧图像的像素点所需的时间的倒数，就是前面提到的以频率为85Hz的速度扫描一帧图像。
合理推导Ver Frequency = Pixel Clock * 一行总的像素点数 * 一共有多少行
Ver Frequency = 1/ ((1/31500000) * 832 *455) = 83.210 Hz看起来有误差
(水平/垂直同步极性)
个人理解是水平/垂直里的Hor/ Ver Blank Time(水平/垂直空白时间)占总水平/垂直时间的比例；
是指水平同步信号到来之前（这个Front是相对Hor Sync Time来说的），上一行的有效像素结束之后，中间间隔的像素点数；
H Back Porch也就是水平同步信号到来之后，下一个有效像素到来前，间隔的像素点；
H Right Border是指水平有效像素点的右边框包含的像素点，一般为0，整个VESA视频格式规范里只有640 x 480 @ 60Hz和640 x 480 @ 72Hz里为8。
H Left Border是指水平有效像素点的左边框包含的像素点
在这里插入图片描述
