一、ModelNet40（点云分类）

普林斯顿ModelNet项目的目标是为计算机视觉、计算机图形学、机器人和认知科学领域的研究者们提供一个全面、干净的三维CAD模型集合, 该数据的主页地址https://modelnet.cs.princeton.edu, 数据最早发布在论文3D ShapeNets: A Deep Representation for Volumetric Shapes [CVPR 2015]上.

相关工作人员从数据中选择了常见的40类和10类构成数组子集, 分别表示为ModelNet40和ModelNet10, 且两个数据集都有orientation aligned的版本。实验中数据用到比较多的是ModelNet40, 有如下三种数据形式:

数据集	modelnet40_normal_resampled.zip	modelnet40_ply_hdf5_2048.zip	ModelNet40.zip
文件大小	1.71G	435M	2.04G
内容	point: x, y, z, normal_x, normal_y, normal_z; shape: 10k points	point: x, y, z; normal_x, normal_y, normal_z; shape: 2048 points	off格式, 具体参考这里
训练集 / 测试集	9843 / 2468	9840 / 2468	9844 / 2468
下载地址	modelnet40_normal_resampled.zip	modelnet40_ply_hdf5_2048.zip	ModelNet40.zip

二、ShapeNet Part（点云分割）

ShapeNet数据集是一个有丰富标注的、大规模的3D图像数据集, 发布于ShapeNet: An Information-Rich 3D Model Repository [arXiv 2015], 它是普林斯顿大学、斯坦福大学和TTIC研究人员共同努力的结果, 官方主页为shapenet.org.ShapeNet包括ShapeNetCore和ShapeNetSem子数据集.

ShapeNet Part是从ShapeNetCore数据集选择了16类并进行语义信息标注的数据集, 用于点云的语义分割任务, 其数据集发表于A Scalable Active Framework for Region Annotation in 3D Shape Collections [SIGGRAPH Asia 2016], 官方主页为 ShapeNet Part. 数据包含几个不同的版本, 其下载链接分别为shapenetcore_partanno_v0.zip (1.08G)和shapenetcore_partanno_segmentation_benchmark_v0.zip(635M). 下面就第2个数据集segmentation benchmark进行介绍:

从下面表格可以看出, ShapeNet Part总共有16类, 50个parts，总共包括16846个样本。该数据集中样本呈现出不均衡特性，比如Table包括5263个, 而Earphone只有69个。每个样本包含2000多个点, 属于小数据集。该数据集中训练集12137个, 验证集1870个, 测试集2874个, 总计16881个。[注意, 这里和下面表格统计的(16846)并不一样, 后来发现是训练集、验证集和测试集有35个重复的样本]

类别	nparts/shape	nsamples	平均npoints/shape
Airplane	4	2690	2577
Bag	2	76	2749
Cap	2	55	2631
Car	4	898	2763
Chair	4	3746	2705
Earphone	3	69	2496
Guitar	3	787	2353
Knife	2	392	2156
Lamp	4	1546	2198
Laptop	2	445	2757
Motorbike	6	202	2735
Mug	2	184	2816
Pistol	3	275	2654
Rocket	3	66	2358
Skateboard	3	152	2529
Table	3	5263	2722
Total	50	16846	2616

三、S3DIS（语义分割）

S3DIS是3D室内场景的数据集, 主要用于点云的语义分割任务。主页http://buildingparser.stanford.edu/dataset.html. 关于S3DIS的论文是Joint 2D-3D-Semantic Data for Indoor Scene Understanding [arXiv 2017]和3D Semantic Parsing of Large-Scale Indoor Spaces [CVPR 2016]. S3DIS从3个building的6个Area采集得到, Area1, Area3, Area6属于buidling1, Area2和Area4属于building 2, Area5属于building 3. 常用的数据下载格式包括如下三种:

Stanford3dDataset_v1.2_Aligned_Version.zip, 比如: RandLA-Net
Stanford3dDataset_v1.2.zip, 比如: CloserLook3D
indoor3d_sem_seg_hdf5_data.zip, 比如: PointNet

其中Stanford3dDataset_v1.2_Aligned_Version.zip和Stanford3dDataset_v1.2.zip都是完整场景的数据集, 每个点对应6个维度(x, y, z, r, g, b), 而indoor3d_sem_seg_hdf5_data.zip是对原始数据场景的切割，把大场景切割成1m x 1m的block: 完整数据集被切割成了23585个block, 每个block是4096个点, 每个点对应9个维度: 除了x, y, z, r, g, b信息外，剩余的3维是相对于所在大场景的位置(归一化坐标).

下面是由Stanford3dDataset_v1.2.zip数据统计得到的关于S3DIS的信息, 可能和论文中一些结果不太一致。S3DIS数据集由以上6个Area采集得到, 共包含272个场景, 可分为11种不同的场景(括号内为场景数量, 场景大小(点的数量)): office(156, 87w), conference room(11, 142w), hallway(61, 122w), auditorium(2, 817w), open space(1, 197w), lobby(3, 242w), lounge(3, 146w), pantry(3, 58w), copy room(2, 52w), storage(19, 35w) and WC(11, 70w). 根据语义信息, 上述场景被分成14个类别, 如下表所示. 可以看到不同的类别也是不均衡的, 比如wall有1547个, 但sofa只有55个.

Total	column	clutter	chair	window	beam	floor	wall	ceiling	door	bookcase	board	table	sofa	stairs
9833	254	3882	1363	168	159	284	1547	385	543	584	137	455	55	17

四、3DMatch数据集(关键点、特征描述子、点云配准等)

3DMatch数据集收集了来自于62个场景的数据，其中54个场景的数据用于训练，8个场景的数据用于评估，其具体名称查看train.txt和test.txt。3DMatch数据常用于3D点云的关键点，特征描述子，点云配准等任务。

官方主页 | 3DMatch: Learning Local Geometric Descriptors from RGB-D Reconstructions [CVPR 2017]

3DMatch原始数据集: 下载地址，共包括64个.zip文件。

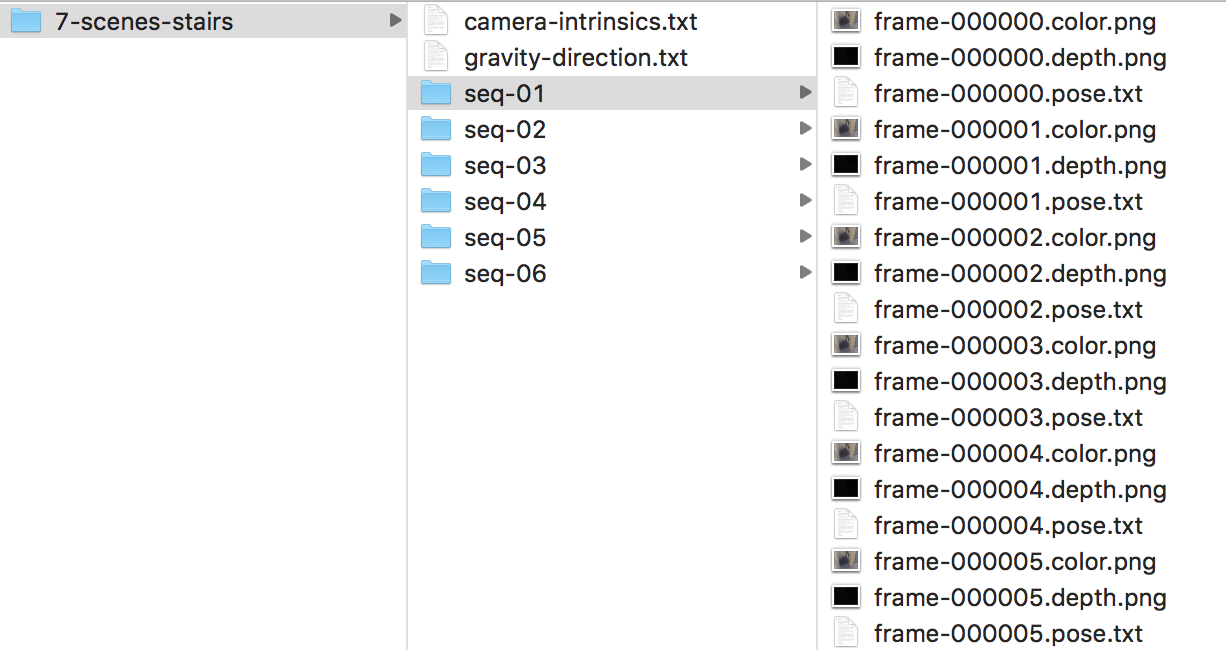

以其中一个场景7-scenes-stairs为例，介绍其数据格式，如下截图所示，原始的3DMatch数据集包括两个.txt文件，多个seq文件夹，每个seq文件夹下包括多帧的.color.png, .depth.png, .pose.txt，可以看到，其本身是不包括点云数据的，但是可以由这些数据生成点云数据(ply)，一般是50帧-100帧生成一个点云数据，生成点云的代码可以参考fuse_fragments_3DMatch.py。

'7-scenes-stairs'

下面介绍3DMatch的训练集，包括FCGF和D3Feat处理的训练集。

1、3DMatch的训练集(FCGF)

3DMatch训练集来自54个场景，详细类别名称参见train.txt。每个场景均由1个seq或者多个seq的数据组成。这里以FCGF 网络使用的数据格式为例介绍3DMatch数据集。

首先，从这里下载训练集，下载解压后可以得到401个txt文件和2189个npz文件。2189个npz对应每个点云数据，包括(x, y, z)及对应的(r, g, b)信息，其中命名规则是场景@seqid-id，例如7-scenes-chess@seq-01_000.npz，表示此数据来自7-scenes-chess场景的seq-01，编号为000。401个txt表示这些npz的点云数据是如何关联的，其命名规则为场景@seqid-overlap，如7-scenes-chess@seq-01-0.30.txt表示7-scenes-chess场景的seq-01下的overlap大于0.30的数据，打开此文件后，可以看到如下信息:

7-scenes-chess@seq-01_000.npz 7-scenes-chess@seq-01_001.npz 0.886878
7-scenes-chess@seq-01_000.npz 7-scenes-chess@seq-01_002.npz 0.636459
7-scenes-chess@seq-01_000.npz 7-scenes-chess@seq-01_003.npz 0.825012
7-scenes-chess@seq-01_000.npz 7-scenes-chess@seq-01_004.npz 0.783642

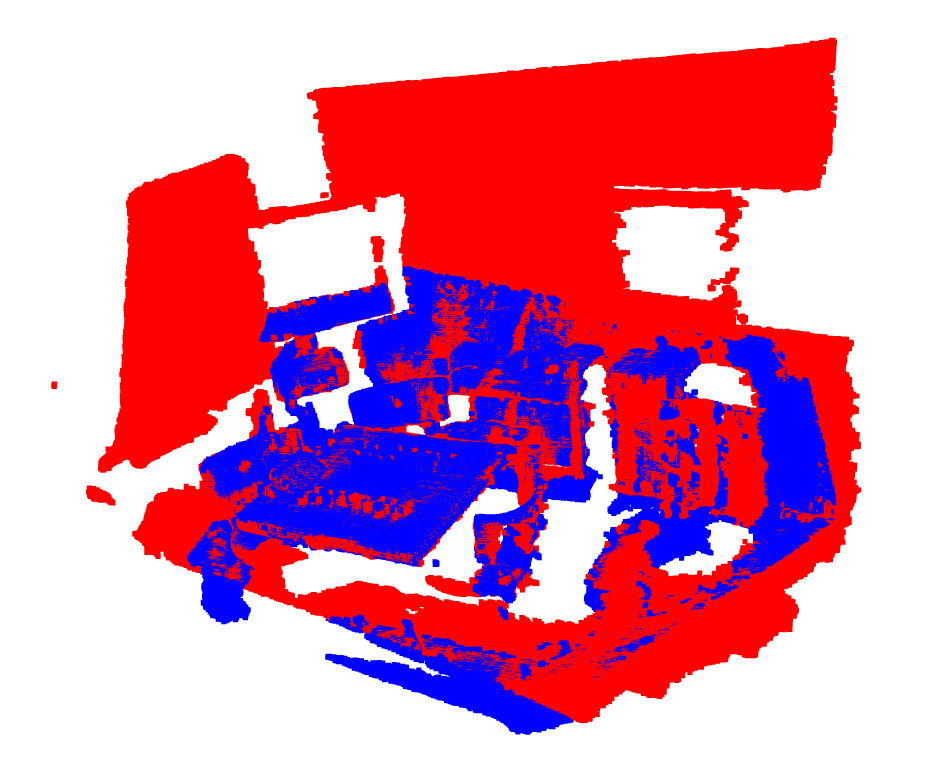

每一行表示点云之间的对应关系，如第一行表示点云7-scenes-chess@seq-01_000.npz和7-scenes-chess@seq-01_001.npz具有0.886878的overlap。可视化结果如下，第一个图中的红色的点云是7-scenes-chess@seq-01_000.npz，蓝色的点云是7-scenes-chess@seq-01_001.npz，可以看到两者是对齐的；第二个图是这两个点云的rgb信息的可视化。

'3dmatch-fcgf'

'3dmatch-fcgf-color'

统计了一下，54个场景总共提供了7960对点云。

2、3DMatch训练集(D3Feat)

下载D3Feat训练使用的3DMatch数据集，解压后是6个.pkl文件，分别是 3DMatch_train_0.030_keypts.pkl, 3DMatch_train_0.030_overlap.pkl, 3DMatch_train_0.030_points.pkl, 3DMatch_val_0.030_keypts.pkl, 3DMatch_val_0.030_overlap.pkl和 3DMatch_val_0.030_points.pkl，可以通过这里查看这些.pkl文件是如何产生的。

3DMatch_train_0.030_keypts.pkl存储了什么信息 ?

点云名(str, 如sun3d-brown_bm_1-brown_bm_1/seq-01/cloud_bin_0) -> 点云(ndarray, n x 3)。

总共有3933个点云数据，点云点最少的是850个，点云点最多的是197343，平均点云点数量是27127。
3DMatch_train_0.030_overlap.pkl存储了什么信息 ?

点云对(str, 如7-scenes-pumpkin/seq-07/cloud_bin_11@7-scenes-pumpkin/seq-08/cloud_bin_2) -> overlap值(float)

总共有35297个点云对，overlap的最小值为0.30，最大值0.995，平均值为0.515。
3DMatch_train_0.030_points.pkl存储了什么信息 ?

点云对(str, 如analysis-by-synthesis-office2-5b/seq-01/cloud_bin_34@analysis-by-synthesis-office2-5b/seq-01/cloud_bin_35) -> 映射关系(ndarray, m x 2)
可视化pairs中的点云和对应关键点

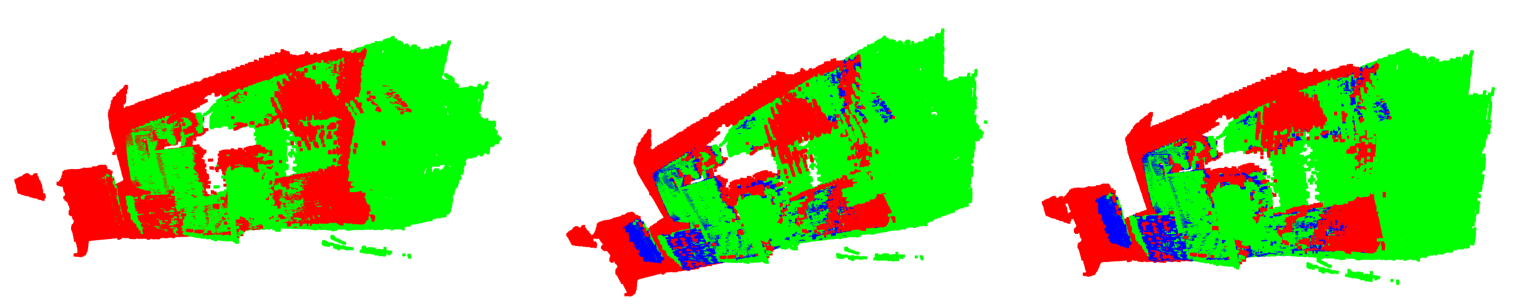

左图为两个具有overlap的点云的可视化，中间和右边的可视化是分别在红色和绿色点云上添加了对应点(蓝色区域)(来自于3DMatch_train_0.030_points.pkl)的可视化结果。

3、3DMatch的测试集

3DMatch的测试集包括以下8个场景，其中每个场景对应两个文件夹。以7-scenes-redkitchen为例，它包括7-scenes-redkitchen和7-scenes-redkitchen-evaluation两个文件夹，7-scenes-redkitchen文件夹下存放的是点云数据，命名格式均为cloud_bin_*.ply，共包括60个点云数据；7-scenes-redkitchen-evaluation/gt.log存放了correspondences点云对，组织格式为:

0    1   60
 9.96926560e-01   6.68735757e-02     -4.06664421e-02     -1.15576939e-01
-6.61289946e-02   9.97617877e-01      1.94008687e-02     -3.87705398e-02
 4.18675510e-02  -1.66517807e-02      9.98977765e-01      1.14874890e-01
 0.00000000e+00   0.00000000e+00      0.00000000e+00      1.00000000e+00
0    2   60
 9.54999224e-01   1.08859481e-01     -2.75869135e-01     -3.41060560e-01
-9.89491703e-02   9.93843326e-01      4.96360476e-02     -1.78254668e-01
 2.79581388e-01  -2.01060700e-02      9.59896612e-01      3.54627338e-01
 0.00000000e+00   0.00000000e+00      0.00000000e+00      1.00000000e+00

0 1 60中的0和1表示cloud_bin_0.ply和cloud_bin_1.ply点云是成对的，60表示总共包括有60个点云数据(前面也提到过)，下面四列表示cloud_bin_1.ply -> cloud_bin_0.ply的变换矩阵。

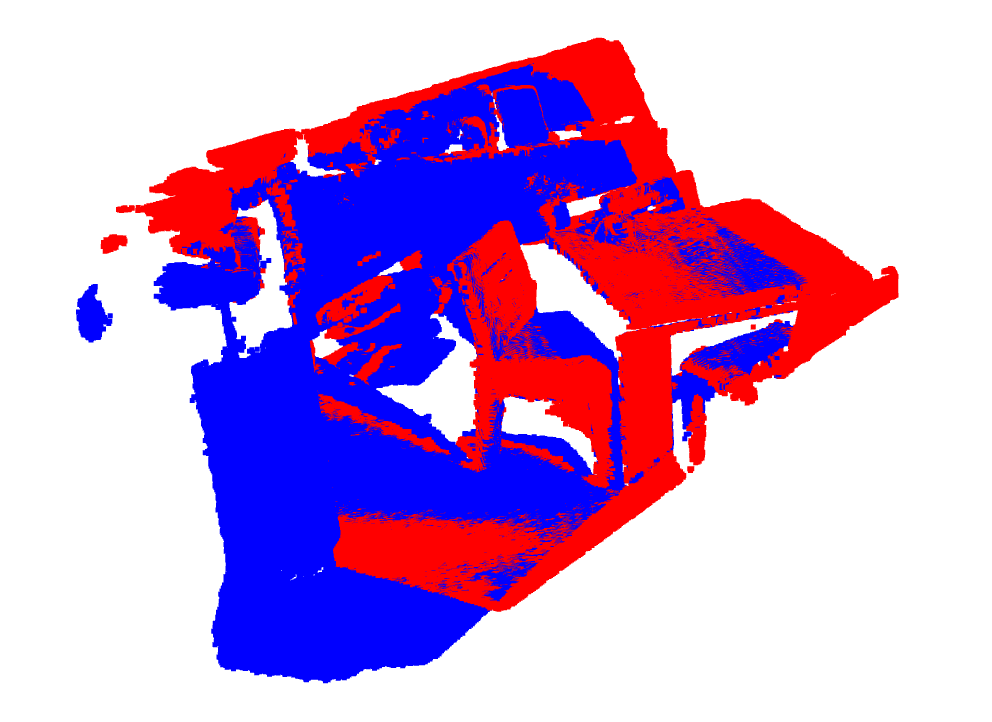

可视化变换后的点云，红色的表示cloud_bin_0.ply点云，蓝色的表示对cloud_bin_1.ply变换后的点云，可视化结果显示两者基本重叠:

其它场景的统计数据如下，可视化和统计信息的代码均可通过test_set.py实现。

名称	点云数量	Pairs数量
7-scenes-redkitchen	60	506
sun3d-home_at-home_at_scan1_2013_jan_1	60	156
sun3d-home_md-home_md_scan9_2012_sep_30	60	208
sun3d-hotel_uc-scan3	55	226
sun3d-hotel_umd-maryland_hotel1	57	104
sun3d-hotel_umd-maryland_hotel3	37	54
sun3d-mit_76_studyroom-76-1studyroom2	66	292
sun3d-mit_lab_hj-lab_hj_tea_nov_2_2012_scan1_erika	38	77
总计	433	1623

五、3DMatch数据集的评估指标

评估指标主要基于FCGF [ICCV 2019]，评估代码请参考https://github.com/chrischoy/FCGF/blob/master/scripts/benchmark_3dmatch.py。但Registration Recall的实现我感觉有问题，待日后再做补充吧。

Feature-match Recall

$R=\frac{1}{M} \Sigma_{s=1}^{M} 1\left(\left[\frac{1}{\left|\Omega_{s}\right|} \Sigma_{(i, j) \in \Omega_{s}} 1\left(\left\|T^{*} \mathrm{x}_{i}-\mathrm{y}_{j}\right\|<\tau_{1}\right)\right]>\tau_{2}\right)$

M表示pairs点云对的数量，1 表示指示函数， $\Omega_{s}$ 是第s 个pair的correspondences， $T^{*}$ 表当前pair点云的G.T.的R,t变换。 $\mathrm{y}_{j}$ 是 $\mathrm{x}_{i}$ 在 $Y$ 中选择的Feature Distance最小的点，即 $\mathrm{y}_{j}=\arg \min _{\mathrm{y}_{j}}\left\|F_{\mathrm{x}_{i}}-F_{\mathrm{y}_{j}}\right\|$ ， $\mathrm{y}_{j} \in Y$ 。 $\tau_{1}$ 和 $\tau_{2}$ 是两个超参数，常取值 $\tau_{1} = 0.1$ , $\tau_{2} = 0.05$ 。

简单的说，就是有M个点云对，对每一个点云对做一个是特征好/坏的判断: 在真实R,t的情况下，计算 $(x_{i}, y_{j})$ 距离小于 $\tau_{1}$ 的比例r，如果r大于 $\tau_{2}$ ，则表示这个点云特征好，否则特征是坏的。

Registration Recall

$E_{\mathrm{RMSE}}=\sqrt{\frac{1}{\Omega_{*}} \Sigma_{\left(\mathrm{x}^{*}, \mathrm{y}^{*}\right) \in \Omega_{*}}\left\|\hat{T}_{i, j} \mathrm{x}^{*}-\mathrm{y}^{*}\right\|^{2}}$

$\Omega_{*}$ 表示 $(i,j)$ 点云对中correspondences的数量， $(x^{*}, y^{*})$ 表示G.T.的pair， $\hat{T}_{i,j}$ 表示基于 $(i,j)$ 点云对预测的R，t变换。

对于具有至少30% overlap的点云对，如果 $E_{RMSE}<0.2$ ,则表示这是一个正确的点云对。
