这是Unity可编程渲染管线的第十二章，在本章中，我们将通过调整渲染比例、应用MSAA 、HDR缓冲配合tone mapping等方式来提升画面质量。

该教程基于Unity2018.4.6f1。

1 渲染比例(Render Scale )

相机的设置决定了渲染图像的高和宽，这一过程不在我们渲染管线的管理范围内。但是在渲染到相机的渲染目标前，我们可以对图像做任意的操作。也就是说我们可以创建一个任意大小的中介纹理，并在该纹理上渲染画面。按着这个思路，我们可以先在一个小一点的纹理上渲染画面，接着再将图像blit到最终的相机目标。这样做会降低图像质量，但是能够加速渲染流程，因为需要处理的片元变少了。在 Lightweight/Universal pipeline中Unity提供了Render Scale选项来支持渲染比例的调整。我们在自己的渲染管线中也来实现这样一个功能。

1.1 Scaling Down

在MyPipelineAsset中添加一个表示渲染比例的滑杆，范围限制在[0.25,1]。也就是最多可以将分辨率降低至四分之一（像素数量降低至十六分之一）,当然除非原始像素非常高，不然这种比例的缩放肯定是不可取的。

	[SerializeField, Range(0.25f, 1f)]
	float renderScale = 1f;

将该数值传递至渲染管线的实例对象。

	protected override IRenderPipeline InternalCreatePipeline () {
		…
		return new MyPipeline(
			…
			(int)shadowCascades, shadowCascadeSplit,
			renderScale
		);
	}

在MyPipeline 中保存好该数值。

	float renderScale;

	public MyPipeline (
		…
		int shadowCascades, Vector3 shadowCascasdeSplit,
		float renderScale
	) {
		…
		this.renderScale = renderScale;
	}

在Render中渲染一个相机的画面时，我们在创建render texture之前就要确定是否使用scaled rendering,避免和可能存在的后处理栈产生冲突。只要当renderScale这个值降低时，我们才会使用scaled rendering,而且只需要在game camera上使用，scene、preview这类相机应该不受影响。用一个本地的bool变量来记录并表示接下来的渲染我们是否要使用scaled rendering。

		var myPipelineCamera = camera.GetComponent<MyPipelineCamera>();
		MyPostProcessingStack activeStack = myPipelineCamera ?
			myPipelineCamera.PostProcessingStack : defaultStack;

		bool scaledRendering =
			renderScale < 1f && camera.cameraType == CameraType.Game;

		if (activeStack) {
			…
		}

还需要记录的是渲染的实际宽度和高度，默认是相机的设置，但是如果开启了scaled rendering就要进行调整。

		bool scaledRendering =
			renderScale < 1f && camera.cameraType == CameraType.Game;

		int renderWidth = camera.pixelWidth;
		int renderHeight = camera.pixelHeight;
		if (scaledRendering) {
			renderWidth = (int)(renderWidth * renderScale);
			renderHeight = (int)(renderHeight * renderScale);
		}

1.2 渲染到至缩放纹理

在开启后处理或者使用scaled rendering时我们需要申请中介纹理。以一个bool变量来判断，并在申请纹理时使用调整后的宽高。

		bool renderToTexture = scaledRendering || activeStack;

		if (renderToTexture) {
			cameraBuffer.GetTemporaryRT(
				cameraColorTextureId, renderWidth, renderHeight, 0,
				FilterMode.Bilinear
			);
			cameraBuffer.GetTemporaryRT(
				cameraDepthTextureId, renderWidth, renderHeight, 24,
				FilterMode.Point, RenderTextureFormat.Depth
			);
			…
		}

在调用RenderAfterOpaque 时，我们也要改为传入调整后的宽高。

		context.DrawSkybox(camera);

		if (activeStack) {
			activeStack.RenderAfterOpaque(
				postProcessingBuffer, cameraColorTextureId, cameraDepthTextureId,
				renderWidth, renderHeight
			);
			…
		}

RenderAfterTransparent也一样。只有存在激活的后处理栈时，我们才能够调用RenderAfterTransparent ，但是只要renderToTexture为true，不管有没有后处理，我们都应该在最后释放纹理。

		DrawDefaultPipeline(context, camera);

		if (renderToTexture) {
			if (activeStack) {
				activeStack.RenderAfterTransparent(
					postProcessingBuffer, cameraColorTextureId,
					cameraDepthTextureId, renderWidth, renderHeight
				);
				context.ExecuteCommandBuffer(postProcessingBuffer);
				postProcessingBuffer.Clear();
			}
			else {
				cameraBuffer.Blit(
					cameraColorTextureId, BuiltinRenderTextureType.CameraTarget
				);
			}
			cameraBuffer.ReleaseTemporaryRT(cameraColorTextureId);
			cameraBuffer.ReleaseTemporaryRT(cameraDepthTextureId);
		}

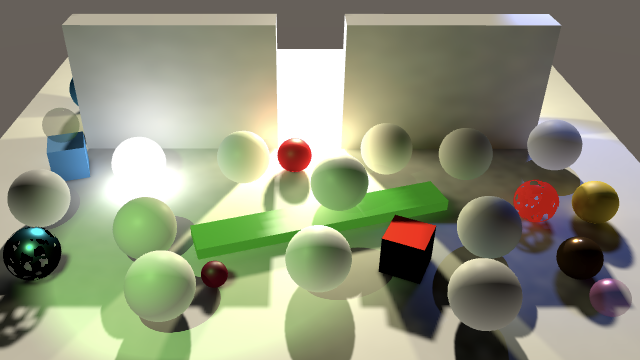

1.0 0.75 0.5 025

分别对应渲染比例  1/0.75/0.5/0.25

调整渲染比例会影响渲染管线中几乎所有的东西，除了阴影，因为阴影采样的是独立的纹理。略微的降低渲染比例可能会用一种抗锯齿的效果，但你继续降低比例值就会发现这不过是在blit到最终的渲染目标时，因精度丢失而由双线性插值造成的模糊而已。

渲染比例如何和双线性插值共同作用

略

1.3 Scaling Up

通过渲染比例的调整，我们可以牺牲画面质量来提升性能，自然也可以牺牲性能来提升画面质量。为了实现这一点，我们先将renderScale允许的最大值修改至2。

	[SerializeField, Range(0.25f, 2f)]
	float renderScale = 1f;

在MyPipeline.Render同样要考虑到renderScale大于1的情况。

		bool scaledRendering =
			(renderScale < 1f || renderScale > 1f) &&
			camera.cameraType == CameraType.Game;

1.25 1.5

1.75 2.0

分别对应1.25/1.5 /1.75/2.0

图像质量确实有上升，但是效果甚微。只有把数值跳到2才会有比较明显的效果，在这种情况下，最终的每一个像素都市有2x2的像素块去平均值得到，也就是说计算的像素是实际像素的4倍。这和超级采样抗锯齿，SSAA2x使用的是类似的方法。

继续提升渲染比例，画面并不会有进一步的提升，提升至3的结果和1的结果一样，4的结果和2的结果一样，因为单个双线性的blit，只会计算四个像素的平均值。想要使用更高范围的渲染比例，就得要求我们的pass为每个片元执行不只一次的纹理采样了。这显然是不明智的，计算的工作量基于渲染比例呈平方增长。像SSAA4x要求我们渲染的像素是最终像素的16倍。

2 MSAA

SSAA的一个替代选择是MSAA：多重采样抗锯齿（multi-sample anti-aliasing）。它们思路相同但做法不同。MSAA会为每个像素进行多次采样，但并不是在一个固定的网格中。MSAA相比前者最大的不同点就是每个图元的每个片元都只会执行一次片元程序，也就是使用原始的分辨率。最后的结果会写入给所有被光栅化三角形所覆盖的子采样点。这样能够有效的降低工作量，但是代价是MSAA的效果只能体现在三角形的边上。高频的表面图案和alpha剪裁的边并不受其影响。

MSAA跟SSAA不同的地方在于，SSAA对于所有子采样点着色，而MSAA只对当前像素覆盖掩码不为0的进行着色，顶点属性在像素的中心进行插值用于在片断程序中着色。这是MSAA相对于SSAA来说最大的好处。

https://www.cnblogs.com/ghl_carmack/p/8245032.html

2.1 配置

在MyPipelineAsset中添加切换MSAA模式的选项。默认是关闭的，可以选择开启2x，4x，8x的MSAA。我们用一个枚举来表示。枚举对应的值是每个像素需要采样的次数，比如默认关闭是1，只采样一次。

	public enum MSAAMode {
		Off = 1,
		_2x = 2,
		_4x = 4,
		_8x = 8
	}

	…

	[SerializeField]
	MSAAMode MSAA = MSAAMode.Off;

我们把每个像素需要采样的次数传给渲染管线的实例对象。

		return new MyPipeline(
			…
			renderScale, (int)MSAA
		);

在MyPipeline中保存这个值。

	int msaaSamples;

	public MyPipeline (
		…
		float renderScale, int msaaSamples
	) {
		…
		this.msaaSamples = msaaSamples;
	}

并不是所有的平台都支持MSAA，并且各个平台所能支持的最大采样次数也不尽相同。如果超过了平台限制的最大值会导致程序崩溃，所以我们需要确保采样在支持的最大次数以内。我们可以将值先传给 QualitySettings.antiAliasing。虽然我们不会用到qualit setting，但是QualitySettings.antiAliasing会在平台限制的最大值和输入的值中取小的一方，接着我们再把这个值传回来，就实现了我们的需求，需要注意的是，对于不支持MSAA的平台，QualitySettings.antiAliasing会将值设为0，我们需要把它修正为1。

		QualitySettings.antiAliasing = msaaSamples;
		this.msaaSamples = Mathf.Max(QualitySettings.antiAliasing, 1);

2.2  Multisampled Render Textures

每个相机都可以单独的设置MSAA，所以设置一个变量用于表示每个相机渲染时实际使用的采样次数，如果相机没有开启MSAA，就把它强制设为1.如果最终的采样次数大于1，我们就应该申请一个多重采样纹理（ multi-sampled textures 简称MS texture）作为中介。

		int renderSamples = camera.allowMSAA ? msaaSamples : 1;
		bool renderToTexture =
			scaledRendering || renderSamples > 1 || activeStack;

我们还需要在GetTemporaryRT中新增两个参数来配置正确的render texture。第一个是读写模式，color buffer设为default，depth buffer设为linear，后一个参数则是采样次数。

		if (renderToTexture) {
			cameraBuffer.GetTemporaryRT(
				cameraColorTextureId, renderWidth, renderHeight, 0,
				FilterMode.Bilinear, RenderTextureFormat.Default,
				RenderTextureReadWrite.Default, renderSamples
			);
			cameraBuffer.GetTemporaryRT(
				cameraDepthTextureId, renderWidth, renderHeight, 24,
				FilterMode.Point, RenderTextureFormat.Depth,
				RenderTextureReadWrite.Linear, renderSamples
			);
			…
		}

在关闭所有的后处理后可以尝试观察渲染的图像。

 2x 4x



2.0 2.0

分别为2x、4x、8x、以及关闭MSAA的2倍渲染比例

MSAA可以作用于直射光阴影吗？

在我们的渲染管线中是可以的，但是Unity的渲染管线会遇到一点问题，因为它使用的是屏幕空间的级联阴影。但是在本章教程的后部分我们也会遇到类似的问题。

相比2倍的render scale，MSAA 4x的效果更好一点，要注意的是，render scale的效果会作用于整个画面，而MSAA只会作用于几何体的边缘。你也可以选择将两者结合使用。比如MSAA4x和render scale=2配合，可以达到和MSAA 8x相近的效果，即使后者采样了16次。



4x 8x
render scale=2时 MSAA 4x 和8x的比较

2.3 解析MS texutre

我们可以直接将内容渲染进MS texture,但是却不能以常规的方式直接从texture中读取像素。在采样一个像素时，我们必须首先进行解析（resolved），也就是对所有的子采样点取平均值作为最终值。解析（resolved）通常是对于整个texture执行一次称作Resolve Color的特殊pass，Unity会在任意一个pass采样之前自动插入这一步。

最终blit之前的Resolve Color。

Resloving MS texutre会产生临时的texture，除非有新的内容渲染进MS texture，这张贴图可以一直使用。但是如果我们从MS中采样，再把结果渲染回MS texture，如此反复，最终结果就是对同一张texutre执行了多次多余的resolve pass。如果你激活一个后处理栈，启用模糊特效，你就能观察到这一现象，在模糊强度为5的情况下，我们最终会得到3个resolve pass。

额外的resolve pass没有任何作用，因为我们知道MSAA对全屏特效是没有用的。为了避免这种不必要的结果，我们可以选择将先blit到一张作为中介的纹理中，然后用这张纹理来代替camera target使用。要想实现这一点，我们就得在MyPostProcessingStack的RenderAfterTransparent 和RenderAfterTransparent 方法中把MSAA的采样次数传进去。如果应用模糊的同时又开启了MSAA，就拷贝一张resolved texture 并传给Blur。

	static int resolvedTexId =
		Shader.PropertyToID("_MyPostProcessingStackResolvedTex");

	…

	public void RenderAfterOpaque (
		CommandBuffer cb, int cameraColorId, int cameraDepthId,
		int width, int height, int samples
	) { … }

	public void RenderAfterTransparent (
		CommandBuffer cb, int cameraColorId, int cameraDepthId,
		int width, int height, int samples
	) {
		if (blurStrength > 0) {
			if (samples > 1) {
				cb.GetTemporaryRT(
					resolvedTexId, width, height, 0, FilterMode.Bilinear
				);
				Blit(cb, cameraColorId, resolvedTexId);
				Blur(cb, resolvedTexId, width, height);
				cb.ReleaseTemporaryRT(resolvedTexId);
			}
			else {
				Blur(cb, cameraColorId, width, height);
			}
		}
		else {
			Blit(cb, cameraColorId, BuiltinRenderTextureType.CameraTarget);
		}
	}

在MyPipeline.Render中把renderSamples作为参数传入。

。

			activeStack.RenderAfterOpaque(
				postProcessingBuffer, cameraColorTextureId, cameraDepthTextureId,
				renderWidth, renderHeight, renderSamples
			);

		…

						activeStack.RenderAfterTransparent(
					postProcessingBuffer, cameraColorTextureId,
					cameraDepthTextureId, renderWidth, renderHeight,
					renderSamples
				);

现在三个resolve pass减少为一个了，另外还增加了一个简单的blit.

2.4 No Depth Resolve

颜色的的采样可以通过取平均值来实现resolved，但该方法不适用与深度缓冲。对深度取四周的平均值没有意义，也没有可以使用的通用方法。所以对多重采样的深度的无法进行resolved。这就导致了在MSAA开启的情况下，我们的深度条纹特效无法正常工作。

想让我们的特效能够再次正常显示，首先想到的方法应该就是干脆不要让MSAA应用到深度贴图上。所以我们在MyPostProcessingStack 中添加一个只读属性用于表明我们是否将从深度贴图中读取信息，而目前只有深度条纹特效需要读取深度。

	public bool NeedsDepth {
		get {
			return depthStripes;
		}
	}

现在在MyPipeline.Render里，我们就可以知道后处理栈是否会访问深度贴图了。只有当我们需要获取深度信息时才需要单独的一张深度贴图，否则我们会把深度和颜色并在同一张贴图中。同时如果我们确实需要用到单独的深度贴图，我们就应该讲samples值重置为1，来关闭MSAA。4

		bool needsDepth = activeStack && activeStack.NeedsDepth;

		if (renderToTexture) {
			cameraBuffer.GetTemporaryRT(
				cameraColorTextureId, renderWidth, renderHeight,
				needsDepth ? 0 : 24,
				FilterMode.Bilinear, RenderTextureFormat.Default,
				RenderTextureReadWrite.Default, renderSamples
			);
			if (needsDepth) {
				cameraBuffer.GetTemporaryRT(
					cameraDepthTextureId, renderWidth, renderHeight, 24,
					FilterMode.Point, RenderTextureFormat.Depth,
					RenderTextureReadWrite.Linear, 1
				);
				cameraBuffer.SetRenderTarget(
					cameraColorTextureId,
					RenderBufferLoadAction.DontCare, RenderBufferStoreAction.Store,
					cameraDepthTextureId,
					RenderBufferLoadAction.DontCare, RenderBufferStoreAction.Store
				);
			}
			else {
				cameraBuffer.SetRenderTarget(
					cameraColorTextureId,
					RenderBufferLoadAction.DontCare, RenderBufferStoreAction.Store
				);
			}
		}

在绘制完opaque类型的特效后设置render target时同样要做修改。

		context.DrawSkybox(camera);

		if (activeStack) {
			…

			if (needsDepth) {
				cameraBuffer.SetRenderTarget(
					cameraColorTextureId,
					RenderBufferLoadAction.Load, RenderBufferStoreAction.Store,
					cameraDepthTextureId,
					RenderBufferLoadAction.Load, RenderBufferStoreAction.Store
				);
			}
			else {
				cameraBuffer.SetRenderTarget(
					cameraColorTextureId,
					RenderBufferLoadAction.Load, RenderBufferStoreAction.Store
				);
			}
			context.ExecuteCommandBuffer(cameraBuffer);
			cameraBuffer.Clear();
		}

最后记得释放纹理。

		DrawDefaultPipeline(context, camera);

		if (renderToTexture) {
			…
			cameraBuffer.ReleaseTemporaryRT(cameraColorTextureId);
			if (needsDepth) {
				cameraBuffer.ReleaseTemporaryRT(cameraDepthTextureId);
			}
		}

现在深度条纹特效可以在开启MSAA的情况下正常显示了，但是抗锯齿的效果被破坏了。因为MSAA无法影响深度信息了。我们需要想别的办法。

2.5 Depth-Only Pass

我们希望对于常规渲染使用MS depth texture，对于深度条纹效果使用non-MS depth texture，我们可以通过为深度贴图使用一个自定义的resolve pass来实现。可惜Unity对此的支持很有限。还有一个方法就是渲染两次深度，使用一个depth-only pass来渲染一张常规的深度贴图。听起来很耗性能但是是可行的。在开启MSAA又使用深度缓冲的情况下，Unity使用的就是这种方法，比如用于直射光级联阴影的screen-space shadow pass。

首先我们要把是否需要直接使用深度贴图 和 是否开启了MSAA而又需要使用depth pass 这两种情况区分开来。我们现在获取texture和设置render target的代码逻辑正好和关闭MSAA直接使用深度贴图的情况相匹配。

		bool needsDepth = activeStack && activeStack.NeedsDepth;
		bool needsDirectDepth = needsDepth && renderSamples == 1;
		bool needsDepthOnlyPass = needsDepth && renderSamples > 1;

		if (renderToTexture) {
			cameraBuffer.GetTemporaryRT(
				cameraColorTextureId, renderWidth, renderHeight,
				needsDirectDepth ? 0 : 24,
				FilterMode.Bilinear, RenderTextureFormat.Default,
				RenderTextureReadWrite.Default, renderSamples
			);
			if (needsDepth) {
				cameraBuffer.GetTemporaryRT(
					cameraDepthTextureId, renderWidth, renderHeight, 24,
					FilterMode.Point, RenderTextureFormat.Depth,
					RenderTextureReadWrite.Linear, 1
				);
			}
			if (needsDirectDepth) {
				cameraBuffer.SetRenderTarget(
					cameraColorTextureId,
					RenderBufferLoadAction.DontCare, RenderBufferStoreAction.Store,
					cameraDepthTextureId,
					RenderBufferLoadAction.DontCare, RenderBufferStoreAction.Store
				);
			}
			else {
				cameraBuffer.SetRenderTarget(
					cameraColorTextureId,
					RenderBufferLoadAction.DontCare, RenderBufferStoreAction.Store
				);
			}
		}

		…
		context.DrawSkybox(camera);

		if (activeStack) {
			…

			if (needsDirectDepth) {
				cameraBuffer.SetRenderTarget(
					cameraColorTextureId,
					RenderBufferLoadAction.Load, RenderBufferStoreAction.Store,
					cameraDepthTextureId,
					RenderBufferLoadAction.Load, RenderBufferStoreAction.Store
				);
			}
			else {
				cameraBuffer.SetRenderTarget(
					cameraColorTextureId,
					RenderBufferLoadAction.Load, RenderBufferStoreAction.Store
				);
			}
			context.ExecuteCommandBuffer(cameraBuffer);
			cameraBuffer.Clear();
		}

如果确实需要，我们就在RenderAfterOpaque之前调用depth-only pass。做法类似opaque pass，只不过这是我们使用的pass名字是DepthOnly 。我们不需要多余renderer configuration，将深度贴图作为render target进行设置的和清除。

		context.DrawSkybox(camera);

		if (activeStack) {
			if (needsDepthOnlyPass) {
				var depthOnlyDrawSettings = new DrawRendererSettings(
					camera, new ShaderPassName("DepthOnly")
				) {
					flags = drawFlags
				};
				depthOnlyDrawSettings.sorting.flags = SortFlags.CommonOpaque;
				cameraBuffer.SetRenderTarget(
					cameraDepthTextureId,
					RenderBufferLoadAction.DontCare, RenderBufferStoreAction.Store
				);
				cameraBuffer.ClearRenderTarget(true, false, Color.clear);
				context.ExecuteCommandBuffer(cameraBuffer);
				cameraBuffer.Clear();
				context.DrawRenderers(
					cull.visibleRenderers, ref depthOnlyDrawSettings, filterSettings
				);
			}

			activeStack.RenderAfterOpaque(
				postProcessingBuffer, cameraColorTextureId, cameraDepthTextureId,
				renderWidth, renderHeight
			);
			…
		}

在Lit shader中添加对应的pass。我们可以直接复制默认pass中的代码，去除其中的instancing，cliping，LOD fading 即可。我们不需要写入颜色信息，所以使用color mask设置为0。ZWrite On 一直开启深度写入，而pass的顶点和片元函数，我们直接使用中DepthOnly HLSL文件。

		Pass {
			Tags {
				"LightMode" = "DepthOnly"
			}

			ColorMask 0
			Cull [_Cull]
			ZWrite On

			HLSLPROGRAM

			#pragma target 3.5

			#pragma multi_compile_instancing
			//#pragma instancing_options assumeuniformscaling

			#pragma shader_feature _CLIPPING_ON
			#pragma multi_compile _ LOD_FADE_CROSSFADE

			#pragma vertex DepthOnlyPassVertex
			#pragma fragment DepthOnlyPassFragment

			#include "../ShaderLibrary/DepthOnly.hlsl"

			ENDHLSL
		}

DepthOnly.hlsl可以从Lit.hlsl 中复制过来，去除其中不会影响深度的部分就是了。

#ifndef MYRP_DEPTH_ONLY_INCLUDED
#define MYRP_DEPTH_ONLY_INCLUDED

#include "Packages/com.unity.render-pipelines.core/ShaderLibrary/Common.hlsl"

CBUFFER_START(UnityPerFrame)
	…
CBUFFER_END

CBUFFER_START(UnityPerCamera)
	…
CBUFFER_END

CBUFFER_START(UnityPerDraw)
	…
CBUFFER_END

CBUFFER_START(UnityPerMaterial)
	…
CBUFFER_END

TEXTURE2D(_MainTex);
SAMPLER(sampler_MainTex);

TEXTURE2D(_DitherTexture);
SAMPLER(sampler_DitherTexture);

#define UNITY_MATRIX_M unity_ObjectToWorld

#include "Packages/com.unity.render-pipelines.core/ShaderLibrary/UnityInstancing.hlsl"

UNITY_INSTANCING_BUFFER_START(PerInstance)
	UNITY_DEFINE_INSTANCED_PROP(float4, _Color)
UNITY_INSTANCING_BUFFER_END(PerInstance)

我们只需要位置信息和UV坐标，因此片元函数只需要应用LOD并执行clip即可。最终结果我们直接返回0。

struct VertexInput {
	float4 pos : POSITION;
	float2 uv : TEXCOORD0;
	UNITY_VERTEX_INPUT_INSTANCE_ID
};

struct VertexOutput {
	float4 clipPos : SV_POSITION;
	float2 uv : TEXCOORD3;
	UNITY_VERTEX_INPUT_INSTANCE_ID
};

VertexOutput DepthOnlyPassVertex (VertexInput input) {
	VertexOutput output;
	UNITY_SETUP_INSTANCE_ID(input);
	UNITY_TRANSFER_INSTANCE_ID(input, output);
	float4 worldPos = mul(UNITY_MATRIX_M, float4(input.pos.xyz, 1.0));
	output.clipPos = mul(unity_MatrixVP, worldPos);
	output.uv = TRANSFORM_TEX(input.uv, _MainTex);
	return output;
}

void LODCrossFadeClip (float4 clipPos) {
	…
}

float4 DepthOnlyPassFragment (VertexOutput input) : SV_TARGET {
	UNITY_SETUP_INSTANCE_ID(input);

	#if defined(LOD_FADE_CROSSFADE)
		LODCrossFadeClip(input.clipPos);
	#endif

	float4 albedoAlpha = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv);
	albedoAlpha *= UNITY_ACCESS_INSTANCED_PROP(PerInstance, _Color);

	#if defined(_CLIPPING_ON)
		clip(albedoAlpha.a - _Cutoff);
	#endif

	return 0;
}

#endif // MYRP_DEPTH_ONLY_INCLUDED

现在我们在绘制深度条纹之前会有一个depth-only pass 了，MSAA终于能够再次生效了。可惜的是，MSAA无法使深度条纹受益，从而产生的锯齿也影响到的整体的画面。Unity的级联直射光阴影也以同样的原因受限于MSAA。


但MSAA仍可以作用于在这之后渲染的透明几何体。

3 HDR

如标题所言，这节我们将涉及高动态范围（high-dynamic-range）渲染。在这一节之前，我们问题的每个颜色通道的值都被限制在0-1之间，也就是能表现的亮度层次最多到1。但在实际生活中，我们知道这点值是远远不够的。以太阳为例，作为无法直视的存在，它的亮度是非常大的。除此之外，很多常规光源也很容易就超过1的阈值，特别是当你近距离观察的时候。为了说明这种情况，我将场景中的一个点光源的亮度设为100，同时把发光白球的发射强度（emission ）也相应增强。



结果就是我们得到了一大块的纯白像素，只有在边缘能勉强看到一点亮度的过渡。HDR渲染的目的就是防止图像的非常明亮的部分退化为纯白色。这就要求我们先存储亮度信息看，然后再转化成可见的颜色。

3.1 提供HDR选项

我们在MyPipelineAsset中添加HDR选项，并把结果传给pipeline实例。

	[SerializeField]
	bool allowHDR;

	…

	protected override IRenderPipeline InternalCreatePipeline () {
		Vector3 shadowCascadeSplit = shadowCascades == ShadowCascades.Four ?
			fourCascadesSplit : new Vector3(twoCascadesSplit, 0f);
		return new MyPipeline(
			…
			renderScale, (int)MSAA, allowHDR
		);
	}

在MyPipeline中保存。

	bool allowHDR;

	public MyPipeline (
		…
		float renderScale, int msaaSamples, bool allowHDR
	) {
		…
		this.allowHDR = allowHDR;
	}

3.2 纹理格式

要想存储大于1的颜色值，我们就需要修改render texture 的纹理格式。只有当我们的pipeline和相机都开启的了HDR时我们才会进行HDR渲染，否则就只是常规的LDR。HDR纹理的不同之处在于它的颜色通道中存储的值是浮点数，而不是8位的数。这也就意味着他会占用更多的内存，所以应该只有在有确切需求的情况下开启HDR。

我们不需要让renderToTexture考虑HDR的开关情况，因为只有使用了后处理，HDR才有意义，因为最终的camera target 使用的仍是8位的LDR通道。

		RenderTextureFormat format = allowHDR && camera.allowHDR ?
			RenderTextureFormat.DefaultHDR : RenderTextureFormat.Default;

		if (renderToTexture) {
			cameraBuffer.GetTemporaryRT(
				cameraColorTextureId, renderWidth, renderHeight,
				needsDirectDepth ? 0 : 24,
				FilterMode.Bilinear, format,
				RenderTextureReadWrite.Default, renderSamples
			);
			…
		}

如果我们使用的是HDR显示器呢？

Unity现在并不支持HDR显示屏。blalbla...

如果不是计算不是在rendertexture上，请勿使用HDR。举个例子，我们开启MSAA，并关闭其余的后处理。可以发现结果有些轻微的不同，抗锯齿的质量似乎降低了。这是因为取颜色平均值的方法只适用于LDR的值，LDR中高亮区域的采样会影响最终的结果。所以HDR的颜色值会让MSAA的效果下降。

HDR 关/开 msaa x4

We also have to make sure that we don't unintentially blit to an intermediate LDR texture during post-processing, as that would eliminate the HDR data. So pass the format to both invocations of the active stack.

我们需要确保我们不会在后处理过程中意外地将结果blit进LDR格式的中介纹理中，这样会抹掉HDR的数据。所以在调用后处理栈时将纹理格式也传进去

			activeStack.RenderAfterOpaque(
				postProcessingBuffer, cameraColorTextureId, cameraDepthTextureId,
				renderWidth, renderHeight, renderSamples, format
			);

		…

				activeStack.RenderAfterTransparent(
					postProcessingBuffer, cameraColorTextureId,
					cameraDepthTextureId, renderWidth, renderHeight,
					renderSamples, format
				);

在MyPostProcessingStack中增加对应的参数。我们只需要在DepthStripes中用它申请一张临时的纹理，而模糊效果反而在LDR下效果更好。

	public void RenderAfterOpaque (
		CommandBuffer cb, int cameraColorId, int cameraDepthId,
		int width, int height, RenderTextureFormat format
	) {
		InitializeStatic();
		if (depthStripes) {
			DepthStripes(cb, cameraColorId, cameraDepthId, width, height, format);
		}
	}

	public void RenderAfterTransparent (
		CommandBuffer cb, int cameraColorId, int cameraDepthId,
		int width, int height, int samples, RenderTextureFormat format
	) { … }

	…

	void DepthStripes (
		CommandBuffer cb, int cameraColorId, int cameraDepthId,
		int width, int height, RenderTextureFormat format
	) {
		cb.BeginSample("Depth Stripes");
		cb.GetTemporaryRT(tempTexId, width, height, 0, FilterMode.Point, format);
		…
	}

3.3 色调映射（Tone Mapping）

从HDR到LDR的转换称之为色调映射，这个名词是由摄影和胶卷领域发展过来。传统的照片和胶卷表示的亮度范围有限，因此开发了许多技术来执行转换。不同的方法最终可以产生不同的氛围，像老式的胶片风格。然而，调整颜色属于color grading的范围，它在色调映射之后，我们只需要考虑调低图片的亮度，让最终结果可以落在LDR的范围内。

我们把色调映射作为一种可选择的后处理效果，因此在MyPostProcessingStack中添加这个选项。

	[SerializeField]
	bool toneMapping;

我们使用自己的pass来完成色调映射，所以添加对应的枚举和方法，最开始只是进行单纯的blit。使用RenderTargetIdentifier 格式的source和dest ID作为参数，以便我们可以灵活的选择实际传入的内容。

	enum Pass { Copy, Blur, DepthStripes, ToneMapping };

	…

	void ToneMapping (
		CommandBuffer cb,
		RenderTargetIdentifier sourceId, RenderTargetIdentifier destinationId
	) {
		cb.BeginSample("Tone Mapping");
		Blit(cb, sourceId, destinationId, Pass.ToneMapping);
		cb.EndSample("Tone Mapping");
	}

在RenderAfterTransparent 中blit给camera target时，如果模糊效果是关闭的，就用色调映射代替常规的blit。否则，当色调映射或者MSAA被启用时，我们就额外创建一张纹理，并使用合适的pass。这样我们就可以处理MSAA或色调映射其一开启和两者都开启的情况。

	public void RenderAfterTransparent (
		CommandBuffer cb, int cameraColorId, int cameraDepthId,
		int width, int height, int samples
	) {
		if (blurStrength > 0) {
			if (toneMapping || samples > 1) {
				cb.GetTemporaryRT(
					resolvedTexId, width, height, 0, FilterMode.Bilinear
				);
				if (toneMapping) {
					ToneMapping(cb, cameraColorId, resolvedTexId);
				}
				else {
					Blit(cb, cameraColorId, resolvedTexId);
				}
				Blur(cb, resolvedTexId, width, height);
				cb.ReleaseTemporaryRT(resolvedTexId);
			}
			else {
				Blur(cb, cameraColorId, width, height);
			}
		}
		else if (toneMapping) {
			ToneMapping(cb, cameraColorId, BuiltinRenderTextureType.CameraTarget);
		}
		else {
			Blit(cb, cameraColorId, BuiltinRenderTextureType.CameraTarget);
		}
	}

在PostEffectStack 中添加新的pass。

		Pass { // 3 ToneMapping
			HLSLPROGRAM
			#pragma target 3.5
			#pragma vertex DefaultPassVertex
			#pragma fragment ToneMappingPassFragment
			ENDHLSL
		}

在HLSL文件中添加对应的方法。这里我们先简单的处理一下值，他可以告诉我们那些像素是过亮（大于1）的。

And add the required function to the HLSL file. Initially return the color minus 1, saturated. That gives us an indication of which pixels contain over-bright colors.

float4 ToneMappingPassFragment (VertexOutput input) : SV_TARGET {
	float3 color = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv).rgb;
	color -= 1;
	return float4(saturate(color), 1);
}

3.4 Reinhard

色调映射的目的就是降低画面的亮度，让原本的纯白区域可以展现更丰富的颜色，重新恢复因为精度限制而丢失的细节。就像人突然从暗区来到亮区，人眼会调整瞳孔以适应环境。但是我们不能直接线性降低整张图像的亮度，这样问题就从曝光过度变成曝光不足了。我们应该对图像的亮度进行非线性的缩放，在保留低亮度值的情况下，将高亮度值映射在01范围内。如这个函数:c/(1+c),将（0，+无穷）的值映射值（0,1）。这个函数叫做  Reinhard tone mapping operation，因为最初由Mark Reinhard提出，只不过他是将公式用于亮度值，而我们则是作用于个颜色通道。将公式用于我们的pass。

	color /= 1 + color;

左右分别为未使用和使用Reinhard色调映射的图像

最终的图像没有出现过亮的像素了，但是图像整体看起来时低饱和度的，灰蒙蒙的。通过引用色调映射的同时禁用HDR，我们可以发现，最亮值（1）降低为0.5.

3.5 修改Reinhard

实现色调映射的方法有很多中，后面的color grading还可以进一步的调整映射后的颜色，但是Reinhard时最简单的实现方法。当然我们还可以再次基础上做一个小小的调整。通过一个值来确定多大范围内的HDR值会被压缩至LDR。任何超出该范围的HDR值仍会被映射为1。这样就可以降低色调映射对低亮度场景的影响，或者增加亮暗的对比。

调整后的Reinhard公式为：\frac{c(1+\frac{c}{w^2})}{1+c}  w就是限制的white point ，或者说色调映射的最大范围。如果w是无限大的值，那么结果就和之前的原始公式一直。如果值为1就相当于不做色调映射。

w从1-5的曲线变化

添加对应的配置条目，最小值为1，相当于整个画面仍是过曝的。最大值可以设为100，这已经足够接近原始公式了。m=1/w^2 计算好后再传给GPU，节约计算。

	[SerializeField, Range(1f, 100f)]
	float toneMappingRange = 100f;

	…

	void ToneMapping (
		CommandBuffer cb,
		RenderTargetIdentifier sourceId, RenderTargetIdentifier destinationId
	) {
		cb.BeginSample("Tone Mapping");
		cb.SetGlobalFloat(
			"_ReinhardModifier", 1f / (toneMappingRange * toneMappingRange)
		);
		Blit(cb, sourceId, destinationId, Pass.ToneMapping);
		cb.EndSample("Tone Mapping");
	}

shader中的计算则变为\frac{c(1+cm)}{1+c}

float _ReinhardModifier;

…

float4 ToneMappingPassFragment (VertexOutput input) : SV_TARGET {
	float3 color = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, input.uv).rgb;
	color *= (1 + color * _ReinhardModifier) / (1 + color);
	return float4(saturate(color), 1);
}

完

Uniy2019好像改了很多东西，所以这个翻译大概废了，不过有始有终 总算翻译完了



贤愚
关注
  • 3
    点赞
  • 踩
  • 4
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
专栏目录
细说-图形学渲染管线.zip
05-07
4. **现代渲染管线的优化**：现代图形API如DirectX和OpenGL提供了可编程的渲染管线，允许开发者自定义各个阶段的行为以实现特定效果。同时，多线程和并行处理技术也被广泛应用于渲染，以提高性能。 5. **高级技术**...
学习笔记：Unity CustomSRP-16-Render Scale
weixin_41155760的博客
04-26 2009
原文-----翻译-----源码 这一节主要讲渲染缩放，为了改善性能，保证稳定的帧率。 总结： 1.RP设置里添加render scale滑动条控制 2.每个相机支持不同的渲染缩放 3.后处理后重新缩放到最终目标。 注：主要是调整渲染buffer的大小，以及对不同相机，后处理效果出现的问题给出解决方案。 HDR插值后导致的重新采样后HDR颜色锯齿和后处理中部分效果（如阴影中间调高光）颜色条带。 解决方法：在调整渲染缩放后做颜色矫正和色调映射，然后在这个Pass重新缩放调整LDR颜色 ...
Screen.SetResolution和URP的RenderScale有什么区别
最新发布
UWA—简单优化，优化简单！
12-27 998
UWA一下，你就知道～
与图形显示相关的VR官方教程总结
ZON
05-09 1705
01TEXEL:PIXEL Render Scale Unity5.3官方VR教程重磅登场-系列2 - 笨猫快乐学编程 - 知乎专栏 根据VR互动应用场景的复杂度和所运行的硬件环境，你可能需要更改render scale设置。通过此项设置可以调整镜头校正前texel:pixel的比率，这样可以牺牲游戏性能来换取画面的清晰度。 这项设置应该通过代码进行，可以参考这里： http://u
Unity可编程渲染管线系列（十二）图像质量（MSAA和HDR）
公众号：壹种念头，知乎：放牛的星星
08-14 3750
目录1 渲染比例1.1 向下缩放1.2 渲染到缩放后的纹理1.3 向上缩放2 MSAA2.1 配置2.2 多采样渲染纹理2.3 解析纹理贴图2.4 无深度解析2.5 Depth-Only...
OpenCV对图像进行尺寸变换
TSINGHUAJOKING
01-28 4245
简 介： 本博文给你展示了如何通过指定输出结果的宽高来对图像进行尺寸变化。你也了解如何根据比例因子来保持图像的纵横比不发生变化，从而在改变图像尺寸的过程中图像不发生形变。最后也讨论了不同的插值方法如何改变尺寸变化的结果的。 关键词： resize，OpenCV，图片尺寸 #mermaid-svg-ldM3brlEazVc6CZJ .label{font-family:'trebuchet ms', verdana, arial;font-family:var(--mermaid-font-family..
OpenGL.rar_opengl源码解析_opengl编程语言_图像变形
09-24
它的核心是固定功能管道，但在现代版本中，OpenGL更多地依赖于可编程的着色器，如顶点着色器和片段着色器，这些着色器用GLSL（OpenGL Shading Language）编写。 2. **GLSL编程语言**：GLSL是OpenGL中的着色语言，...
第2章-图形渲染管线-2.5-像素处理1
08-03
在计算机图形学中，图形渲染管线是一个至关重要的概念，它将复杂的3D场景转化为2D图像的过程分解为一系列有序的步骤。本章聚焦于2.5阶段——像素处理，包括像素着色和合并，这两个阶段共同决定了最终图像的外观。 ...
RenderHelp：渲染渲染管线实现，帮助初学者学习渲染
01-28
例如，OpenGL 使用顶点着色器、几何着色器和片段着色器等可编程阶段，允许开发者自定义每个阶段的行为。 后端，即光栅化阶段，将几何数据转化为像素，进行颜色混合、深度测试和模板测试等操作。光栅化过程涉及到...
图形渲染管线学习之旅（十）.rar
09-16
在实际应用中，开发者可以通过编程语言（如OpenGL、DirectX或 Vulkan）与图形API交互，自定义渲染管线的不同阶段，以实现特定的效果或优化性能。此外，现代GPU的并行处理能力使得渲染管线的各个阶段能够同时运行，极...
如何通过代码在Unity设置URP通用渲染管线资源的画质选项、后处理效果、渲染分辨率、抗锯齿效果、Renderer Features等效果并制作一个可以设置它们的UI
qq_54140134的博客
05-18 2614
【代码】如何通过代码在Unity设置URP渲染管线资源的画质选项、后处理效果、渲染分辨率、抗锯齿效果、Renderer Features等效果并制作一个可以设置它们的UI。
Image Quality Render scale, MSAA, and HDR
小孔明的专栏
12-14 1447
https://catlikecoding.com/unity/tutorials/scriptable-render-pipeline/image-quality/ 1 render scale the camera determines the width and height of the image that gets rendered, that is out of control of the pipeline. but we can do whatever we want before ren
Unity动态模糊理论和实现
paserity的博客
03-20 1383
这告诉我们要如何做动态模糊，需要将当前点和之前若干像素取平均值。这有个隐含参数是需要平均的像素点的个数N，这取决于曝光时间，时间越长，t越大需要平均的像素点越多。动态模糊-历史缓存Blend 首先是比较简单的实现方式，从原理分析出发，那么可以保存这N帧的图像然后对相邻N帧取平均。但直接创建N个缓存贴图成本太高，可以只使用一个缓存用Blend代替另外一种方法不需要使用中间缓存，而是作为一种后处理效果直接在屏幕空间实现，需要计算速度向量，根据重投影来计算像素速度
shader——SetGlobalTexture
小孔明的专栏
11-09 3615
在使用SetGlobalTexture设置全局变量的时候，其shader中，不能有Property同名属性。 如下： private int m_sourceID = Shader.PropertyToID("sourceTex"); private void CopyToCameraTarget(RenderTargetIdentifier source, RenderTargetIdentifier dest) { m_commandBuffer.SetGlobalTexture(m_s
Unity修改分辨率优化游戏性能
Rhett
08-01 4823
前两天浏览到腾讯游戏学院上的一篇文章，利用 RenderTexture 降低实际渲染分辨率以提升渲染性能，结合着我们自己的项目，对这一方案进行的探索研究。 关于修改游戏分辨率来提高游戏性能有另种方案： 第一种：使用unity引擎自身的API进行修改，Screen.SetResolution此时修改的是物理分辨率，具体底层实现涉及到底层图形渲染的可自行查找相关资料，此时有一个问题，调用此API...
Unity3D中Quality的设置解析参考
心疼你的一切博客
11-07 1061
提示：以下是本篇文章正文内容，下面案例可供参考总结一下就是，Quality设置是一个很重要的画面质量设置的模块。调整不同的质量的属性，来实现不同的设备下的流畅运行。比如高端设备可以设置高一些的渲染效果，比较低端的电脑就可以设置低一些的渲染效果，来提高优化。如果觉得本篇文章有用别忘了点个关注，关注不迷路，持续分享更多Unity干货文章。
Unity之详解Texture
青衫磊落长歌行的博客
10-24 3831
Unity的渲染“详解Texture
VR游戏开发干货教程：如何创建一个VR项目
wust小吴
04-04 4980
筑基 　　为了准备好学习使用Unity开发VR应用，我们首先要检查下自己的电脑硬件和软件配置是否满足要求。简单来说，显卡要NVIDIA GTX970或AMD290以上，CPU要Intel i5-459以上，内存8GB以上，要有两个USB3.0接口，一个USB2.0接口，一个HDMI 1.3接口。 　　操作系统比较坑爹，不支持Mac，也不支持Linux。支持Win7，Win8，Win10
怎么设置中心缩放_Unity通用渲染管线（URP）系列（十六）——渲染缩放（Scaling Up and Down）...
weixin_42301367的博客
01-13 1264
200+篇教程总入口，欢迎收藏：放牛的星星：[教程汇总+持续更新]Unity从入门到入坟——收藏这一篇就够了​zhuanlan.zhihu.com本文重点内容：1、通过滑动条调整渲染缩放2、支持逐相机的不同程度缩放3、在所有后处理之后重新缩放最终目标这是关于创建自定义脚本渲染管道系列教程的第16部分。它是关于将渲染分辨率与目标缓冲区大小解耦的。本教程是CatLikeCoding系列的一部分，原文地...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
