本文介绍了STM32微控制器的外部中断特性，强调每个GPIO均可配置为中断触发源，并详细说明了如何根据引脚序号将其划分为16组，每组仅允许一个中断源工作。此外，还概述了STM32F103系列支持的19个外部中断/事件请求。
STM32 的每一个GPIO都能配置成一个外部中断触发源，这点也是 STM32 的强大之处。STM32 通过根据引脚的序号不同将众多中断触发源分成不同的组，比如：PA0，PB0，PC0，PD0，PE0，PF0，PG0为第一组，那么依此类推，我们能得出一共有16 组，STM32 规定，每一组中同时只能有一个中断触发源工作，那么，最多工作的也就是16个外部中断。STM32F103 的中断控制器支持 19 个外部中断/事件请求。每个中断设有状态位，每个中断/事件都有独立的触发和屏蔽设置。STM32F103 的19 个外部中断为：
线 0~15：对应外部 IO 口的输入中断。

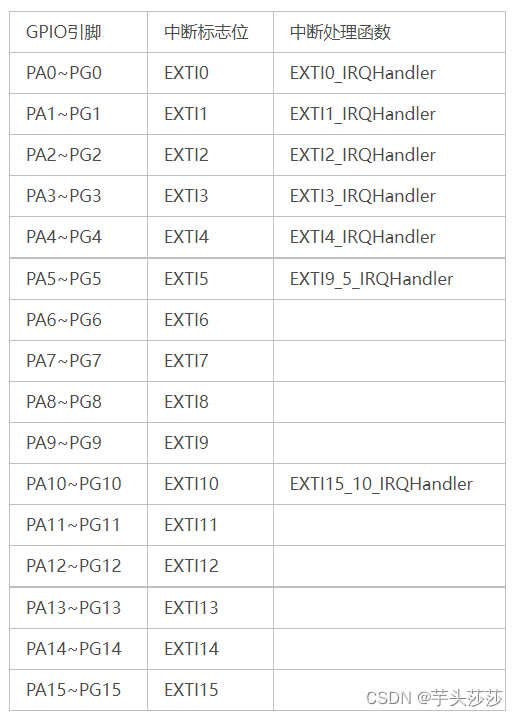

以下这张图显现
