Altium Desiger一个项目中多个原理图和多个PCB一一对应的方法

1.首先建立相应的电路原理图和PCB文件，结果如图1所示


图1

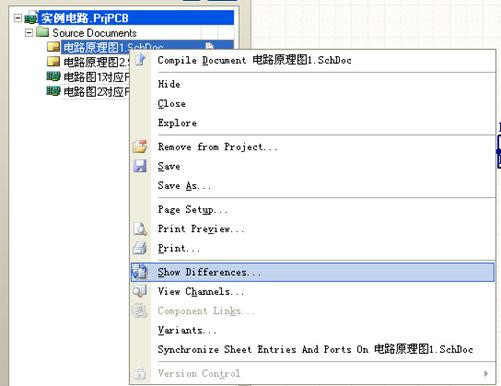

2.在Porjects中选择对应SCHDOC，右键，选择show defferences...，如图2所示。


图2

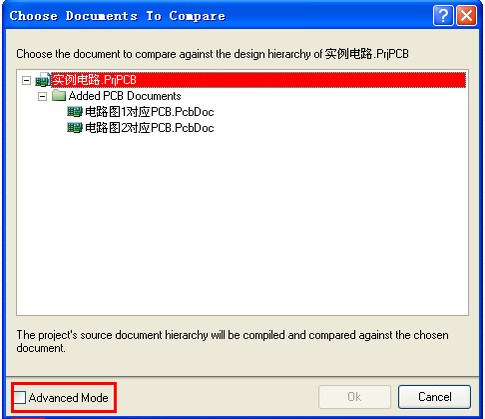

3.勾选Advenced Mode，如图3所示。


图3

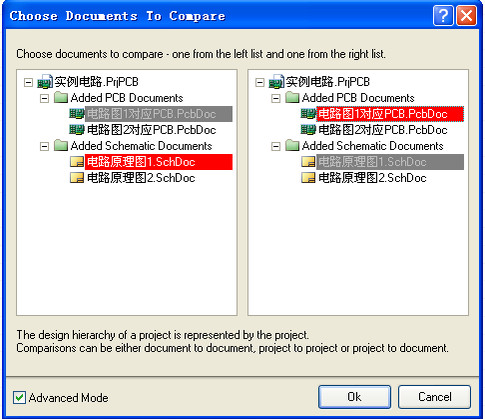

4.然后在右侧栏中选择新建立的那个PCBDOC，点击OK确认操作，如图4所示。


图4

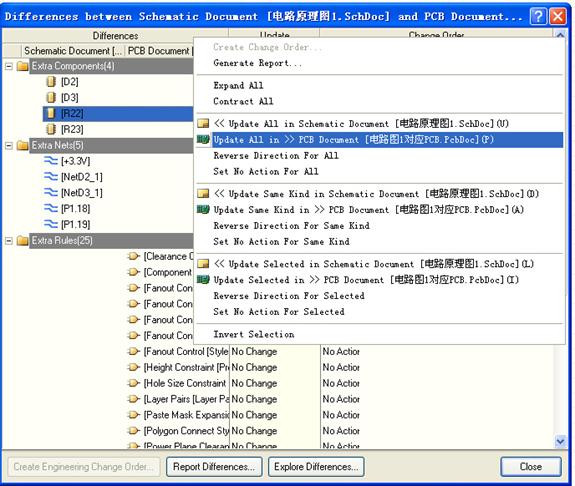

5.在出现的Defferences between ×××对话框中，右击鼠标，选择Updata all in这一栏（其他几栏请自己体会）,如图5所示。


图5
6.点选图5所示对话框左下方的Create Engineering Change Or
