Altium designer工程下多个原理图和PCB图的一一对应

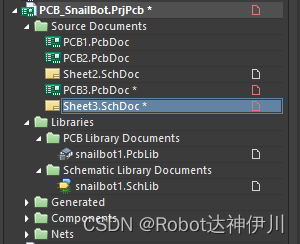

有如下AD工程

每个sheet文件内容均不相同，如果想让某个sch文件更新到对应的PCB文件中，如果直接用Design -> Update，AD会默认所有sch内容均会更新到这个PCB文件中。因此需要如下操作：

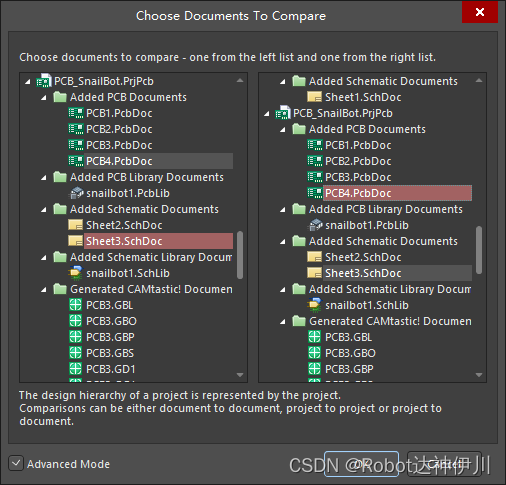

1. 点击Project - > show differences; 显示 Choose Documents To Compare.

2. 点击对话框左下角Advanced Mode，会由一列变为两列；如下选择需要对应的SCH和PCB文件。

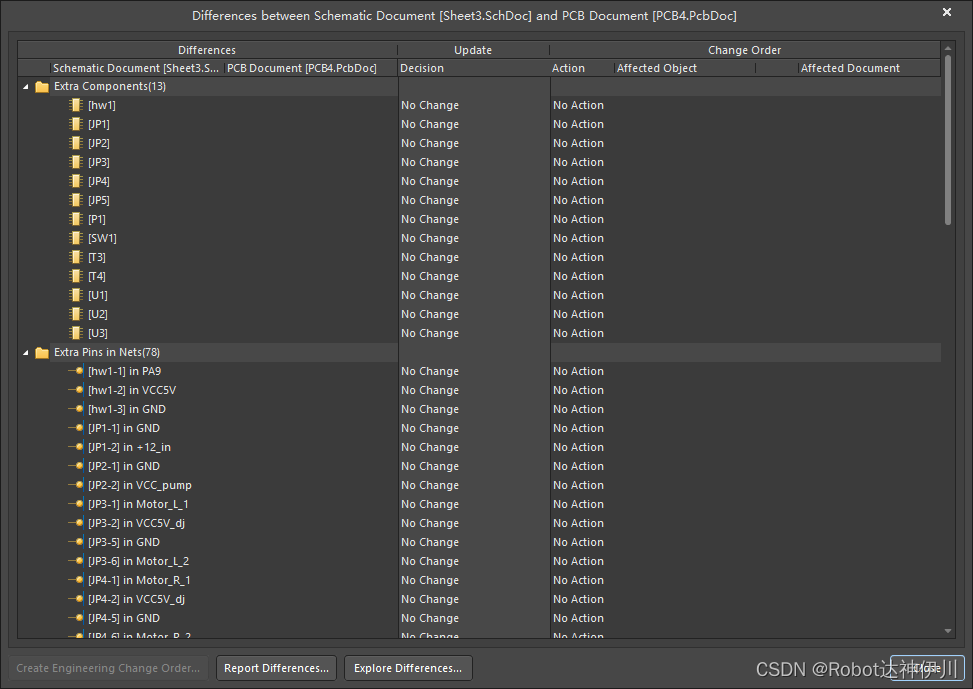

3.点击OK后出现如下对话框：

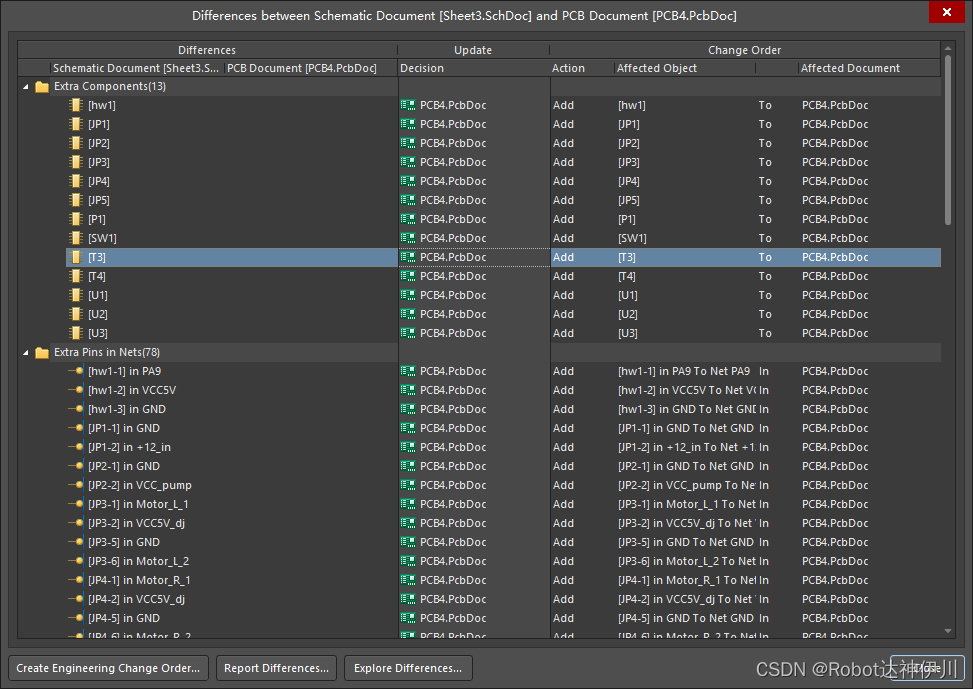

4.鼠标在对话框内右击，选择Update all in >>PCB Document 更新原理图器件到PCB。

5. 然后点击左下角Create Engineering Change Order，未执行上一步会显示灰色。

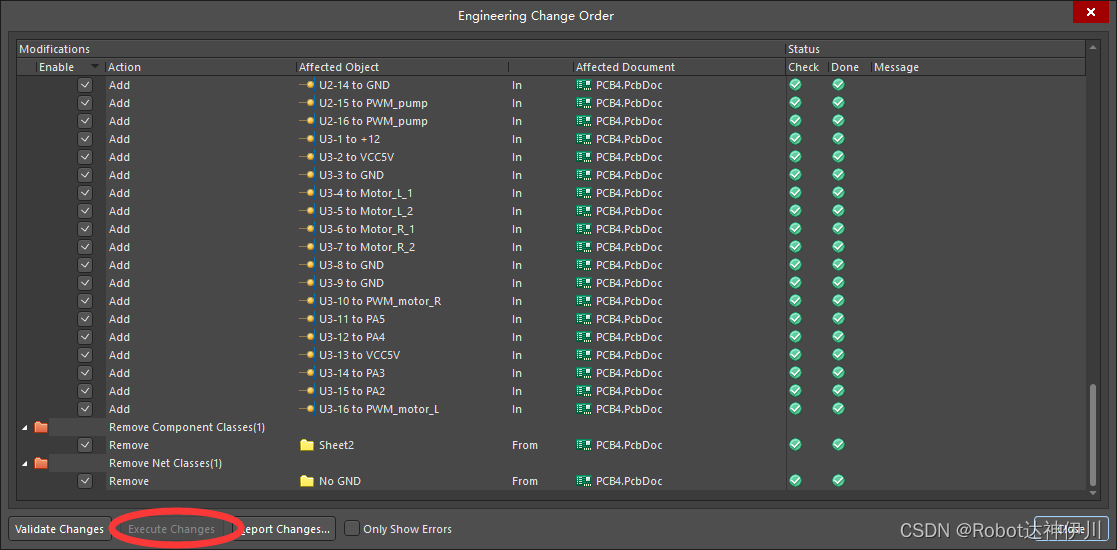

 6.在新的对话框中选择Execute Changes.

 7. 对应的PCB文件中就有了对应SCH文件中的封装。
