hi3863 开发板 window 开发环境

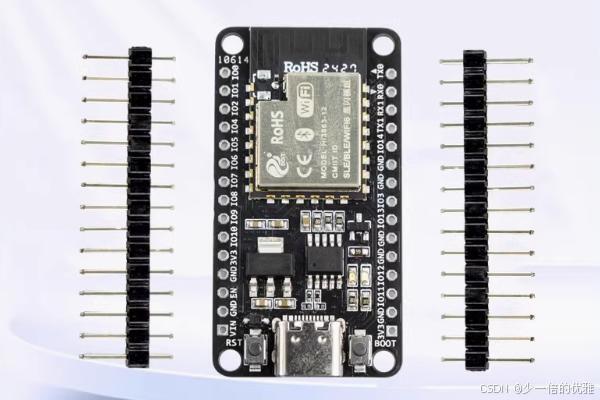

Hi3863-12开发板

官方说明，复制粘贴：

Hi3863V100系列是2.4GHz Wi-Fi 6 星闪多模IoT SoC芯片，其中增强款芯片Hi3863EV100支持2.4GHz的雷达人体活动检测功能，适用于大小家电、电工照明及对人体出没检测有需求的常电类物联网智能场景。

•集成IEEE 802.11 b/g/n/ax基带和RF电路，包括功率放大器PA、低噪声放大器LNA、RF balun、天线开关以及电源管理模块等
•支持20MHz频宽，提供最大114.7Mbps物理层速率，支持更大的发射功率和更远的覆盖距离
•支持星闪SLE 1MHz/2MHz/4MHz频宽、SLE1.0协议、支持SLE网关功能，最大空口速率12Mbps

Hi3863V100系列芯片采用QFN40（5mm x 5mm）封装，匹配不同场合的应用，细分为下列两种：

• Hi3863：合封4MB Flash，支持WiFi、SLE多模并发，支持单天线通道
• Hi3863E：支持雷达人体活动检测，合封4MB Flash，支持WiFi、SLE多模并发，支持双天线通道

文档说有个2种型号，有带E、不带E的，带E支持人体雷达，上图的这款应该是不带E的。

具体特性，复制粘贴：

关键特性

Wi-Fi
• 1×1 2.4GHz 频段（ch1～ch14）Wi-Fi Station
• PHY 支持 IEEE 802.11b/g/n/ax
  MAC 支持 IEEE802.11 d/e/i/k/v/w
• 支持 802.11n 20MHz/40MHz 频宽，支持 802.11ax 20MHz 频宽
• 支持最大速率：150Mbps@HT40 MCS7，114.7Mbps@HE20 MCS9
• 内置 PA 和 LNA，集成 TX/RX Switch、Balun 等
• 支持 STA、AP 和 P2P 形态，作为 AP 时最大支持 6 个STA 接入
• 支持 STA+AP 共存，支持 STA+P2P 共存
• 支持 WPA/WPA2/WPA3 personal、WPS2.0
• 支持 RF 自校准方案

星闪
• 星闪低功耗接入技术 Sparklink Low Energy（SLE）
• 支持 SLE 1.0
• 支持 SLE 1MHz/2MHz/4MHz，最大空口速率 12Mbps
• 支持 Polar 信道编码
• 支持 SLE 网关

CPU 子系统
• 高性能 32bit 微处理器，最大工作频率 240MHz
• 内嵌SRAM 606KB、ROM 300KB
• 内嵌4MB Flash

外围接口
• SPI、QSPI、I2C、I2S、UART、GPIO
• 外部晶体时钟频率24MHz、40MHz（缺省）

其他信息
• 电源电压输入范围：3V~5.5V，典型值3.3V/5V
• IO电源电压支持3.3V，外接MCU和调试的UART时支持5V
• 封装：QFN40，5mm x 5mm
• 工作温度：-40 ℃～+85℃

上手这款开发板主要是为了学学星闪技术。

开发环境搭建比较简单，但是卖家文档写的含含糊糊，在这里简单记录一下。

系统：Windows10 64位

下载 “HiSparkStudio”

这个工具的官方地址没找到，都是第三方下载地址。

https://hispark-obs.obs.cn-east-3.myhuaweicloud.com/HiSparkStudio.exe

这个估计是官方地址，主要是为了下载纯净版的。

安装过程没什么好说的，安装中会提示安装Python 3.11.4，如果原有系统安装过其他版本的Python要考虑一下冲突问题。

下载 SDK

地址：

https://gitee.com/HiSpark/fbb_ws63

下载后解压。

启动 HiSparkStudio

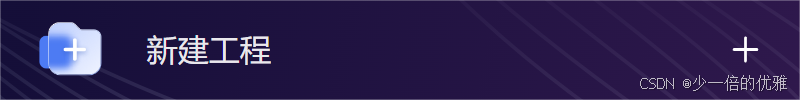

点击 “新建工程”

然后填写设置

芯片型号选择 “WS63”， 工程类型 选择 “普通工程”， 起一个工程名，工程路径和软件包 选择下载解压好的 SDK 目录。

点完成。

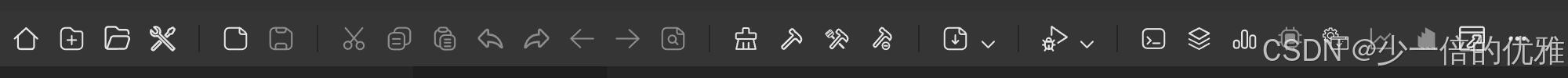

基本配置完成以后，主要关注菜单条的几项。

“系统配置项”，是程序编译选择菜单，对应源码中的Kconfig文件。

“程序加载”，向开发板烧录程序，选这项。

“编译”、“重新编译”， 这2项用于编译程序。

“工程配置”， 一些基本的设置，比如烧录串口号的设置。

这个时候点编译，在交互界面会弹出失败说明，这个主要是 python pip 的源没设置好。我也不知道什么设，就直接按提示说明做就行。

===== [cmake下载失败，请下载对应的whl文件至任意目录，在该目录下打开命令提示符（cmd）执行“pip install cmake-3.20.5-py2.py3-none-win_amd64.whl”即可，
下载链接：https://files.pythonhosted.org/packages/65/7f/80cf681cd376834b442af8af48e6f17b4197d20b7255aa2f76d8d93a9e44/cmake-3.20.5-py2.py3-none-win_amd64.whl] ======
===== [pycparser下载失败，请下载对应的whl文件至任意目录，在该目录下打开命令提示符（cmd）执行“pip install pycparser-2.21-py2.py3-none-any.whl”即可，
下载链接：https://files.pythonhosted.org/packages/62/d5/5f610ebe421e85889f2e55e33b7f9a6795bd982198517d912eb1c76e1a53/pycparser-2.21-py2.py3-none-any.whl] ======
===== [kconfiglib下载失败，请下载对应的whl文件至任意目录，在该目录下打开命令提示符（cmd）执行“pip install kconfiglib-14.1.0-py2.py3-none-any.whl”即可，
下载链接：https://files.pythonhosted.org/packages/8a/f1/d98a89231e779b079b977590efcc31249d959c8f1d4b5858cad69695ff9c/kconfiglib-14.1.0-py2.py3-none-any.whl] ======
===== [windowscurses下载失败，请下载对应的whl文件（适配本地python安装版本）至任意目录，在该目录下打开命令提示符（cmd）执行“pip install + 下载对应的whl文件”即可，
下载链接：https://files.pythonhosted.org/packages/18/1b/e06eb41dad1c74f0d3124218084f258f73a5e76c67112da0ba174162670f/windows_curses-2.3.3-cp311-cp311-win_amd64.whl
或者https://files.pythonhosted.org/packages/1d/a9/6bfb7845f235a8fd03602ee0039b8aba2d70fb66a07ba3b3bd992a300624/windows_curses-2.3.3-cp312-cp312-win_amd64.whl] ======
======== [Python环境中的pip install异常,若添加后仍编译失败请关闭请关闭所有HiSpark Studio再打开重新执行编译] ======

根据提示地址下载，然后在命令行下，cd 到下载目录下，根据提示说明安装就行了。

安装好后，再点菜单的编译项，就能正常编译了。

环境搭建完成
