原理图设计:导线和电器符号设置

本文详细介绍了电子工程设计中原理图的绘制步骤,包括总线连接、网络标号设置、元件编号及原理图编译。重点讲解了如何处理未连接的输入和输出,以及如何通过ERC检查优化设计。此外,还提到了错误报告的配置方法,以避免不必要的错误提示。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

出现如图的红线是因为符号名相同

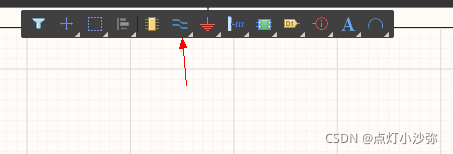

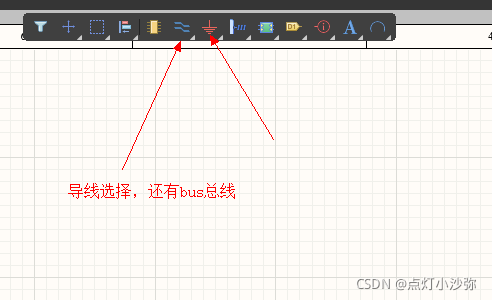

 导线选择,以及VCC和GND

总线

就是将所有具有相同的接口器件用一根线连起来

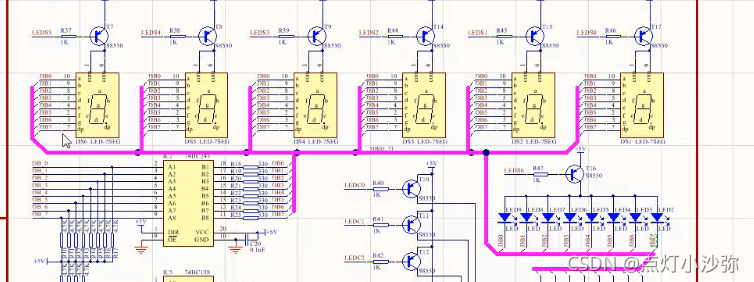

 1.先画总线入口,然后用总线将所有的都串联起来.

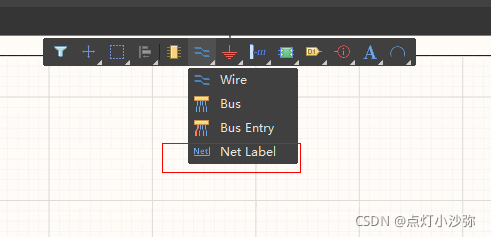

图连接好后,要将所有的网络标号连接起来,如上图有DB0到DB7 .选择Net Label 按Tab设置属性,然后Net Name填写为: DB[0...7]

 按Alt键然后单击网络标号:例如DB0,相同的会高亮显示出来.

元件编号:

1.单独给一个元件编号,直接双击修改,

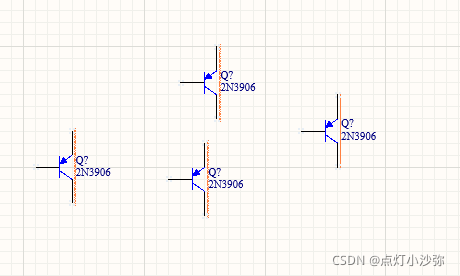

2.放置多个相同的元件的 时候 ,右键place选择后,按Tab修改属性,后面防止的器件也会逐个递增修改

3.按下T  A  U  自动按顺序给原件上标号:Tool  -> 标注 ->静态标注原理图(少量的标号)

4.Tool  ->标注  -> 原理图标注:改变所有的原件的标号

原理图编译:

原理图编译必须在工程中才能编译

 compile编译,管脚定义为输入的时候未连接会报错误,输出未连接会报警告

为了去除这种错误可以不进行ERC检查:放置-》指示-》通用  No  ERC 标号

 工程 -》工程选项 -》错误报告:可以将未接的输入定义一下(浮空输入的错误报告),改为不进行报告,同样警告也可以改成不报告。
