FPGA的基础学习--------OV5640摄像头VGA显示

OV5640简介

OV5640同OV7725一样，都是Omni Vision（豪威科技）公司生产的CMOS图像传感器。
OV5640支持更高的分辨率（500W像素）、采集速率，具有更高的图像处理性能，主要应用在手机、数码相机、电脑多媒体等领域。

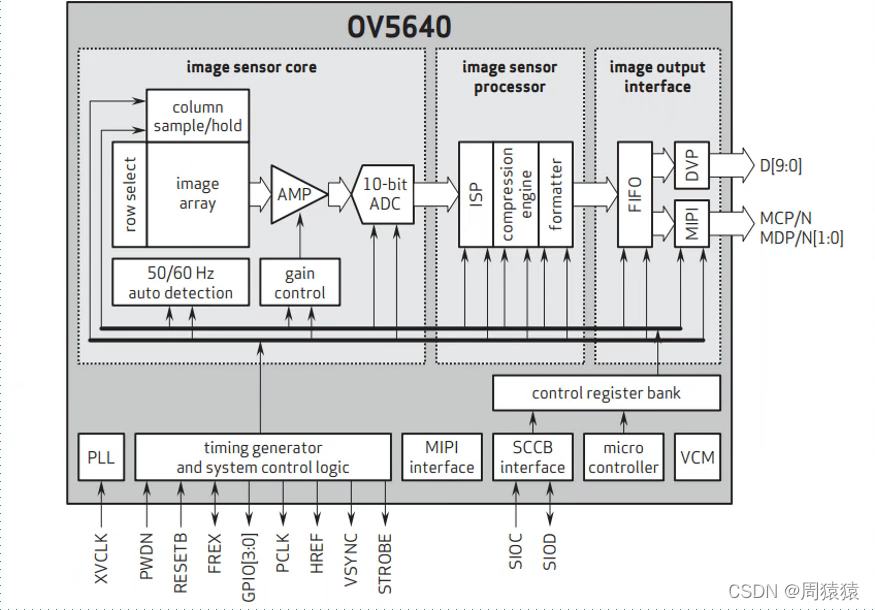

OV5640支持LED补光、MIPI（移动产业处理器接口）输出接口和DVP（数字视频并行）输出接口选择、ISP（图像信号处理）以及AFC （自动聚焦控制）等功能。
在这里插入图片描述
OV5640感光阵列达到26241964，能实现最快15fps QSXVGA（25921944）或者90fps VGA（640480）分辨率的图像采集。
在这里插入图片描述

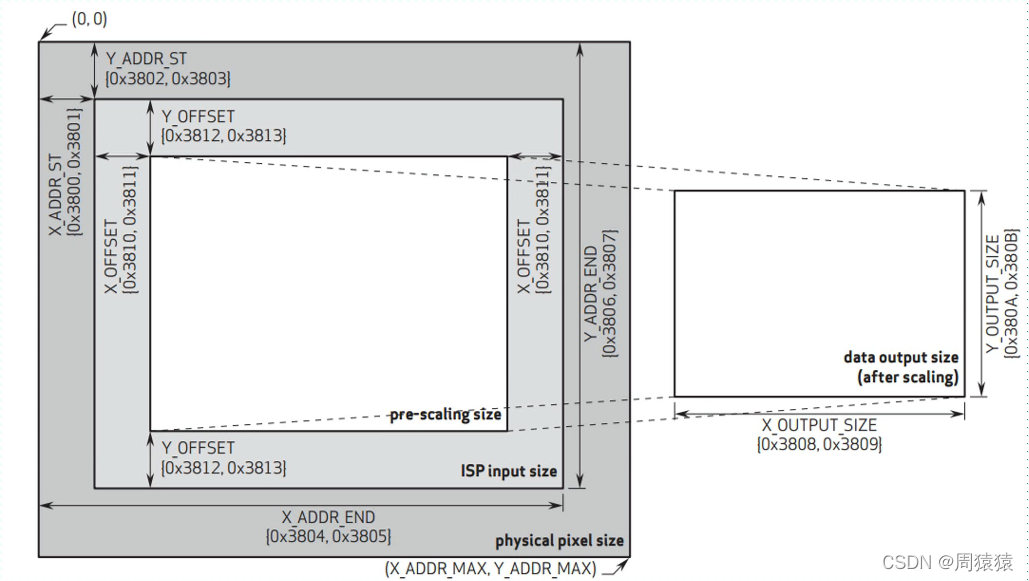

OV5640支持输出25921944（QSXVGA）及以下任意分辨率的图像。
在这里插入图片描述

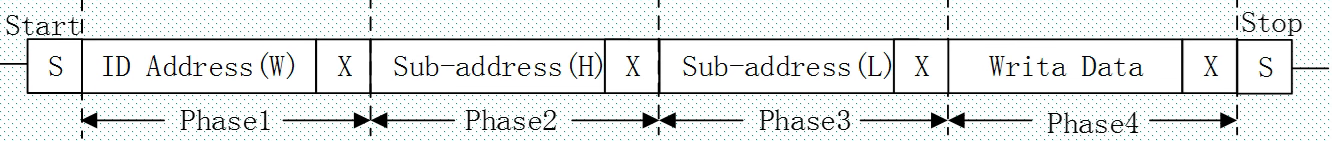

SCCB接口
OV5640是用16位（两个字节）表示寄存器地址，器件地址为7‘h3c
在这里插入图片描述

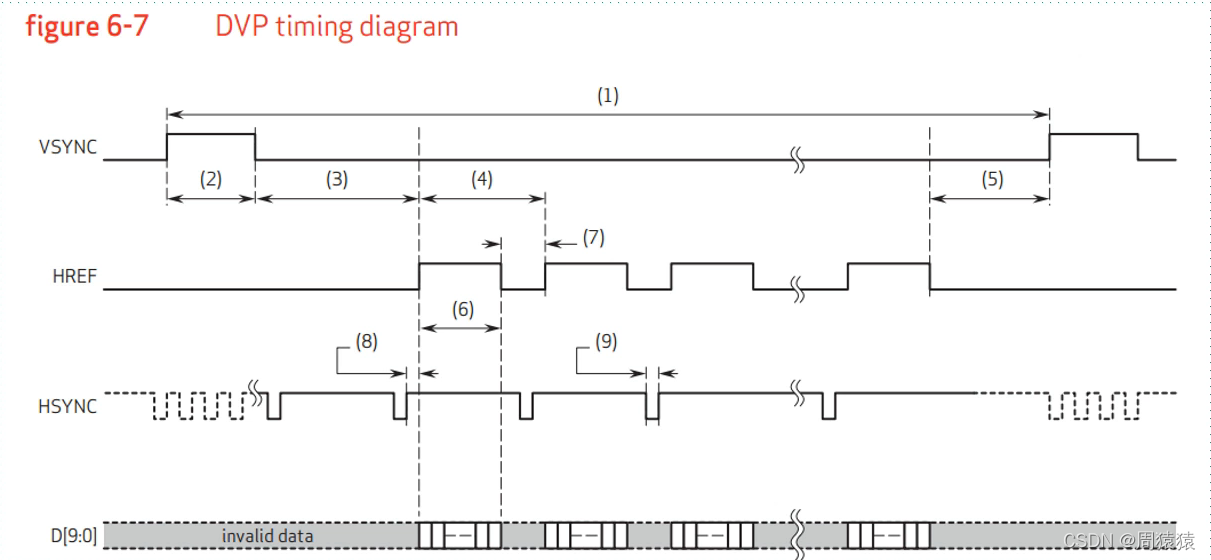

DVP接口帧时序
在这里插入图片描述

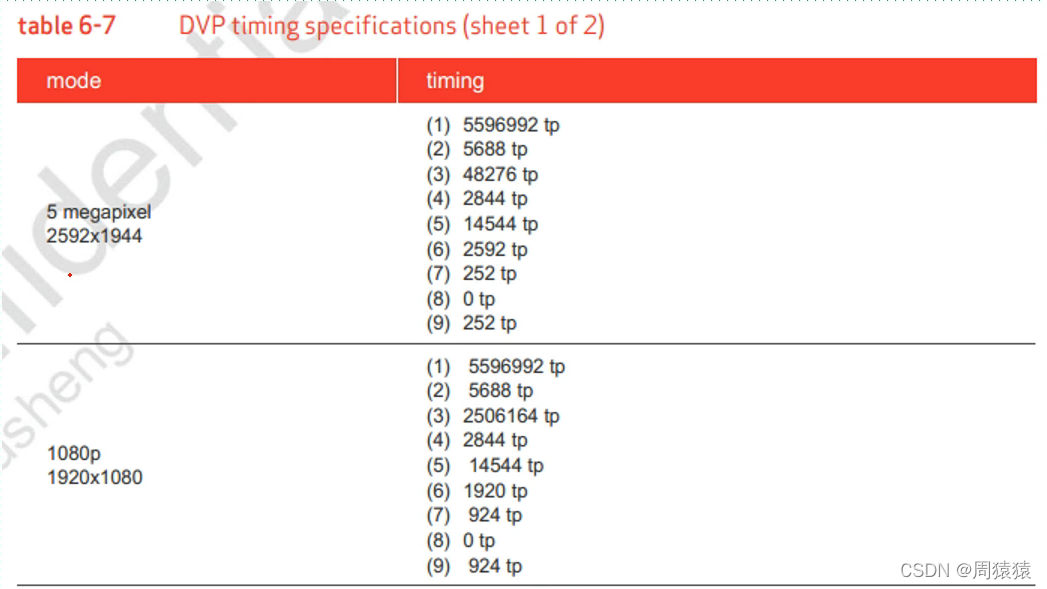

DVP接口时序参数
在这里插入图片描述
