学习笔记13--障碍物检测之基于图像障碍物检测

本系列博客包括6个专栏，分别为：《自动驾驶技术概览》、《自动驾驶汽车平台技术基础》、《自动驾驶汽车定位技术》、《自动驾驶汽车环境感知》、《自动驾驶汽车决策与控制》、《自动驾驶系统设计及应用》，笔者不是自动驾驶领域的专家，只是一个在探索自动驾驶路上的小白，此系列丛书尚未阅读完，也是边阅读边总结边思考，欢迎各位小伙伴，各位大牛们在评论区给出建议，帮笔者这个小白挑出错误，谢谢！
此专栏是关于《自动驾驶汽车环境感知》书籍的笔记

---

---

1.障碍物检测

1.1 环境感知与识别概述

1. 环境感知对象主要包括：行驶路径、周边物体、驾驶状态、驾驶环境；
2. 行驶路径包括：结构化道路和非结构化道路；
   1. 结构化道路包括：车道线、道路边缘、道路隔离物、恶劣路况的识别；
   2. 非结构化道路包括：可行驶路径的确认和前方路面环境的识别；
3. 周边物体包括：车辆、行人、地面上可能影响车辆通过性、安全性的其他各种移动或静止障碍物的识别及各种交通标志的识别；
4. 环境感知与识别传感器系统通常采用摄像头、激光雷达、毫米波雷达等多种传感器来感知环境；
   1. 摄像头和激光雷达：可用于进行车道线检测；
   2. 摄像头可完成对红绿灯的识别；
   3. 摄像头可通过深度学习把障碍物进行细致分类，激光雷达能把障碍物分大类，激光雷达能完成对物体距离的准确定位；
   4. 毫米波雷达完成障碍物运动速度、方位等识别；

1.2 障碍物检测之基于图像检测

障碍物检测技术包括：

1. 基于图像的障碍物检测；
2. 基于激光雷达的障碍物检测；
3. 基于视觉和激光雷达融合的障碍物检测；

基于图像的障碍物检测算法大致分为：一阶段检测算法和二阶段检测算法；
一阶段检测算法：YOLO和SSD；
二阶段检测算法：RCNN；

1.2.1 基于二维图像的障碍物检测

1. YOLO系列障碍物检测
   YOLO(You Only Look Once)是将物体检测作为回归问题求解的一种一阶段检测算法；
   YOLO基于一个单独的端到端网络，完成从原始图像的输入到物体位置和类别的输出；

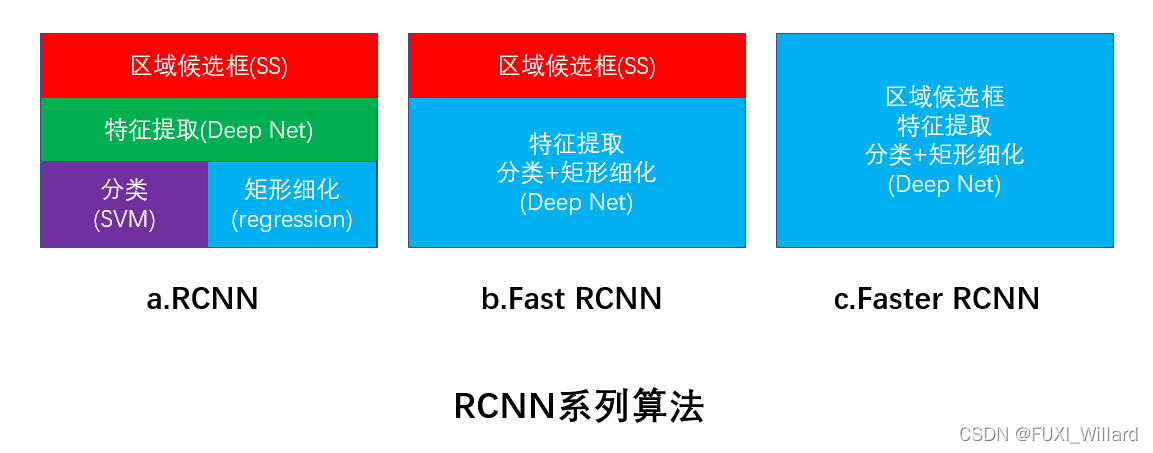

   YOLO与RCNN、Fast RCNN、Faster RCNN区别：

   1. YOLO训练和检测均是在一个单独网络进行，没有显式求取区域候选框的过程；RCNN/Fast RCNN采用分离的模块(独立于网络之外的选择性搜索方法)求取候选框(可能包含物体的矩形区域)，训练过程分为多个模块进行；Faster RCNN使用RPN(Region Proposal Network)卷积网络替代RCNN/Fast RCNN的选择性搜索模块，将RPN集成到Fast RCNN检测网络中，得到一个统一的检测网络；
   2. YOLO输入图像经过一个推理，得到图像中所有物体的位置和其所属类别及相应的置信概率；RCNN/Fast RCNN/Faster RCNN将检测结果分为两部分求解：物体类别(分类问题)和物体位置(标注框(bounding box))；

   YOLO系列障碍物检测核心思想：

   1. 网络定义

      1. YOLO检测网络包括：24个卷积层和2个全连接层；
      2. 卷积层：用来提取图像特征；
      3. 全连接层：用来预测图像位置和类别概率；

   2. 输出表达(representation)定义

      1. YOLO将输入图像分成S×S个格子，每个格子负责检测"落入"该格子的物体；
      2. 若某个物体的中心位置的坐标落入到某个格子，那么这个格子负责检测出这个物体；
      3. 每个格子输出B个标注框信息，及C个物体属于某种类别的概率信息；
      4. 标注框信息包含5个数据值：$x、y、w、h、confidence$；
         1. $x、y$：表示当前格子预测得到的物体的标注框的中心位置的坐标；
         2. $w、h$：表示标注框的宽度和高度；实际训练过程中，$w、h$的值使用图像的宽度和高度进行归一化到$[0,1]$区间内；$x、y$是标注框中心位置相对于当前格子位置的偏移值，并归一化到$[0,1]$；
         3. $confidence$：反映当前标注框是否包含物体及物体位置的准确性，计算方式：$$confidence=P(object)$$
            若标注框包含物体，则$P(object)=1$，否则$P(object)=0$；
      5. YOLO网络的全连接层输出维度S×S×(B×5+C)；
      6. IOU(Intersection Over Union)为预测标注框与物体真实区域的交集面积(以像素为单位，用真实区域的像素面积归一化到[0,1]区间)；
      7. 由于输出层为全连接层，因此在检测时，YOLO训练模型只支持与训练图像相同的输入分辨率；
      8. 每个格子可以预测B个标注框，但最终只选择IOU最高的标注框作为物体检测输出，即每个格子最多只预测出一个物体；当物体占画面比例较小，每个格子包含多个物体，但只能检测出其中一个；

   3. 损失(loss)函数定义
      YOLO使用均方和误差作为loss函数来优化模型参数，即网络输出的S×S×(B×5+C)维向量与真实图像的对应S×S×(B×5+C)维向量的均方和误差；
      $$loss=\sum _{i=0}^{s^2}coordError+iouError+classError$$
      其中：
      $coordError$：预测数据与标定数据之间的坐标误差；
      $iouError$：IOU误差；
      $classError$：分类误差；

      YOLO对loss的计算进行了修正：

      1. 位置相关误差(坐标、IOU)与分类误差对网络loss的贡献值不同，YOLO在计算loss时，使用${\lambda }_{coord}=5$修正$coordError$；
      2. 计算IOU误差时，包含物体的格子与不包含物体的格子，二者的IOU误差对网络loss的贡献值不同；YOLO使用${\lambda }_{noobj}=0.5$修正$iouError$；
      3. 对于相等的误差值，大物体误差对检测的影响应小于小物体误差对检测的影响；YOLO将物体大小的信息项$(w和h)$进行求平方根来改进这个问题；

2. SSD障碍物检测
   SSD(Single Shot Multibox Detector)是一种单一阶段检测算法，只需要用到图像一次，无须先产生候选框再进行分类和回归，直接在图像中不同位置进行边界框的采样，使用卷积层进行特征提取后直接进行分类和回归；

   SSD检测的主要设计理念：

   1. 使用不同尺度下的特征图进行检测

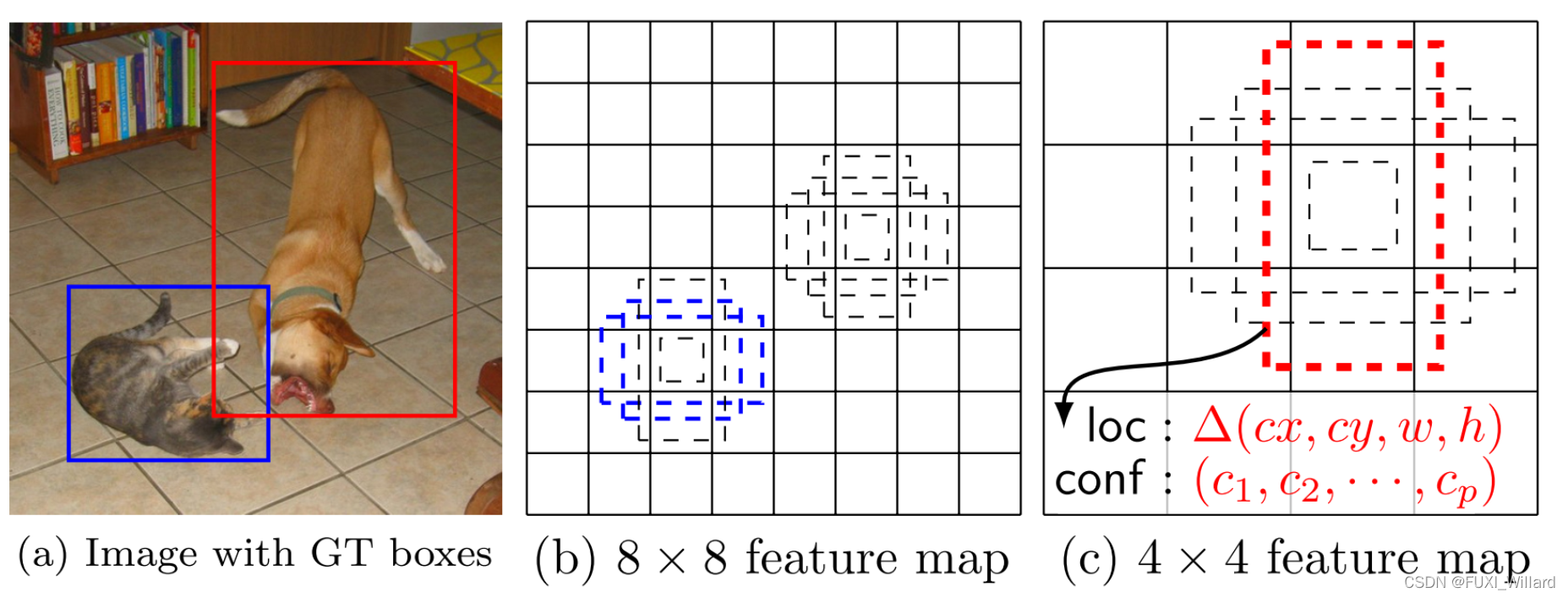

      SSD通过提取不同尺度下的特征图来做检测，SSD使用了6种不同尺寸的特征图来进行检测；在卷积神经网络中，较低层级的特征图尺寸较大，在这种特征图上的候选框在原图上覆盖范围较小；较高层级的特征图的尺寸较小，候选框在原图上的覆盖范围大；如下图2所示。

   2. 采用卷积层做检测

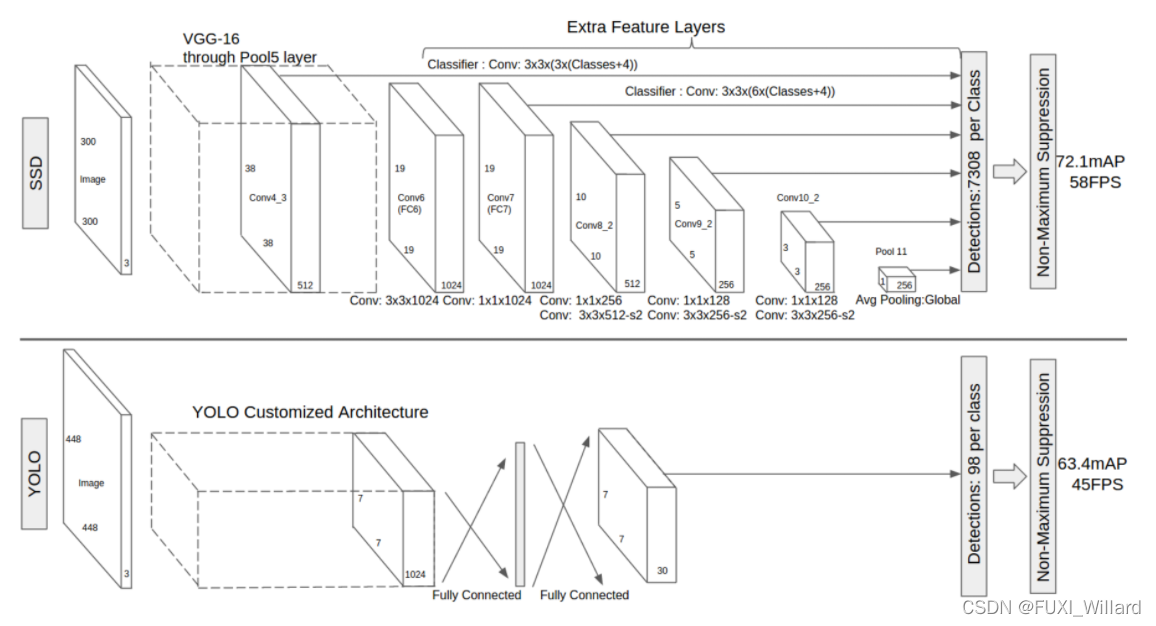

      SSD直接采用卷积对不同特征图进行特征提取；如图1所示，对于尺寸为$m\times n$，维数为$p$的特征图，SSD使用$3\times 3\times p$的卷积核来进行卷积；输出：一种为用于分类的置信度分数；一种是用于回归的位移量；

   3. 采用不同尺度和纵横比的候选框
      SSD在每个单元格设置不同尺度和纵横比的默认框，对于一个尺寸为$m\times n$的特征图，假定每个单元格有$k$个默认框，则该特征图有$m\times n\times k$个默认框；如图2，每个单元格设定有4种不同尺寸的默认框，则该图网络有$38\times 38\times 4+19\times 19\times 6+10\times 10\times 6+5\times 5\times 6+5\times 5\times 6+3\times 3\times 4+1\times 1\times 4=8732$个默认框；

      对于每个默认框，SSD的预测值：分类的置信度和边界框的回归值。
      1. 分类：SSD把背景单独作为一类，在VOC数据集上，SSD的每个默认框会输出21类置信度，其中20类为VOC的目标种类；
      2. 边界框的回归值：预测真实边界框$g$相对于默认框$d$的中心$(cx,cy)$和宽$(w)$、高$(h)$的转换量，预测值的真实值的计算方式：$${\hat{g}}^{cx}=(g^{cx}-d^{cx})/d^w，{\hat{g}}^{cy}=(g^{cy}-d^{cy})/d^h$$ $${\hat{g}}^w=\log (\frac{g^w}{d^w})，{\hat{g}}^h=\log (\frac{g^h}{d^h})$$
      假定数据集有$c$种目标，则每个默认框需要预测$c+1$个类别概率和$4$个坐标相关的转换量；

   4. 损失函数定义
      SSD的损失函数由位置误差(localization loss，loc)和置信度误差(confidence loss，conf)组成；令 x i j p = { 1 , 0 } x^p_{ij}=\{1,0\} xijp​={1,0}表示第$i$个默认框是否与第$j$个真实框匹配，$N$为匹配的默认框总数，$c$为类别置信度预测值，$g$为真实边界框，$l$为预测框，总的损失函数为：$$L(x,c,l,g)=\frac{1}{N}(L_{conf}(x,c)+\alpha L_{loc}(x,l,g))$$
      位置误差$L_{loc}$，采用Smooth L1 loss(平滑的L1损失)：$$L_{loc}(x,l,g)=\sum _{i\in Pos}^N\sum _{m\in (cx,cy,w,h)}{x}_{ij}^{k}smoot{h}_{L1}(l_i^m-{\hat{g}}_j^m)$$
      置信度误差$L_{conf}$，采用softmax loss：$$L_{conf}(x,c)=-\sum _{i\in Pos}^N{x}_{ij}^p\log ({\hat{c}}_i^p)-\sum _{i\in Neg}\log ({\hat{c}}_i^p)$$ $${\hat{c}}_i^p=\frac{\exp (c_i^p)}{{\sum }_p\exp (c_i^p)}$$
      总误差函数的权重系数$\alpha$通过交叉验证设置。



3. Faster RCNN障碍物检测
   介绍：Faster RCNN由Ross B. Girshick等人在2016年提出，是一种二阶段检测算法；Faster RCNN将体征提取模块、候选框生成模块、边框回归和目标分类模块整合到一个网络，综合性能大大提高。


   1. 特征提取模块
      Faster RCNN特征提取网络使用VGG16，是一个通过反复堆叠3×3卷积和2×2最大值池化的16层网络；输入图像大小是3×224×224，输出特征是51×39×256；
   2. 候选框生成模块(RPN)
      Faster RCNN使用Region Proposal Networks(RPN)生成检测框；
   3. 边框回归和目标分类模块
      通过RPN得到候选框后，使用ROI pooling将每个候选框对应的特征转换成7×7的大小；将每个候选框的特征输入到边框回归和目标分类模块，得到每个候选框的类别，类别数$n+1$，$n$是障碍物类别，1是背景；
      在Faster RCNN中的两个损失：分类损失和标注框回归损失；
      分类损失：简单的交叉熵；
      标注框回归损失：平滑的L1损失；
      $$smoot{h}_{L1}(x)=\{\begin{array}{ll}0.5x^2\times 1/{\sigma }^2& |x|<(1/{\sigma }^2)\\ |x|-0.5& 其他\end{array}$$
