关于Altium Designe中元器件添加PDF的简述

一、缘由：

---

今天无意之间在书本上看到关于元器件的Datasheet添加，也想起自己曾经为了查询元器件datasheet，费了不少时间，所以写下了此篇博文

---

二、关于添加步骤：

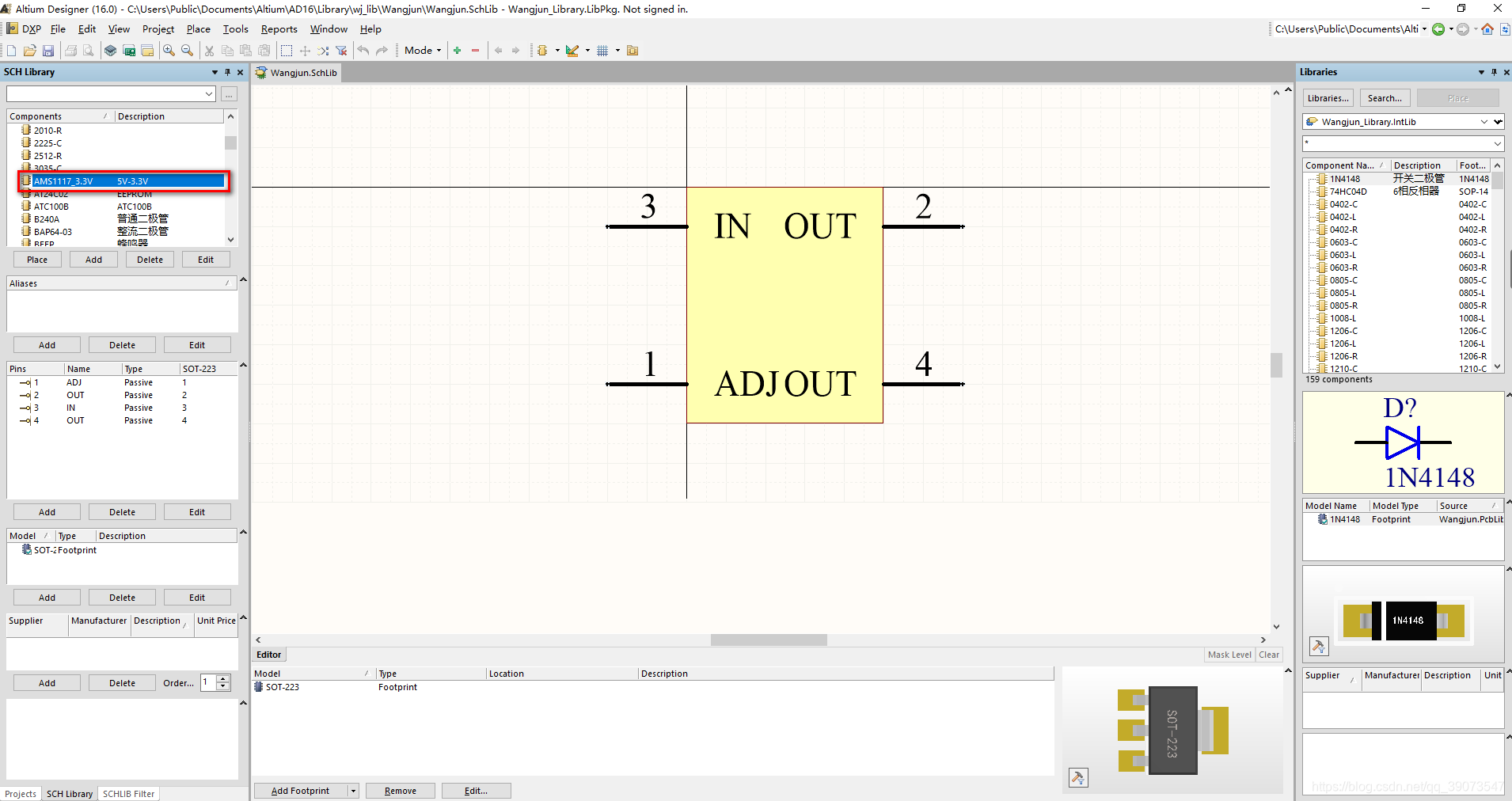

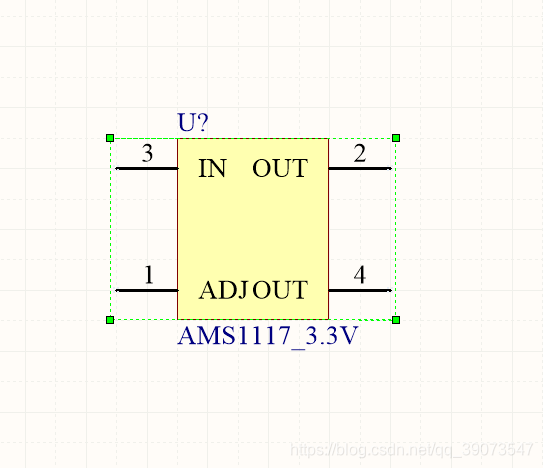

1、打开自己的原理图库文件，找到你想添加的芯片的原理图，我们以AMS1117_3.3为例：

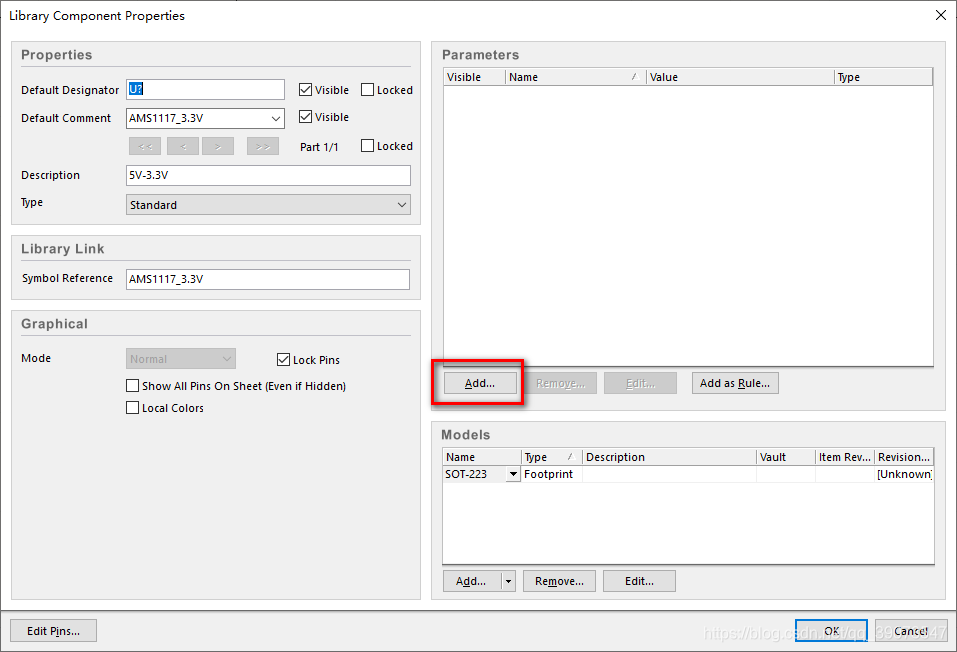

2、双击上图中的红黄色框，弹出Library Component Properties框，点击Parameters下的Add按钮：

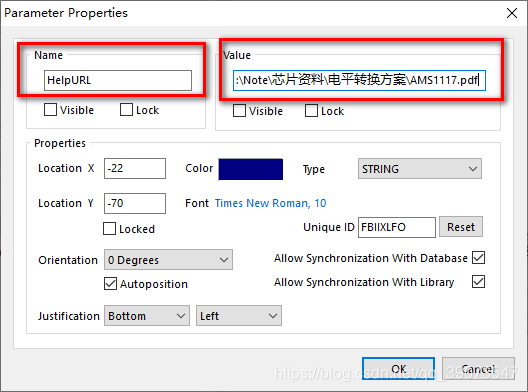

3、填写Name和Value对话框：
【1】Name中填写：HelpURL
【2】Value中填写：
①芯片的PDF路径\PDF全名称【PS：包括后缀名】{这个只是打开对应的PDF}

②芯片的PDF路径\PDF全名称#Page=页码【PS：包括后缀名】{这个打开对应的PDF的指定页码}

4、然后，点击OK，保存你的原理图库，并更新你的AD库，然后在原理图中调用该芯片，单击选中，按F1键即可打开你所添加的PDF。

PS：pdf路径发生变化后，是不能打开的?

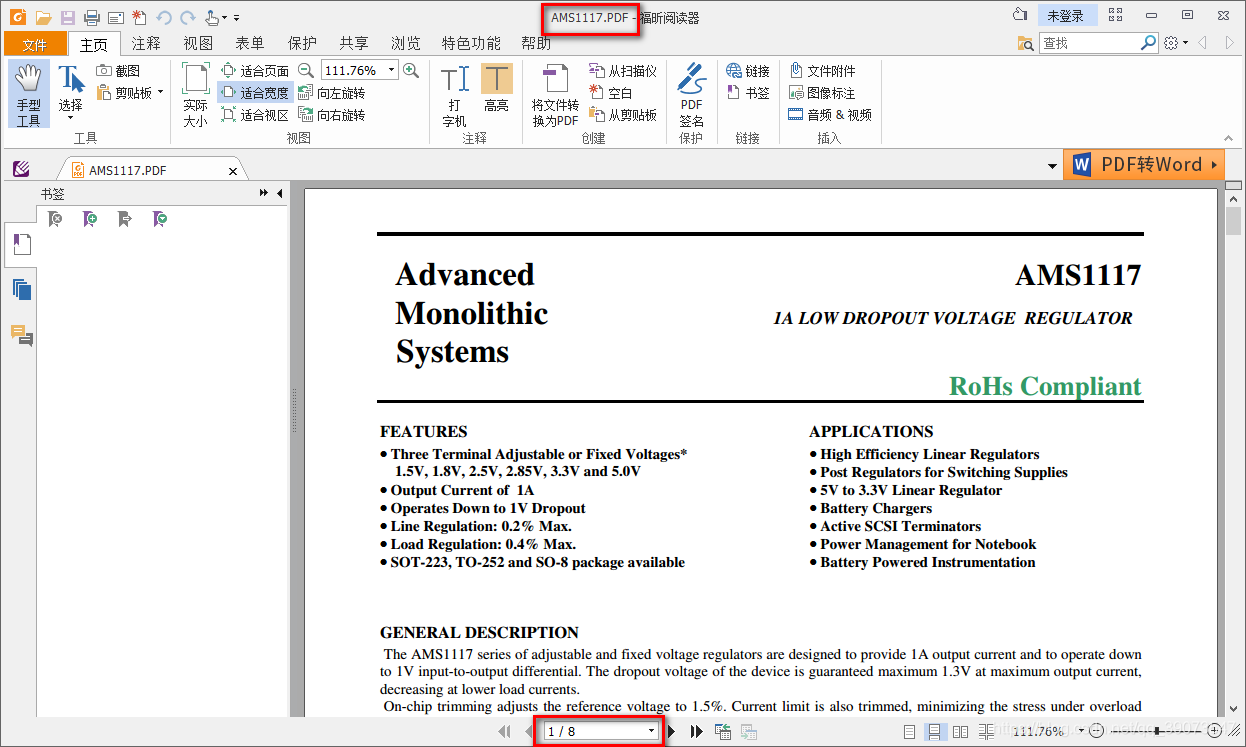

效果展示一下：只打开pdf：

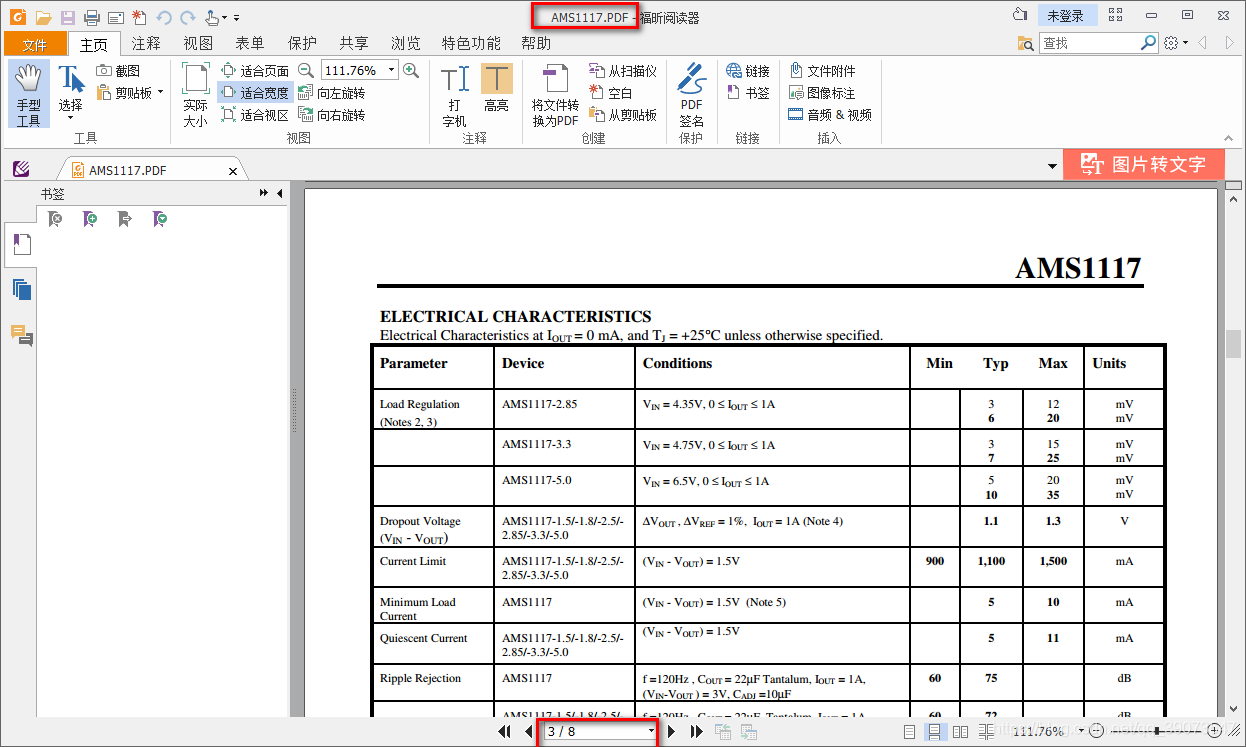

打开pdf,并且指定到某一页：

---

如果疑问、错误请留言
此文档供学习参考
作者：WangYI

---
