1.光纤

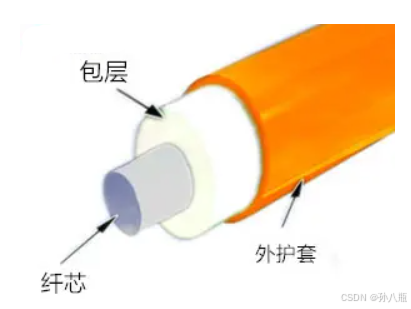

光纤是一种由挤压的玻璃或塑料制成的柔韧的透明纤维，略粗于人的头发。光纤是两端传输光最常用的一种手段，并广泛地应用于光纤通信中。光纤有着比有线电缆更长的传输距离和更高的带宽。光纤通常由低折射率的透明纤芯和透明包层材料组成。光纤作为光波导体，使光在纤芯内发生全反射的现象。

1.1单模光纤

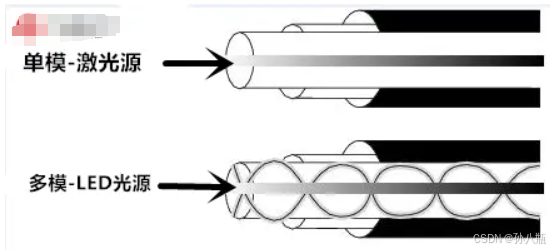

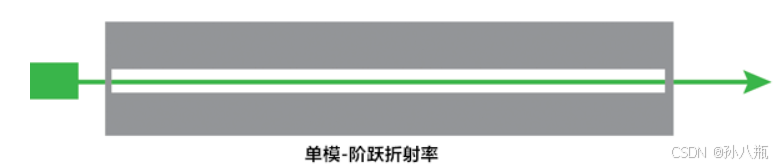

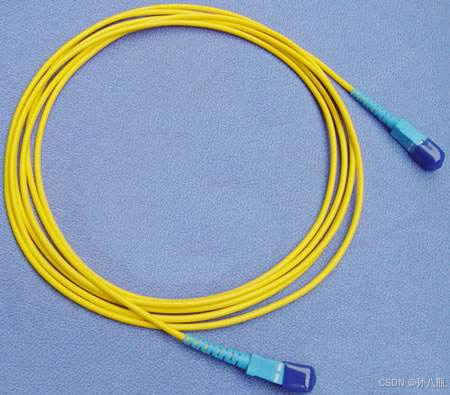

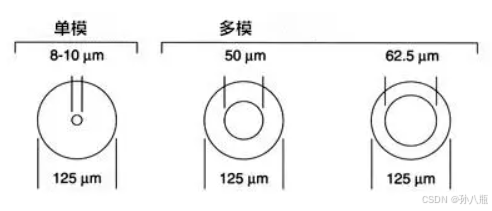

单模光纤（Single Mode Fiber）以一种模式传输，纤芯为9μm，速率在100M/s或1G/s，传输距离5km以上，光源为激光光源。线缆颜色多为黄色，连接头多为蓝色或绿色，适用波长为1310nm~1550nm。

1.2多模光纤

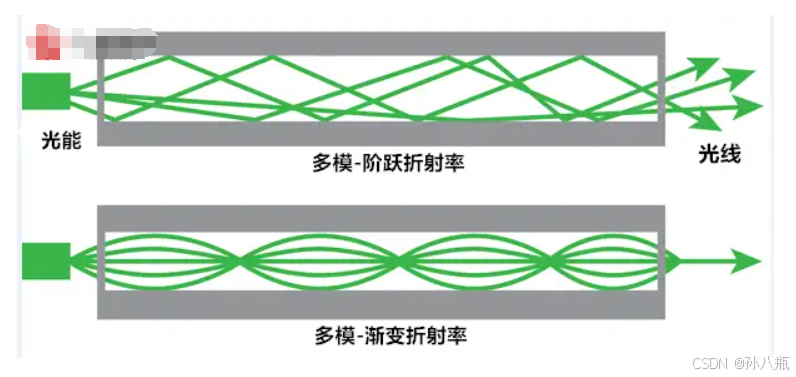

多模光纤（Multi Mode Fiber）支持多种模式传输，纤芯为50μm/62.5μm，典型速率为100M/s，传输距离可达2km，1 G/s可达1000m，10 G/s可达550m，光源为LED光源。线缆颜色千兆多位橙色、万兆多为水蓝色，连接头多位灰白色，适用波长为850nm/1310nm。

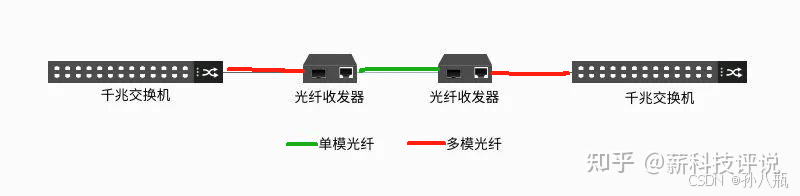

1.3光纤分类

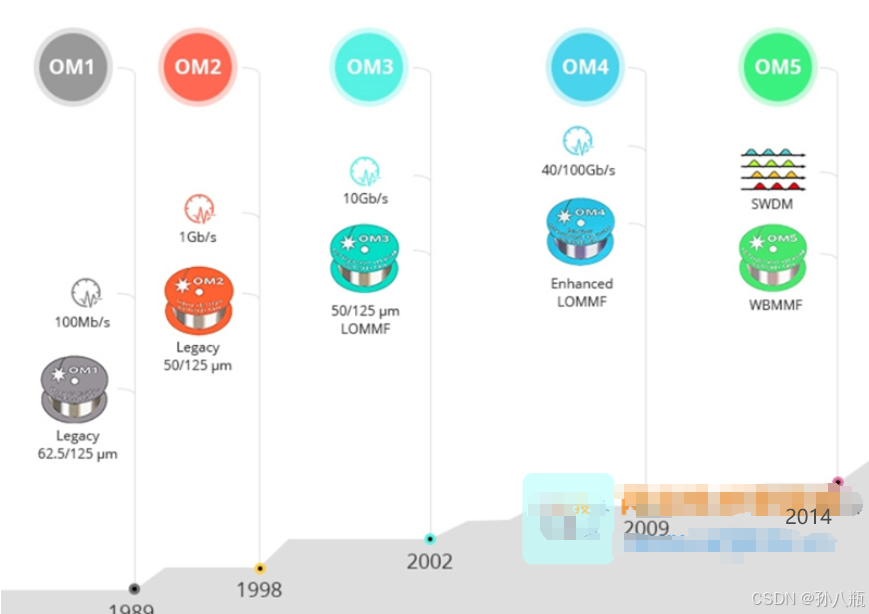

单模光纤有G652 G655 G657；多模光纤有OM1、OM2、OM3、OM4、OM5。

1.3.1 单模光纤

1.3.2 多模光纤

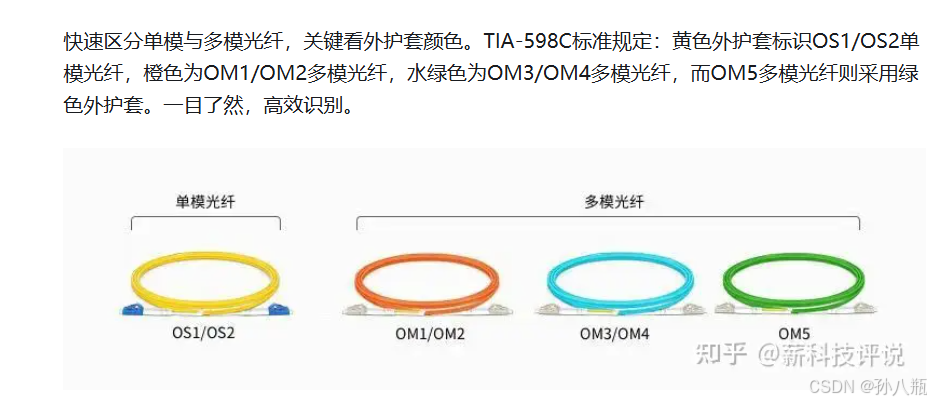

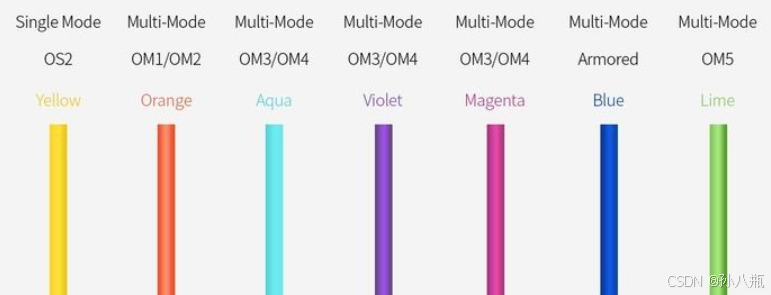

新型OM5光纤跳线多为石灰绿色，相对OM4光纤跳线，OM4一次只支持单个波长传输，而OM5一次可以支持4个波长，传输距离也更长，将广泛应用于40G/100G数据中心布线。OM1/OM2广泛用于室内，多为橙色；OM3/OM4多为水蓝色，也有紫罗兰色、品红色等，多用于数据中心10G—40G/100G。

1）OM1光纤

OM1 光纤通常带有橘色护套，纤芯尺寸为 62.5 µm。它可以支持长达 33 米的 10 Gigabit 以太网，它最常用于 100 兆位以太网应用。这种类型通常使用 LED 光源。

2）OM2光纤

OM2 光纤也带有橘色护套并使用 LED 光源，但纤芯尺寸更小，仅为50 µm，它支持长达 82 米的高达 10 Gigabit 以太网，但更常用于 1 Gigabit 以太网应用。

3）OM3光纤
OM3 纤维带有浅绿色护套，与 OM2 一样，其纤芯尺寸为 50 µm，但该电缆针对基于激光的设备进行了优化，OM3 支持长达 300 米的 10 Gigabit 以太网。此外，OM3 能够支持 40 Gbit和 100 Gbit以太网，最长可达 100 米，但最常用的是 10Gbit以太网。

4）OM4光纤
OM4 光纤与 OM3 光纤完全向后兼容，并共享相同的独特浅绿色护套，OM4 专为 VSCEL 激光传输而开发，与 OM3 的 300M 相比，它允许高达 550米 的 10 Gig/s 链路距离，它能够使用 MPO 连接器运行 40/100GB 长达 150 米。

5）OM5光纤
OM5光纤，也称为WBMMF（宽带多模光纤），是最新的多模光纤，向下兼容OM4，它的核心尺寸与 OM2、OM3 和 OM4 相同，OM5纤维外套的颜色选择为柠檬绿。

它被设计和指定为通过 850-953 nm 窗口以每个通道 28Gbps 的最低速度支持至少四个 WDM 通道。
