前期分析透镜位相调制的几个基本假设：

1）薄透镜，忽略折射引起的光线的横向偏移。

2）透镜无吸收，完全透明，均匀，不改变光场振幅，仅改变位相。

3）透镜孔径为无线大（以后再考虑孔径影响）

4）傍轴近似。

总结放在最前面，具体推导暂时先不写。

一、透镜的位相调制

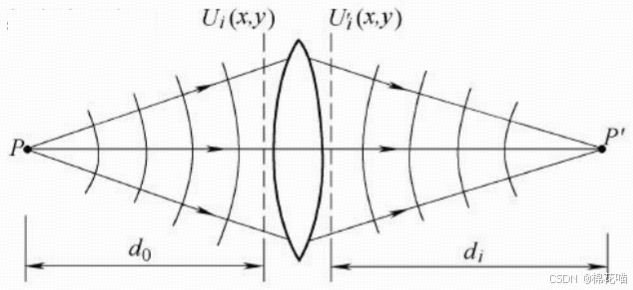

1、从复振幅透过率的定义式推出透镜的复振幅透过率：

$t_{1}(x,y)=exp[-jk(d_{0}+d_{i})])exp[-j\frac{k}{2f}(x^{2}+y^{2})]$

$exp[-jk(d_{0}+d_{i})]$ 是常数项，改变的是光波整体的位相分布，并不影响相对空间分布，分析时可忽略掉。

$exp[-j\frac{k}{2f}(x^{2}+y^{2})]$ 是调制项，它改变了平面上位相的相对空间分布，能把发散球面波变换为会聚球面波。

2、从透镜的厚度函数推导出透镜的复振幅透过率

$t_{1}(x,y)=exp[-jkn\Delta_{0} ])exp[-j\frac{k}{2f}(x^{2}+y^{2})]$

$exp[-jkn\Delta_{0} ])$ 是常数项， $exp[-j\frac{k}{2f}(x^{2}+y^{2})]$ 是透镜位相因子

从两种方式推导来看，忽略常复数因子后，两者相同。

3、引入透镜的光瞳函数后，透镜的复振幅透过率：

实际透镜总是有大小的，即存在一个有限大小的孔径，透镜的有限孔径为光瞳函数P(x,y)

$t_{1}(x,y)=exp[-j\frac{k}{2f}(x^{2}+y^{2})]P(x,y)$

$exp[-j\frac{k}{2f}(x^{2}+y^{2})]$ 表示透镜对入射波前的位相调制

P(x,y)表示透镜对入射波前大小范围的限制，

透镜对透射的光波具有位相调制功能，根本原因是由于透镜本身的厚度变化，使得入射光波在通过透镜的不同部位时，经过的光程差不同，即所受时间延迟不同，从而使得光波的等相位面发生弯曲。

球面透镜将平面波变换成球面波的结论，在很大程度上依赖于傍轴近似，若在非傍轴近似条件下，即使透镜表面是理想球面波，透射光波也将偏离理想球面波，即透镜产生波像差。

二、透镜的傅里叶变换性质

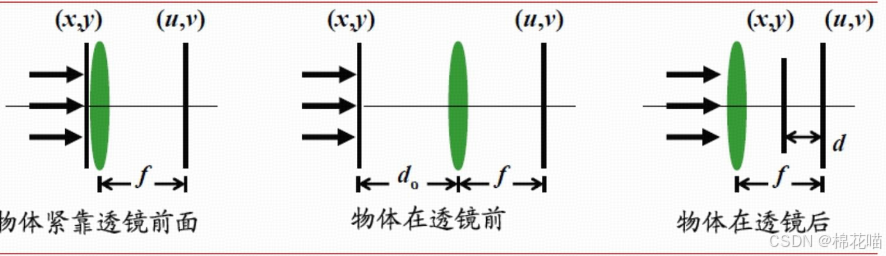

以三种常用的光路结构形式，以平面波垂直入射来说明透镜的傅里叶变换性质，最后对球面波入射情况作简要说明：

物体的复振幅透过率函数为t(x,y)，其频谱为T(fx,fy）

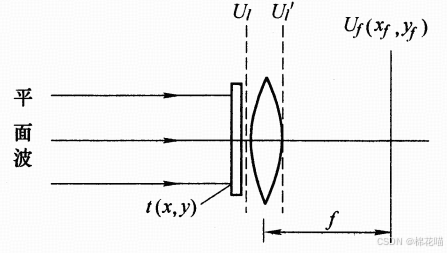

1、物体紧靠透镜前

a、振幅为A的平面波垂直照射物体，物体与透镜之间的平面上的复振幅分布为 $U_{l}(x,y)$

$U_{l}(x,y) = At(x,y)$

b、紧靠透镜后的平面上复振幅分布为 $U_{l}^{'}(x,y)$ ，

$U_{l}^{'}(x,y) = U_{l}(x,y)t_{1}(x,y)=At(x,y)exp(-j\frac{k}{2f}(x^{2}+y^{2}))$

c、透镜后焦面上复振幅为 $U_{f}(x_{f},y_{f})$

光波从透镜后传播f距离，到达焦面上产生的场分布可根据菲涅尔衍射公式计算（去除常量位相因子）

$U_{f}(x_{f},y_{f})=\frac{1}{j\lambda f}exp[j\frac{k}{2f}(x_{f}^{2}+y_{f}^{2})]FT(U_{l}^{'}(x,y)exp[j\frac{k}{2f}(x^{2}+y^{2})])_{f_{x}=\frac{x_{f}}{\lambda f},f_{y}=\frac{y_{f}}{\lambda f}}$

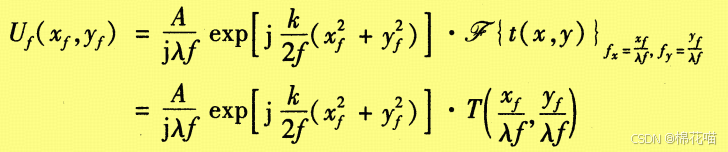

综合以上，得到（舍去常量位相因子），

即透镜后焦面上的光场分布正比于物体的傅里叶变换，其频率取值与后焦面坐标的关系是 $f_{x}=\frac{x_{f}}{\lambda f},f_{y}=\frac{y_{f}}{\lambda f}$ 。但是这种傅里叶变换关系不是准确的，由于变换式前存在位相因子 $exp[j\frac{k}{2f}(x_{f}^{2}+y_{f}^{2})]$ ，后焦面上的位相分布与物体频谱的位相分布并不相同。通常记录和测量的式观察平面上的强度分布，这一位相弯曲对它并没有影响，所以后焦面光强分布恰恰式物体的功率谱：

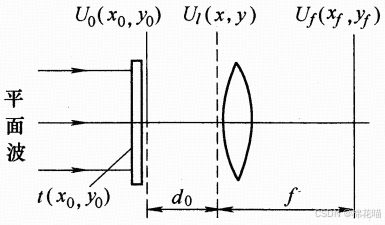

2、物体在透镜前

a、紧靠物体后平面上的复振幅分布 $U_{0}(x_{0},y_{0})$

$U_{0}(x_{0},y_{0}) = At(x_{0},y_{0})$

b、传播到透镜前的复振幅分布为 $U_{l}(x,y)$ ，

物体后光波传播到透镜前可采用菲涅尔衍射公式，可利用角谱理论分析，

$FT(U_{1}(x,y)) = FT(U_{0}(x_{0},y_{0}))H(f_{x},f_{y})=FT(U_{0}(x_{0},y_{0}))exp(jkz\sqrt{1-cos\alpha ^{2}-cos\beta ^{2}})= AT(f_{x},f_{y})exp(-j\pi \lambda d_{0}[f_{x}^{2}+f_{y}^{2})]$

c、紧靠透镜后的复振幅分布为 $U_{l}^{'}(x,y)$

$U_{l}^{'}(x,y)=U_{l}(x,y)t(x,y)=U_{l}(x,y)exp(-j\frac{k}{2f}(x^{2}+y^{2}))$

d、透镜后焦面上复振幅为 $U_{f}(x_{f},y_{f})$

$U_{f}(x_{f},y_{f})=\frac{1}{j\lambda f}exp[j\frac{k}{2f}(x_{f}^{2}+y_{f}^{2})]FT(U_{l}^{'}(x,y)exp[j\frac{k}{2f}(x^{2}+y^{2})])_{f_{x}=\frac{x_{f}}{\lambda f},f_{y}=\frac{y_{f}}{\lambda f}}=\frac{1}{j\lambda f}exp[j\frac{k}{2f}(x_{f}^{2}+y_{f}^{2})]FT[U_{l}(x,y)]$

结论：透镜后焦面上的光场分布正比与物体的傅里叶变换，其频率取值与后焦面坐标关系为 $f_{x}=\frac{x_{f}}{\lambda f},f_{y}=\frac{y_{f}}{\lambda f}$ ，一般情况下，FT前面仍有二次相位因子，不是准确的FT。但不影响强度分布，对应的强度分布为

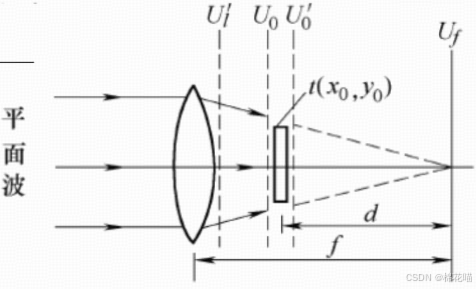

3、物体在透镜后

a、紧靠透镜后的复振幅 $U_{l}^{'}(x,y)$

$U_{l}^{'}(x,y)=At_{1}(x,y)=Aexp(-j\frac{k}{2f}(x^{2}+y^{2}))$

b、紧靠物体前平面上的复振幅分布 $U_{0}(x_{0},y_{0})$

几何光学近似下，会聚球面波投射到物平面上的场分布 $U_{0}(x_{0},y_{0})=\frac{Af}{d}exp[-j\frac{k}{2d}(x_{0}^{2}+y_{0}^{2})]$

c、紧靠物体后平面上的复振幅分布 $U_{0}^{'}(x_{0},y_{0})$

$U_{0}^{'}(x_{0},y_{0})=U_{0}(x_{0},y_{0})t(x_{0},y_{0})$

d、透镜后焦平面上的复振幅分布 $U_{f}(x_{f},y_{f})$

$U_{f}(x_{f},y_{f})=\frac{1}{j\lambda d}exp[j\frac{k}{2d}(x_{f}^{2}+y_{f}^{2})]FT[U_{0}^{'}(x_{0},y_{0})exp[j\frac{k}{2d}(x_{f}^{2}+y_{f}^{2})]]_{f_{x}=\frac{x_{f}}{\lambda d},f_{y}=\frac{y_{f}}{\lambda d}}$

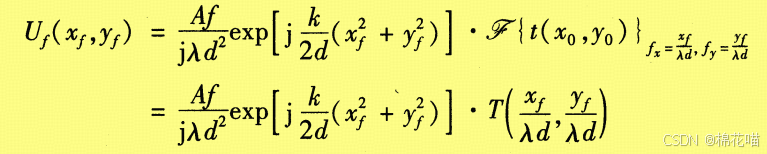

舍去常量位相因子得到：

结论：当物体位于透镜后方时，后焦面上仍然得到物体的傅里叶变换，除了相差一个二次位相因子，当d=f时，所得结果与物体紧靠透镜前放置一样，说明物体无论紧靠透镜前放置还是紧靠透镜后放置，效果是一样的。变换式前的位相因子并不影响强度，后焦面上强度分布仍然是物体的功率谱：

与前两种情况不同，这里频率取值与后焦面上坐标关系是： $x_{f}=\lambda df_{x},y_{f}=\lambda df_{y}$

考虑透镜孔径的影响

通常用光瞳函数P(x,y)描述透镜的有限孔径，透镜的复振幅透过率为：

$t_{1}(x,y)=exp[-j\frac{k}{2f}(x^{2}+y^{2})]P(x,y)$

1、物体紧靠透镜放置，

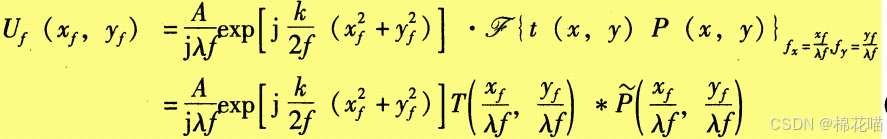

透镜后焦面复振幅分布为

2、物体在透镜后方，

由几何光学近似，光瞳函数为 $P(x_{0}\frac{f}{d},y_{0}\frac{f}{d})$

透镜后焦面复振幅为

3、物体放置在透镜前方

投影光瞳函数为 $P(x_{0}+\frac{d_{0}}{f}x_{f},y_{0}+\frac{d_{0}}{f}y_{f})$
