STM32单片机芯片与内部37 DAC 简介框图

目录

一、DAC简介

二、DAC特性

三、DAC功能框图

1、参考电压

2、数模转换及输出

3、DHRx寄存器

4、触发源

5、DMA

三、特殊信号的输出

1、噪声生成

2、三角波生成

3、常规信号

---

一、DAC简介

        DAC 为数字/模拟转换模块，故名思议，它的作用就是把输入的数字编码，转换成对应的模拟电压输出，它的功能与 ADC 相反。在常见的数字信号系统中，大部分传感器信号被化成电压信号，而 ADC 把电压模拟信号转换成易于计算机存储、处理的数字编码，由计算机处理完成后，再由DAC 输出电压模拟信号，该电压模拟信号常常用来驱动某些执行器件，使人类易于感知。如音频信号的采集及还原就是这样一个过程。

        STM32 具有片上 DAC 外设，它的分辨率可配置为 8 位或 12 位的数字输入信号，具有两个 DAC输出通道，这两个通道互不影响，每个通道都可以使用 DMA 功能，都具有出错检测能力，可外部触发。

二、DAC特性

• 2个DAC转换器：每个转换器对应1个输出通道
• 8位或者12位单调输出
• 12位模式下数据左对齐或者右对齐
• 同步更新功能
• 噪声波形生成
• 三角波形生成
• 双DAC通道同时或者分别转换
• 每个通道都有DMA功能
• 外部触发转换
• 输入参考电压VREF+

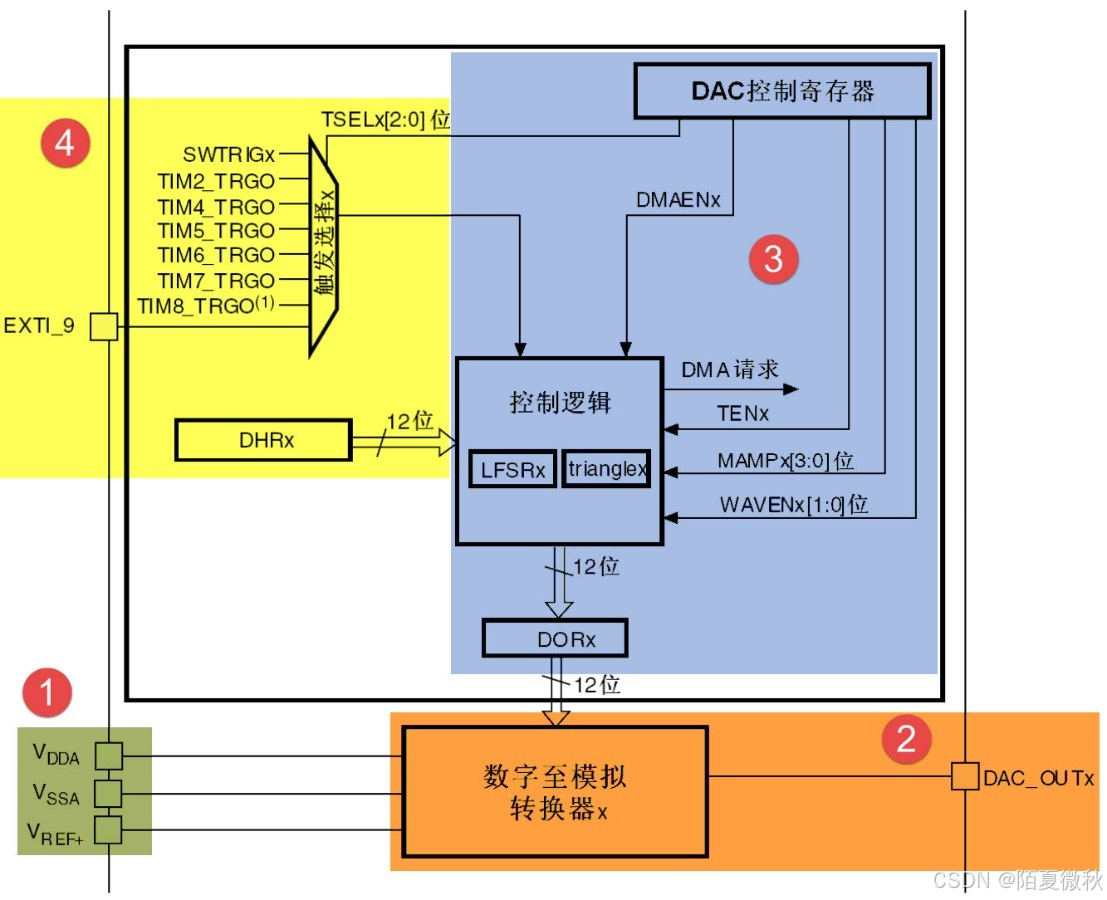

三、DAC功能框图

        整个 DAC 模块围绕框图下方的“数字至模拟转换器 x”展开，它的左边分别是参考电源的引脚： VDDA、 VSSA 及 Vref+，其中 STM32 的 DAC 规定了它的参考电压:math:V_{ref +} 输入范围为 2.4—— 3.3V。“数字至模拟转换器 x”的输入为 DAC 的数据寄存器“DORx”的数字编码，经过它转换得的模拟信号由图中右侧的“DAC_OUTx”输出。

1、参考电压

        与 ADC 外设类似， DAC 也使用 VREF+ 引脚作为参考电压，在设计原理图的时候一般把 VSSA 接地，把 VREF+ 和 VDDA 接 3.3V࿰
