本文是通信基本电路复习的第六章，主要探讨振荡器的工作原理和类型。内容涵盖振荡器的概念，如自动、周期和稳定性；反馈条件；不同类型的振荡器，如调谐、交叉耦合和环形振荡器；以负电阻为基础的振荡器，包括单端口和三点振荡器；以及晶振的频率响应和压控振荡器的应用。
通信基本电路复习 第六章 振荡器
文章目录
概念
三个特点：自动，周期，稳定
反馈
A ( s ) = H ( s ) 1 + H ( s ) A(s)=\frac{H(s)}{1+H(s)} A(s)=1+H(s)H(s)
起振条件为 ∣ H ( s = j ω ) ∣ = 1 , ∠ H ( s = j ω ) = 18 0 ∘ |H(s=j\omega)|=1,\angle H(s=j\omega)=180^{\circ} ∣H(s=jω)∣=1,∠H(s=jω)=180∘
注意，幅值大于1时仍能起振，但小于1和不满足相位条件时无法起振。
分类
tuned oscillator
单级MOS相移不够，需要两级才能满足巴克豪森准则。
cross-coupled oscillator

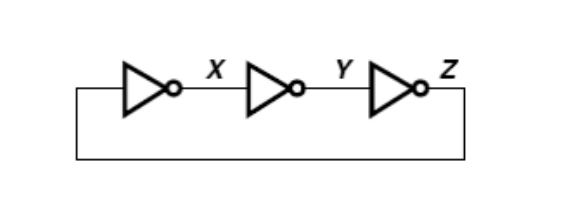

ring oscillator
相移仅有180度，不够，需要增加RC网络
以负电阻为基础的振荡器
单端口
从一个端口看过去，输入电阻为 Z i n = 1 j ω C 1 + 1 j ω C 2 − g m ω 2 C 1 C 2 Z_{in}=\frac{1}{j\omega C_1}+\frac{1}{j\omega C_2}-\frac{g_m}{\omega^2 C_1C_2} Zin=jωC
