硬件设计——从零开始设计电路板

学嵌入式，我们一般从单片机学起。学单片机，不能只学软件，硬件知识也要跟上。软硬件相结合的设计，才是真正优秀的设计。

谈及单片机的硬件设计，我们会先将其浓缩为最小系统，即能实现最基础的功能的最简化设计。以 RP2040芯片为蓝本，设计一款类似于Raspberry Pi PICO的单片机，而单片机的最小系统无非是这几部分：电源、复位、时钟、启动模式、下载调试。


---

1、电源

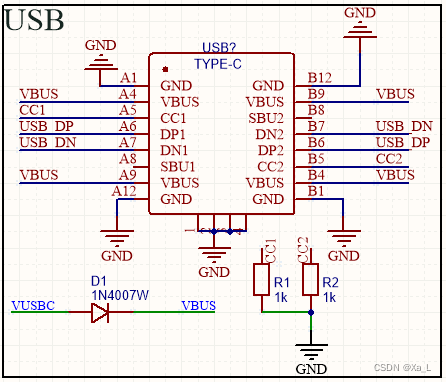

首先，这里我们采用USB线进行供电，使用Type-C接口协议。

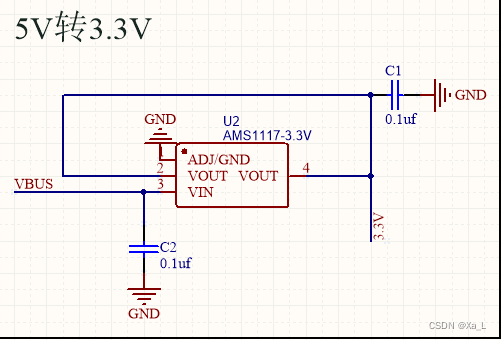

这里说一下，为什么要将5V变为3.3V供电，因为对于大多数的芯片而言，其供电电压均为3.3V。

---

2、复位



这里我未使用按钮等这类的复位按钮，而是采用一个触碰复位，当需要复位时，将镊子触碰BOOST处，即可复位。

---

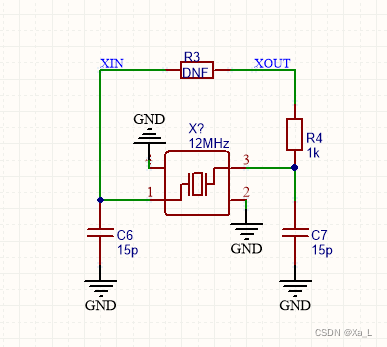

3、时钟

---

4、BOOT IO

因为这里选用的是RP2040，因为其特点，所以这里不在设置BOOT IO

• USB存储启动模式并支持UF2, 可以通过拖拽进行编程

---

5、下载 IO
