麦克风的动态范围、电源抑制比以及频率响应

1.动态范围

麦克风的动态范围是衡量麦克风能够做出线性响应的最大SPL与最小SPL之差，它不同于SNR（相比之下，音频ADC或DAC的动态范围与SNR通常是等同的）。

麦克风的SNR衡量噪底与94 dB SPL的参考水平之差，但在该参考水平以上，麦克风仍然有相当大的有用信号响应范围。麦克风能够对94 dB SPL至最高120 dB SPL的声学输入信号做出线性响应。因此，MEMS麦克风的动态范围等于其SNR + 26 dB，其中26 dB = 120 dB-94 dB。例如，ADMP404的SNR为62 dB，而动态范围为88 dB。

图1. 模拟麦克风的dB SPL输入与dBV输出的关系

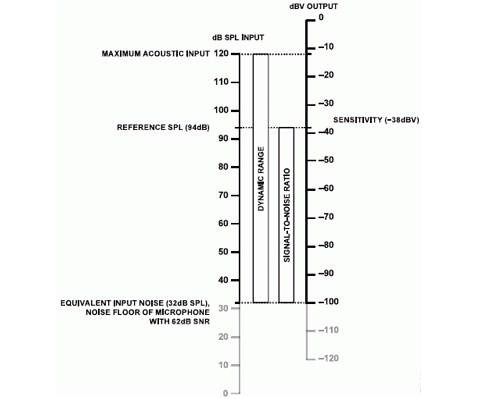

图1显示了声学输入（用dB SPL衡量）与麦克风电压输出（用dBV衡量）的关系。动态范围和SNR显示于这两个刻度轴之间，以供参考。图2利用-38 dBV灵敏度和62 dB SNR的ADMP404来显示这些关系。

图2. 数字麦克风的dB SPL输入与dBFS输出的关系

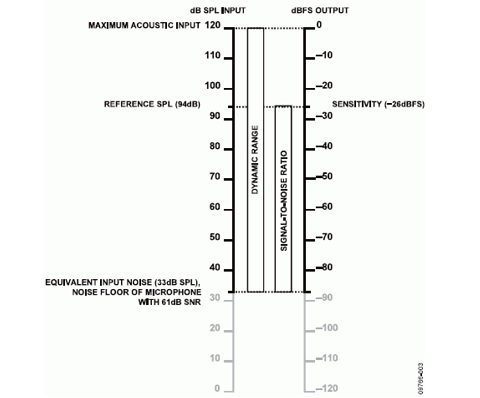

图2显示了数字麦克风的dB SPL输入与dBFS输出之间的类似关系。注意，在此图中，120 dB SPL的最大声学输入直接映射到0 dBFS输出信号。只要最大声学输入对应0 dBFS并且设置为120 dB SPL，则数字麦克风始终具有-26 dB的灵敏度。这是由灵敏度的定义（在94 dB SPL下测量）所决定的，而不是可以通过改变麦克风ASIC的增益进行调整的设计参数。

2.电源抑制比

麦克风的电源抑制比（PSRR）衡量其抑制电源引脚上的噪声，使之不影响信号输出的能力。PSRR通过将一个217 Hz、100 mV峰峰值正弦波施加于麦克风的VDD引脚来测量。PSRR测量将给出从麦克风的输出来看，此输入信号衰减了多少dB。此参数之所以使用217 Hz频率，是因为在GSM电话应用中，217 Hz开关频率通常是电源的一个主要噪声源。

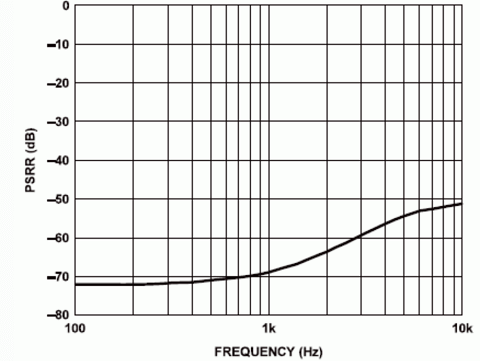

典型电源抑制比与频率的关系图

MEMS麦克风的数据手册也会显示100 Hz至10 kHz频率范围内的PSRR。这些麦克风具有出色的低频噪声抑制性能（模拟麦克风小于-70 dBV，数字麦克风小于-80 dBFS）。如上图（选自ADMP404数据手册）所示，PSRR在高频时提高到略低于-50 dB的水平。

3.频率响应

麦克风的频率响应描述其在整个频谱上的输出水平。频率上限和下限用麦克风响应比1 kHz的参考输出水平低3 dB时的频率点来描述。1 kHz的参考水平通常归一化为0 dB。在这些条件下，ADI公司的MEMS麦克风通常具有统一的100 Hz至15 kHz频率响应。

频率响应特性还包括通带内偏离平坦响应的限值。这些值表示为±x dB，说明-3 dB点之间输出信号与标称0 dB电平的最大偏差。

对于ADI公司的MEMS麦克风，低频-3 dB点以下的低频滚降为一阶（6 dB/8倍频程或20 dB/10倍频程），高频-3 dB点以上的高频滚降为二阶（-12 dB/8倍频程或-40 dB/10倍频程）。

图1. 频率响应模板

图2. 典型频率响应（实测）

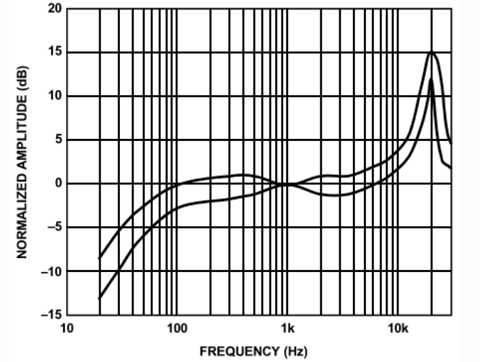

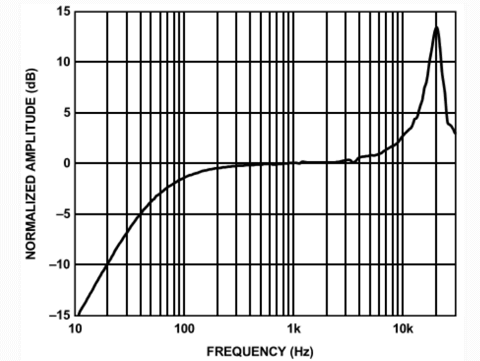

MEMS麦克风数据手册用两幅图来显示此频率响应：一幅图显示频率响应模板，另一个幅图显示典型实测频率响应。频率响应模板图显示整个频率范围内麦克风输出的上限和下限，麦克风输出保证位于此模板范围内。典型频率响应图显示麦克风在整个频段内的实际响应。图1和图2的示例为选自INMP510数据手册的两幅图。

频率响应较宽且平坦的麦克风有助于系统设计实现自然、清晰的声音。
