[小项目] 基于3.5寸淘晶驰串口屏和AIDA64的电脑性能监视器

简介

  起因是想弄个还可以的电脑性能监视器当桌面摆件，顺便能看看一些电脑的运行信息，网上看很多的方案，最常见的就是基于aida64的LCD项目中适配的厂家驱动导入自己想要的模板，因为我不需要那么花里胡哨的屏幕,所以放弃这个方案。还有的是基于国外开源的上位机代码自行开发上位机，把自己想要的数据通过自定义的协议从串口发出，之后在下位机上解析并显示数据，这个方案总的来说是挺好的，灵活性很高，但是看了很多个开源的资料还是觉得能用的数据比较少，数据多的不会用，主要还是上位机这块我没法自己去修改，也不想碰到CPU或者显卡型号没适配的，弄得麻烦，所以这个方案也放弃了。最后是看到了一个用串口屏连接到电脑并解析AIDA64发出的数据来显示的方案，刚好我手上也有串口屏，虽然网上用这种方式基本没有，可能觉得不够好看也麻烦（确实），但是对我来说就无所谓，所以我就开始自己鼓捣鼓捣。

设计思路

  1.使用AIDA64对他适配的串口屏的通道，将所需数据发送出来。
  2.串口屏通过主动解析模式将串口发出的数据解析出来并显示。
  3.将AIDA64设置为开机自启并最小化窗口。
  4.在BIOS中将电脑关机后USB接口供电关闭，实现监视器与电脑开关机同步。

项目详情

1.硬件准备

  该项目只需要一个串口屏和一条USB转串口的线，我这里用USB-TTL的CH340串口模块代替。

2.AIDA64LCD项目设置

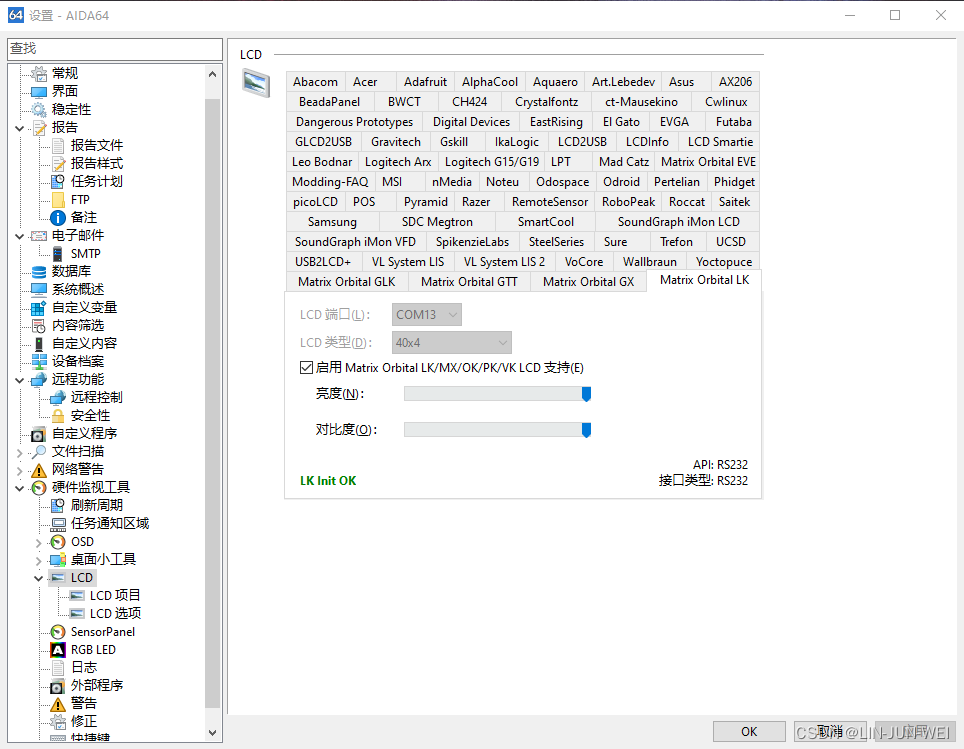

  AIDA64适配了一些1602LCD屏，图中Matrix开头的应该都可以，这里选择Matrix Oribital LK，选择好你接入设备的COM口，勾上启用再点进应用就行了。

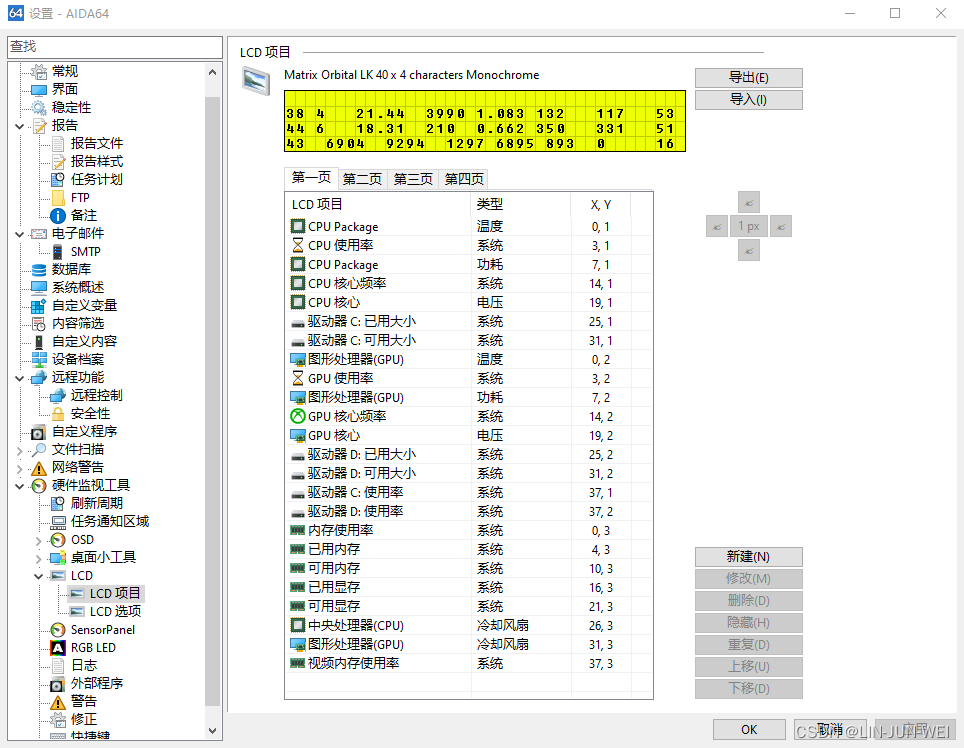

  LCD项目中的设置如下图所示，可以通过导入文件保持一致。

3.串口屏设计

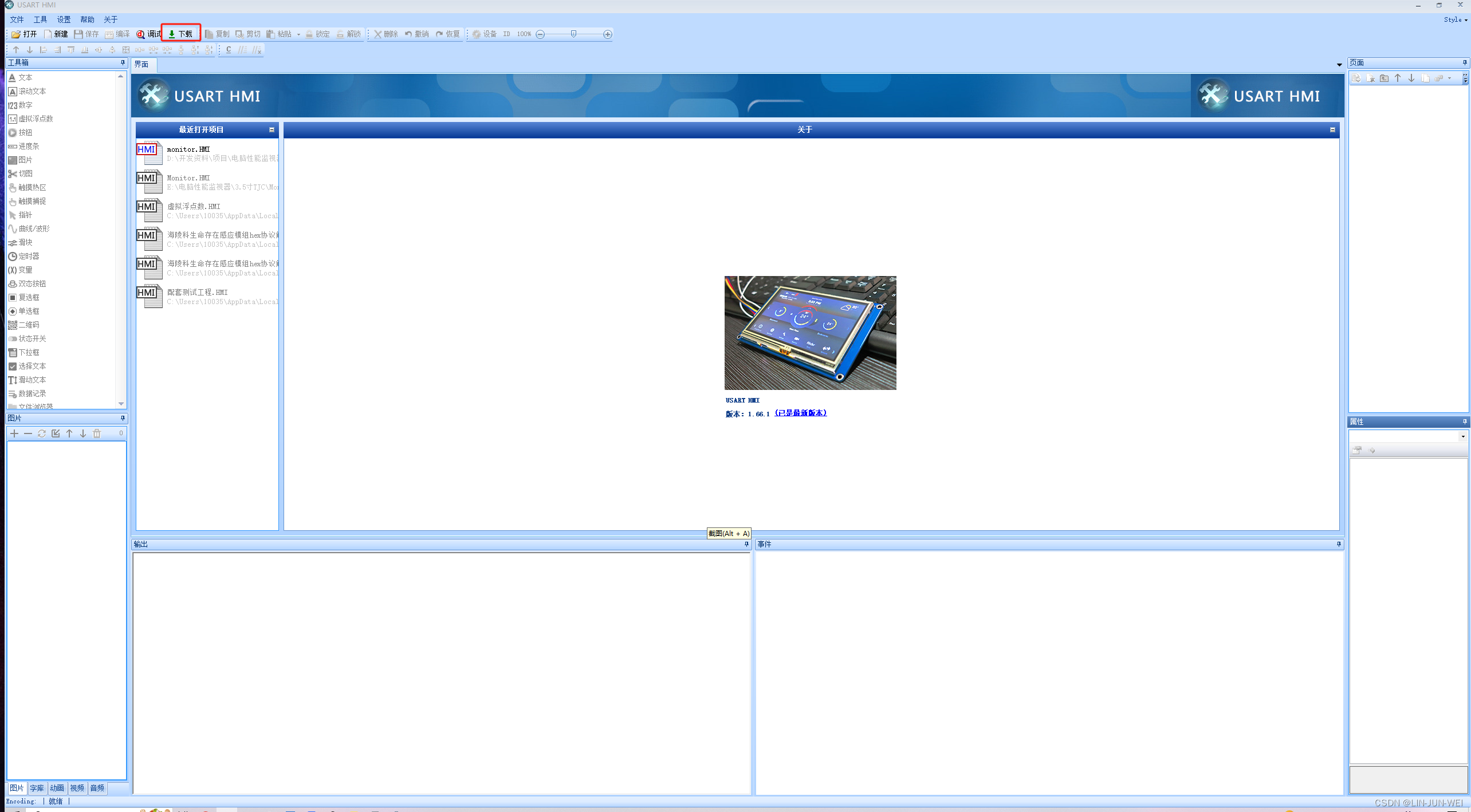

  这里我用的是淘晶驰的3.5寸串口屏，所以开发也使用淘晶驰的开发工具USARTHMI。页面的背景是用即刻设计的矢量图设计网站做的，需要的图标可以去阿里的iconfont找，设置好需要的控件，最后通过主动解析模式实现电脑性能参数的解析和显示，显示方面使用了像素风的字体，所以需要安装对应的字体文件。

UI设计

  由于AIDA64的LCD功能并没有把CPU和显卡的名称发送出来的接口，所以背景和设备名称需要手动修改。因此，根据主流设备类型，做了四张图，UI设计参考了网上的一些开源项目。

串口屏软件烧录

  可以通过串口直接烧录程序。

4.开关机同步

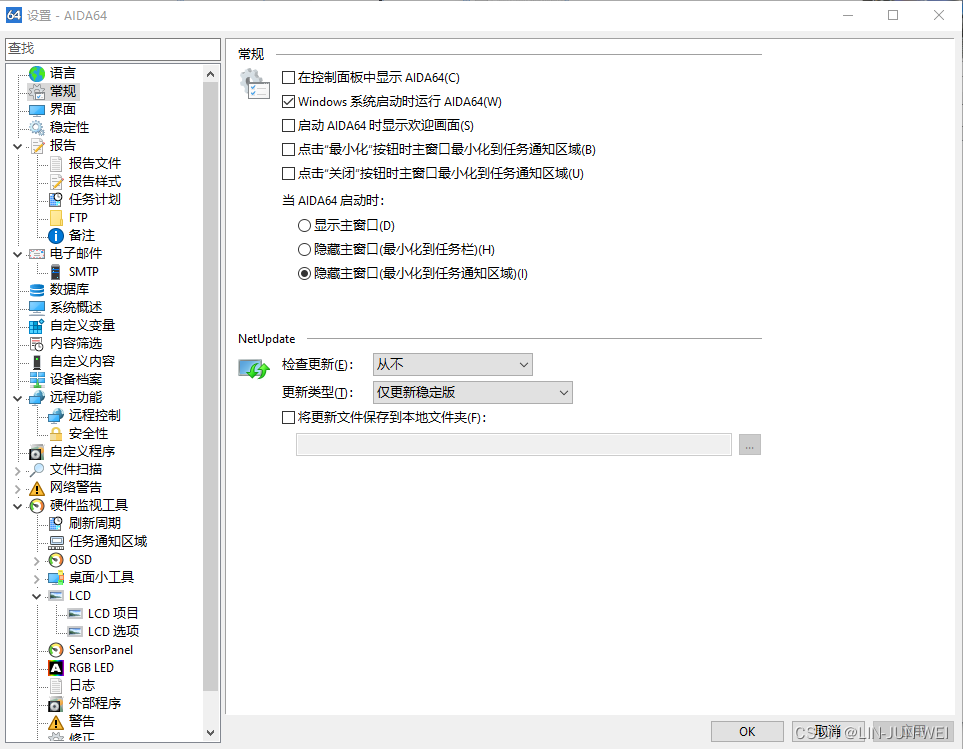

  在AIDA64的设置的常规选项中，将系统运行时自动启动和启动时窗口最小化勾上，并在自己的BIOS中找到USB在关机后的供电功能并关闭。即可实现显示屏和电脑同步开关机，一起工作。

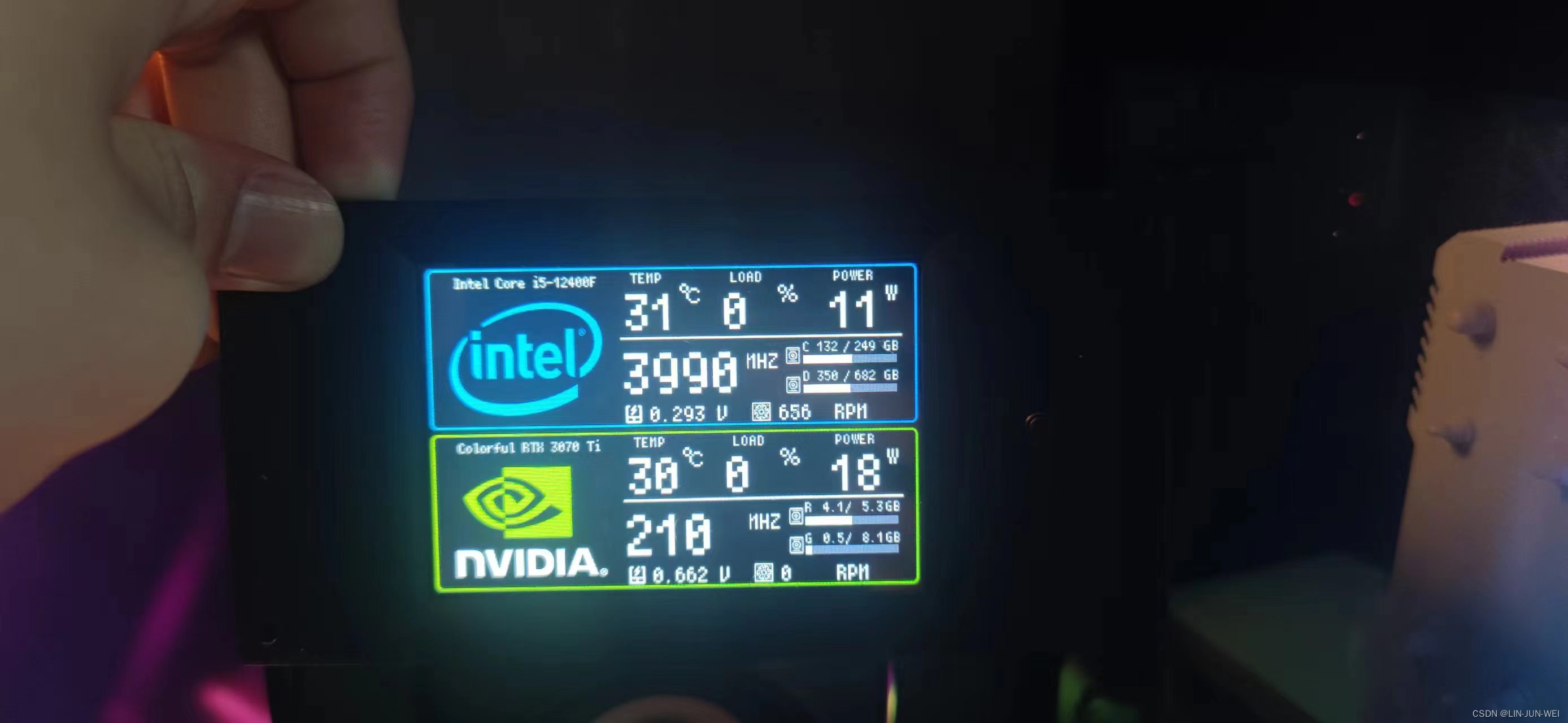

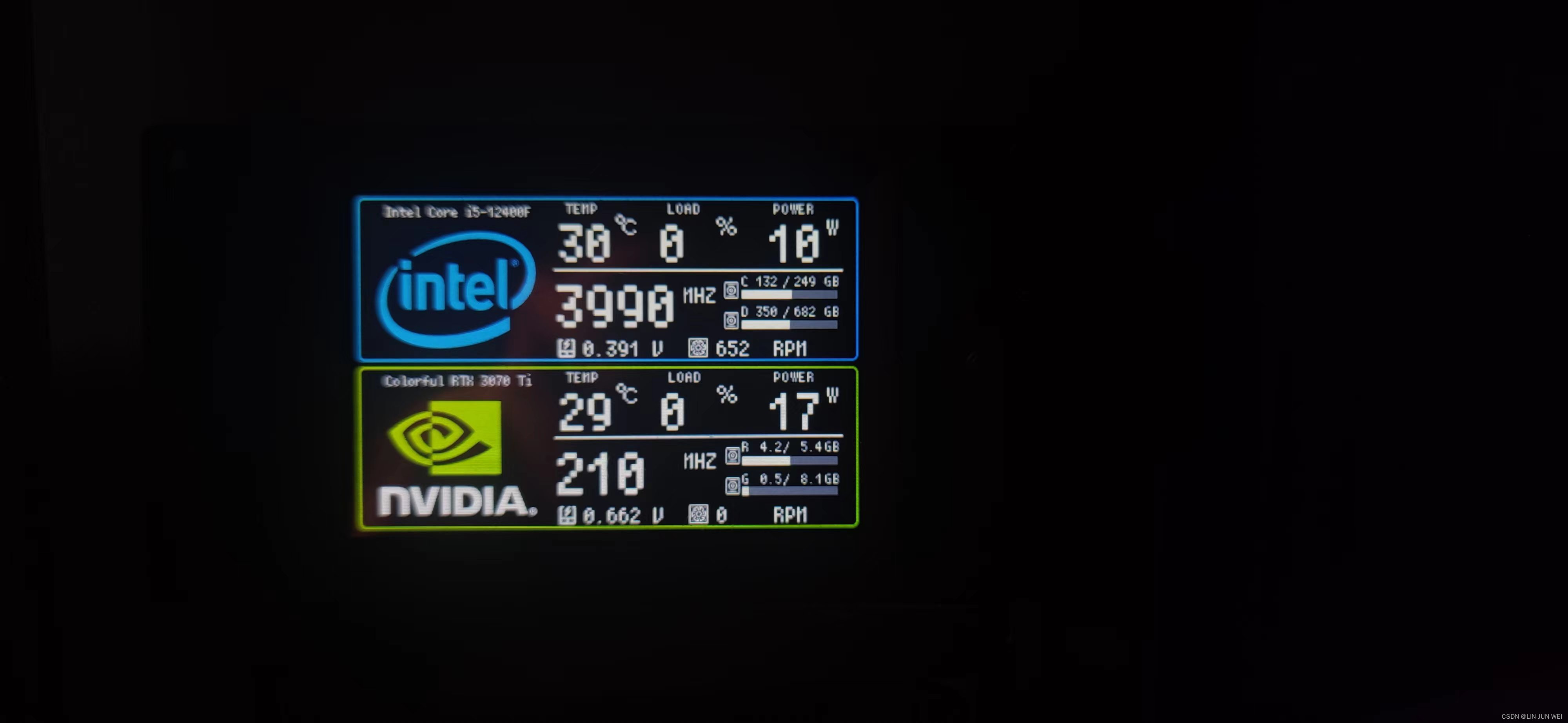

5.实现效果

6.结论

  从最终的成果能看出，这是个还不错的电脑性能监视器，至少是我个人喜欢的风格。制作方面也相对简单，不要额外的PCB，只需要购买一个屏一个串口转接线，加起来估计六十块。如果电脑配置和我类似的话，只需要做好设置和修改一下设备名称并烧入显示屏程序即可工作，AMD的设备有些参数不一样所以可能需要自己去调整，想要不同的显示参数和效果也都可以自己去修改，串口屏的使用还是非常简单的，只要有点基础的话，官网的资料也很丰富，上手没什么问题。
  可能没各种各样的模板好看，但当个小摆件还是ok的，也算是副屏的另一个思路。资料后续会更新进来。
  资料链接：https://pan.baidu.com/s/1kO4ufOSsD6S218QyzTV5TQ 提取码：nrnt
