电源篇之 DC-DC VS LDO

一、前言

       电源设计是每一块电路板中必不可少的一个环节，设计一个合适的、稳定性高的电源将会是设计成功的一半。学生时代的作品，绝大多数都不会去考虑到那么详细，一般只会关心电压的大小能否满足设计的需求，仅此罢了。然而却忽略了电源的完整性问题，那么电源完整性最重要的前提是什么呢？当然各方面因素会很多，让我来总结的话，我会说是电流的大小。

二、开篇

       电源从VRM传到用电的IC，不管中间的路径是走线，还是铜皮，或者是电缆，电阻是必然存在的物理量。我们假设传输1伏的电压，路径上有5毫欧的电阻，流过1安培电流，路径上损耗的电压就是5毫伏。对于1伏的电压来说，5毫伏可以忽略不计。但是如果传输10安培电流呢，路径上损耗的电压就是50毫伏，这个对于1伏的电压来说已经不能忽略不计了。并且更为重要的是路径上损失的电压跑哪去了呢？ 毋庸置疑最终也会转成热能，无形中增加了板载温度，给设计的电路带来隐患。
       同样的，电源从VRM传到用电的IC，中间路径不可避免会有电感存在。而IC端用电，电流也不是一个恒定值。变化的电流△I，在路径上的电感就是感应出△V，这也就是通常所说的电源噪声。电流越大，一般来说对应的△I也就可能越大，一定的电感下，感应出的△V也就越大。这个也就是我们通常说的电源的交流问题，包含了噪声、纹波等。
       所以，影响电源完整性考虑的最大因素，我认为是电流大小，电流小的时候，设计难度不大，当电流增大时，电源设计的问题变得越来越难。

       在许多人眼里，设计一个电源，只需要满足电压，电流的需求就可以使用，其实不然，这些都是表面的东西，只考虑到设计需求，那么稳定性呢？本篇将从电源的纹波、电源抑制比（PSRR）以及转换效率这三个方面来为大家分析一下开关电源以及LDO之间的区别！

基础

三、DC-DC、LDO基础知识*

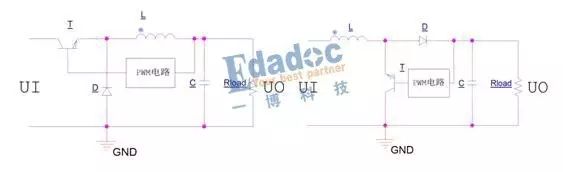

LDO与DC-DC的本质区别在于，LDO内部晶体管工作在线性区（放大状态），DC-DC内部晶体管工作在饱和区（开关状态）。首先介绍的是开关电源。说到开关电源就不能不提到两个单词buck和boost。感觉不管什么词，只要变成英文就显得特别高大上，其实这个对应的就是降压开关电路和升压开关电路。再用更接地气的说法来讲，就是串联开关电路和并联开关电路。一下子就把层次拉到熟悉的初中物理知识了，简化电路如下图所示：

       开关电源顾名思义就是通过控制晶体管的导通截止来转换电压，由于部分时间工作在截止状态，功耗比较小，发热也比较小。所以相较与线性电源模块而言，效率比较高，发热也没有那么厉害。

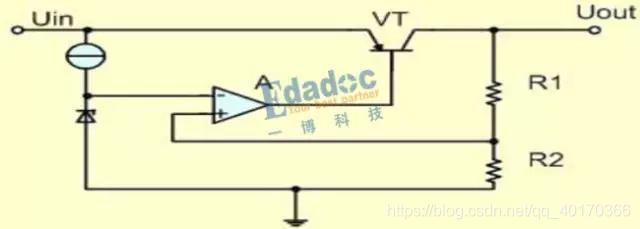

       其次来说一下LDO，low dropout regulator，中文是低压差线性稳压器，它内部的一般结构如下图：

       用到的元器件也比较简单，一个串联调整管VT，两个分压电阻R1，R2，放大器A，基准电压REF部分，然后就可以把输入和输出连接起来，由R1和R2分压得到的放大器的同相输入端电压为取样电压，放大器反相输入端电压为一个基准电压，放大器的输出用来驱动调整管，调整管的输入输出连接输入输出电压。

       然后它是怎么进行稳压的呢？接下来对它的工作原理进行分析如下：
       当输出电压Uout下降时，由R1和R2分压的取样电压（即放大器的同相输入端电压）下降，因此放大器的输出驱动电流增加，从而导致串联调整管的压降减小，即Uin-Uout减小，最终使Uout电压上升。当输出电压Uout上升时同理。

四、区别，选型参考

       1.转换效率
       两者之间之所以会造成转化效率差异，是因为它们的工作原理不同。LDO是通过调节内部的大功率MOS管的栅电位，通过分压电阻进行分压回运放的同向输入端，来达到输出稳定的电压。效率低主要就是串联调整管的内阻消耗掉了，并且最大的影响就是发热，这也就是为什么LDO的输入输出压差不能太大，另外输出电流也不能太大，不然效率降低之余造成的发热量是非常严重的。而DC/DC 是通过电感的给电容的充放电,来实现输出电压的稳定,所以效率相对与LDO 会更高。（DC-DC的特点是输入电流不连续，LDO的特点是输入电流必须连续，因此功耗大）
       与LDO不同的是，DC-DC的效率不受输入电压与输出电压的差值影响，所以当输入电压与输出电压差值很大的应用中，应尽量选择DC-DC，例如12V转3.3V，12V转5V这类应用
       2.纹波大小

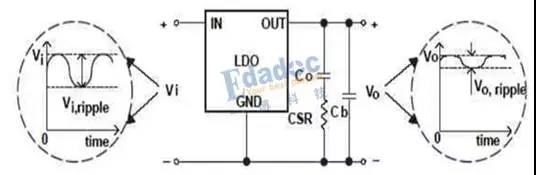

       纹波是衡量电源稳定性很重要的一个参数，尤其是LDO电源纹波有一个很正经的技术指标，叫做电源抑制比（PSRR），用输入电源变化量与转换器输出变化量的比值来表征，通常以分贝为单位，如下图：它描述的是在很宽的频域范围内的PSRR（如下文公式）需要满足对应芯片手册要求的参数，对应的PSRR的dB值越高，表明该电源的抗干扰能力越强   PSRR=20log（Vin_ripple/Vout_ripple）*

注：LDO的纹波优势比DC-DC好得多，DC-DC要通过大电感来进行滤除DC-DC内部开关管产生的尖端脉冲；
       3.负载调整率（电压跌落）
       负载调整率这个指标主要用来评判LDO电源的性能，主要描述负载电流变化时输出电压的稳定程度。

       常规知识
1、最大输出电流
  表示了DC-DC的最大带载能力，DC-DC的带载能力远大于LDO，DC-DC输出电流最大可达到几安培，LDO最大只能达到数百毫安（DC-DC是由电感（线圈）吸收或释放能量，所以过电流能力远远强于晶体管）
2、输出电压纹波
  由于DC-DC是根据电感的高速充放电原理进行电压的调节，所以输出电压纹波远远大于LDO，故而外部需要增加电感和电容进行滤波，使输出电压和电流趋于平稳（增加了元器件数量，增加了布板难度）。
3、综上所述，LDO优势在于：
    a、稳压性好，在负载波动情况较大是也能保证输出电压稳定。
    b、外部电路简单，所用元器件少，便于布板。
  但是LDO劣势也很明显：
    a、带负载能力弱，不适用于大负载的应用。
    b、压差越大效率越低，在电压范围较宽的场景中并不适用。

DC-DC的优势在于：
    a、输出电流可以很大，带负载能力强。
    b、效率高，损耗低。
  但是缺点在于：
    a、需要一定的开启时间，因为储能元件的原因导致在负载突变的情况下需要一定的响应时间（储能过程）。
    b、噪声大，开关的过程导致纹波大，这是开关电源的一个先天缺陷。
    c、外电路复杂。由于开关电源的纹波较大，所以需要外部增加滤波电路，增加了布板的复杂性。
