欢迎学习ncnn系列相关文章，从训练、模型转换、精度分析，评估到部署Android端，推荐好资源：

一、YoloV5训练自己数据集并测试
 二、ncnn编译和安装
 三、onnx模型转ncnn模型并推理可执行程序（resnet18例子）
四、yolov5-6.0Pyotorch模型转onxx模型再转ncnn模型部署
 五、训练自己YOLOv5模型转ncnn模型并部署到Android手机端

在这里插入图片描述

一、前述

上一篇博文中将YOLOv5模型转到ncnn模型后部署到电脑端Ubuntu系统上，本教程讲解如何将YOLOv5模型转到ncnn模型后落地部署到Android手机端，主要在手机上检测单帧图像。在部署过程中我最开始用的是Vivo旗下的IQOO 6SE手机，通过Android Studio打包将apk安装到手机后，一直闪退，我折磨了很久，没解决，但使用手机模拟器是能够正常安装并检测。后来我翻出了老手机，部署到小米Max 3手机上可以正常检测。

本教程的讲解会涉及到之前写的一些博客，如果有不会的，对应学习之前的博文：
使用Yolov5训练自己制作的数据集
 Android Studio详细安装教程及入门测试
 Windows系统下安装java开发环境所需的JDK开发工具包

二、源码包准备

2.1 配套源码包

本教程的配套源码包获取方法文章末扫码到公众号「视觉研坊」中回复关键字：yolov5 ncnn模型Android部署。获取下载链接。

下载解压后的样子如下：

在这里插入图片描述

2.2 官网源码包

2.2.1 ncnn版YOLOv5源码包下载

ncnn版YOLOv5源码包下载地址为：ncnn版YOLOv5

在这里插入图片描述

2.2.2 ncnn预编译库下载

ncnn官网地址为：ncnn

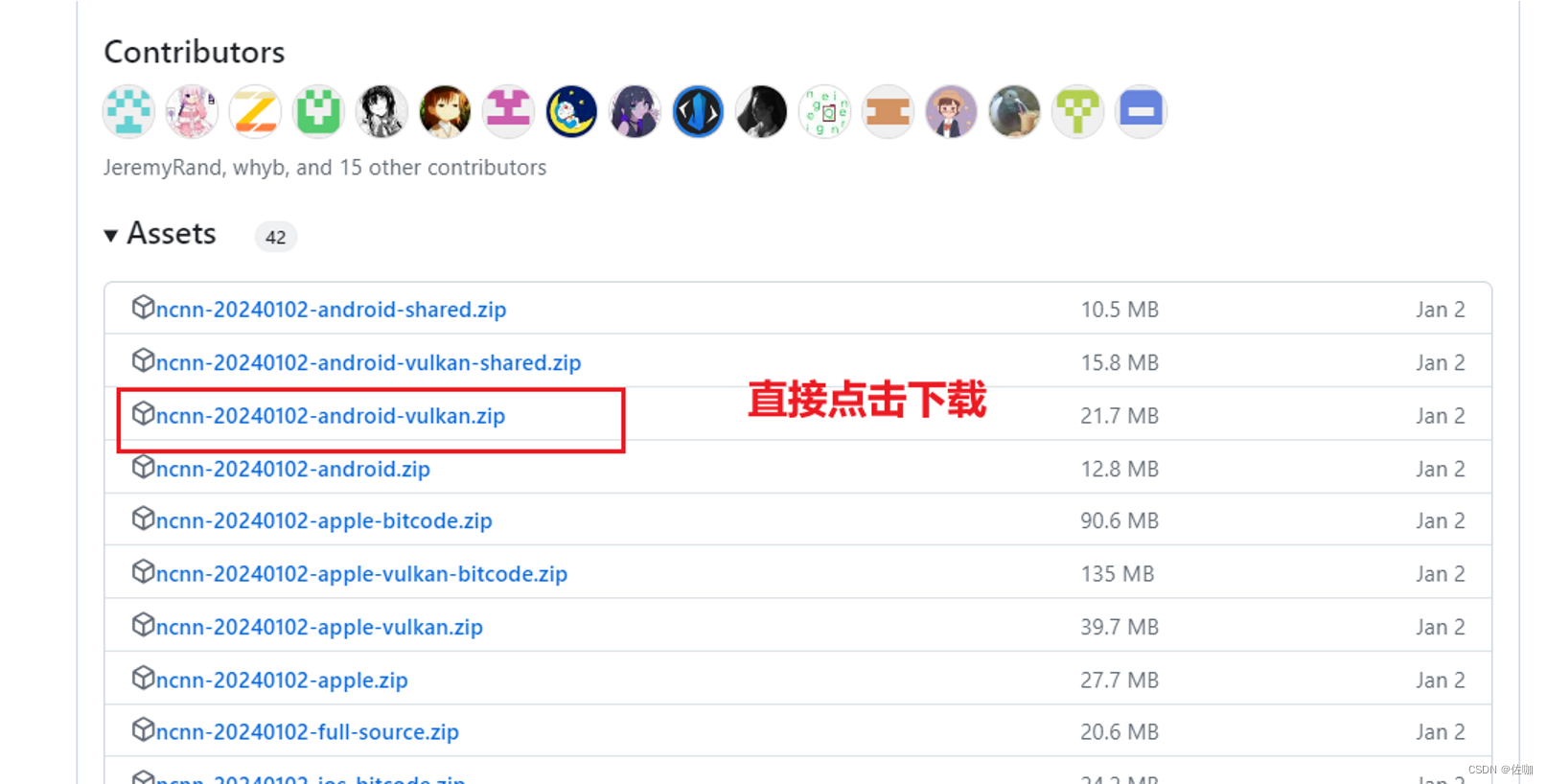

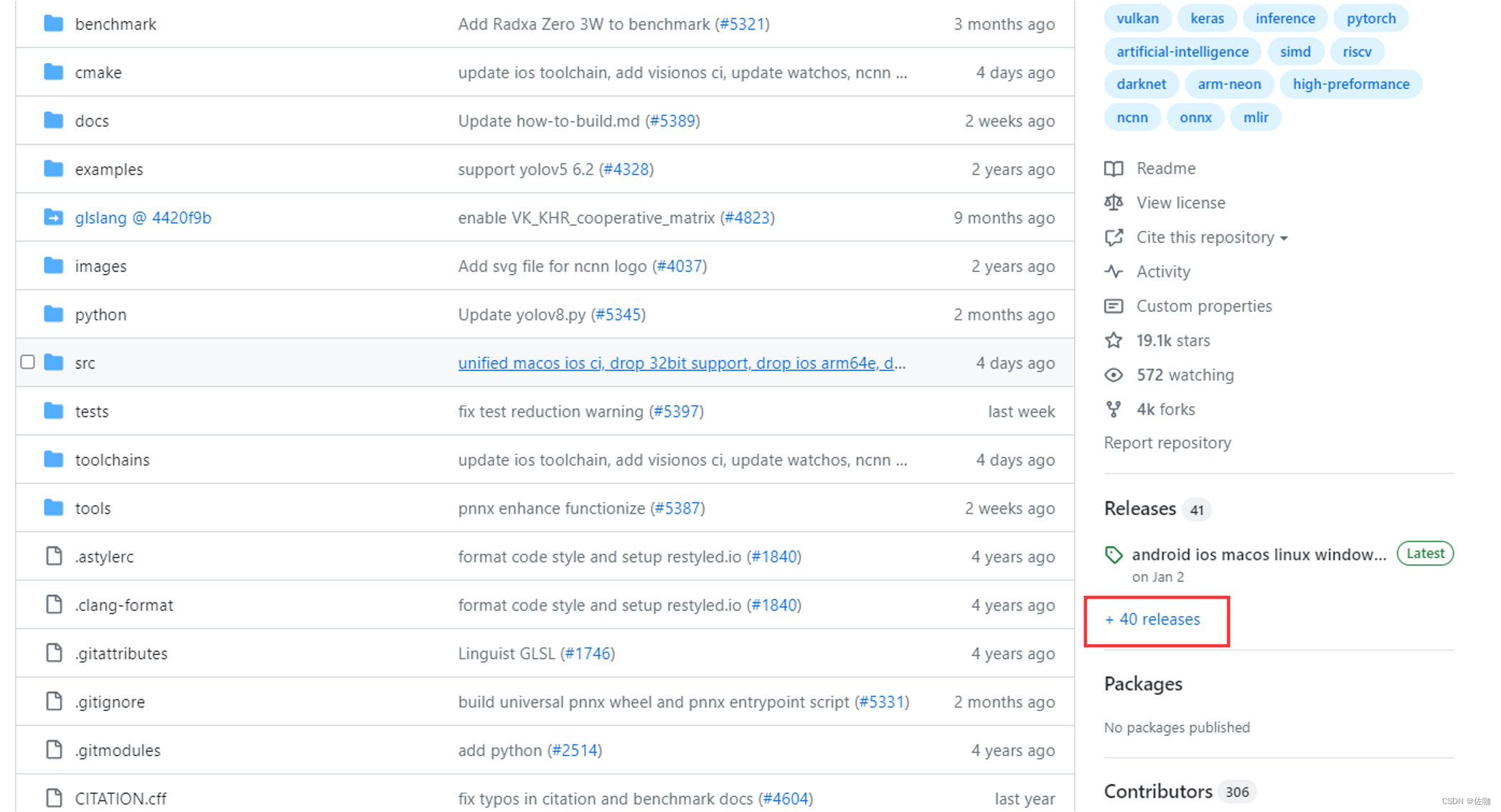

打开ncnn官网地址后，找到realses打开，如下：

在这里插入图片描述

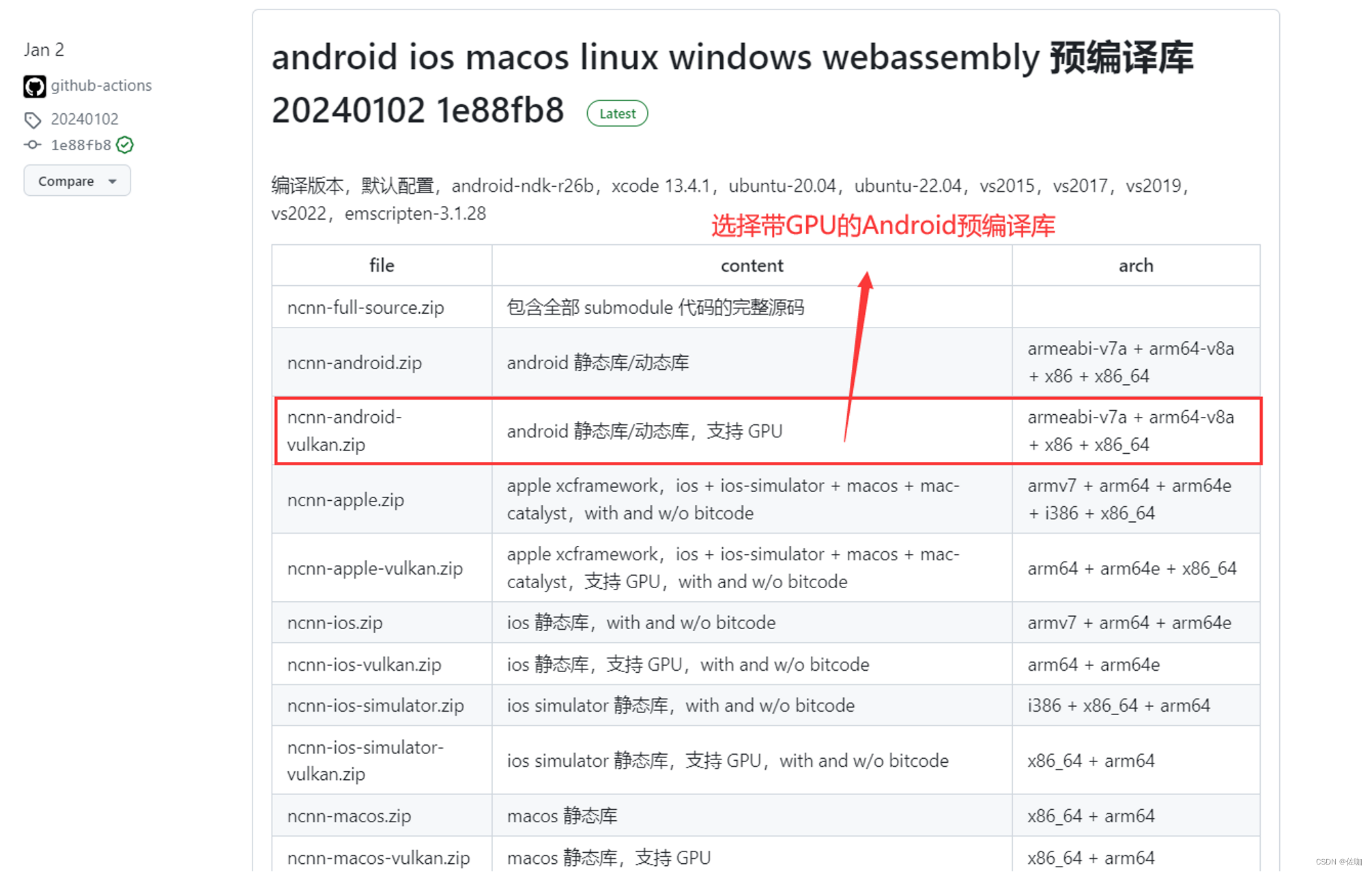

往下滑

在这里插入图片描述

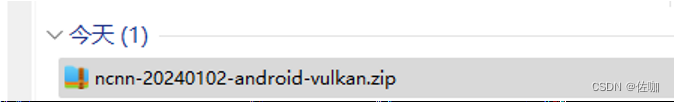

下载好后的预编译库如下：

在这里插入图片描述

2.2.3 拷贝ncnn预编译库

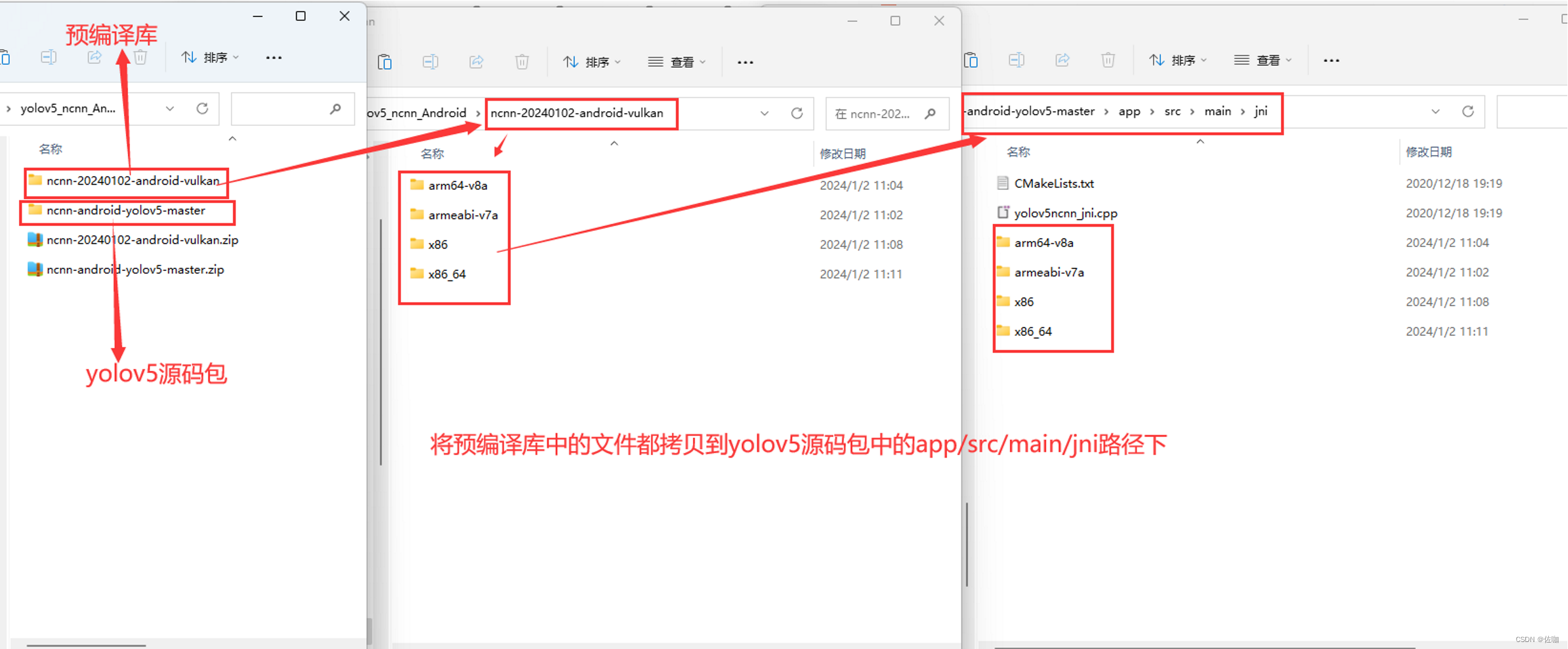

上面下载好的两个包文件解压后，将预编译库中的4个文件都拷贝到yolov5_ncnn_Android\ncnn-android-yolov5-master/app/src/main/jni目录下，如下：

三、可能遇到问题

我自己在走这条路中遇到了很多问题，这里总结一下，学者如果也遇到类似我的问题，参考一下。

上面第二步骤都完成后，使用电脑上已经安装好的Android Studio打开ncnn-android-yolov5-master工程文件。打开后第一次构建可能遇到问题见下：

3.1 gradle下载失败

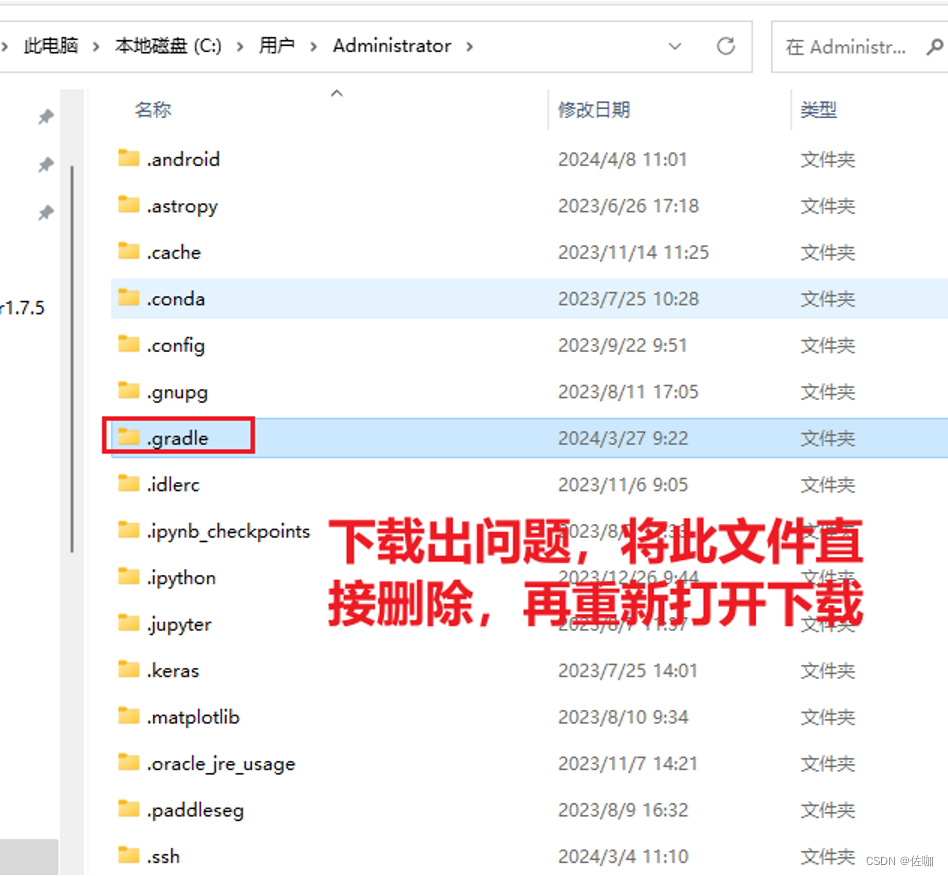

打开工程文件后会根据对应版本自动下载gradle，如果中途下载失败，可以点击reload或者直接去到C盘下找到.gradle文件夹，将整个.gradle文件夹删除，再重新下载，如下：

在这里插入图片描述

3.2 CMake问题

3.2.1 报错

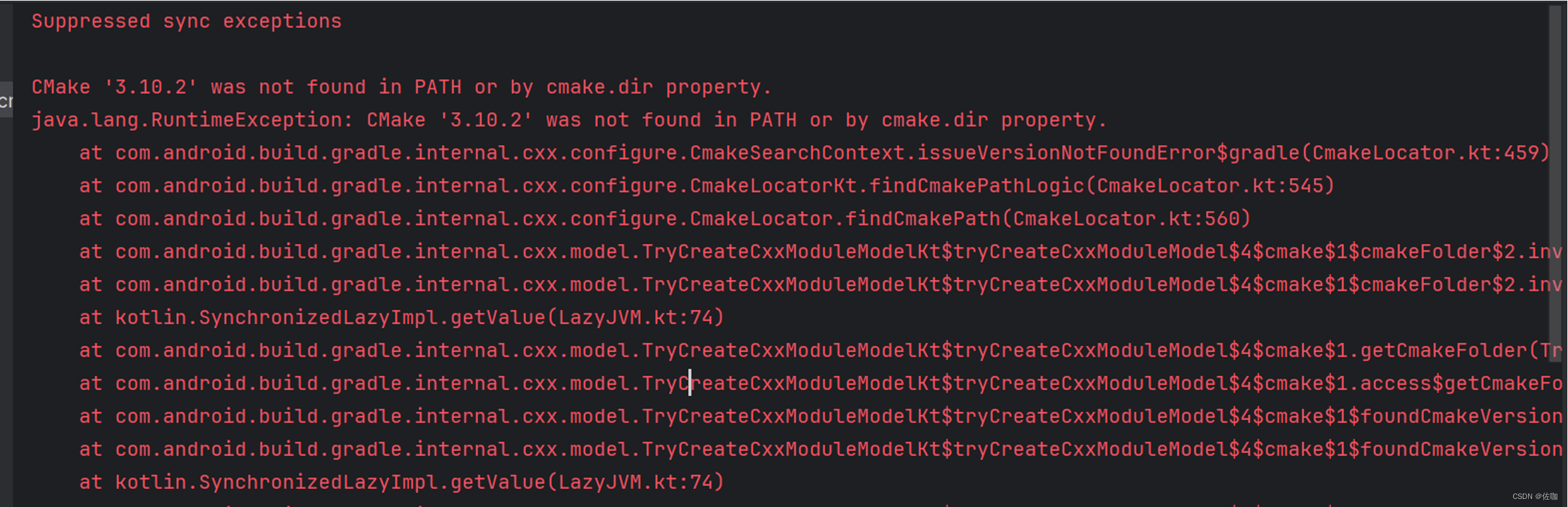

Suppressed sync exceptions

CMake ‘3.10.2’ was not found in PATH or by cmake.dir property.
java.lang.RuntimeException: CMake ‘3.10.2’ was not found in PATH or by cmake.dir property.
at com.android.build.gradle.internal.cxx.configure.CmakeSearchContext.issueVersionNotFoundError $g r a d l e (C mak e L oc a t or . k t : 459) a t co m . an d ro i d . b u i l d . g r a d l e . in t er na l . c xx . co n f i gu re . C mak e L oc a t orK t . f in d C mak e P a t h L o g i c (C mak e L oc a t or . k t : 545) a t co m . an d ro i d . b u i l d . g r a d l e . in t er na l . c xx . co n f i gu re . C mak e L oc a t or . f in d C mak e P a t h (C mak e L oc a t or . k t : 560) a t co m . an d ro i d . b u i l d . g r a d l e . in t er na l . c xx . m o d e l . T ry C re a t e C xx M o d u l e M o d e l K t$ tryCreateCxxModuleModel $4$ cmake $1$ cmakeFolder $2. in v o k e (T ry C re a t e C xx M o d u l e M o d e l . k t : 119) a t co m . an d ro i d . b u i l d . g r a d l e . in t er na l . c xx . m o d e l . T ry C re a t e C xx M o d u l e M o d e l K t$ tryCreateCxxModuleModel $4$ cmake $1$ cmakeFolder$2.invoke(TryCreateCxxModuleModel.kt:117)
at kotlin.SynchronizedLazyImpl.getValue(LazyJVM.kt:74)

在这里插入图片描述

3.2.2 问题分析

这个错误是因为 Android Studio 在构建项目时没有找到指定版本（3.10.2）的 CMake

3.2.3 解决办法

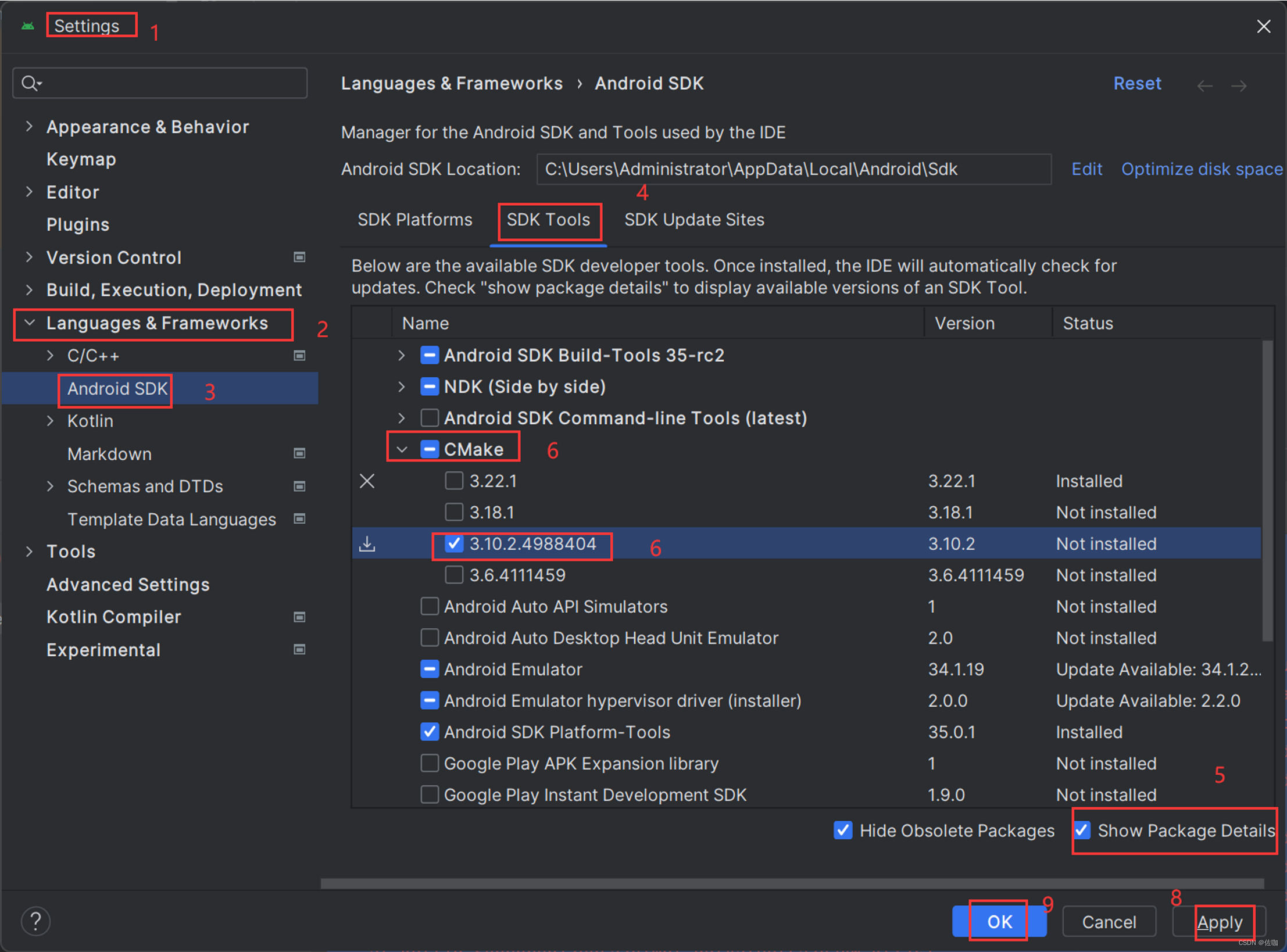

打开 Android Studio，然后选择 File -> Settings -> Appearance & Behavior -> Android SDK -> SDK Tools。

在 SDK Tools 选项卡中，找到 CMake，然后勾选 3.10.2 版本。

点击 Apply，等待下载和安装完成。
在这里插入图片描述

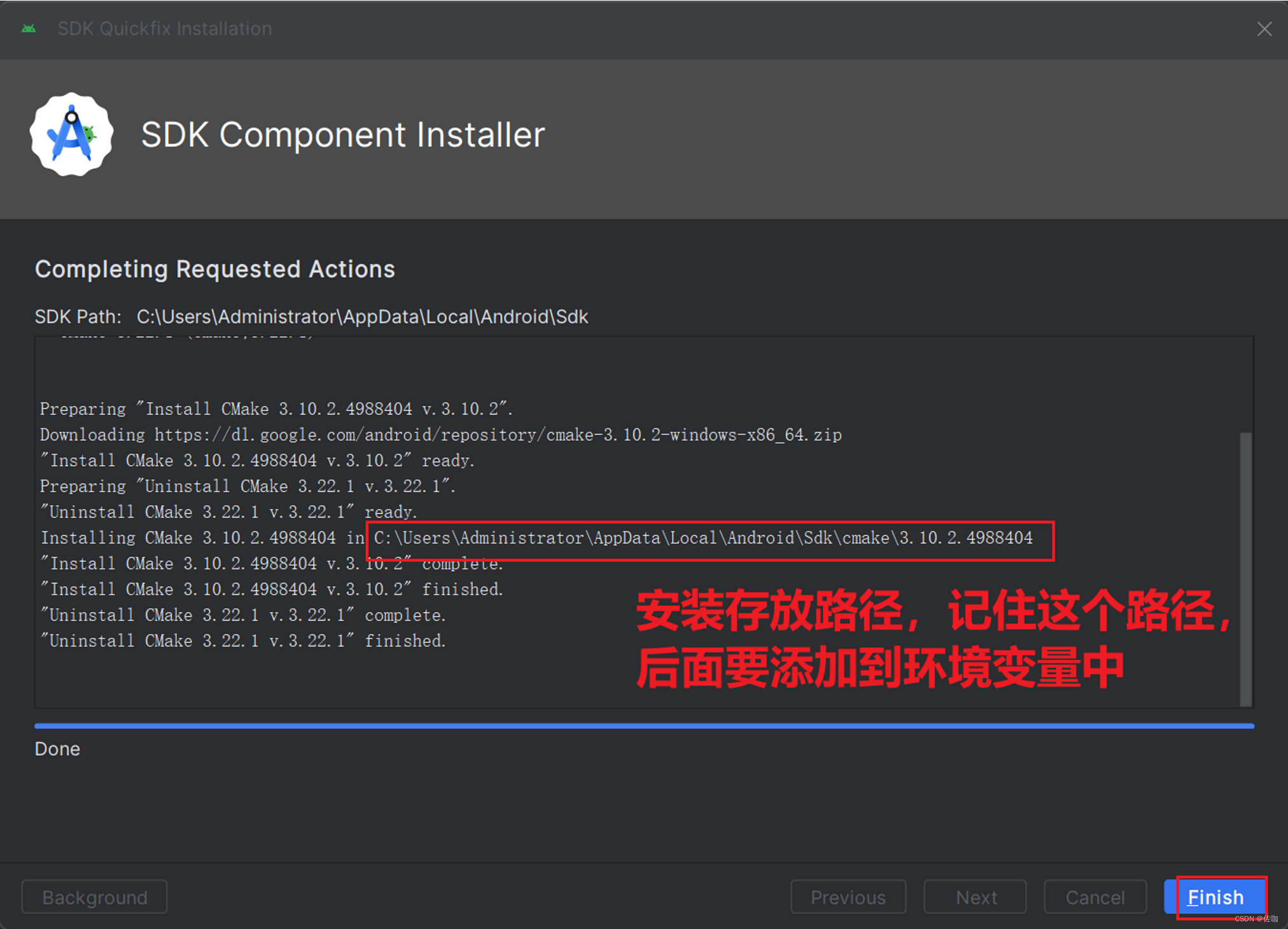

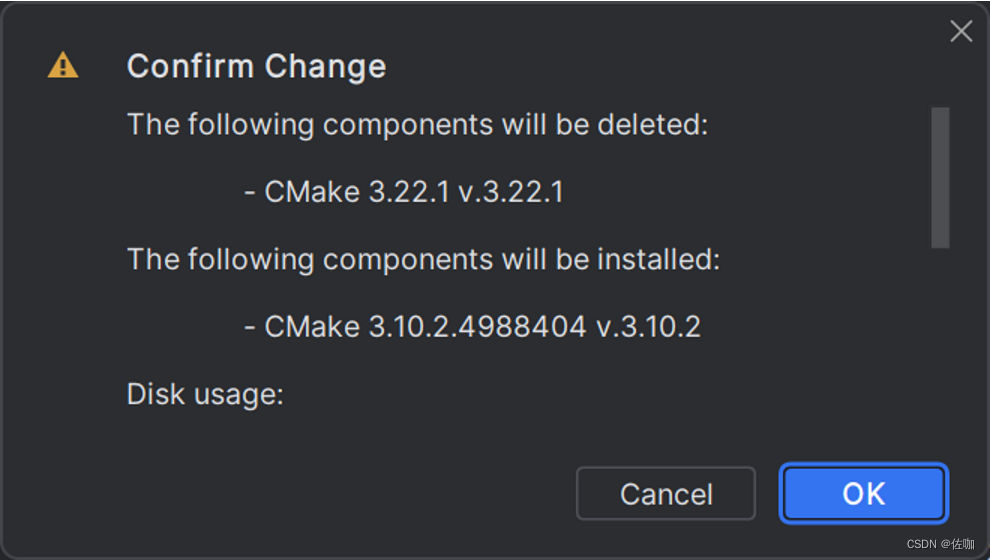

我自己原先版本是3.22.1，重新安装3.10.2版本：

在这里插入图片描述

3.2.4 添加环境变量

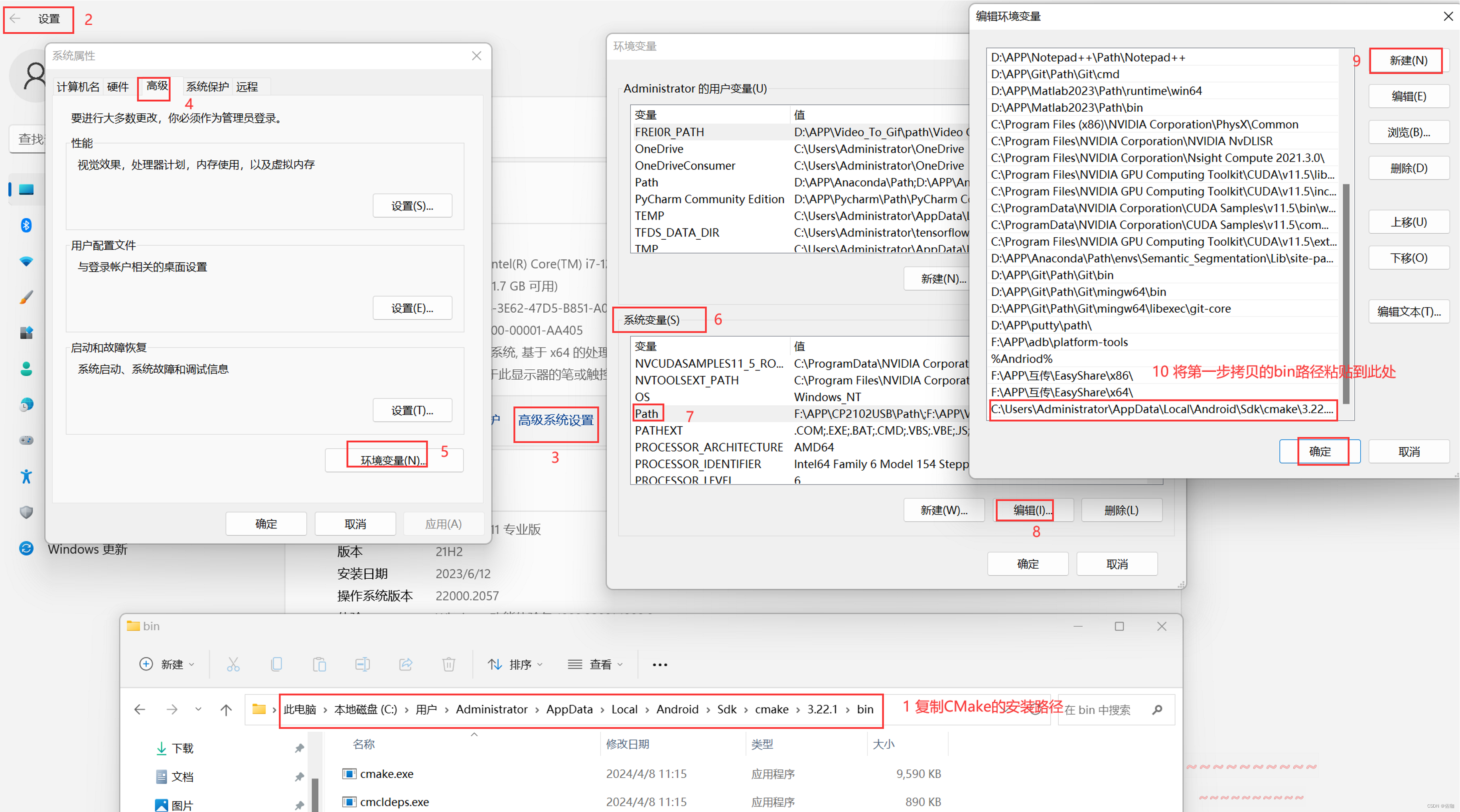

在电脑中打开系统变量，依次按照下面步骤添加环境变量：

在这里插入图片描述

3.2.5 测试CMake

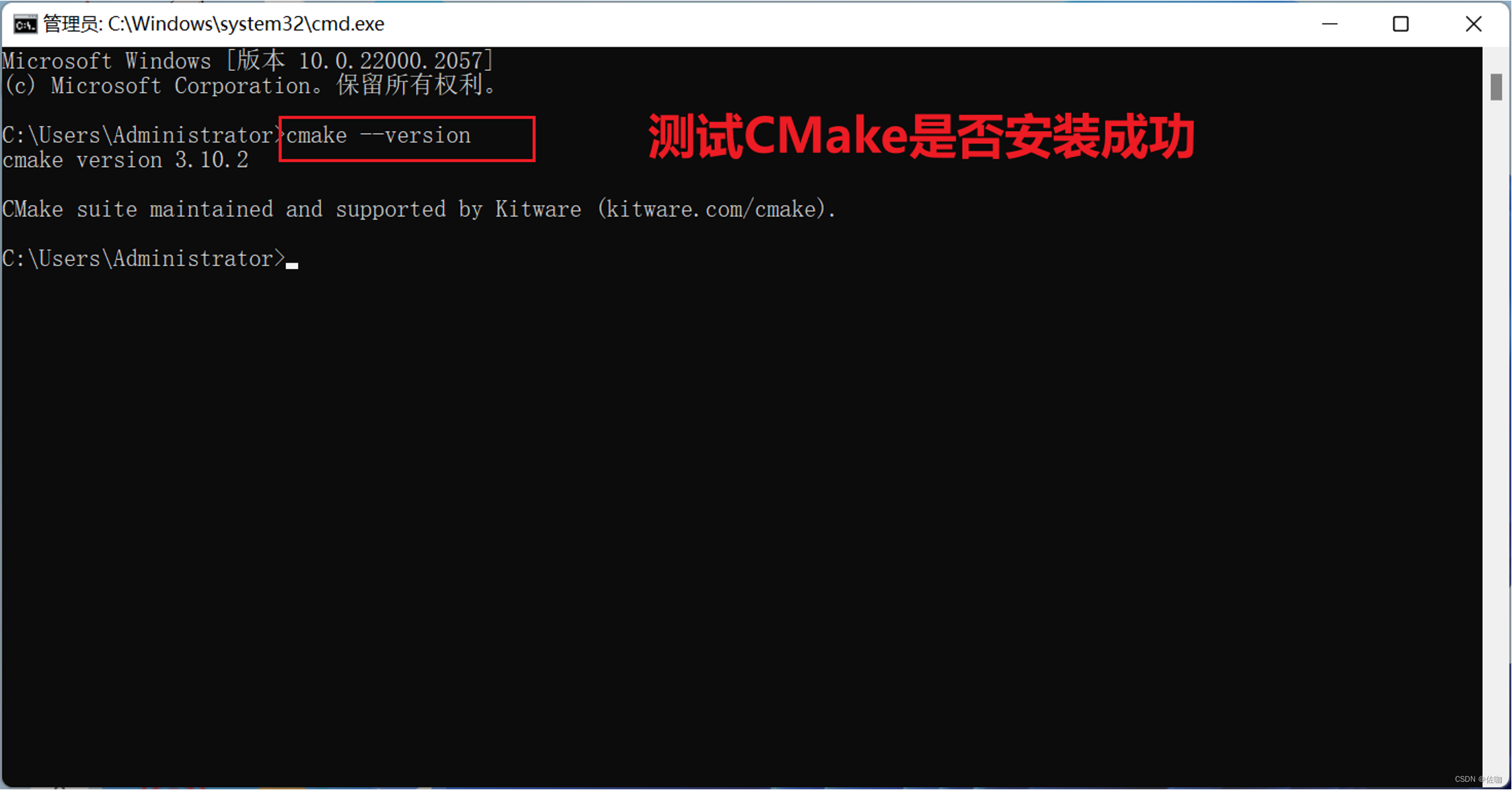

在终端输入命令，如果输出CMake版本，说明安装成：

cmake --version

在这里插入图片描述

3.3 Unable to make field private final java.lang.String java.io

完整的报错是 Unable to make field private final java.lang.String java.io.File.path accessible: module java.base does not “opens java.io” to unnamed module @5de92e13

该问题的解决办法，见我另外一篇博文：Unable to make field private final java.lang.String java.io

3.4 No toolchains found in the NDK toolchains folder for ABI with prefix: arm-linux-androideabi

3.4.1 报错

Execution failed for task ‘:app:stripDebugDebugSymbols’.

No toolchains found in the NDK toolchains folder for ABI with prefix: arm-linux-androideabi

3.4.2 问题分析

这个错误通常发生在NDK版本过高，与Android Gradle Plugin（AGP）版本不匹配时。

3.4.3 解决办法

下载低版本的NDK，下载有两种方法。

3.4.3.1 官网手动下载

手动下载NDK链接为：NDK

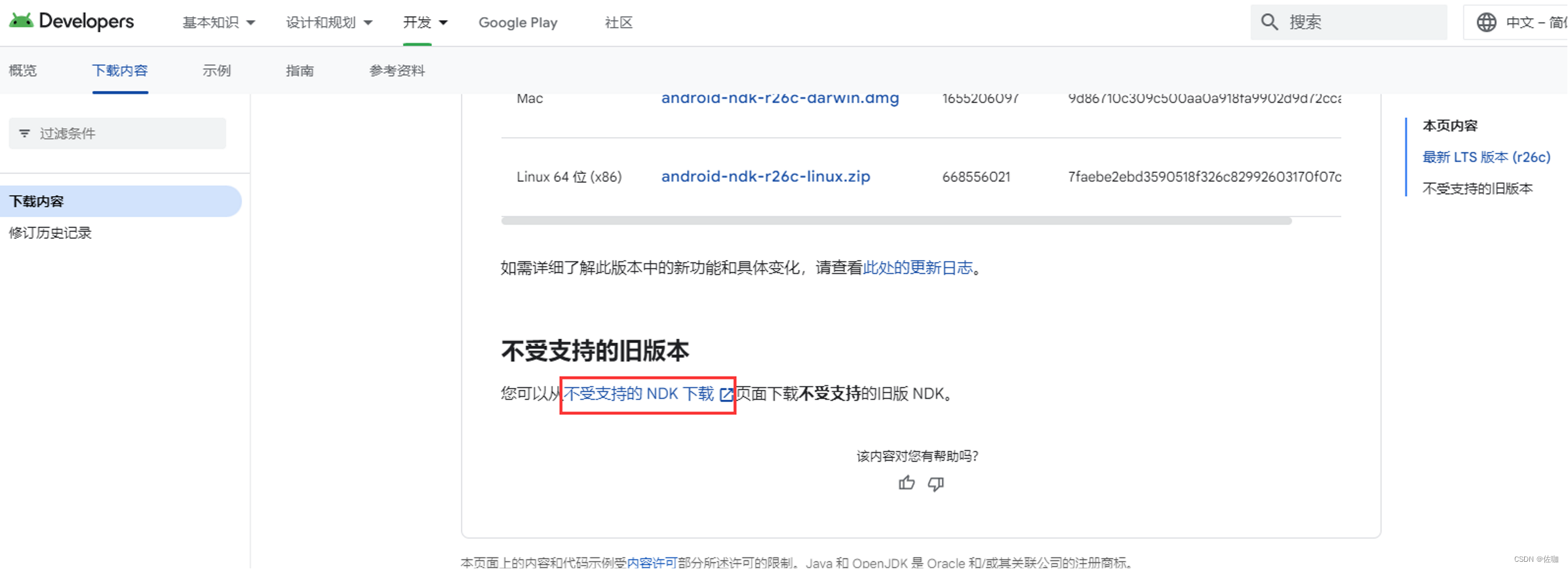

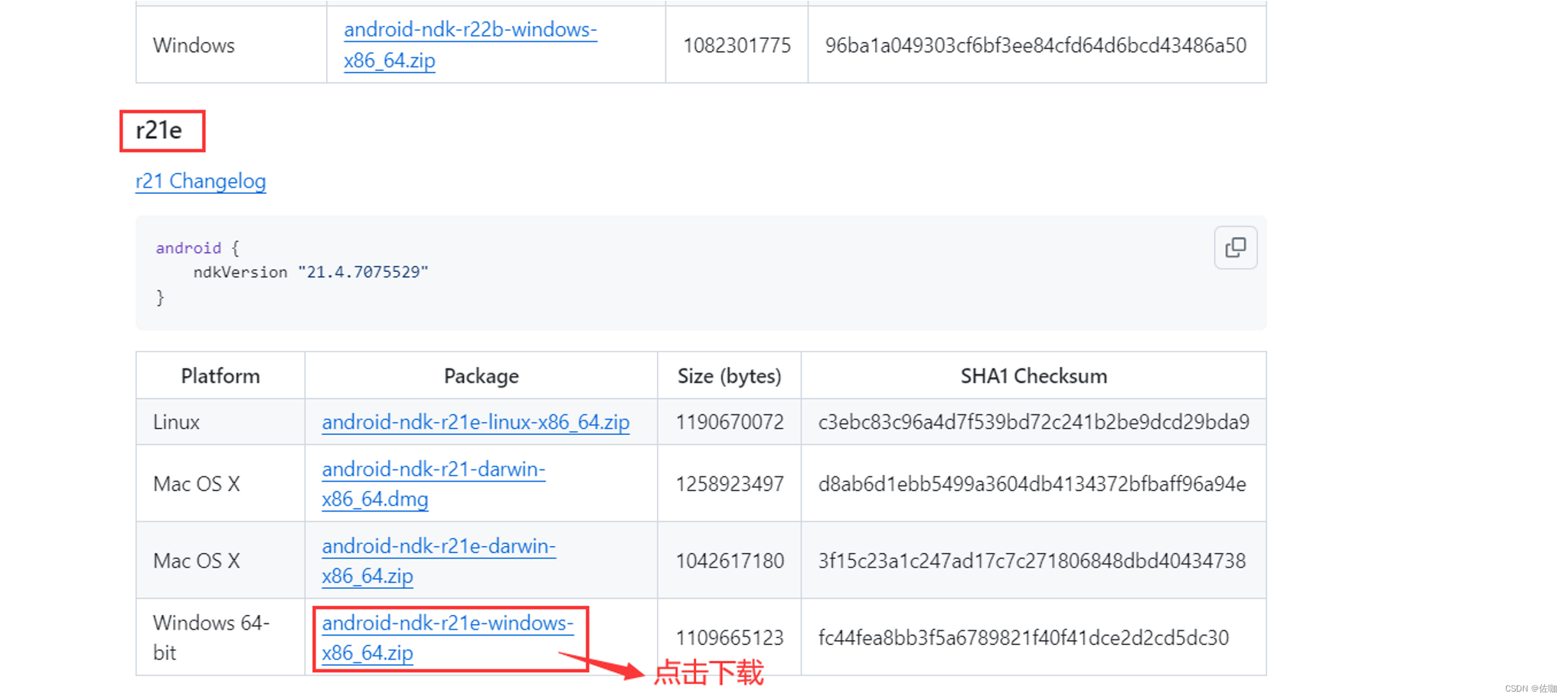

打开网页后具体下载步骤见下：

在这里插入图片描述

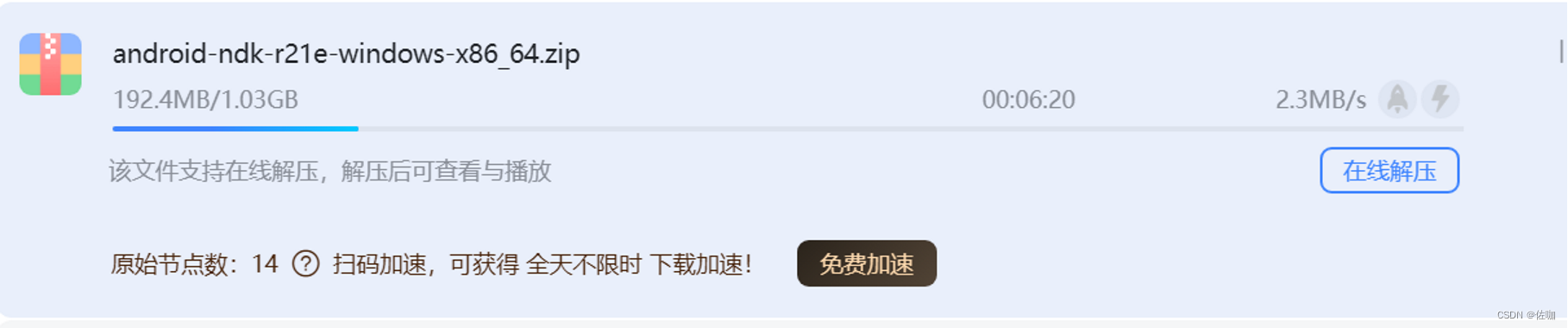

直接下载r21 ndk安装包的链接为：https://dl.google.com/android/repository/android-ndk-r21e-windows-x86_64.zip

如果下载太慢，可以将此链接复制到迅雷中下载，速度较快。

在这里插入图片描述

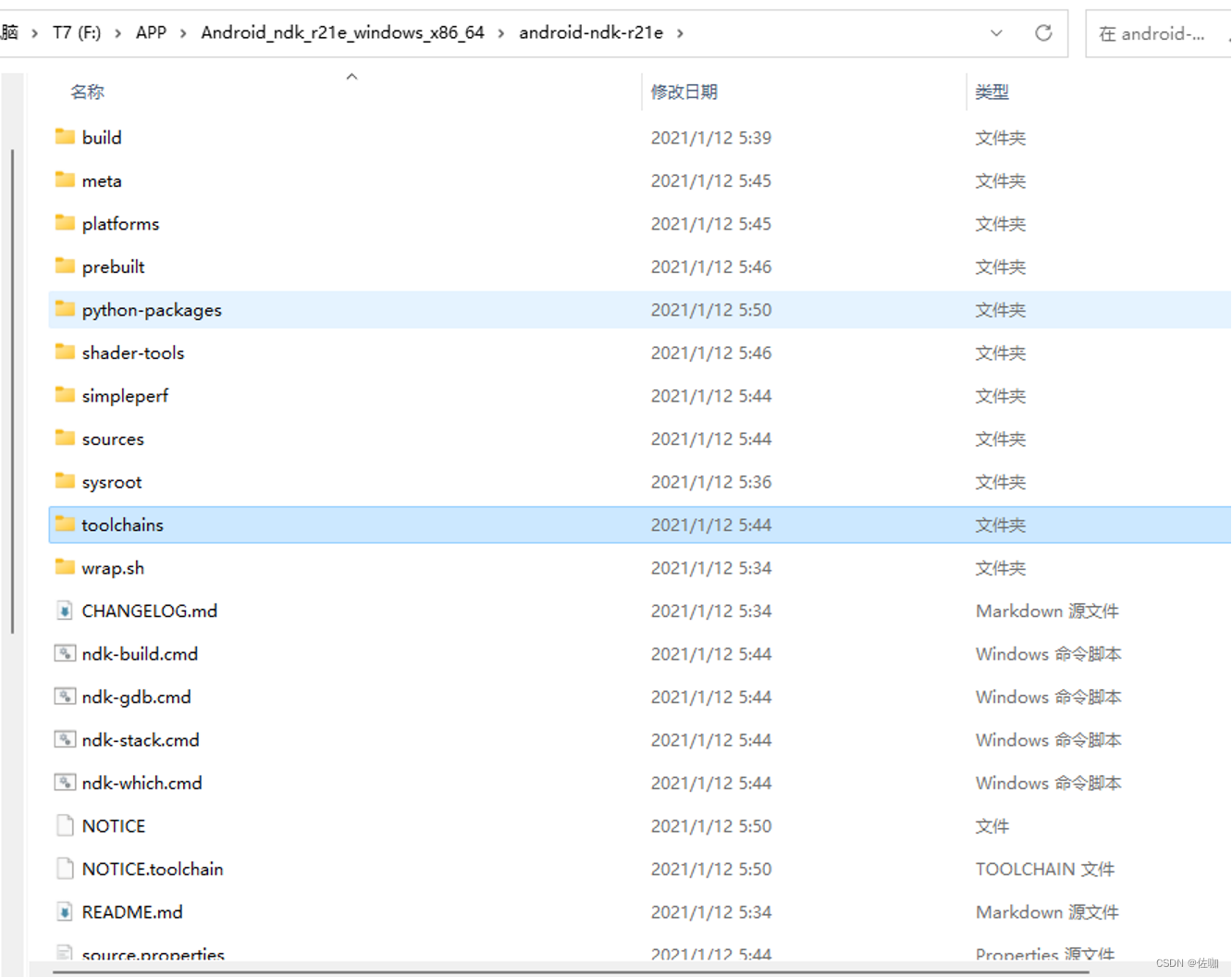

下载解压后得到的文件如下：

在这里插入图片描述

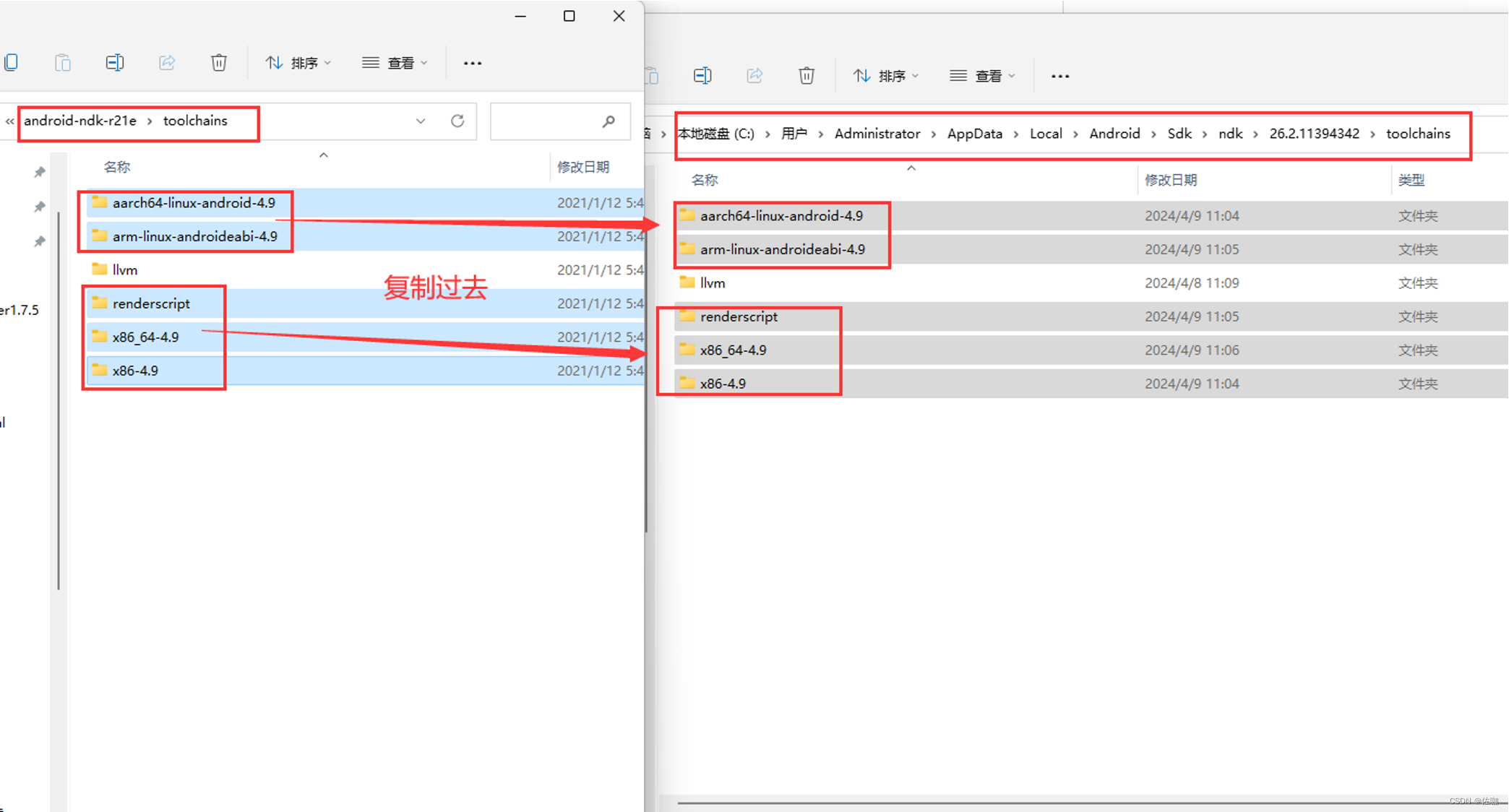

将toolchains文件夹中除了llvm的其他文件全部复制到路径：C:\Users\Administrator\AppData\Local\Android\Sdk\ndk\26.2.11394342\toolchains下

在这里插入图片描述

3.4.3.2 Android Studio自动下载

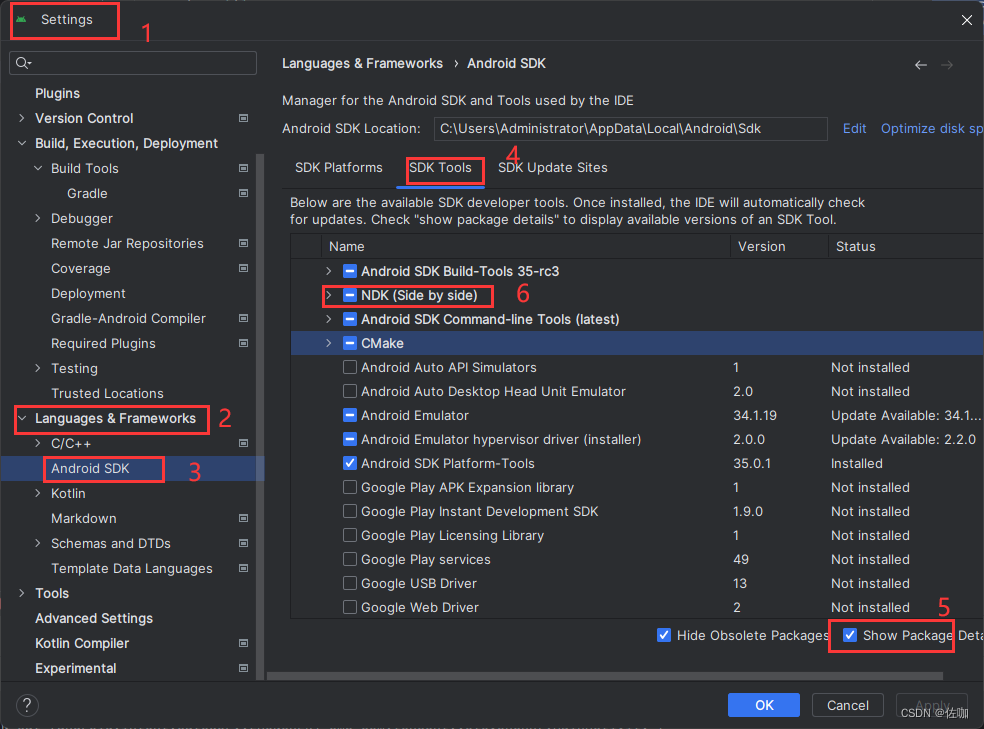

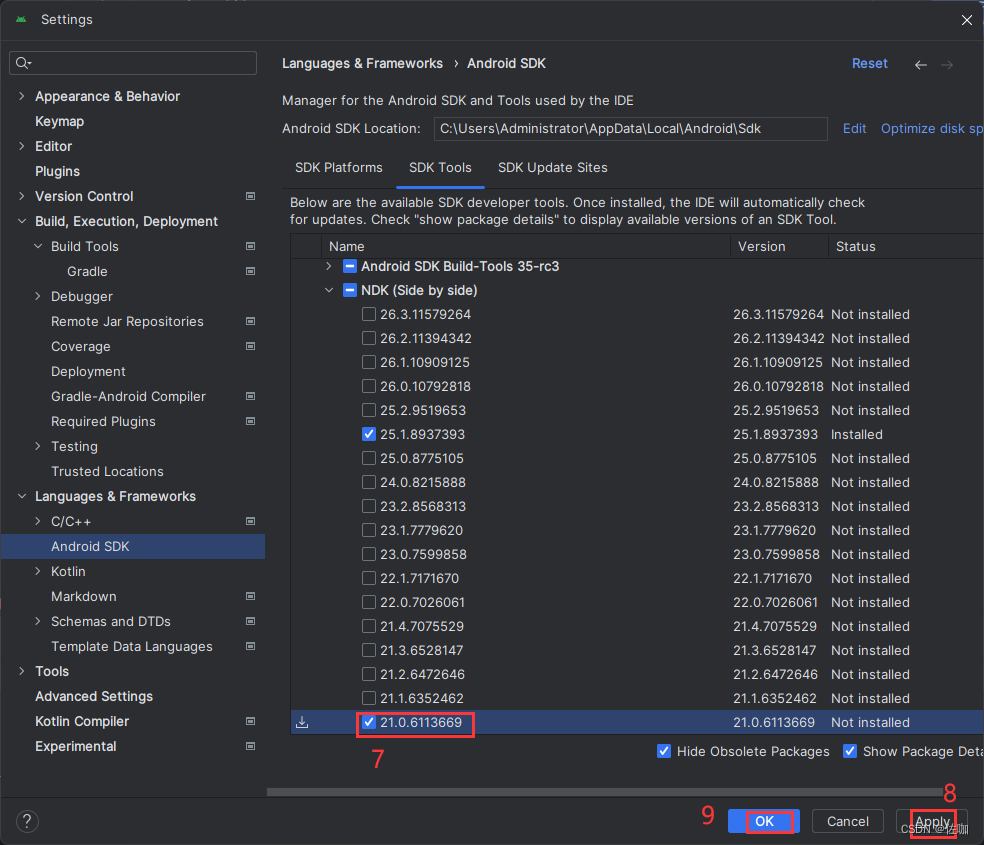

在Andriod Studio中直接下载，先打开设置，具体步骤见下：

在这里插入图片描述

通过上面方法可以直接下载低版本的NDK。

3.5 权限访问

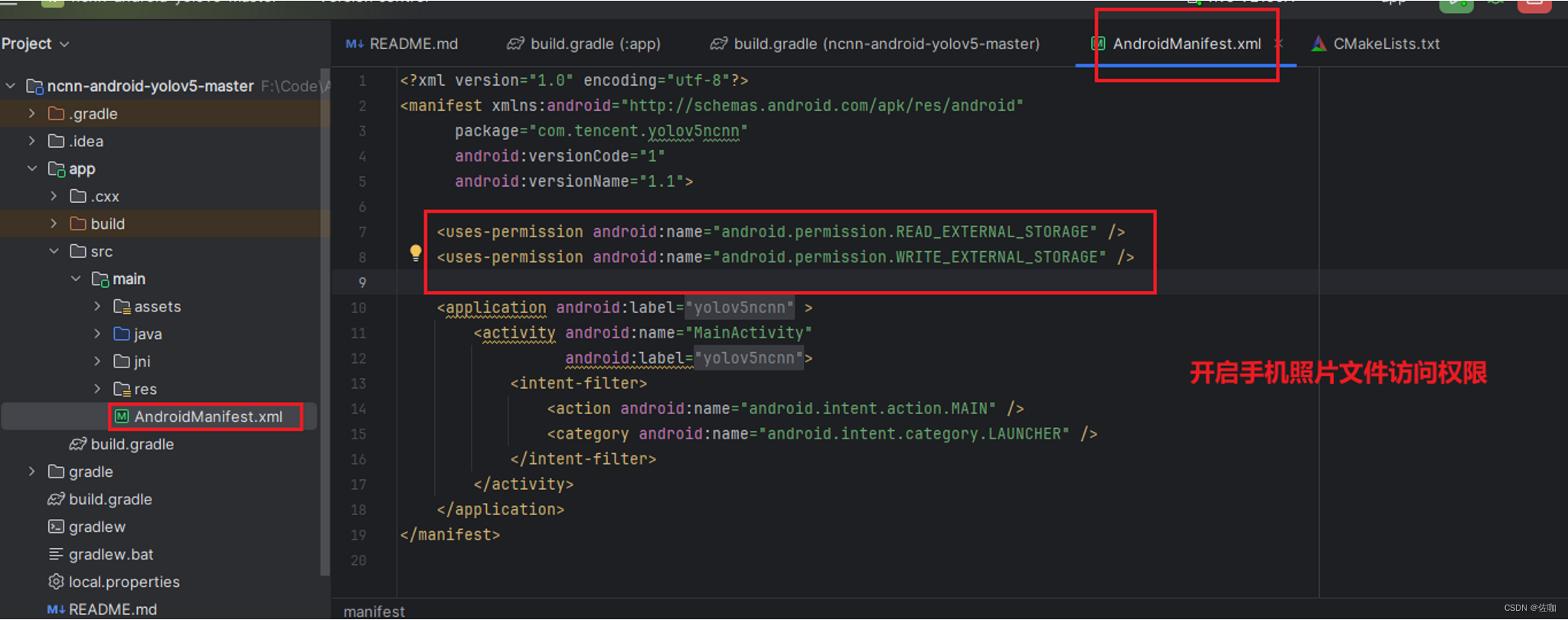

如果安装后没有权限打开，在AndroidManifest.xml文件中加入下面语句：

<uses-permission android:name="android.permission.READ_EXTERNAL_STORAGE" />
<uses-permission android:name="android.permission.WRITE_EXTERNAL_STORAGE" />

在这里插入图片描述

四、官网模型部署

在第二步骤中从官网上下载得到的源码包中，已经包含了官网提供的ncnn模型，位于ncnn-android-yolov5-master/app/src/main/assets目录下。

4.1 CMakeLists.txt文件参数修改

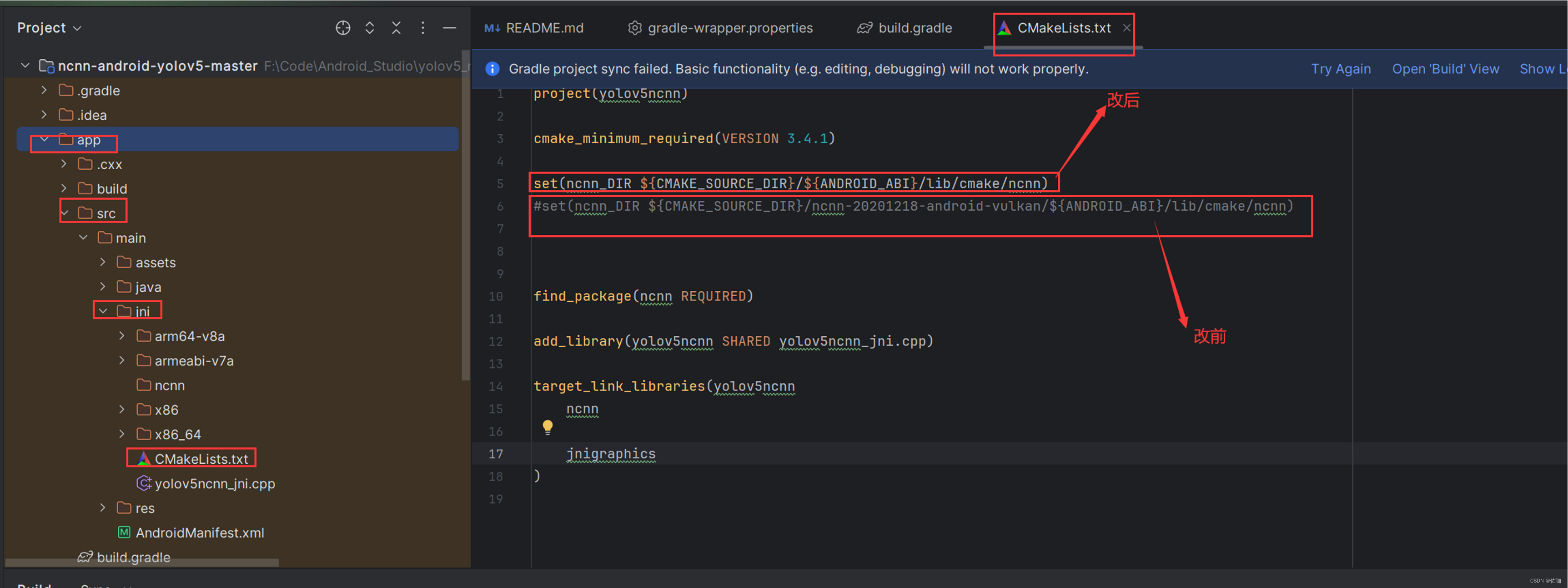

CMakeLists.txt文件中需要修改的地方见下：

在这里插入图片描述

4.2 指定部署平台

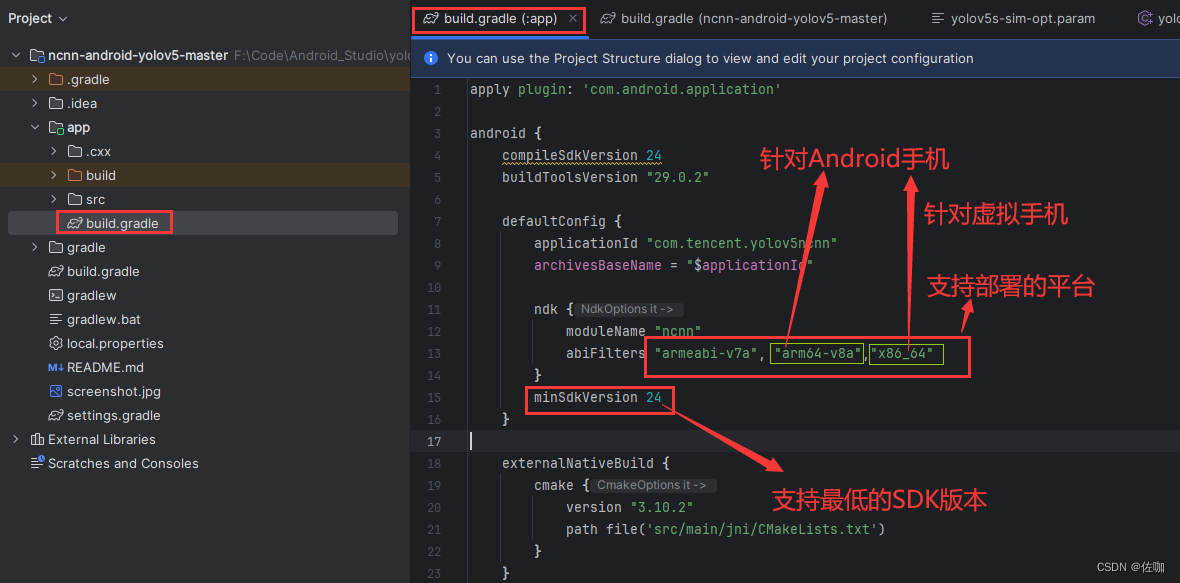

在build.gradle文件中修改部署平台，见下：

在这里插入图片描述

4.2 构建

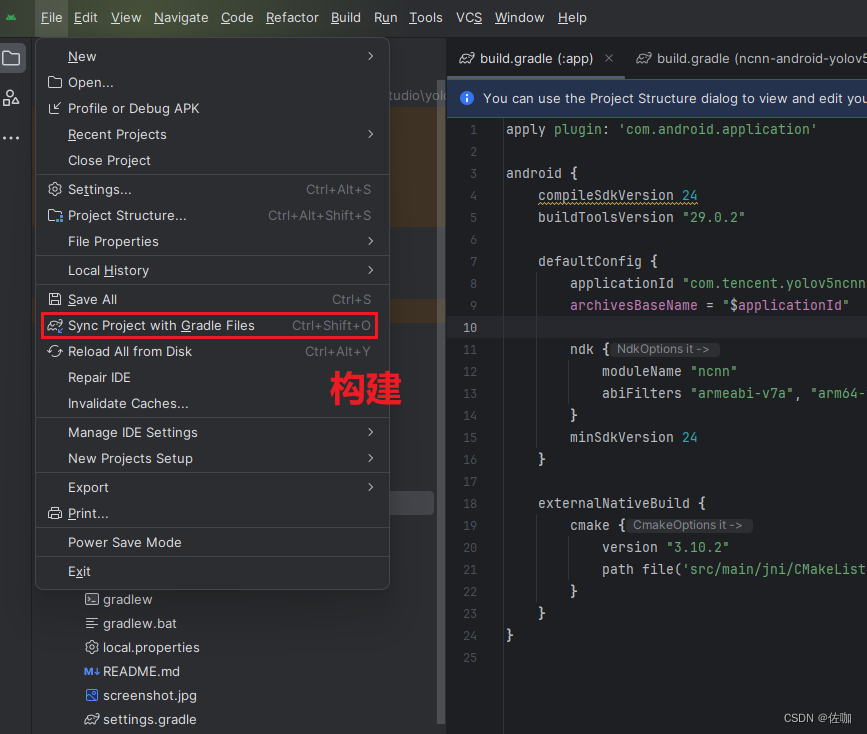

以上都准备好后，重新构建：

在这里插入图片描述

build文件中会保留上一次构建生成的信息，有时会影响构建，可以直接删除后重新构建生成：

在这里插入图片描述

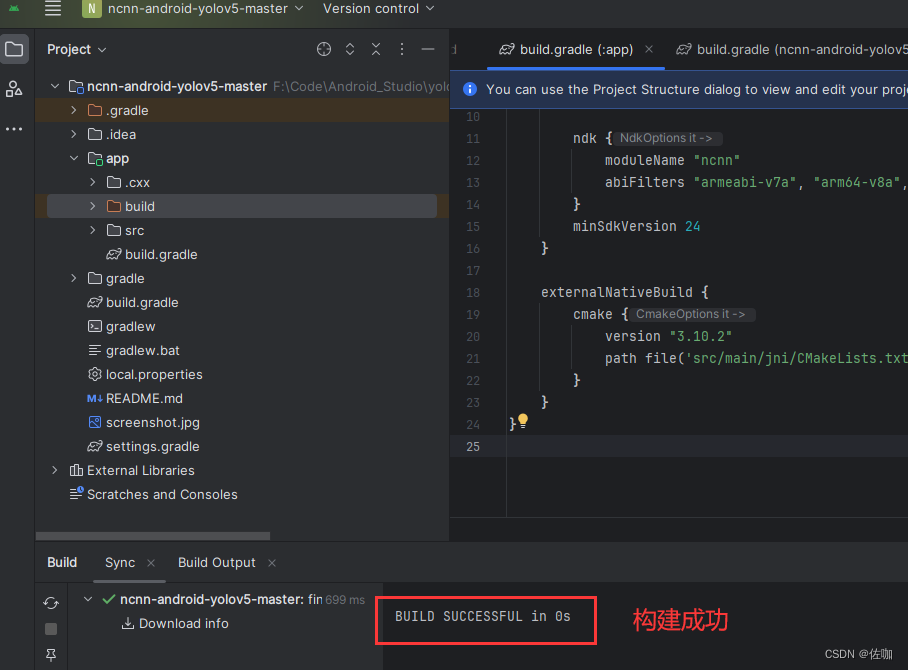

构建成功样子如下：

在这里插入图片描述

4.3 连接手机

先在手机上开启开发者选项，不同手机开启方法不一样，之前写过一篇关于vivo手机开启开发者选项的方法，参考：vivo手机开启开发者选项

打开开发者选项后，用数据线连接手机和电脑具体见下：

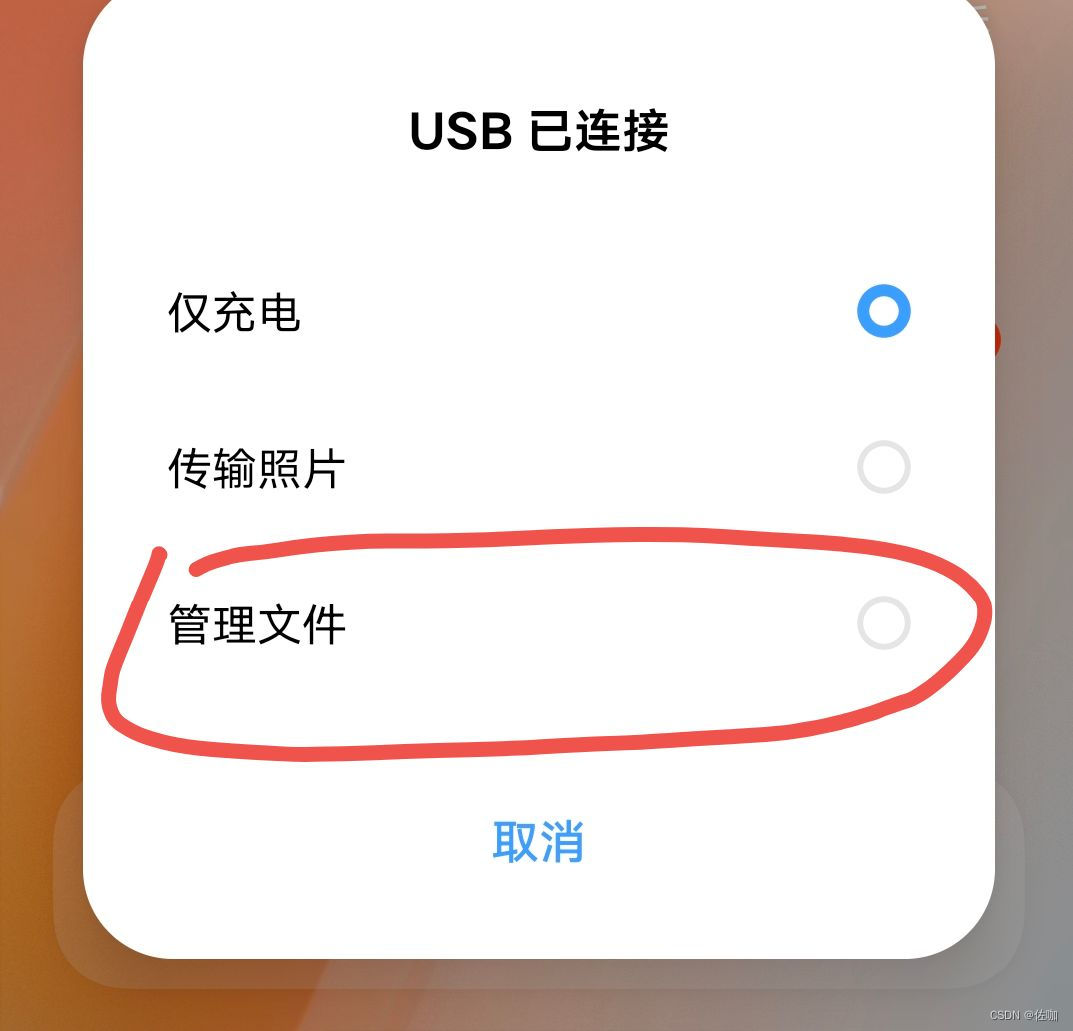

最开始连接会弹出下面窗口，选择传输文件：

在这里插入图片描述

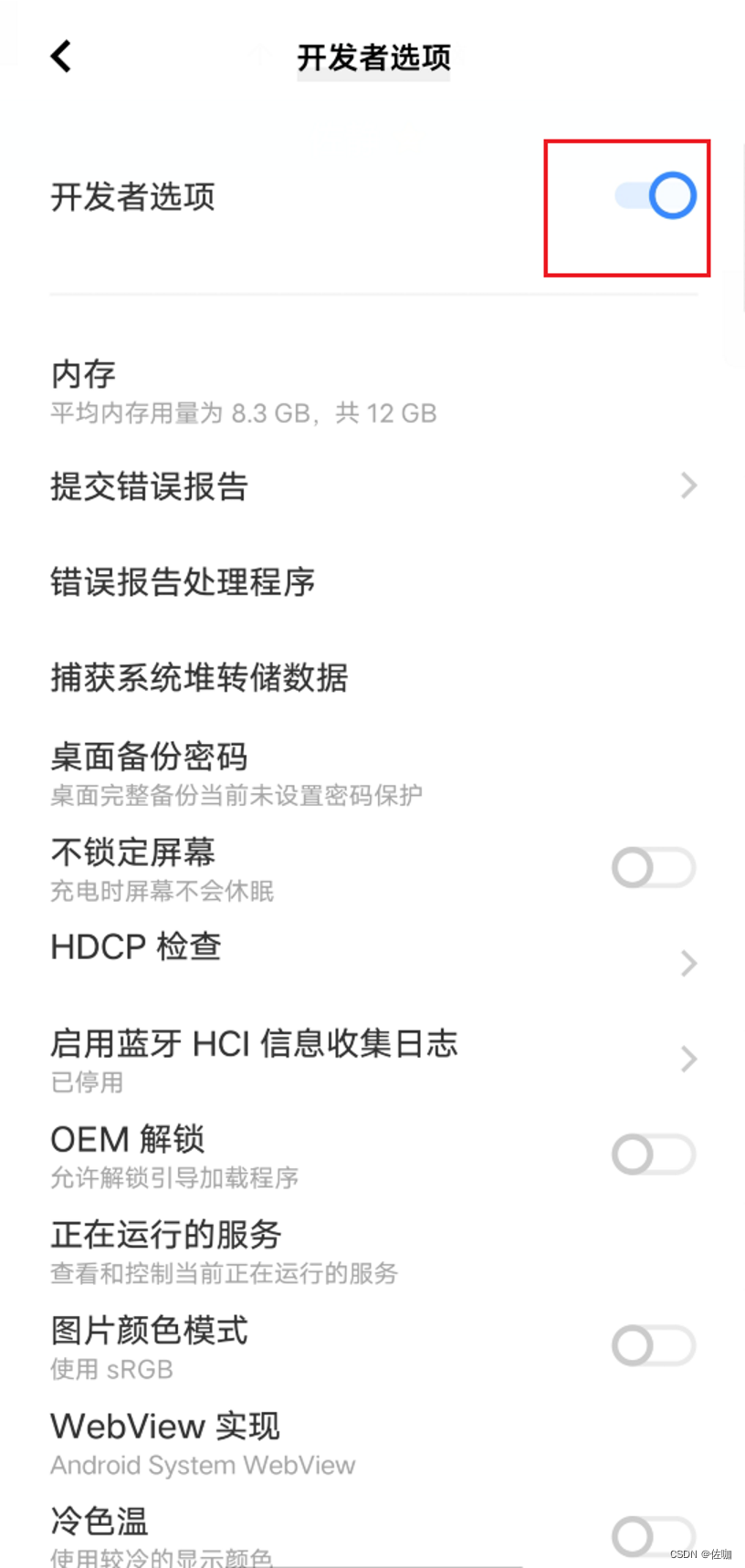

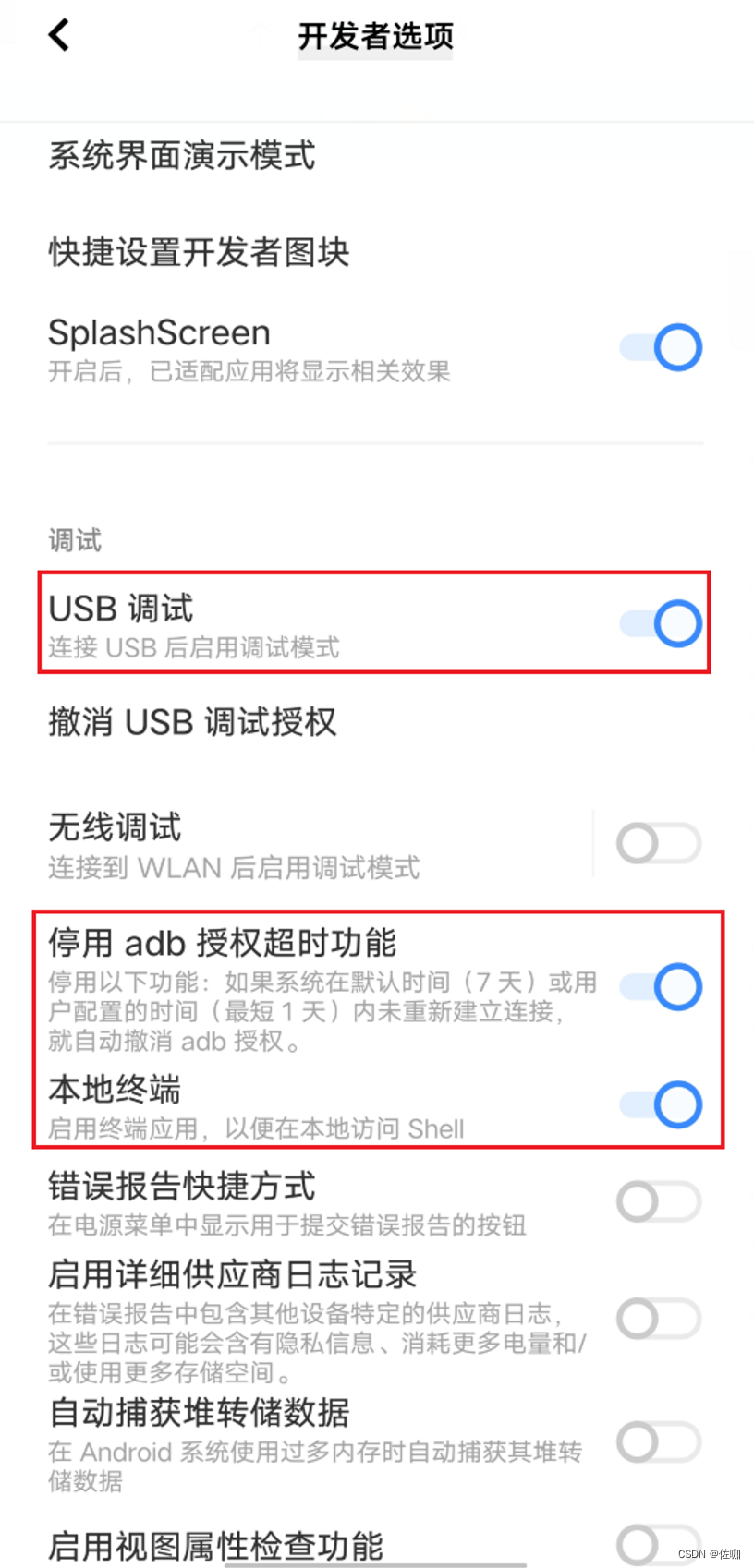

下面是在开发者选项中依次开启：

在这里插入图片描述

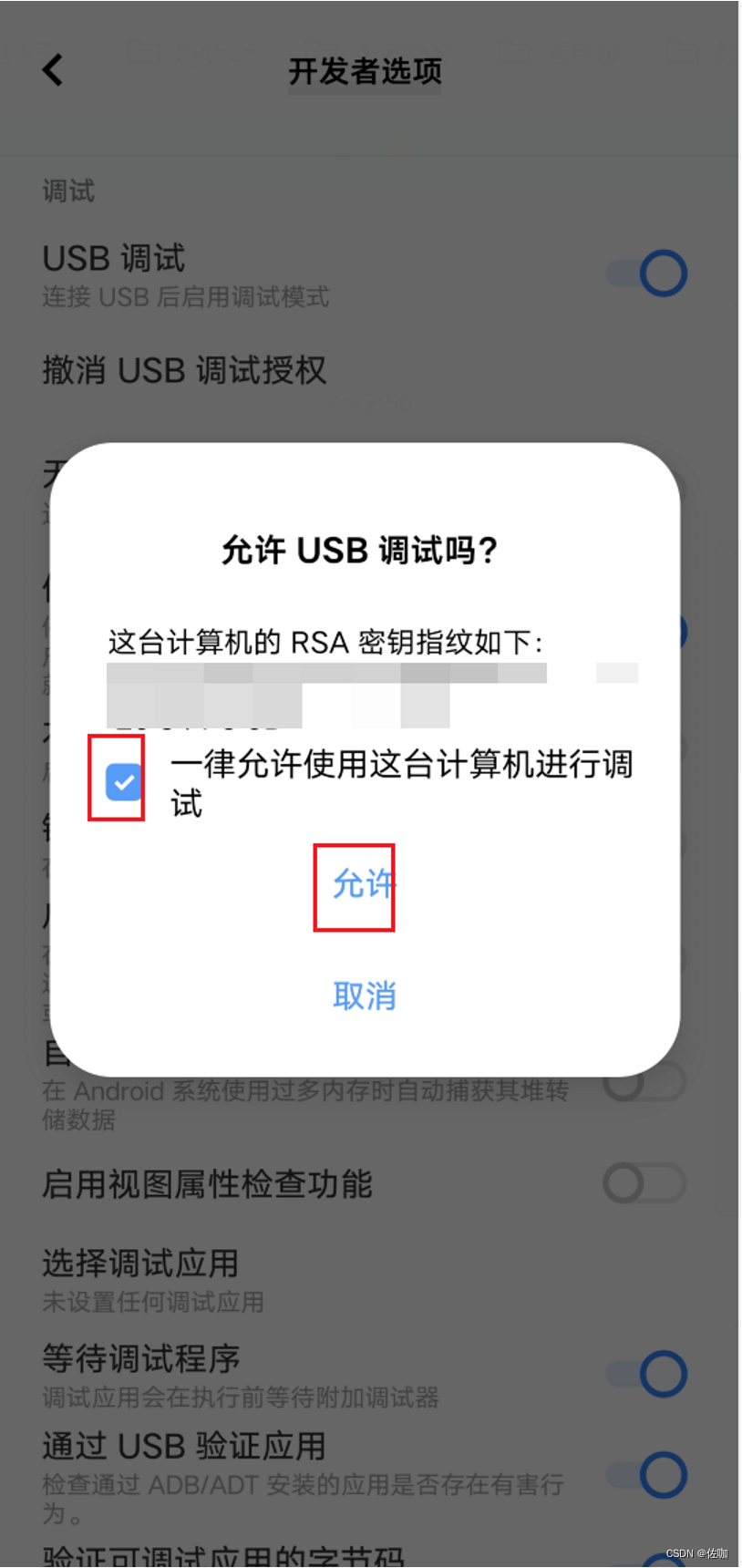

手机连接电脑后会在手机弹出允许USB调试吗？点击允许，如下：

在这里插入图片描述

4.3.1 连接没反应问题

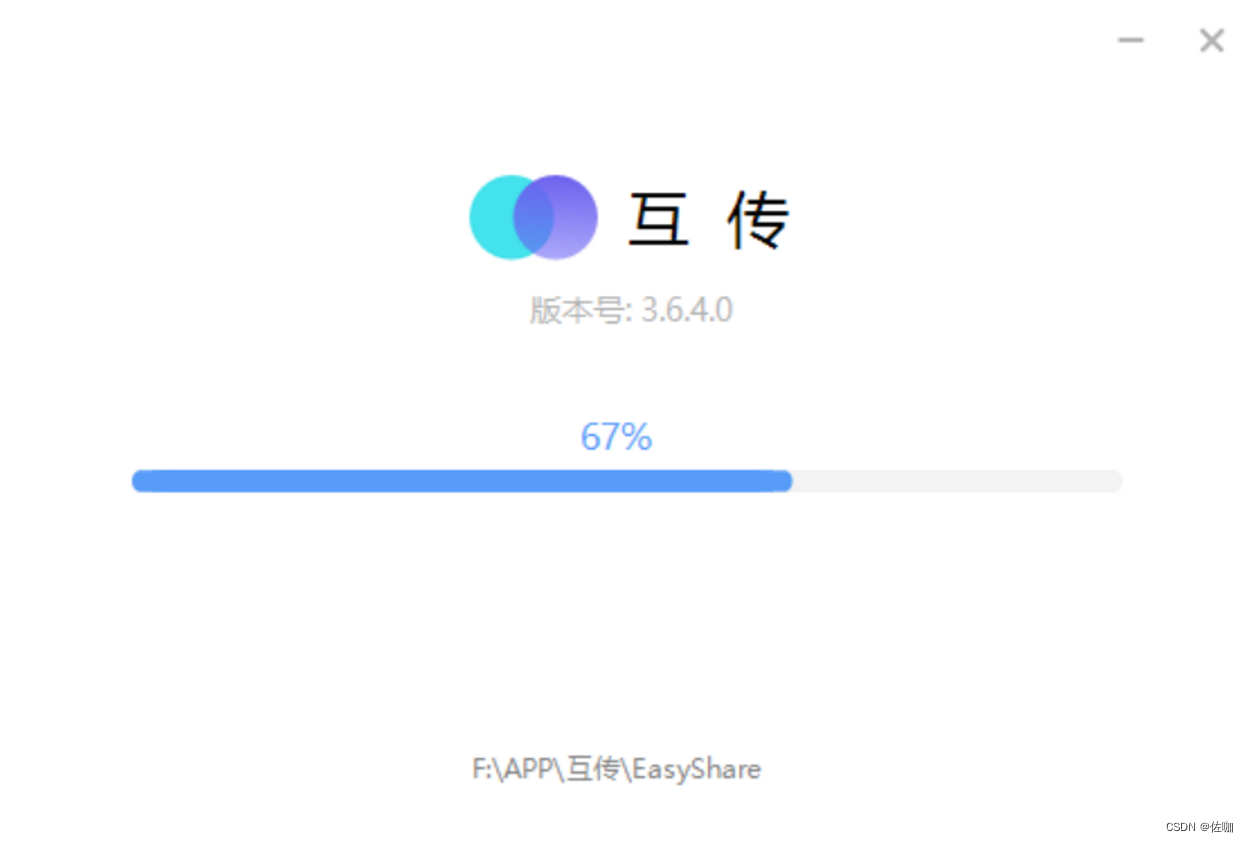

如果手机端和电脑端通过数据线连通后，手机只是处于充电转态，没有弹出上面的允许USB调试吗？出现该问题是因为手机和电脑还没有通信过，需要找第三方软件先接通，比如互传，360手机助手等，这些软件会自动在手机上安装一个，装后就接通了，我自己用的是互传，如下：

在这里插入图片描述

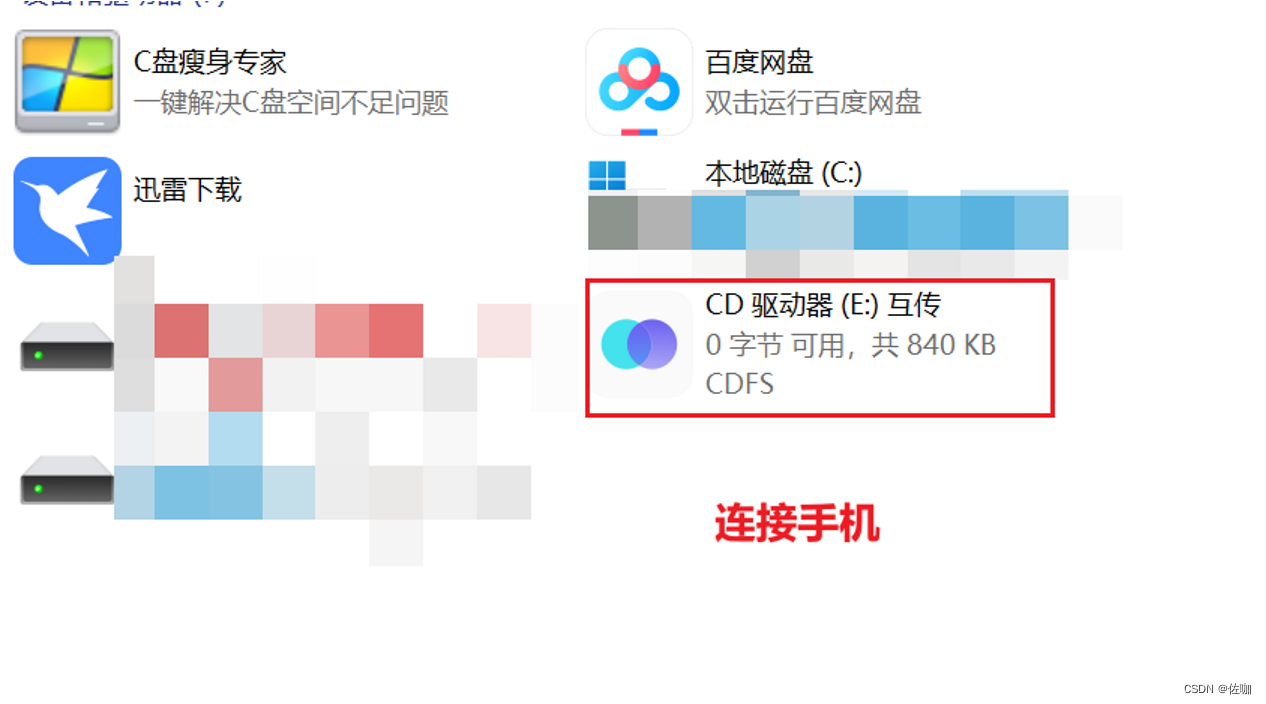

通过互传软件连通后的样子如下：

在这里插入图片描述

4.4 安装apk到Android手机端

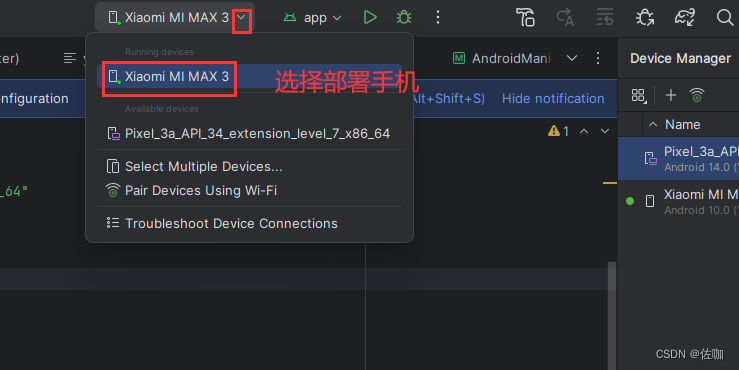

上面步骤没问题后，在Android Studio界面会弹出以连接手机的型号，选择待部署的手机，如下：

在这里插入图片描述

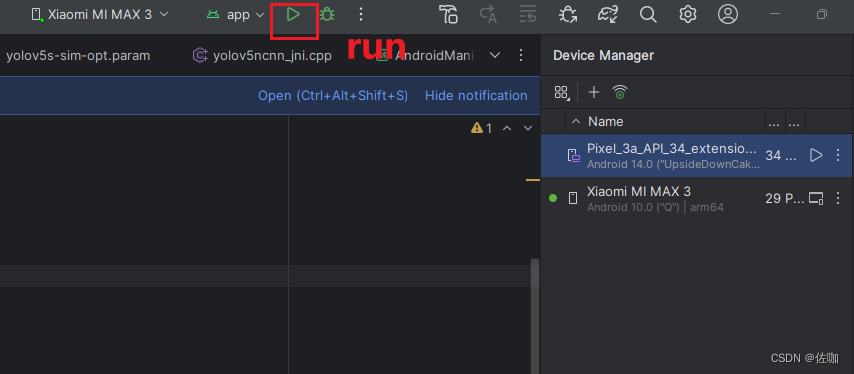

点击run按钮，编译后会自动发送到手机进行安装：

在这里插入图片描述

4.4.1 打开APP

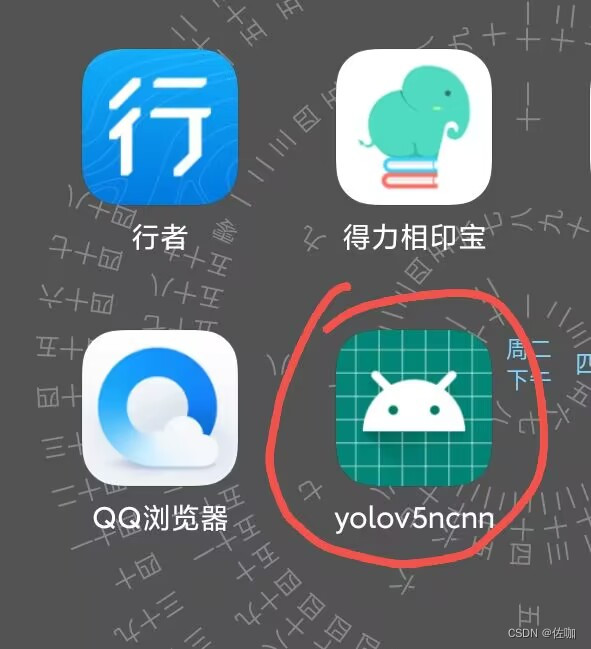

手机上安装好的样子如下：

在这里插入图片描述

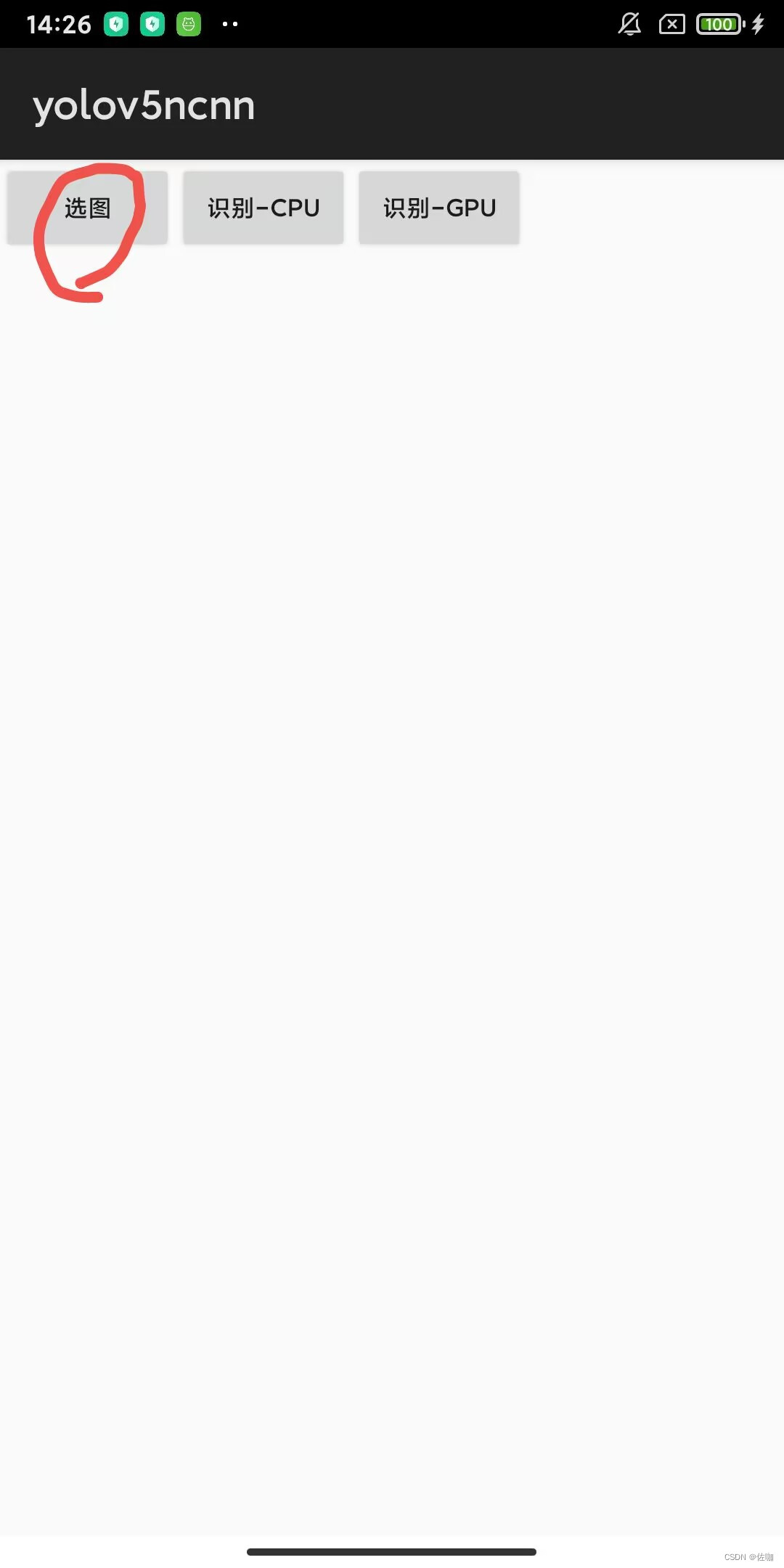

打开yolov5ncnn，如下：

在这里插入图片描述

4.4.2 测试结果

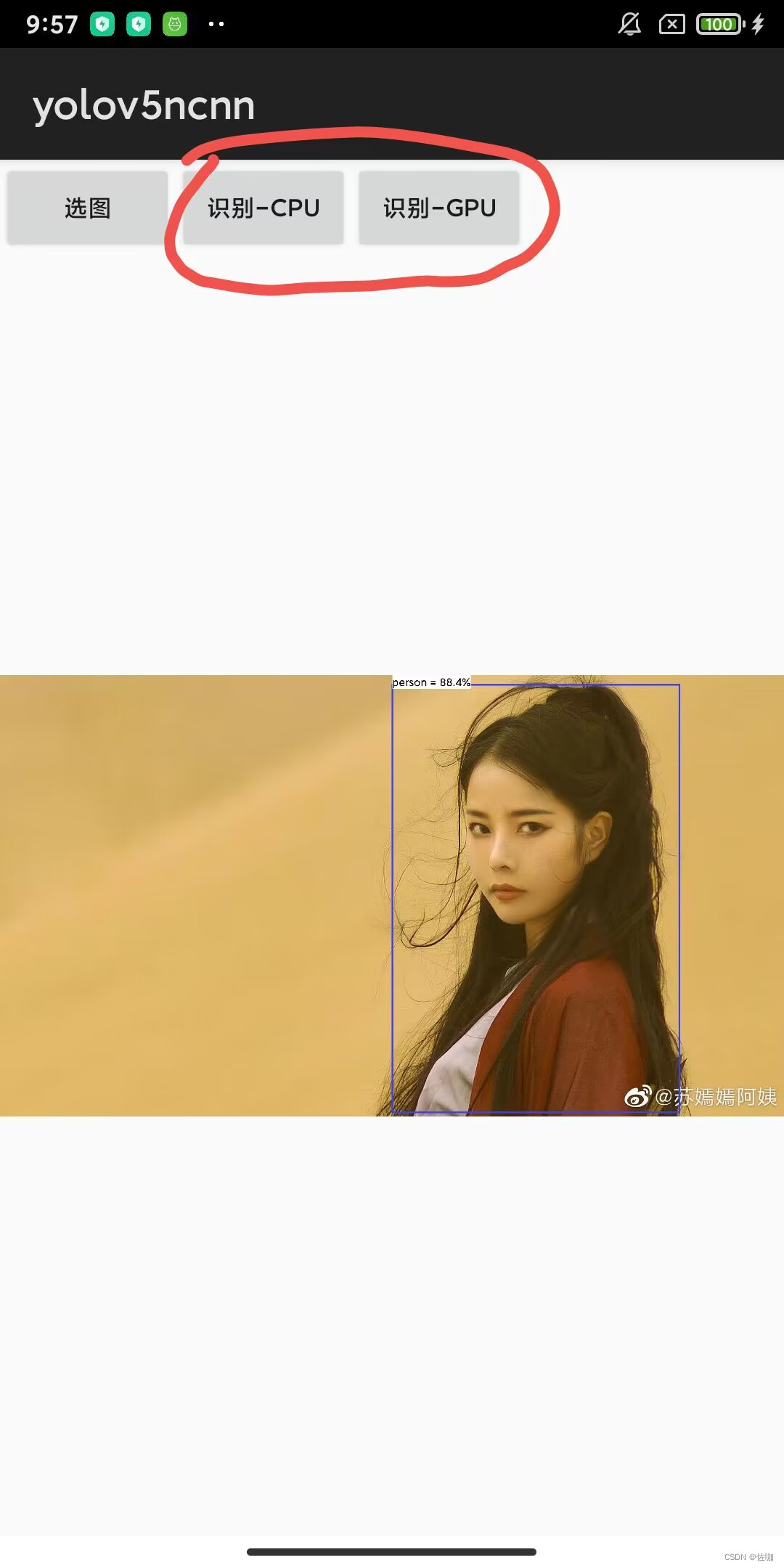

点击选图后会跳转到自己手机相册里，随机选择一张图片，选用CPU或GPU识别，如下：

在这里插入图片描述

4.4.3 查看耗时

耗时情况，在电脑端Android Studio中日志里查看，如下，CPU耗时为586.91ms，GPU耗时为1522.50ms：

在这里插入图片描述

五、自己训练模型部署

自己训练YOLOv5模型的详细教程，参考我的另外一篇博文：YOLOv5训练自己数据集

5.1 Pytorch模型转onnx模型

在YOLOv5训练自己数据集这篇博文对应的Pytorch源码包中，models/export.py脚本，用于将YOLOv5Pytorch模型转为onnx模型。

5.1.2 参数修改

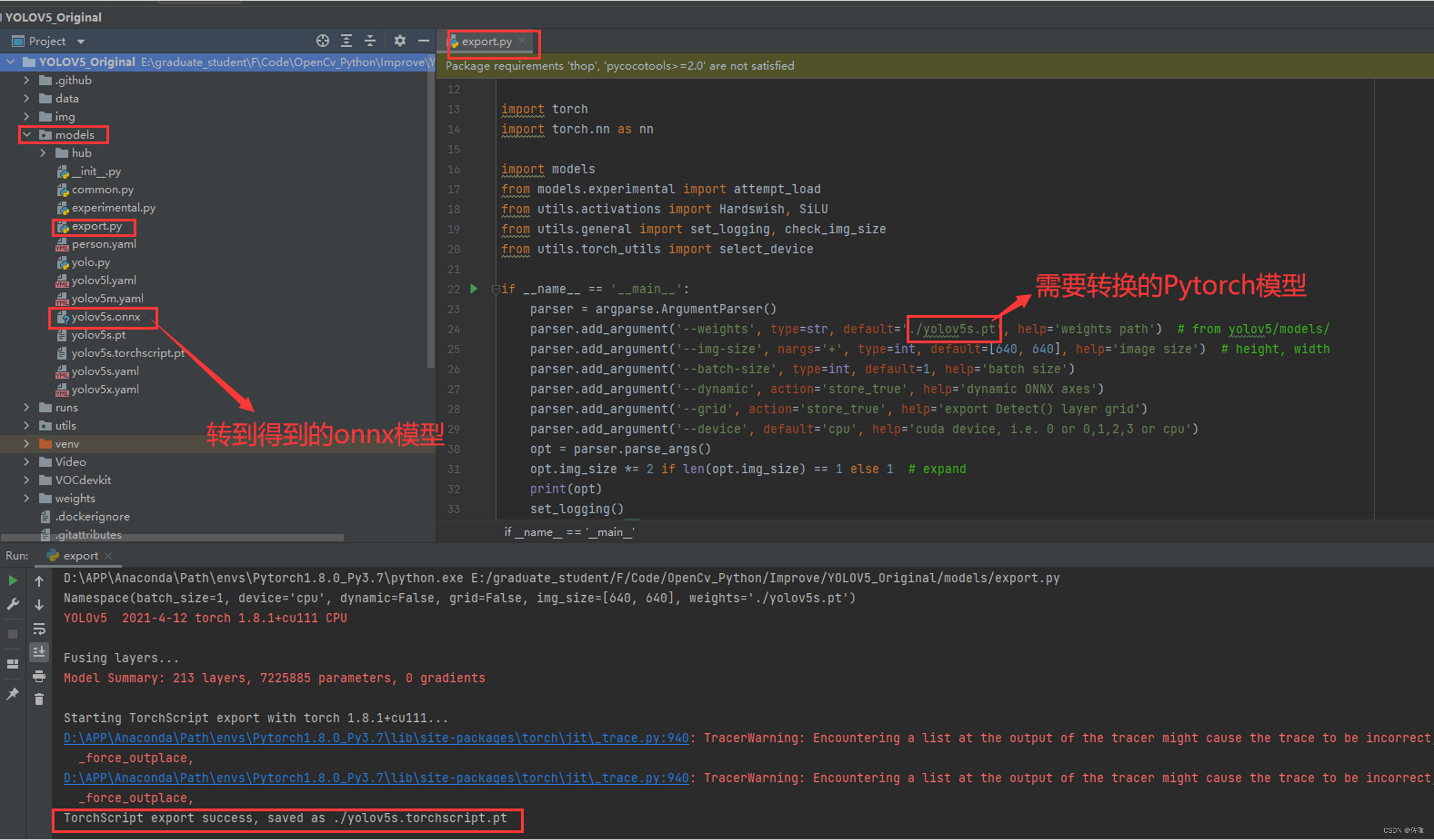

使用该脚本需要修改及转换结果见下：

在这里插入图片描述

5.1.3 转换代码

import argparse
import sys
import time

sys.path.append('./')  # to run '$ python *.py' files in subdirectories

import torch
import torch.nn as nn

import models
from models.experimental import attempt_load
from utils.activations import Hardswish, SiLU
from utils.general import set_logging, check_img_size
from utils.torch_utils import select_device

if __name__ == '__main__':
    parser = argparse.ArgumentParser()
    parser.add_argument('--weights', type=str, default='./yolov5s.pt', help='weights path')  # from yolov5/models/
    parser.add_argument('--img-size', nargs='+', type=int, default=[640, 640], help='image size')  # height, width
    parser.add_argument('--batch-size', type=int, default=1, help='batch size')
    parser.add_argument('--dynamic', action='store_true', help='dynamic ONNX axes')
    parser.add_argument('--grid', action='store_true', help='export Detect() layer grid')
    parser.add_argument('--device', default='cpu', help='cuda device, i.e. 0 or 0,1,2,3 or cpu')
    opt = parser.parse_args()
    opt.img_size *= 2 if len(opt.img_size) == 1 else 1  # expand
    print(opt)
    set_logging()
    t = time.time()

    # Load PyTorch model
    device = select_device(opt.device)
    model = attempt_load(opt.weights, map_location=device)  # load FP32 model
    labels = model.names

    # Checks
    gs = int(max(model.stride))  # grid size (max stride)
    opt.img_size = [check_img_size(x, gs) for x in opt.img_size]  # verify img_size are gs-multiples

    # Input
    img = torch.zeros(opt.batch_size, 3, *opt.img_size).to(device)  # image size(1,3,320,192) iDetection

    # Update model
    for k, m in model.named_modules():
        m._non_persistent_buffers_set = set()  # pytorch 1.6.0 compatibility
        if isinstance(m, models.common.Conv):  # assign export-friendly activations
            if isinstance(m.act, nn.Hardswish):
                m.act = Hardswish()
            elif isinstance(m.act, nn.SiLU):
                m.act = SiLU()
        # elif isinstance(m, models.yolo.Detect):
        #     m.forward = m.forward_export  # assign forward (optional)
    model.model[-1].export = not opt.grid  # set Detect() layer grid export
    y = model(img)  # dry run

    # TorchScript export
    try:
        print('\nStarting TorchScript export with torch %s...' % torch.__version__)
        f = opt.weights.replace('.pt', '.torchscript.pt')  # filename
        ts = torch.jit.trace(model, img)
        ts.save(f)
        print('TorchScript export success, saved as %s' % f)
    except Exception as e:
        print('TorchScript export failure: %s' % e)

    # ONNX export
    try:
        import onnx

        print('\nStarting ONNX export with onnx %s...' % onnx.__version__)
        f = opt.weights.replace('.pt', '.onnx')  # filename
        torch.onnx.export(model, img, f, verbose=False, opset_version=12, input_names=['images'],
                          output_names=['classes', 'boxes'] if y is None else ['output'],
                          dynamic_axes={'images': {0: 'batch', 2: 'height', 3: 'width'},  # size(1,3,640,640)
                                        'output': {0: 'batch', 2: 'y', 3: 'x'}} if opt.dynamic else None)

        # Checks
        onnx_model = onnx.load(f)  # load onnx model
        onnx.checker.check_model(onnx_model)  # check onnx model
        # print(onnx.helper.printable_graph(onnx_model.graph))  # print a human readable model
        print('ONNX export success, saved as %s' % f)
    except Exception as e:
        print('ONNX export failure: %s' % e)

    # CoreML export
    try:
        import coremltools as ct

        print('\nStarting CoreML export with coremltools %s...' % ct.__version__)
        # convert model from torchscript and apply pixel scaling as per detect.py
        model = ct.convert(ts, inputs=[ct.ImageType(name='image', shape=img.shape, scale=1 / 255.0, bias=[0, 0, 0])])
        f = opt.weights.replace('.pt', '.mlmodel')  # filename
        model.save(f)
        print('CoreML export success, saved as %s' % f)
    except Exception as e:
        print('CoreML export failure: %s' % e)

    # Finish

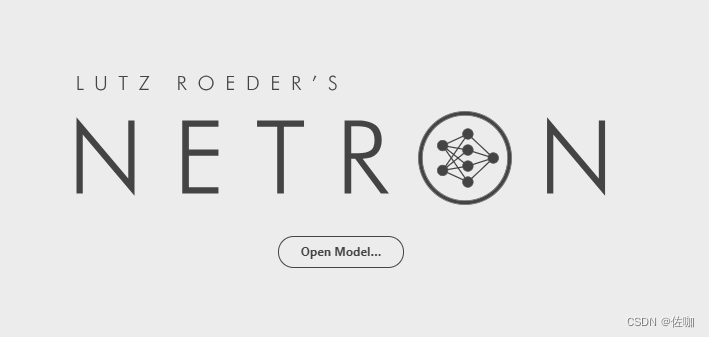

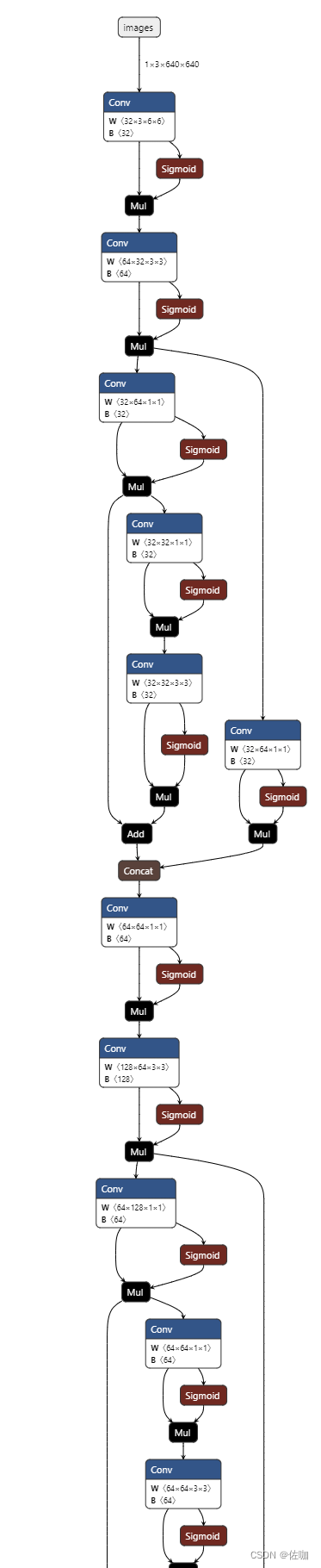

    print('\nExport complete (%.2fs). Visualize with https://github.com/lutzroeder/netron.' % (time.time() - t))
