语义分割——PaddleSeg网络训练并测试自己数据集（详细图文教程）

💪 专业从事且热爱图像处理，图像处理专栏更新如下👇：
📝《图像去噪》
📝《超分辨率重建》
📝《语义分割》
📝《风格迁移》
📝《目标检测》
📝《暗光增强》
📝《模型优化》
📝《模型实战部署》

---

PaddleSeg是一个功能强大且易用的语义分割库，适合从研究到工业应用的各种需求。它提供了丰富的预训练模型、高效的训练和推理支持、灵活的配置系统和详尽的文档，是开发语义分割应用的理想选择。

一、源码包准备

本教程配套的源码包获取方法文章末扫码到公众号「视觉研坊」中回复关键字：语义分割PaddleSeg。获取下载链接。

官网链接：PaddleSeg官网

下载解压源码包后的样子见下：

二、环境准备

2.1 PaddlePaddle环境安装

安装GPU版本PaddlePaddle在终端执行下面命令：

pip install paddlepaddle-gpu==2.4.2 -i https://pypi.tuna.tsinghua.edu.cn/simple

2.2 验证PaddlePaddle是否安装成功

在终端使用如下命令验证PaddlePaddle是否安装成功，并且查看版本。

# 在Python解释器中顺利执行如下命令
import paddle
paddle.utils.run_check()

# 如果命令行出现以下提示，说明PaddlePaddle安装成功
# PaddlePaddle is installed successfully! Let's start deep learning with PaddlePaddle now.

# 查看PaddlePaddle版本
print(paddle.__version__)

2.3 PaddleSeg包安装

2.3.1 PaddleSeg源码包安装

2.3.1.1 下载PaddleSeg源码包

建议安装PaddleSeg源码包，有利于开发和调试。

从Github下载PaddleSeg代码，使用下面命令：

git clone https://github.com/PaddlePaddle/PaddleSeg

如果连不上Github，可以从Gitee下载PaddleSeg代码，但是Gitee上代码可能不是最新，命令见下：

git clone https://gitee.com/paddlepaddle/PaddleSeg.git

2.3.1.2 编译安装PaddleSeg源码包

cd PaddleSeg
pip install -r requirements.txt
pip install -v -e .

2.3.2 PaddleSeg发布包安装

安装PaddleSeg发布包在终端使用下面命令：

pip install paddleseg

2.3.3 检测PaddleSeg是否安装成功

检测PaddleSeg是否安装成功，在终端执行下面命令：

python tools/predict.py --config configs/quick_start/pp_liteseg_optic_disc_512x512_1k.yml --model_path https://paddleseg.bj.bcebos.com/dygraph/optic_disc/pp_liteseg_optic_disc_512x512_1k/model.pdparams --image_path docs/images/optic_test_image.jpg --save_dir output/result

执行后如果输出类似下面，则说明PaddleSeg安装成功：

2.4 参考环境

下面是我自己训练并测试的环境，仅供参考，其它版本也行：

三、数据集准备

3.1 官方数据集

教程配套源码包中数据集是一组眼底医疗分割数据集，包含了267张训练图片、76张验证图片、38张测试图片。此数据集下载链接为：眼底医疗分割数据集

下载解压后保存到PaddleSeg/data路径下：

3.2 制作数据集

参考官网提供训练样本格式，制作自己的数据集。

制作数据集时需要提前打好标签，打标签推荐工具LabelMe，纯手动一个点一个点的标记，效果较低，使用用法见：Labelme使用教程

还有一个半自动标注工具ISAT，类似PS中的魔棒工具，点击目标物体自动框选，后台运行的是深度学习模型（多模型可选择），框选精度和打标签效率贼高，非常推荐学者使用此工具打标签，使用方法见：半自动打标签工具ISAT安装及使用教程

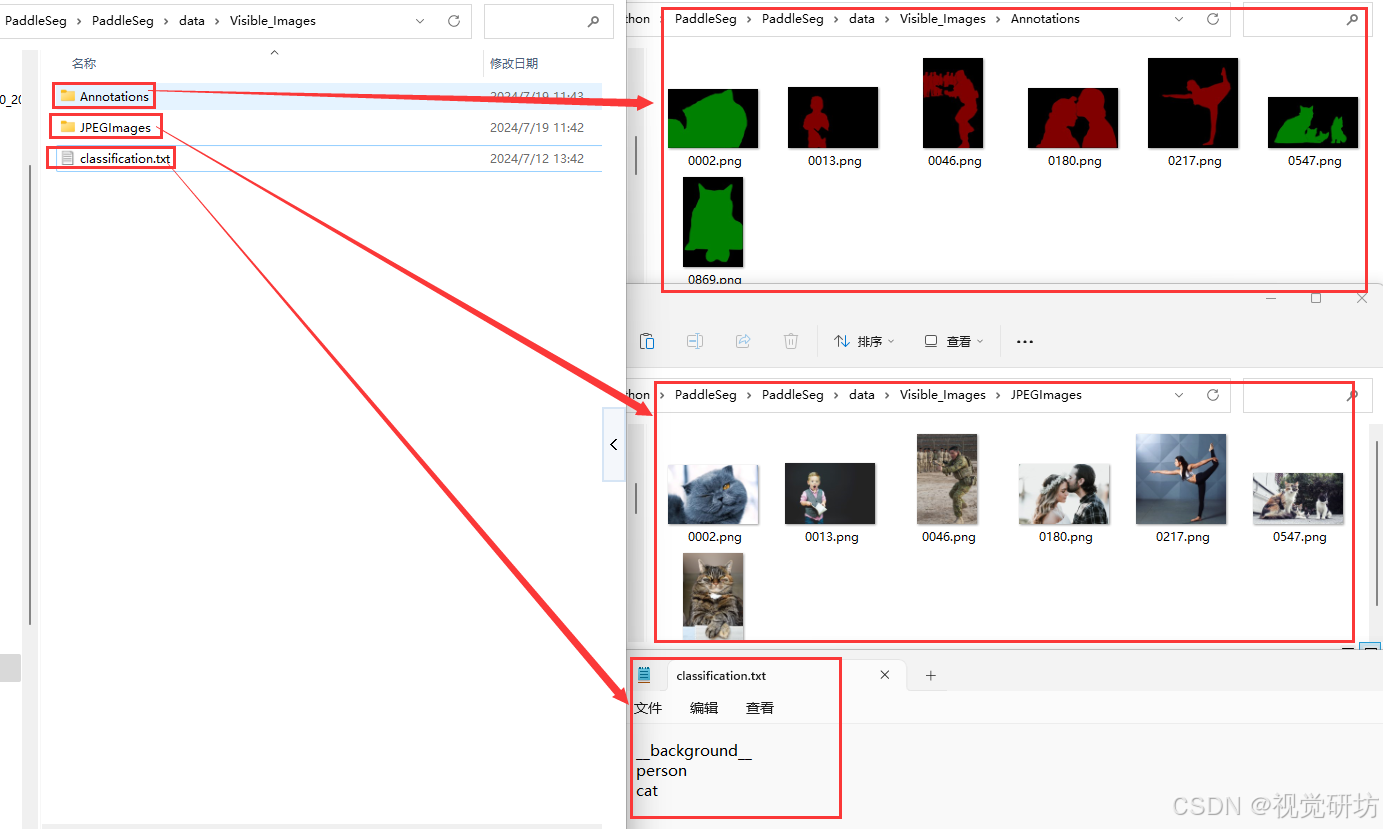

使用ISAT工具打好标签后，将原图片复制一份到PaddleSeg\data\Visible_Images路径中，将VOC格式标签图复制一份到PaddleSeg\data\Visible_Images\Annotations中，classification.txt文件中存放着打标签是的类名及对应的颜色信息，具体见下：

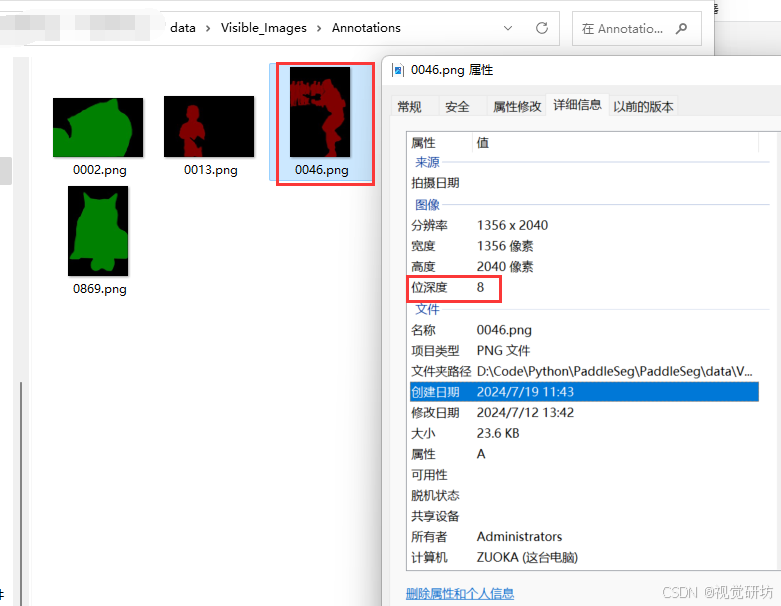

其中Annotations文件夹中的图片即为标签图，且为8bit图。

上面准备好后还需要三个.txt文件，用于存放训练集、验证集、测试集中数据样本图片路径，对应的标签图路径，这三个.txt文件生成方法见另外一篇博文：自定义比例划分训练集train.txt、验证集val.txt、测试集text.txt

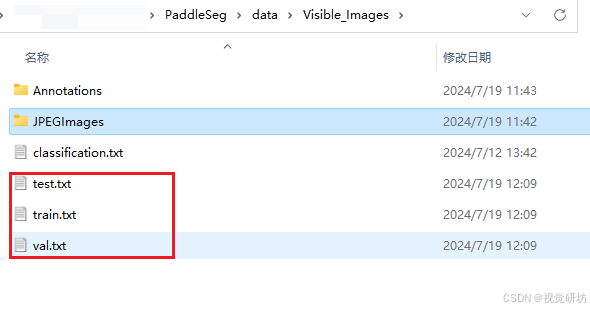

生成三个.txt文件的样子见下：

此时训练样本已经制作好，进行后续训练和测试。

3.3 为什么单通道8bit图像能显示多种色块

此问题见另外一篇博文解答：单通道图像显示多色块

四、训练

4.1 训练配置文件参数修改

下面是训练的配置文件，其中有很多参数，已经详细表明注释，学者根据自己的需求修改参数，配置文件路径：configs/quick_start/pp_liteseg_optic_disc_512x512_1k.yml

4.2 炼丹可修改参数

上面4.1 配置文件中，PaddleSeg网络框架支持的一些参数见下，学者炼丹时可以在此框架基础上调整不同策略训练测试：

4.2.1 数据集格式类型

该网络框架支持的数据集格式类型见下，路径在paddleseg/datasets

4.2.2 数据增强预处理方法

该网络框架支持的数据增强预处理方法在paddleseg/transforms/transforms.py脚本中，见下：

4.2.3 优化器和学习率衰减模块

优化器和学习率衰减模块的调整，参考官网：优化器和学习率衰减

4.2.4 损失函数

该网络框架支持的损失函数见下，位于路径paddleseg/models/losses

4.2.5 模型

该网络框架支持模型见下，位于路径：paddleseg/models

4.2.5 Backbones

该网络框架支持的骨干网络见下：paddleseg/models/backbones

4.3 启动训练

4.3.1 终端命令方式启动

在终端输入下面命令，使用单卡训练或多卡训练的，注意下面注释了的命令，对应打开：

# export CUDA_VISIBLE_DEVICES=0 # Linux上设置1张可用的卡训练
# export CUDA_VISIBLE_DEVICES=0,1,2,3 # 设置4张可用的卡训练
# set CUDA_VISIBLE_DEVICES=0  # Windows上设置1张可用的卡

python tools/train.py --config configs/quick_start/pp_liteseg_optic_disc_512x512_1k.yml --save_interval 500 --do_eval --use_vdl --save_dir output/Train_Result/Train_optic_disc_seg

4.3.2 Configuration配置训练命令

4.3.3 训练命令参数解析

上面训练命令参数解析见下：

–config指定配置文件。

–save_interval指定每训练特定轮数后，就进行一次模型保存或者评估（如果开启模型评估）。

–do_eval开启模型评估。具体而言，在训练save_interval指定的轮数后，会进行模型评估。

–use_vdl开启写入VisualDL日志信息，用于VisualDL可视化训练过程。

–save_dir指定模型和visualdl日志文件的保存根路径。

4.4 训练过程和结果

训练过程见下：

训练好的模型保存到output/Train_Result/Train_optic_disc_seg路径中，见下：

4.5 中断后接着训练

训练过程由于某种外界因素导致训练中断，中断后还想接着之前的训练，通过给tools/train.py脚本设置resume_model输入参数，加载中断前最近一次保存的模型信息，恢复训练。

在PP-LiteSeg示例中，总共需要训练1000轮。假如训练到750轮中断了，在output/Train_Result/Train_optic_disc_seg目录下，可以看到在iter_500文件夹中保存了第500轮的训练信息。执行如下命令，加载第500轮的训练信息恢复训练。

终端中输入下面命令接着训练：

python tools/train.py --config configs/quick_start/pp_liteseg_optic_disc_512x512_1k.yml --resume_model output/Train_Result/Train_optic_disc_seg/iter_500 --do_eval --use_vdl --save_interval 50 --save_dir output/Train_Result/Train_optic_disc_seg

或者配置Configuration训练命令：

4.6 可视化训练过程

为了直观显示模型的训练过程，对训练过程进行分析从而快速的得到更好的模型，飞桨提供了可视化分析工具：VisualDL。

当tools/train.py脚本设置use_vdl输入参数后，PaddleSeg会将训练过程中的日志信息写入VisualDL文件，写入的日志信息包括：
• loss
• 学习率lr
• 训练时间
• 数据读取时间
• 验证集上mIoU（当打开了do_eval开关后生效）
• 验证集上mean Accuracy（当打开了do_eval开关后生效）

启动VisualDL，在终端输入下面命令：

visualdl --logdir output/Train_Result/Train_optic_disc_seg

如果8040端口被占用，增加参数–port修改端口，命令见下：

visualdl --logdir output/Train_Result/Train_optic_disc_seg --port 8041

将输出的网址复制到浏览器中打开，见下：

下面就是日志文件中包含的数据信息，直观查看训练过程：

五、模型评估

5.1 评估指标

在图像分割领域中，评估模型质量主要是通过三个指标进行判断，准确率（acc）、平均交并比（Mean Intersection over Union，简称mIoU）、Kappa系数。

5.1.1 准确率

准确率：指类别预测正确的像素占总像素的比例，准确率越高模型质量越好。

5.1.2 平均交并比

平均交并比：对每个类别数据集单独进行推理计算，计算出的预测区域和实际区域交集除以预测区域和实际区域的并集，然后将所有类别得到的结果取平均。在本例中，正常情况下模型在验证集上的mIoU指标值会达到0.80以上，显示信息示例如下所示，第3行的mIoU=0.9232即为mIoU。

5.1.3 Kappa系数

Kappa系数：一个用于一致性检验的指标，可以用于衡量分类的效果。kappa系数的计算是基于混淆矩阵的，取值为-1到1之间，通常大于0。其公式如下所示，P0P_0P0为分类器的准确率，PeP_eP**e为随机分类器的准确率。Kappa系数越高模型质量越好。

5.2 评估

训练完成后，使用评估脚本tools/val.py来评估模型的精度，即对配置文件中的验证数据集进行测试。

执行如下命令进行模型评估。其中，通过–model_path输入参数来指定评估的模型权重。

终端输入下面命令：

python tools/val.py --config configs/quick_start/pp_liteseg_optic_disc_512x512_1k.yml --model_path output/Train_Result/Train_optic_disc_seg/best_model/model.pdparams

或者验证Configuration参数配置修改：

5.3 评估输出

评估输出见下：

六、模型测试

模型预测的脚本为tools/predict.py。

6.1 配置参数需改

需要修改的参数见下：

6.2 启动测试

在终端使用下面命令测试：

python tools/predict.py --config configs/quick_start/pp_liteseg_optic_disc_512x512_1k.yml --model_path output/Train_Result/Train_optic_disc_seg/best_model/model.pdparams --image_path Test_Images/Test_optic_disc_seg --save_dir output/result/Test_optic_disc_seg_Result

或修改测试的Configuration参数配置：

6.3 输出和测试结果

输出见下：

保存结果见下：

七、总结

以上就是语义分割PaddleSeg网络训练并测试自己数据集的详细教程，在此框架基础上可调整多种策略训练，学者自行尝试。
