三极管放大电路---共射极放大电路原理及相关计算

共射极放大电路

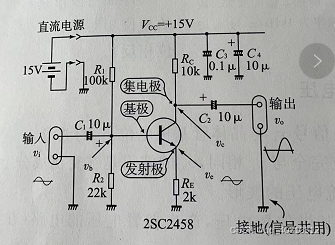

(1)电路如下

(2)相关数据计算
用三极管制作一个5倍放大倍数的放大电路
设置Re的电压Ve为2V（可以自己设置多少伏）
基极到发射极有个0.6V-0.7V压差
Vb=2.6V，
Vb电压通过R1,R2偏置电路分压
R1= 100K,R2=22K
此时Ve的电压为2V，ie的电流为ie= 2V/2K= 1mA
Ic=Ie (电源Vcc通过R1,R2流入基极，电流很小可以忽略，故Ic = Ie)
集电极电压
Vc = Vcc -Ic x Rc - Ve = Vcc - Ie x Rc - Ve = 15-（10K x 1mA）- 2V = 3V
集电极-发射极消耗的功率
Pc = 3V x 1mA = 3mW
输出Vo 经过C2滤除直流3V电压，交流成分出去
放大电路放大倍数：
A= Rc/Re=10K/2K=5
（可能此处写的比较乱，设计成其他参数也可以类推）
电路分析：输入信号Vi,交流成分经过C1，滤除直流成分，同时R1,R2等效成电阻R，与C1组成高通滤波器，让高频信号过去，C1滤低频。

输入阻抗：Rs= 等于偏置电路R1//R2并联
输出阻抗：Rl = Rc

同理需要多大的放大倍数的放大电路可以类推
