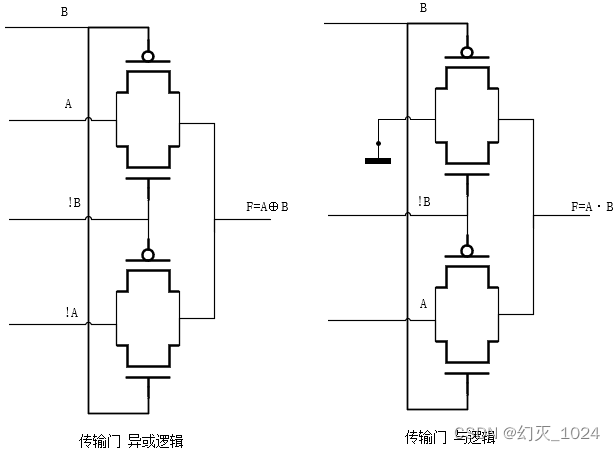

传输门:
传输门是由一个PMOS和一个NMOS组成的,它们的栅极接出来作为控制端,分别接相位相反的控制电平。当控制端的电平变化时,传输门的输入信号就可以传输到输出端。

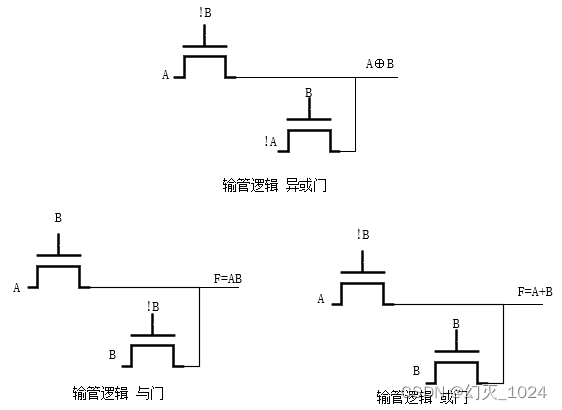

传输管:
传输管是由两个晶体管组成的,它们的源极直接相连做为输入端子,漏极连接在一起做为输出端子。
由于这种晶体管的漏极和源极完全可以互换使用,因此这种电路的输入端与输出端也可以互换,这就是具有信号传输双向特性的传输管。传输管的输入信号可以传输到输出端,同时输出端的信号也可以传输到输入端。

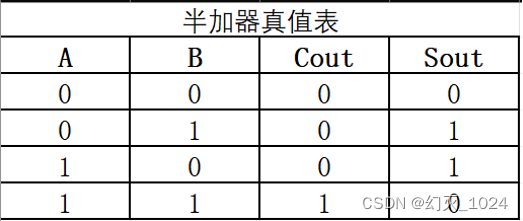

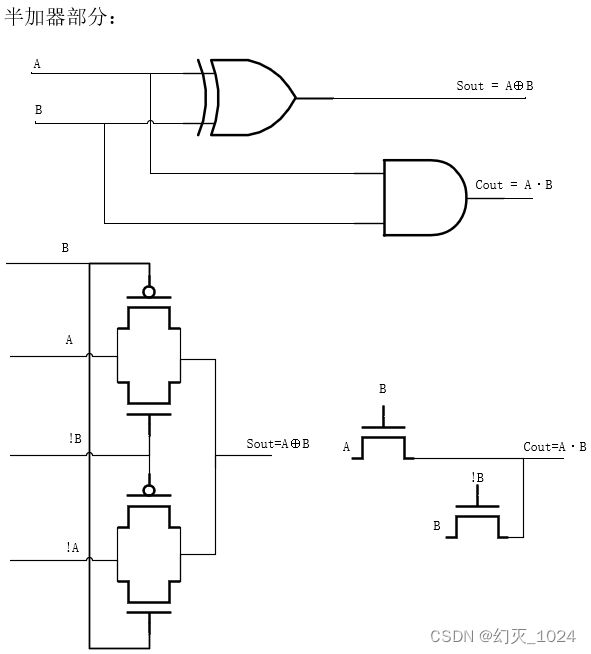

半加器:
半加器是指对输入的两个一位二进制数相加(A与B),输出一个结果位(SUM)和进位(C),没有进位的输入加法器电路,是一个实现一位二进制数的加法电路。

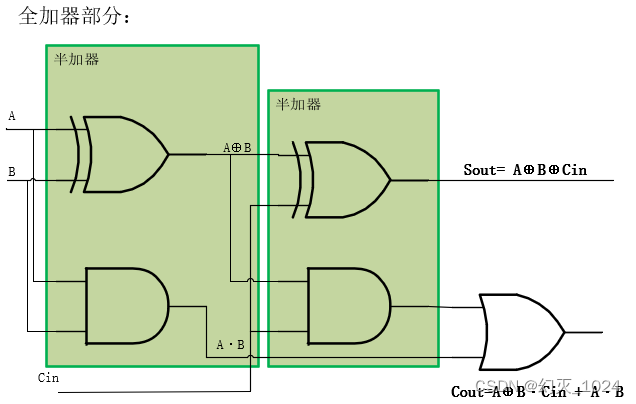

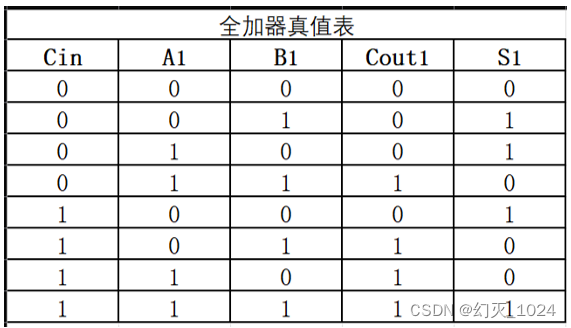

全加器:
全加器是指对输入的两个二进制数相加(A与B)同时会输入一个低位传来的进位(Ci-1),得到和数(SUM)和进位(Ci)。一位全加器可以处理低位进位,并输出本位加法进位。多个一位全加器进行级联可以得到多位全加器。
