传输门介绍

传输门（Transmission Gate）是一种既可以传送数字信号又可以传输模拟信号的可控开关电路。CMOS传输门由一个PMOS和一个NMOS管并联构成，其具有很低的导通电阻（几百欧）和很高的截止电阻（大于10^9欧）

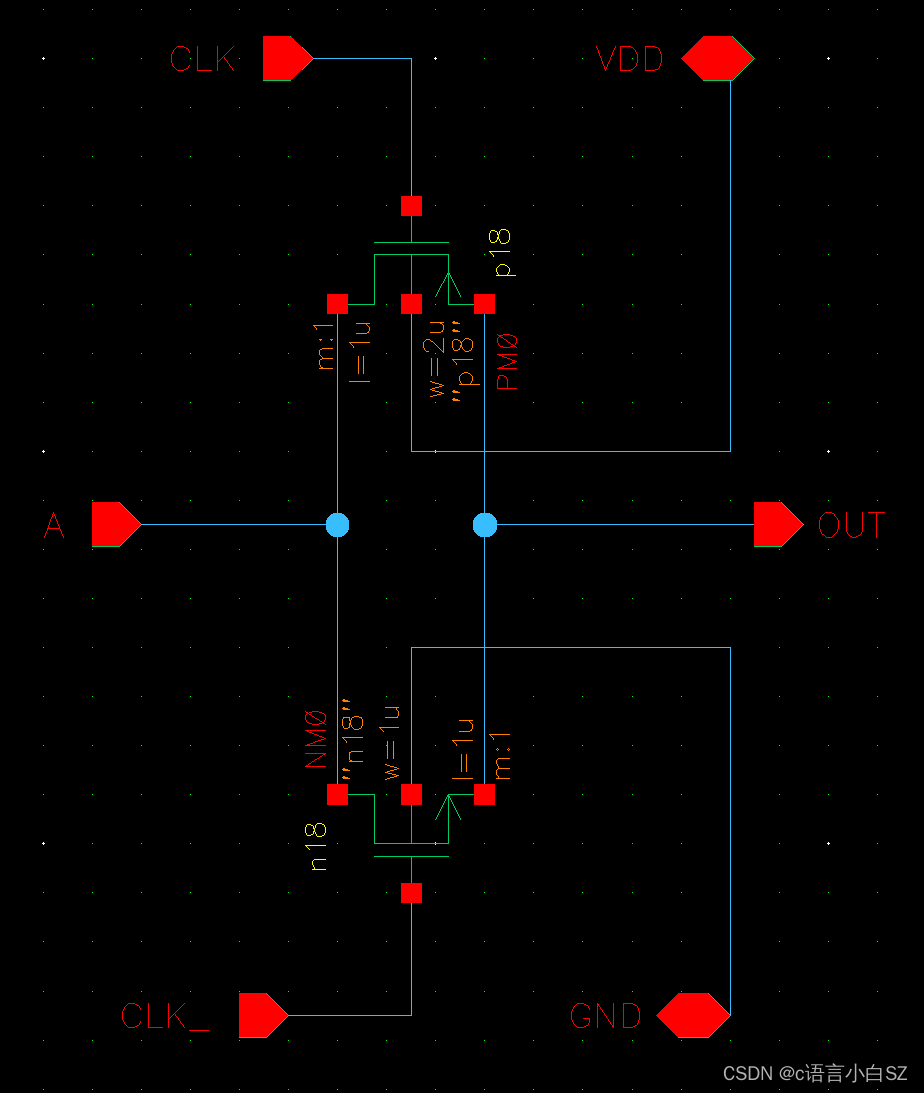

电路图如下

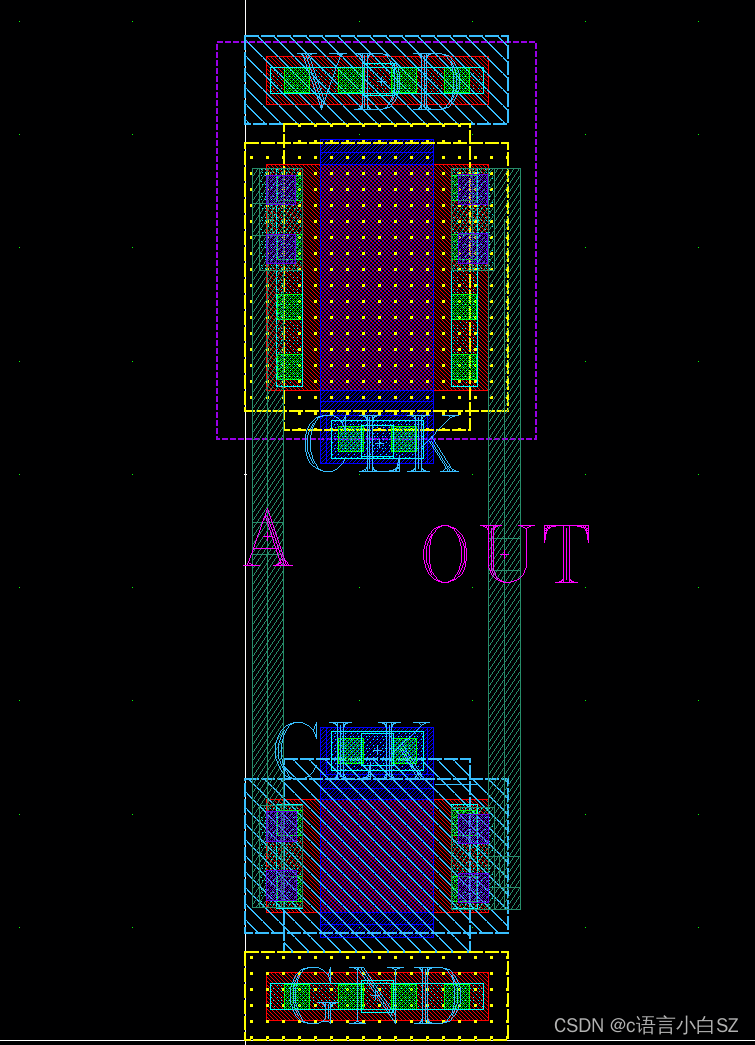

版图如下

如果之前安装过虚拟机，现在安装有问题可以看解决虚拟机无法降级安装的问题https://mp.csdn.net/mp_blog/creation/editor/136580932

virtuoso的安装可以看

小白指路-virtuoso的安装
