RS-232协议详解

RS-232协议，也称为推荐标准232，是一种用于串行通信的标准协议。它在计算机和外围设备之间的通信中广泛应用。本文将详细介绍RS-232协议的各个方面，包括其历史、工作原理、信号类型、连接方式、应用场景等。希望通过这篇文章，你能全面了解RS-232协议。

历史背景

RS-232协议诞生于1960年，由电子工业协会（EIA）制定。它最初的目的是为计算机和调制解调器之间的通信提供一个标准化的接口。在那个年代，计算机和外设之间的通信接口各不相同，导致兼容性问题频发。RS-232协议的出现解决了这一问题，使得不同厂商生产的设备可以互相通信。

随着时间的推移，RS-232协议得到了广泛应用，不仅限于计算机和调制解调器之间的通信，还扩展到其他领域，如工业自动化、医疗设备、消费电子等。

工作原理

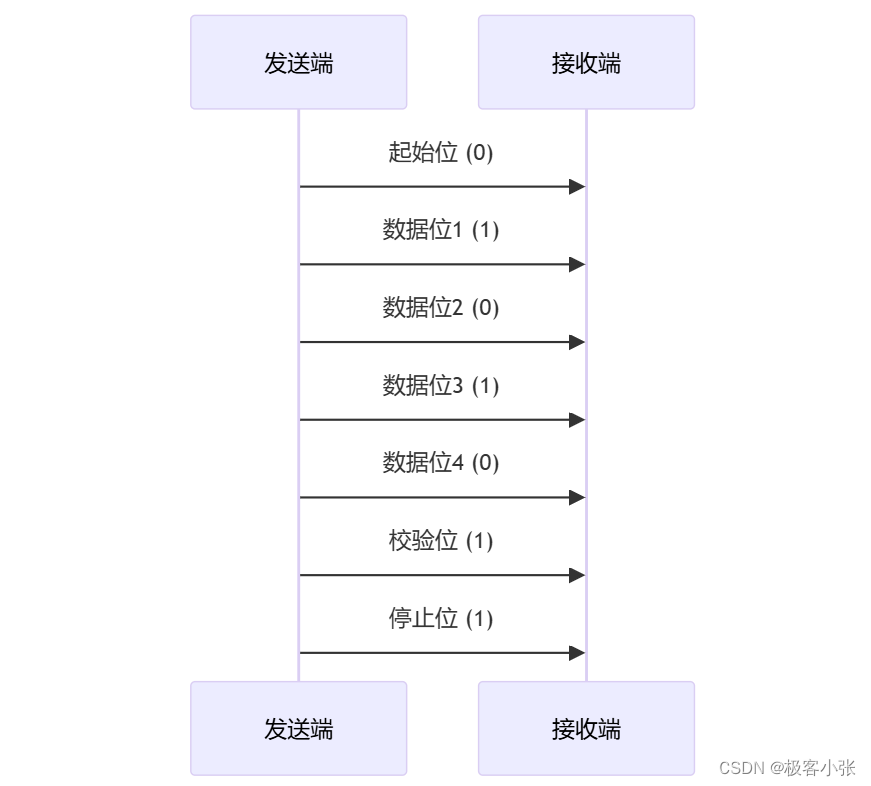

RS-232协议是一种异步串行通信协议。它的基本工作原理是将数据以比特（bit）的形式逐位传输。每个比特通过电压信号表示，高电平和低电平分别代表1和0。数据传输的过程包括起始位、数据位、奇偶校验位和停止位。

1. 起始位：数据传输的开始由一个起始位标志。起始位通常为低电平（0），表示数据传输即将开始。
2. 数据位：紧随起始位的是数据位。数据位的数量可以是5到8位，取决于具体的通信设置。每个数据位表示一个二进制数字（0或1）。
3. 奇偶校验位：奇偶校验位用于错误检测。它可以是奇校验或偶校验。奇校验的规则是数据位和奇偶校验位的1的数量为奇数，偶校验则要求1的数量为偶数。
4. 停止位：数据传输的结束由一个或多个停止位标志。停止位通常为高电平（1），表示数据传输结束。

信号类型

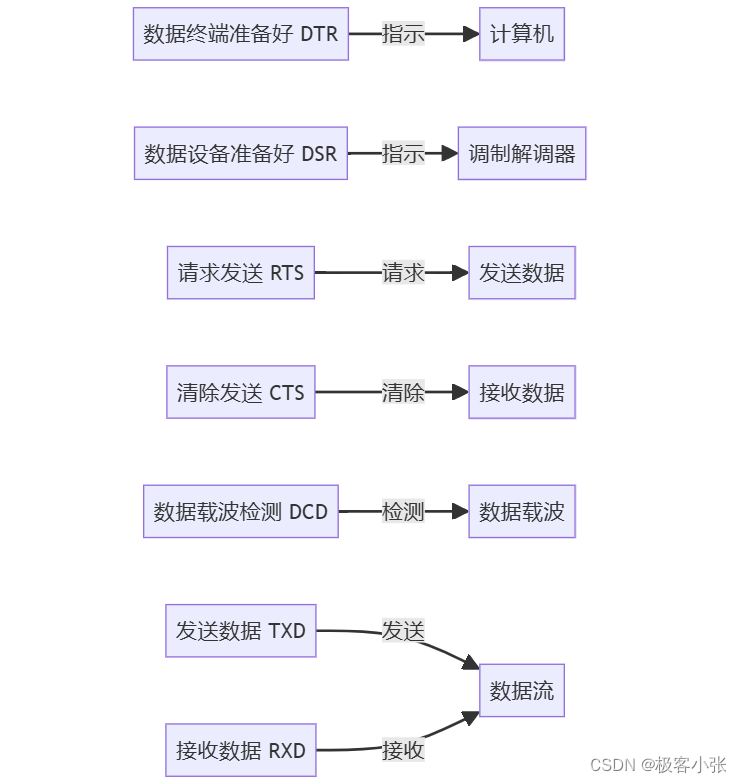

RS-232协议定义了多种信号类型，每种信号有特定的功能和用途。以下是一些常见的RS-232信号类型：

1. 数据终端准备好（DTR）：DTR信号用于指示数据终端设备（如计算机）已准备好进行通信。
2. 数据设备准备好（DSR）：DSR信号用于指示数据通信设备（如调制解调器）已准备好进行通信。
3. 请求发送（RTS）：RTS信号用于请求发送数据。它由数据终端设备发送，表示它希望发送数据。
4. 清除发送（CTS）：CTS信号用于清除发送数据。它由数据通信设备发送，表示它已准备好接收数据。
5. 数据载波检测（DCD）：DCD信号用于检测数据载波。它由数据通信设备发送，表示它已检测到数据载波。
6. 发送数据（TXD）：TXD信号用于发送数据。它由数据终端设备发送，表示实际的数据流。
7. 接收数据（RXD）：RXD信号用于接收数据。它由数据通信设备接收，表示实际的数据流。

连接方式

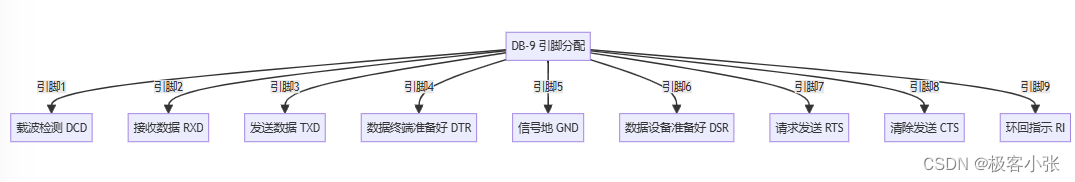

RS-232协议的连接方式有多种，最常见的是DB-9和DB-25连接器。DB-9连接器有9个引脚，而DB-25连接器有25个引脚。每个引脚都有特定的功能和用途。以下是DB-9连接器的引脚分配：

DB-25连接器的引脚分配与DB-9连接器类似，但有更多的引脚用于其他信号和功能。

应用场景

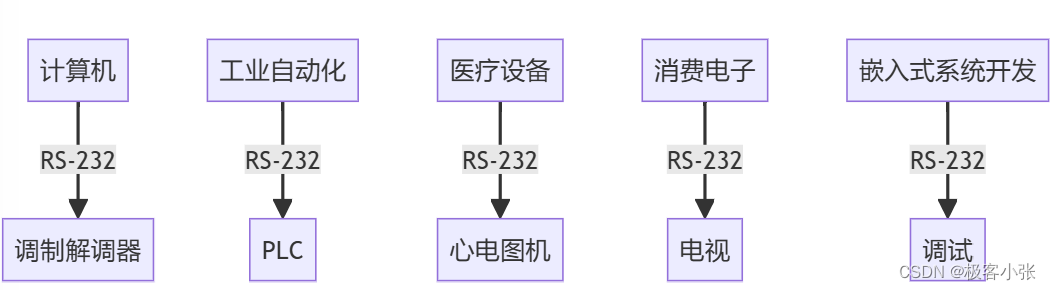

RS-232协议在多个领域有广泛应用，以下是一些常见的应用场景：

1. 计算机与调制解调器通信：这是RS-232协议最初的应用场景。通过RS-232接口，计算机可以与调制解调器通信，实现数据的远程传输。
2. 工业自动化：在工业自动化领域，RS-232协议用于连接各种设备，如PLC、传感器、执行器等。它的稳定性和可靠性使其成为工业通信的首选。
3. 医疗设备：医疗设备对数据传输的可靠性要求极高，RS-232协议在医疗设备之间的数据传输中得到了广泛应用，如心电图机、血压计等。
4. 消费电子：在消费电子领域，RS-232协议用于连接各种设备，如电视、音响、游戏机等。它的简单性和兼容性使其成为消费电子通信的理想选择。
5. 嵌入式系统开发：在嵌入式系统开发中，RS-232协议用于调试和通信。开发者可以通过RS-232接口与嵌入式设备通信，进行调试和数据传输。

优缺点分析

RS-232协议有许多优点，但也存在一些缺点。以下是对RS-232协议优缺点的分析：

优点：

1. 简单易用：RS-232协议的工作原理简单，易于理解和实现。它的硬件和软件实现都相对简单，适合初学者和小型项目。
2. 广泛兼容：RS-232协议是一个标准化的协议，广泛应用于各种设备之间的通信。不同厂商生产的设备可以通过RS-232接口互相通信，具有良好的兼容性。
3. 稳定可靠：RS-232协议的信号传输稳定可靠，适用于对数据传输可靠性要求较高的应用场景，如工业自动化和医疗设备。
4. 低成本：RS-232接口的硬件成本低，适合大规模生产和应用。它的电路设计简单，制造成本低。

缺点：

1. 传输速率低：RS-232协议的传输速率相对较低，最高仅为115.2kbps。这限制了它在高速数据传输场景中的应用。
2. 传输距离有限：RS-232协议的传输距离有限，最长仅为15米。超过这个距离，信号会衰减，影响数据传输的可靠性。
3. 抗干扰能力弱：RS-232协议

   的抗干扰能力较弱，容易受到电磁干扰的影响。在电磁环境复杂的场景中，数据传输的可靠性可能受到影响。
   4. 单设备通信：RS-232协议只支持点对点通信，无法实现多设备之间的通信。这限制了它在复杂网络中的应用。



   未来发展



   尽管RS-232协议有一些缺点，但它在许多领域仍然有广泛应用。随着技术的发展，RS-232协议也在不断改进和演进。例如，RS-485和RS-422协议就是在RS-232协议基础上发展起来的，它们解决了RS-232协议的一些缺点，如传输距离和抗干扰能力。



   未来，RS-232协议可能会继续在一些特定领域发挥作用，如工业自动化、医疗设备和嵌入式系统开发。同时，随着新技术的发展，新的通信协议和接口可能会逐渐取代RS-232协议，但RS-232协议作为一种经典的通信协议，其影响力和应用价值将长期存在。
