一、基本介绍
项目名:
基于单片机的计步器系统设计
项目名:基于单片机计步器的设计
单片机:STC89C52
功能简介:
1、通过MPU6050陀螺仪进行计步
2、通过DS1302获取时间(STM32F103C8T6使用内部RTC获取时间)
3、通过AT24C02存储月、日和当天的总步数(保存一个月的数据)
4、每天的00.00.00,将数据保存一次,并清除总的步数
5、通过按键可修正时间、查看记录
6、通过显示屏显示时间和步数
扩展功能:通过蓝牙模块,手机端可实时获取当天的步数(10s步数不变,会上传一次数据),手机端可查看记录
二、资 料总览
实物资料
仿真资料
三、51单片机部分资料展示

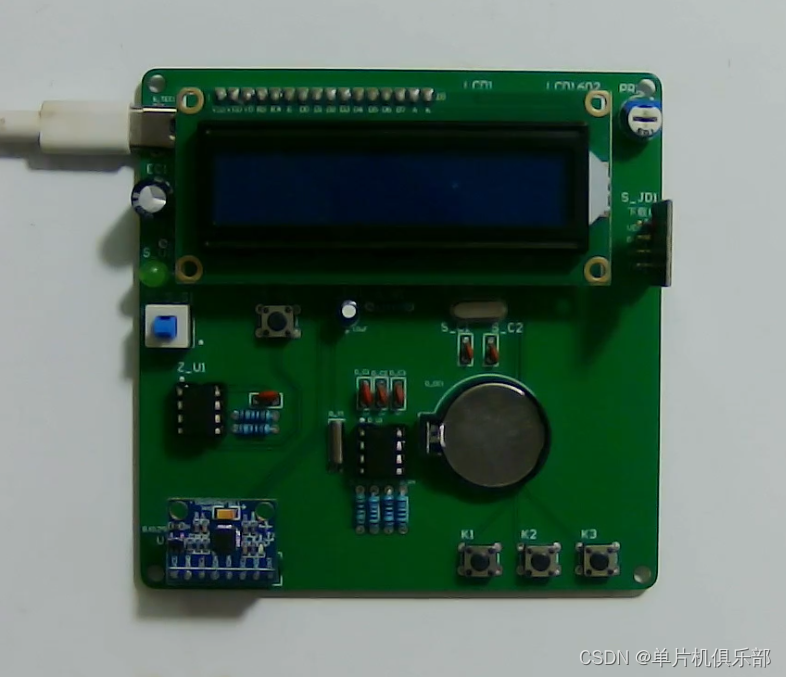

1、实物图展示
单片机型号:STC89C52
供电接口:TYPE-C
板子类型:PCB集成板,厚度1.2,两层板(上下层覆铜接地)
器件类型:元器件基本上为插针式,个别降压芯片会使用贴片式。

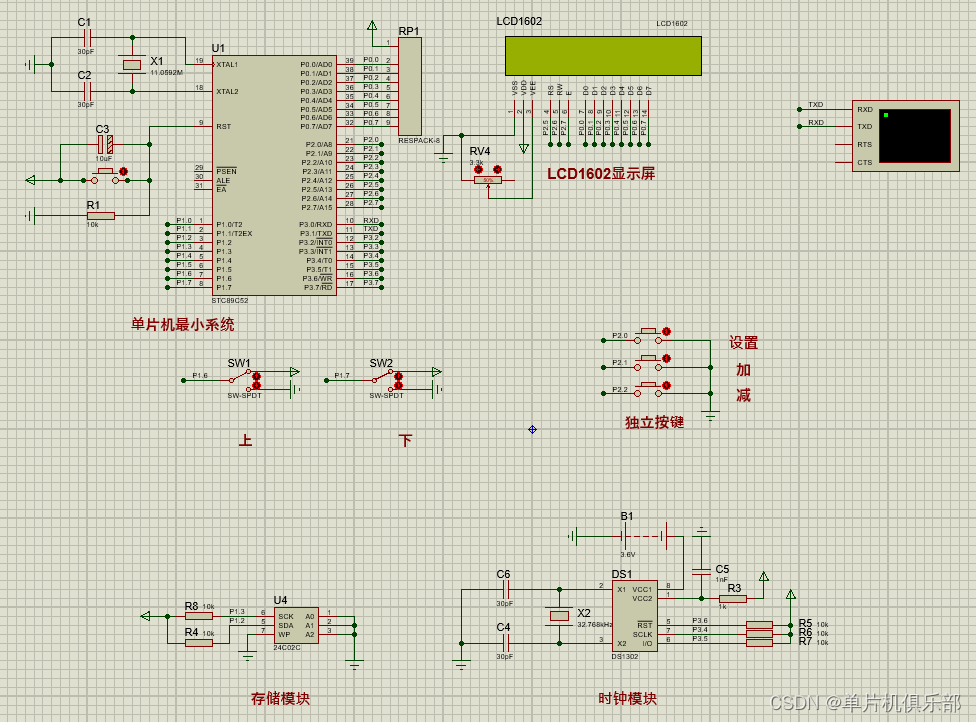

2、仿真图展示
仿真软件版本:proteus8.9
电路连线方式:网络标号连线方式
注意:部分实物元器件仿真中没有,仿真中会用其他工作原理相似的元件代替,这样可能导致实物程序和仿真程序不一样

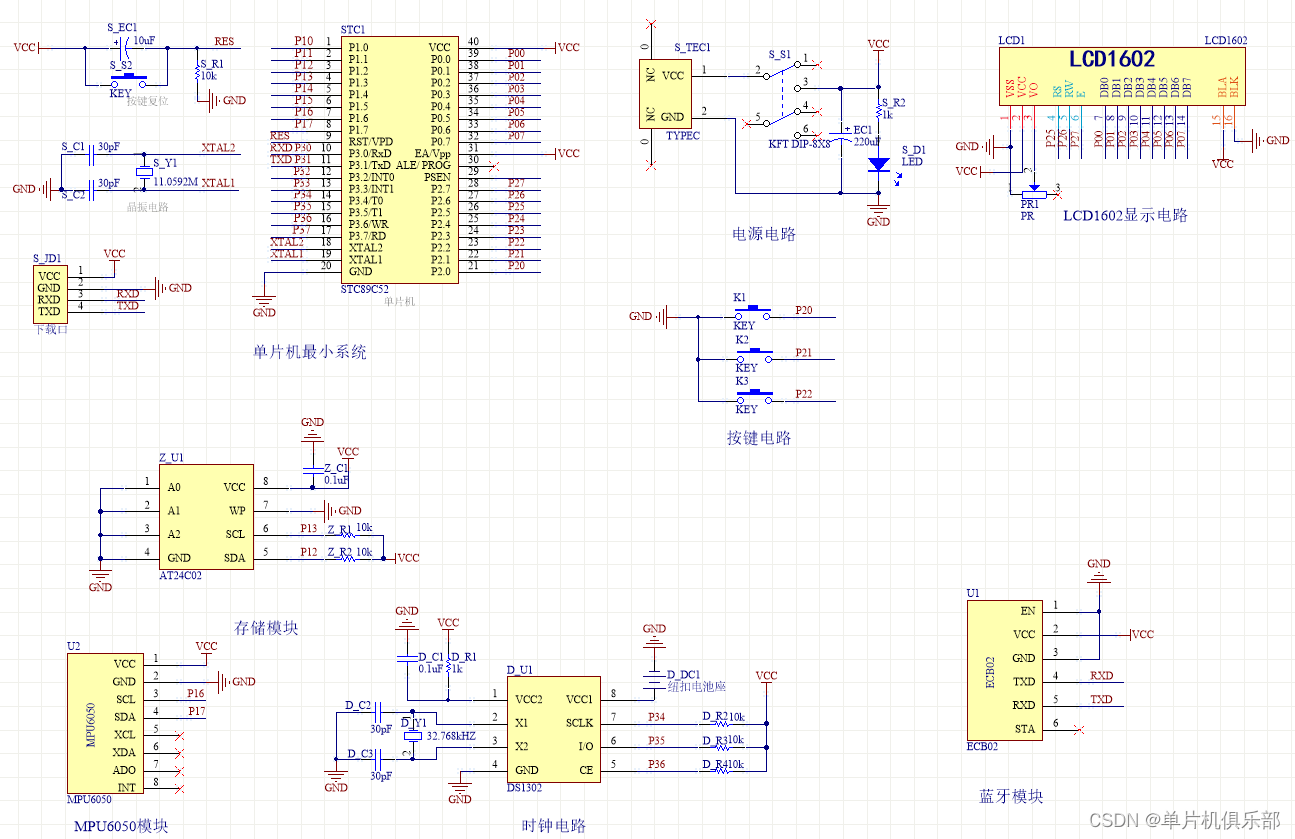

3、原理图展示
软件版本:AD2013
电路连线方式:网络标号连线方式
注意:原理图只是画出了模块的引脚图,而并不是模块的内部结构图

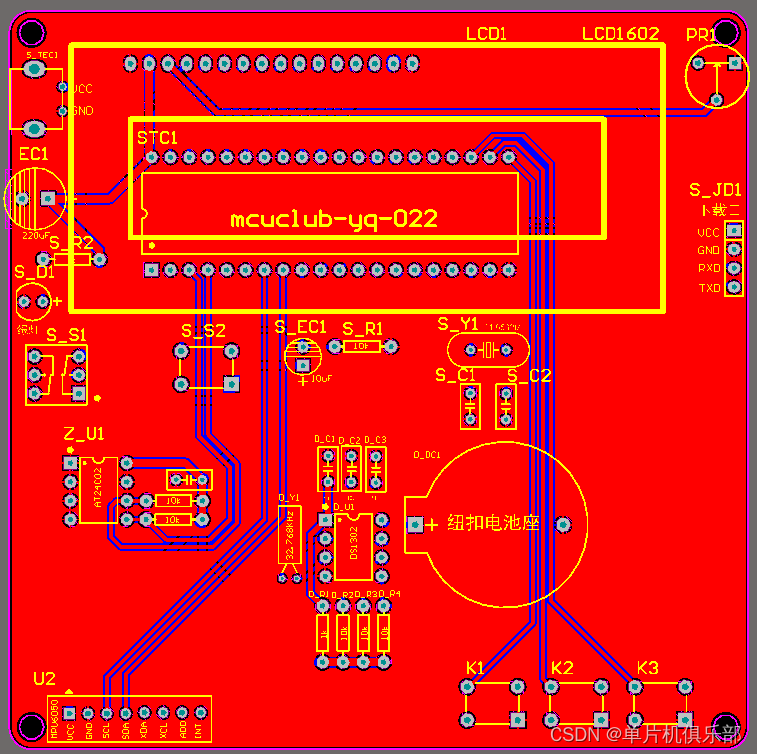

4、PCB图展示
由原理图导出,中间有一个项目编号,隐藏在单片机底座下,插入单片机后不会看到。
两层板,上下覆铜接地。
)
四、32单片机部分资料展示

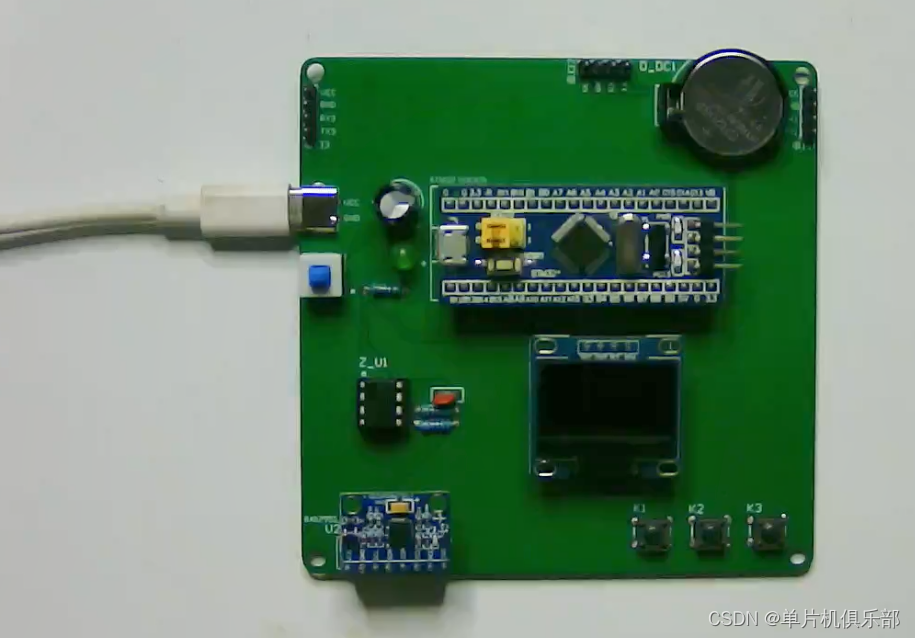

1、实物图展示
单片机型号:STM32F103C8T6
供电接口:TYPE-C
板子类型:PCB集成板,厚度1.2,两层板(上下层覆铜接地)
器件类型:元器件基本上为插针式,个别降压芯片会使用贴片式。

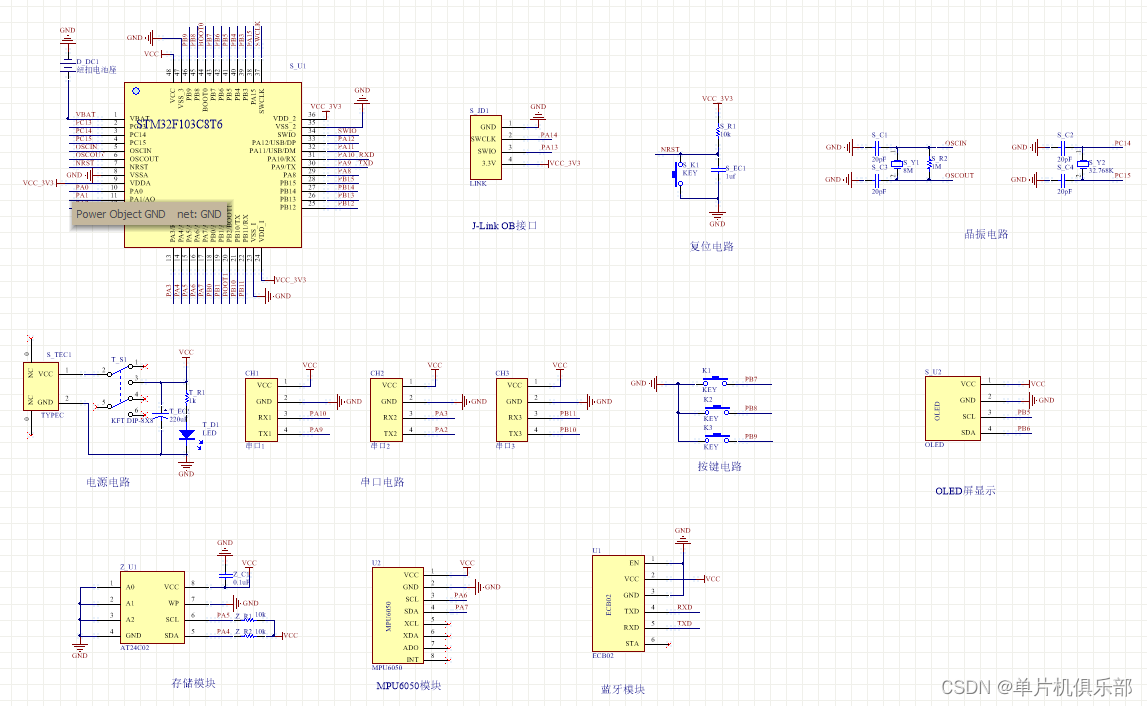

2、原理图展示
软件版本:AD2013
电路连线方式:网络标号连线方式
注意:原理图只是画出了模块的引脚图,而并不是模块的内部结构原理图
3、PCB图展示
由原理图导出,中间有一个项目编号,隐藏在单片机底座下,插入单片机后不会看到。
两层板,上下覆铜接地。

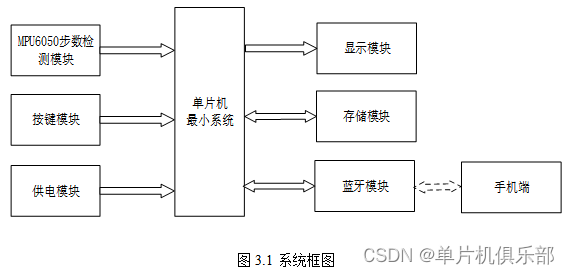

五、系统框图
绘制软件:VISIO
本设计以单片机为核心控制器,加上其他模块一起组成此次设计计步器的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由四部分组成,第一部分是MPU6050步数检测模块,通过该模块检测当前用户行走的步数;第二部分是按键模块,通过该模块可以修改时间,查看记录等;第三部分是供电模块,通过该模块可给整个系统进行供电。输出通过显示模块显示当前的时间和步数。除此之外,存储模块即作为输入又作为输出,存储月、日和当天的总步数(保存一个月的数据);蓝牙模块既作为输入又作为输出,蓝牙模块和手机进行连接,可以将监测的数据传输到用户手机端,用户也可以通过手机端查看记录。具体系统框图如图3.1所示。
六、部分程序展示
软件版本:keil5
注意:逻辑程序和驱动程序分开,分布于main.c和其他.c文件
**********数据存储函数
*****/
void Data_storage(void)
{
if(flag_write == 0)
{
flag_write = 1;
flag_id = AT24CXX_ReadOneByte(0x00); //读取当前数据存储位置
if(flag_id<=0xff-8) //确保地址不会出错
{
flag_id+=4;
}
else
{
flag_id = 5;
}
AT24CXX_WriteOneByte(0x00,flag_id);
AT24CXX_WriteOneByte(flag_id,calendar.w_month); //写入月
AT24CXX_WriteOneByte(flag_id+1,calendar.w_date); //写入日
AT24CXX_WriteLenByte(flag_id+2,step_num,2); //写入总次数
AT24CXX_WriteLenByte(0x01,0,2); //清空当天步数
step_num = 0; //清空当天步数
chaxun_id = flag_id; //获取当前最新数据存储地址
Delay_ms(50); //延时50ms
}
}
