基于petalinux内核源码编写字符设备驱动

---

前言

一个基础的petalinux工程，在配置工程的时候即可在图形界面进行kernel配置，然后编译出内核镜像，并且要在编译完整个工程后才有内核源码，且目录部分与传统Soc的SDK kernel部分不同。在驱动开发中，如果想要单独写驱动并在Xilinx平台上运行，该怎样操作呢？

---

一、字符设备基础

字符设备：是指只能按byte进行读写操作的设备，以字节为单位进行数据传输，不能随机读取设备中的某一数据、读取数据要按照先后数据。字符设备是面向流的设备，常见的字符设备有鼠标、键盘、串口、控制台和LED等。
一般每个字符设备或者块设备都会在/dev目录（可以是任意目录，这样是为了统一）下对应一个设备文件。linux用户层程序通过设备文件来使用驱动程序操作字符设备或块设备。

二、开发环境

petalinux版本：2022.2
kernel版本：5.15
开发板：ZCU106

三、编写驱动

1.内核目录

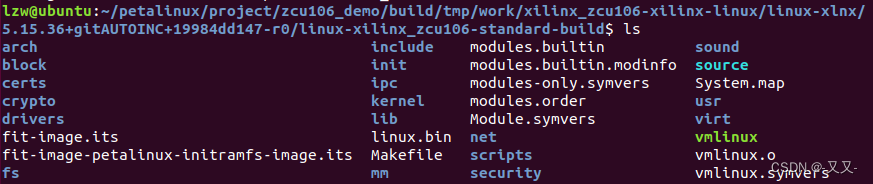

编译内核模块，最关键的是找到内核源码路径和选择好编译器，以上述版本为例，编译完petalinux工程后，生成的内核源码路径如下：

/home/lzw/petalinux/project/zcu106_demo/build/tmp/work/xilinx_zcu106-xilinx-linux/linux-xlnx/5.15.36+gitAUTOINC+19984dd147-r0/linux-xilinx_zcu106-standard-build

2.编写驱动

重要的结构体：Linux下一切皆是“文件”，struct file_operations中的成员函数会在用户层进行open(),read(),write(),close()等系统调用时最终被内核驱动调用。就像应用层写数据直接用系统调用的接口write(),不用关心对应驱动部分的write()是怎么实现的。下面列出一些常用的成员：

struct file_operations {
	struct module *owner;							//THIS_MODULE
	loff_t (*llseek) (struct file *, loff_t, int);	//修改读写位置
	ssize_t (*read) (struct file *, char __user *, size_t, loff_t *);	//读取文件
	ssize_t (*write) (struct file *, const char __user *, size_t, loff_t *);	//写入文件
	unsigned int (*poll) (struct file *, struct poll_table_struct *);	//轮询，查询是否可以非阻塞读写
	long (*unlocked_ioctl) (struct file *, unsigned int, unsigned long);	//32位ioctl
	long (*compat_ioctl) (struct file *, unsigned int, unsigned long);		//64位ioctl
	int (*mmap) (struct file *, struct vm_area_struct *);	//内存映射，帧缓冲用的多
	int (*open) (struct inode *, struct file *);			//打开设备
	int (*release) (struct inode *, struct file *);			//释放设备，对应close()
	int (*fsync) (struct file *, loff_t, loff_t, int datasync);	//刷新数据
	int (*fasync) (int, struct file *, int);				//异步刷新数据
	...
};

搭建字符设备驱动框架，常用的几个接口如下：

static int __init test_init(void){}
static void __exit test_exit(void){}
module_init(test_init); //注册模块加载函数
module_exit(test_exit); //注册模块卸载函数

MODULE_LICENSE("GPL"); //添加模块 LICENSE 信息，必须加
MODULE_AUTHOR("xxx"); //添加模块作者信息，可不加

关于设备号注册有两种方法，以下分别介绍：
第一种：
一键注册字符设备(主设备号表示具体驱动，次设备号表示使用驱动的各个设备)
参数：主设备号、设备名、文件结构体
static inline int register_chrdev(unsigned int major, const char *name, const struct file_operations *fops);

注销字符设备
参数：主设备号、设备名
static inline void unregister_chrdev(unsigned int major, const char *name);

这一种方式创建有两个弊端：
1.需要知道系统中有哪些设备号已经被占用了，可以通过cat /proc/devices查看
2.只有一个主设备号，次设备号的2^20-1范围全部丢弃。
所以更推荐用第二种的方式来编写。

第二种：
动态设备号申请函数：
dev：用于保存设备号
baseminor：次设备号起始地址，一般为0
count:申请数量
name：设备名
int alloc_chrdev_region(dev_t *dev, unsigned baseminor, unsigned count, const char *name);

静态设备号申请函数：
from-----指定申请的起始设备号
成功返回0，失败返回负数
int register_chrdev_region(dev_t from, unsigned count, const char *name);

设备号释放函数：
void unregister_chrdev_region(dev_t from, unsigned count);

字符设备和文件操作绑定：
int cdev_init(struct cdev *p, struct file_operations *fops);

注册字符设备：
int cdev_add(struct cdev *p, dev_t dev, unsigned count);

注销字符设备：
void cdev_del(struct cdev *p);


这样加载的驱动还不会在/dev目录下生成操作节点，需要用mknod来创建。
用法：mknod NAME TYPE [MAJOR MINOR]
例子：mknod test_dev c 211 0


如果想自动生成，还需要调用以下两个接口：
struct class * fclass = class_create(THIS_MODULE, "test_class");	//创建/sys/class/test_class
struct device * fdevice = device_create(fclass, NULL, cdev_num, NULL, "test_dev");	//创建/dev/test_dev

附上注销接口：
device_destroy(fclass,cdev_num);
class_destroy(fclass);

内核空间不能直接操作用户空间内存，所以数据交互需要调用接口：
内核空间的数据到用户空间的复制：
static inline long copy_to_user(void __user *to, const void *from, unsigned long n)

用户空间的数据到内核空间的复制：
static inline long copy_from_user(void *to,const void __user *from, unsigned long n)

了解了基本函数接口，就可以写一个基本的框架代码了。

#include <linux/init.h>
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/cdev.h>
#include <linux/fs.h>
#include <linux/errno.h>
#include <linux/sched.h>
#include <linux/uaccess.h>

#define CHAR_MAJOR 200
#define CHAR_MINOR 0
#define CHAR_NAME "test_char"

struct cdev *cdev = NULL;
dev_t cdev_num;
struct class * fclass = NULL;
struct device * fdevice = NULL;
char swapbuf[100] = {"this is char_dev module test !"};

int char_open (struct inode *inode, struct file *file)
{
	printk("test_char open ~~~\n");
	return 0;
}

int char_close (struct inode *inode, struct file *file)
{
	printk("test_char close ~~~\n");
	return 0;
}

ssize_t char_read (struct file *file, char __user *buf, size_t size, loff_t *loff)
{
	int ret = 0;
	ret = copy_to_user(buf,swapbuf,sizeof(swapbuf));
	printk("char_read copy_to_user send buf = %s, ret = %d\n",swapbuf,ret);

	return ret;
}

ssize_t char_write (struct file *file, const char __user * buf, size_t size, loff_t *loff)
{
	int ret = 0;
	ret = copy_from_user(swapbuf,buf,size);
	printk("char_write copy_from_user recv buf = %s, ret = %d\n",buf,ret);

	return ret;
}

struct file_operations fops = {
	.owner = THIS_MODULE,
	.open = char_open,
	.read = char_read,
	.write = char_write,
	.release = char_close,
};


int __init char_init(void)
{
	int ret = 0;
	cdev_num = MKDEV(CHAR_MAJOR,CHAR_MINOR);
	ret = register_chrdev_region(cdev_num,1,CHAR_NAME);
	if(ret<0)
	{
		printk("test_char register_chrdev_region failed ~\n");
		return -1;
	}
	else
		printk("test_char register_chrdev_region success ~\n");

	cdev = cdev_alloc();
	if(cdev == NULL)
	{
		printk("test_char cdev_alloc failed ~\n");
		return -1;
	}
	else
		printk("test_char cdev_alloc success ~\n");

	cdev_init(cdev,&fops);

	ret = cdev_add(cdev,cdev_num,1);
	if(ret)
	{
		printk("test_char cdev_add failed ~\n");
		return -1;
	}
	else
		printk("test_char cdev_add success ~\n");

	fclass = class_create(THIS_MODULE, "test_class");//创建class
	if(fclass == NULL)
	{
		printk("test_char class_create failed ~\n");
		return -1;
	}
	else
		printk("test_char class_create success ~\n");

	fdevice = device_create(fclass, NULL, cdev_num, NULL, "test_dev");//在class下创建deivce
	if(fdevice == NULL)
	{
		printk("test_char device_create failed ~\n");
		return -1;
	}
	else
		printk("test_char device_create success ~\n");

	return 0;
}

void __exit char_exit(void)
{
	cdev_del(cdev);
	unregister_chrdev_region(cdev_num,1);
	device_destroy(fclass,cdev_num);
	class_destroy(fclass);


	return;
}

module_init(char_init);
module_exit(char_exit);

MODULE_LICENSE("GPL");

这样一个基本的字符设备驱动就写好了，再写个Makefile。

3.编写Makefile

obj-m := char_dev.o
KDIR:=/home/lzw/petalinux/project/zcu106_demo/build/tmp/work/xilinx_zcu106-xilinx-linux/linux-xlnx/5.15.36+gitAUTOINC+19984dd147-r0/linux-xilinx_zcu106-standard-build

all:
	make -C $(KDIR) M=$$PWD modules
clean:
	rm -rf Module.symvers modules.order .tmp_versions .*.cmd *.o *.ko *.mod *.mod. *.mod.c

编译前，还需要配置好Xilinx的交叉编译环境：

source ~/petalinux/project/zcu106_demo/images/linux/sdk/environment-setup-cortexa72-cortexa53-xilinx-linux
make

make生成ko文件后，在开发板insmod即可。

四、加载驱动

运行命令：

insmod char_dev.ko

这样在开发板就能够找到/dev/test_dev节点，一个基本的字符驱动就算是完成啦。

五、测试用例

附上测试程序

#include <stdio.h>
#include <unistd.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>

int main(void)
{
	int fd = open("/dev/test_dev",O_RDWR);
	char buf[100] = {0};
	printf("open ~\n");

	int ret = read(fd,buf,sizeof(buf));
	printf("before write,read buf = %s, ret = %d\n",buf,ret);

	char str[10] = "123456789";
	ret = write(fd,str,sizeof(str));
	printf("write ret = %d\n",ret);

	ret = read(fd,buf,sizeof(buf));
	printf("after write,read buf = %s, ret = %d\n",buf,ret);

	close(fd);
	printf("close ~\n");

	return 0;
}

交叉编译后放到板子上运行，结果如下：

有时间打印的是内核输出，没有的是测试程序输出。可以看到应用层上read(),write()功能读取，写入数据的值都正确，驱动和测试程序运行正常。

---

总结

以上就是今天要讲的内容，本文介绍了在petalinux工程外编译字符驱动及测试的方法。制作不易，多多包涵。
