Visio自定义连接线，连接点位置

现象

用Visio画流程图，很烦人的一点就是连接线很难达到自己想要的效果。

原因

分析下来主要是以下2个原因：
1、图形的默认连接点很少；比如四边形只有4条边的终点可以连线；
2、默认连接线是直线；比如我想画带箭头的线，只能先连线，再选中线条，改成带箭头的。

解决方法

这些都是可以解决的。

一、自定义连接点

visio支持添加连接点，步骤如下：
1、指针工具选中想要添加连接点的图形

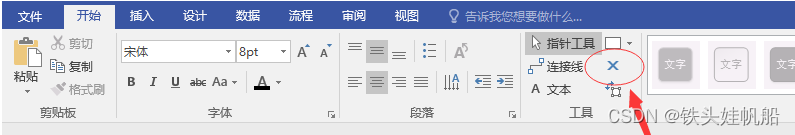

2、点击工具栏的"x"按钮
3、按住Ctrl键，点击鼠标左键就可以为该图形添加连接点

二、自定义连接线样式

先定义想要的连线样式，存储该样式，然后画线前选择该样式就可以了，步骤如下:
1、先在空白处随便画一条连接线，调整样式，比如箭头、颜色等

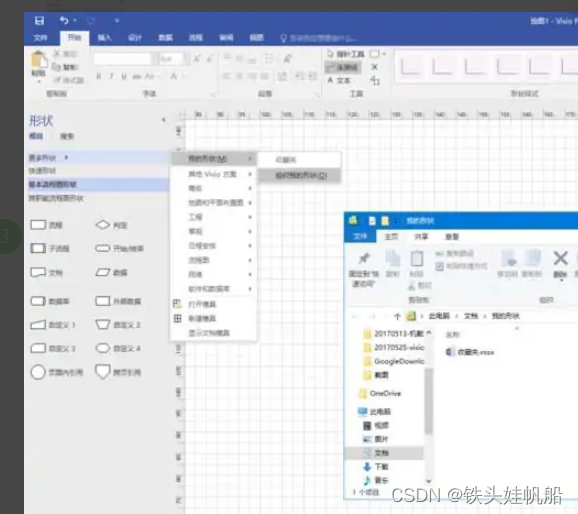

2、侧边栏 形状->模具->更多形状->我的形状->组织我的形状
3、双击收藏夹.vssx，弹出收藏夹窗口
4、回到visio，复制刚才设置好格式的箭头
5、粘贴到收藏夹窗口的侧边栏，修改名称；（ 出现弹窗点是，如果提示改模具正在被其他用户使用，那么我们需要去掉我的收藏的勾勾，回到visio窗口，更多形状->我的形状->我的收藏，把打勾去掉）
6、保存、关掉收藏夹
7、回到visio窗口，勾上更多形状->我的形状->我的收藏；出现刚才保存的样式
8、点击连接线，再点击自定义的样式；画出来的线默认就是我们保存的样式了。
