1.Debussy安装

新增说明：请先阅读《2.Debussy安装 与 modelsim与debussy联调环境的搭建》再返回来看这篇文章的具体步骤，目前已完全解决问题！ 博客链接：http://t.csdn.cn/851oY

说明：这里是针对ModelSim win32平台下的Debussy+Modelsim，目前我们的机器中都是ModelSim Win64，但是修改使得win64下能用，也建议走一下win32的过程，因为目前的教程都是在win32失效的情况下继续的，感觉win32的步骤不能缺！

2.modelsim与debussy联调环境的搭建

3.测试软件

查找原因——不能按照32位机的要求来配置

解决办法放到下一篇博客中

---

安装包、crack下载：链接: https://pan.baidu.com/s/1UvrJpxD_aD3yT5uqB6e5Mw?pwd=Sean 提取码: Sean

1.Debussy安装

新增说明：请先阅读《2.Debussy安装 与 modelsim与debussy联调环境的搭建》再返回来看这篇文章的具体步骤，目前已完全解决问题！博客链接：http://t.csdn.cn/851oY

说明：这里是针对ModelSim win32平台下的Debussy+Modelsim，目前我们的机器中都是ModelSim Win64，但是修改使得win64下能用，也建议走一下win32的过程，因为目前的教程都是在win32失效的情况下继续的，感觉win32的步骤不能缺！

下载文件中的**Debussy使用教程.doc**——针对Win32的Modelsim

为了方便查看波形，找来了一款软件——debussy，它的一个优点是任你查看设计内信号，只需一个波形文件，如FSDB文件。而不用像modelsim那样想看某些信号，添加了之后还要重新编译仿真，浪费了很多时间，但modelsim的编译仿真功能很强大。那何不把它们的优点结合起来呢？从这个目的出发，下面即将介绍modelsim与debussy联调环境的搭建。首先是modelsim和debussy软件的安装。由于前面已介绍过modelsim的，故这里只介绍debussy软件的安装过程。

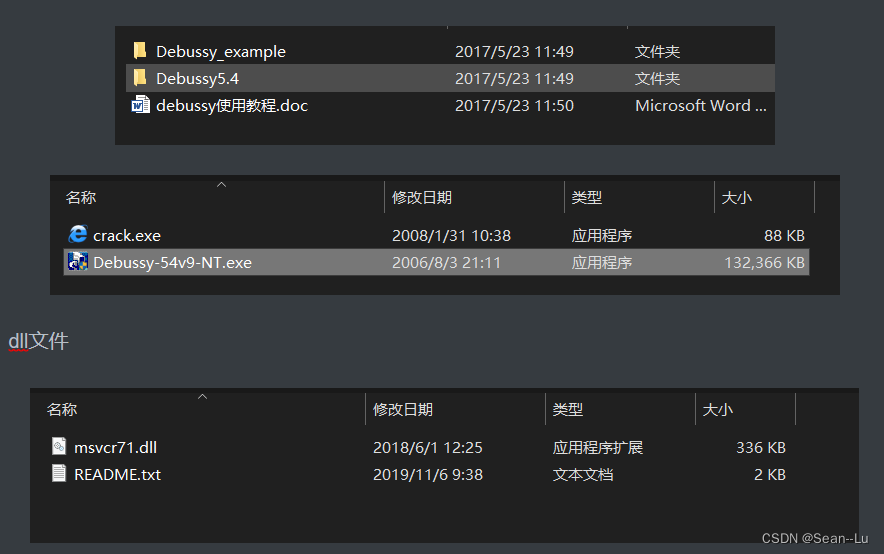

1、进入debussy安装包目录下，可以看到安装执行文件Debussy-54v9-NT.exe和破解文件crack，如图1所示。进入crack目录下，可以看到破解文件，如图所示。

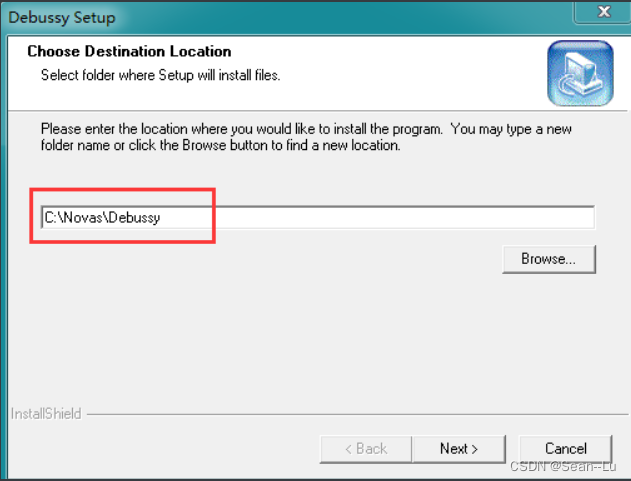

2.点击Debussy-54v9-NT.exe开始软件的安装，在弹出的对话框中选择安装路径（可根据实际情况选择硬盘路径）。

3.选择安装目录，点击Next，弹出询问“文件不存在，是否创建它？”的对话框，选择Yes。

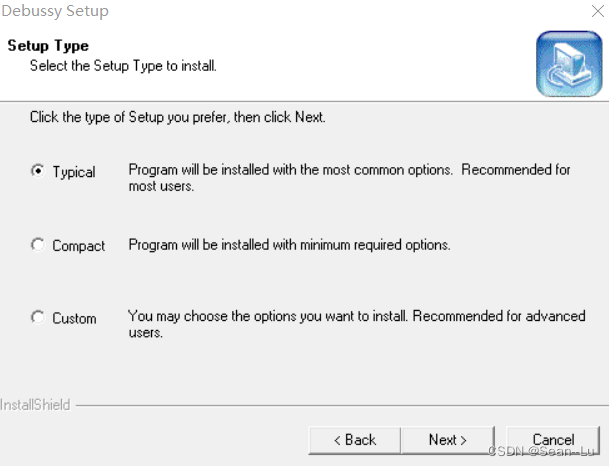

 4.安装类型选择，有三个选项，分别为Typical(典型的，安装大部分的组件)、Compact(精简的，安装最小组件)和Custom(定制的，可自行选择安装组件)，这里选Typical。

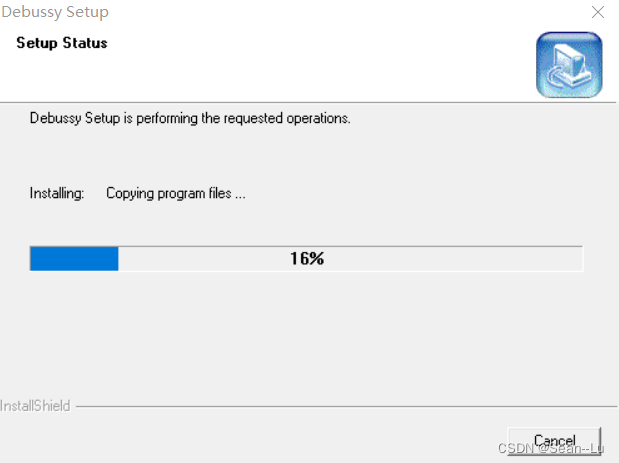

 5.点击Next、Next，出现安装进程的对话框，如图所示。

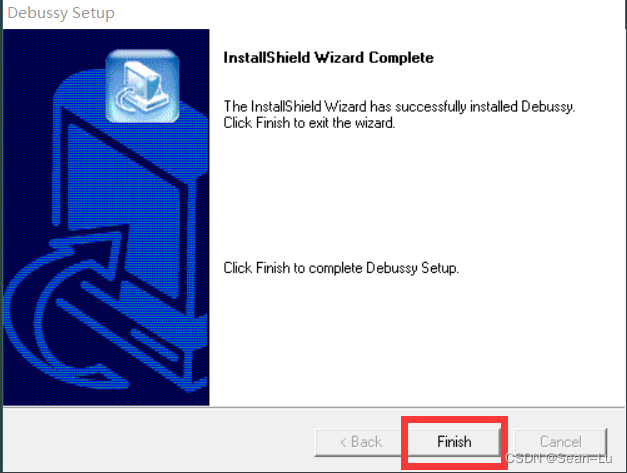

 6.等安装进程结束后，出现安装完成界面，如图所示。点击Finish，完成debussy的安装。

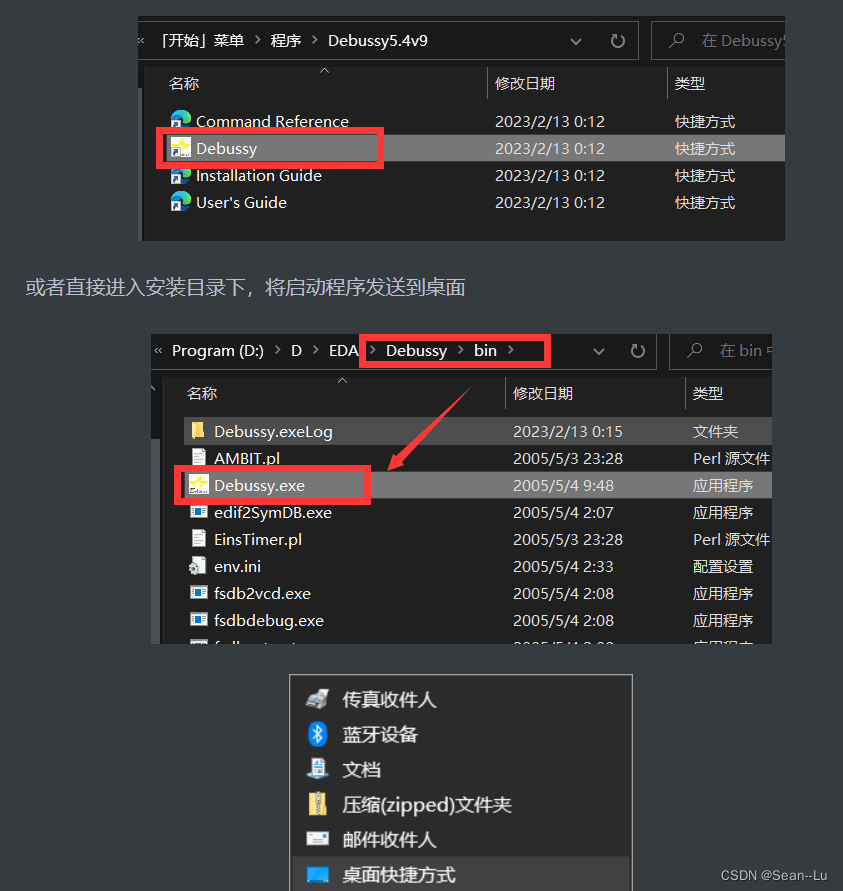

7.安装过程中弹出了如下界面，可以将启动程序发送到桌面

8.在破解软件之前，debussy是打不开的。

安装完成，先不要打开软件，然后把crack.exe拷贝到安装目录下的bin文件夹里面（不拷贝到这里也可以，我是在安装程序的目录里面执行的crack.exe文件也没有出错）；

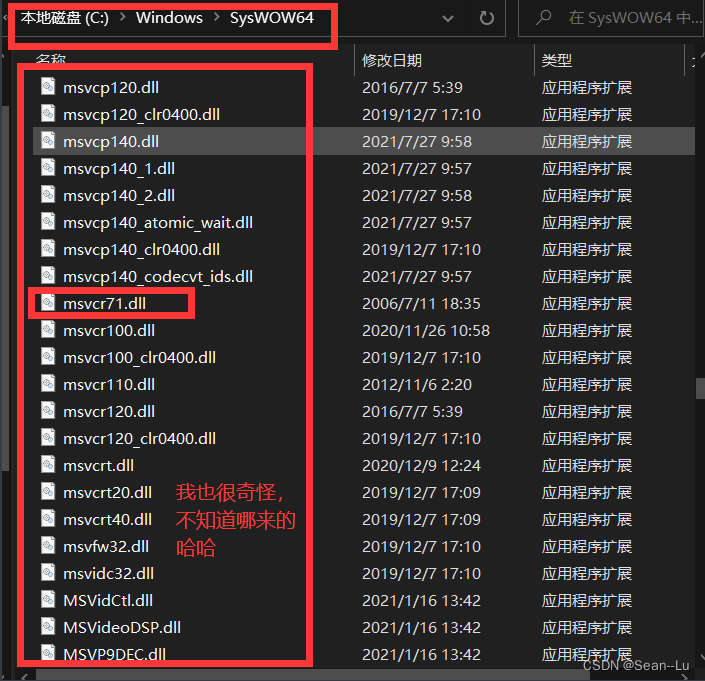

将下载dll文件，并放在C:\Windows\SysWOW64下面（我没有去放，所以我也不知道第三张图中的dll文件是否正确，因为我直接看我的目录下，不知道是不是以前装过什么软件，有一堆的类似的dll文件）

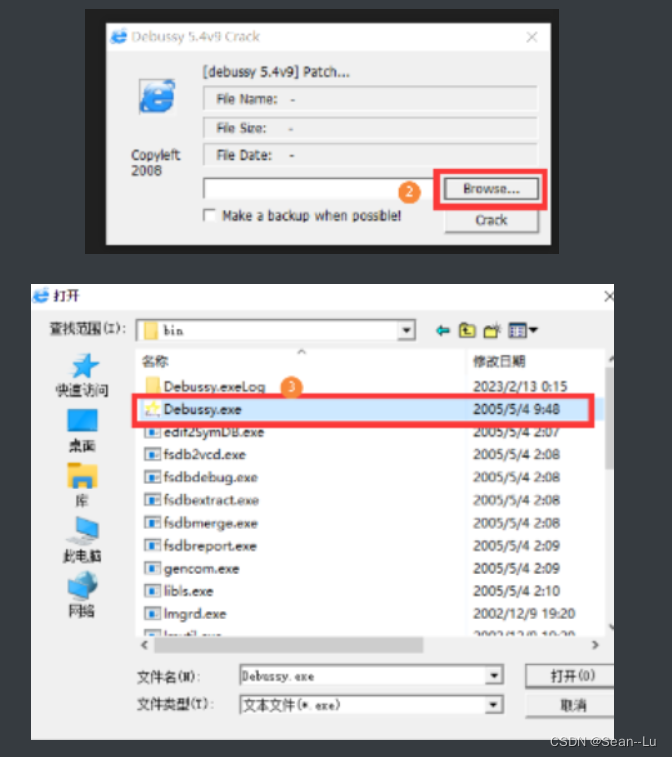

双击执行crack.exe，弹出和谐对话框，如图操作！在弹出的对话框中，选择Browse...，找到安装目录下的debussy执行文件（大家可根据具体情况进行选择）。

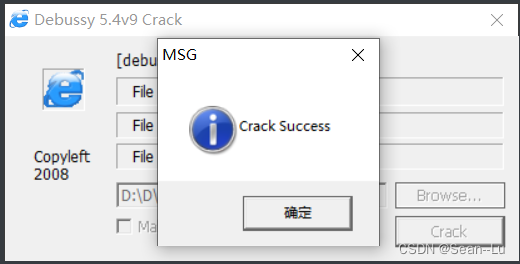

点击Crack，等待弹出：Crack Success，代表破解成功，然后关闭该软件即可；

 破解成功，将弹出对话框。最后关闭破解软件，此时就可以打开debussy软件了。

2.modelsim与debussy联调环境的搭建

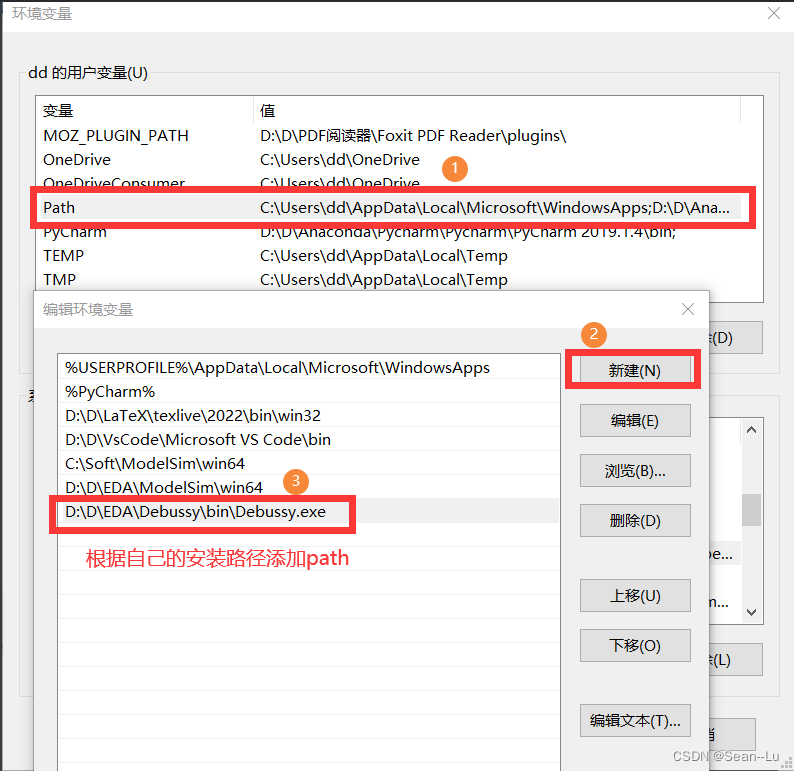

1.将debussy的安装路径添加到电脑用户变量path中。在用户变量栏中选择path再点击“编辑”，再加debussy的安装路径，最后确定、确定、确定完成环境变量设置，

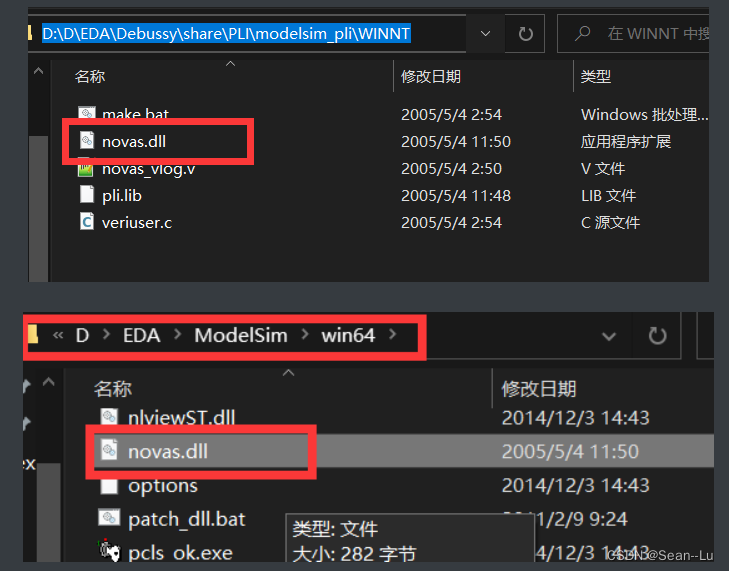

 2.将D:\D\EDA\Debussy\share\PLI\modelsim_pli\WINNT中的novas.dll文件复制到modelsim安装目录下的win64（我的电脑装的64位的）文件内。

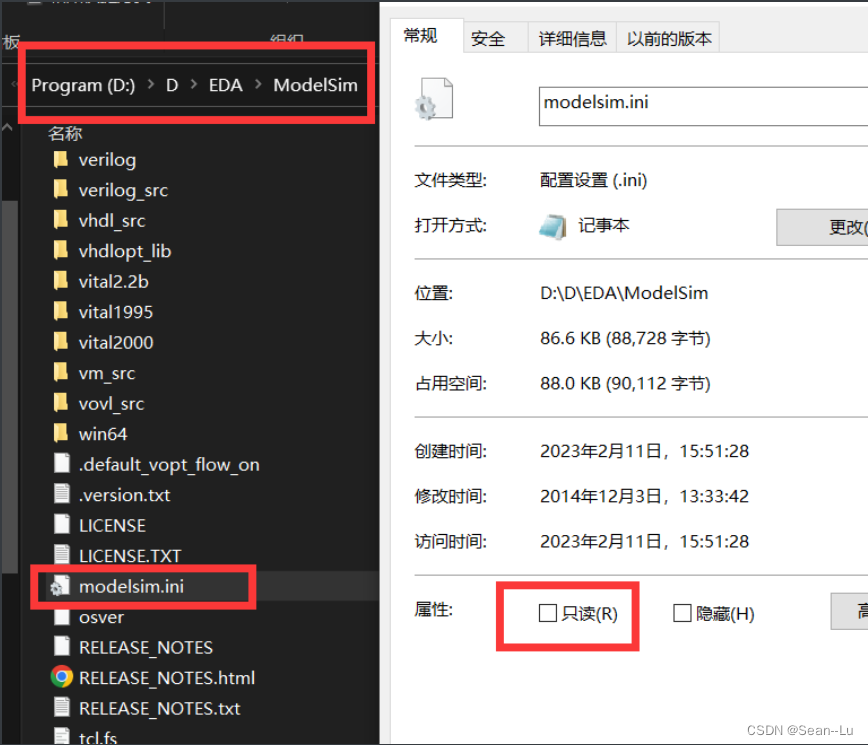

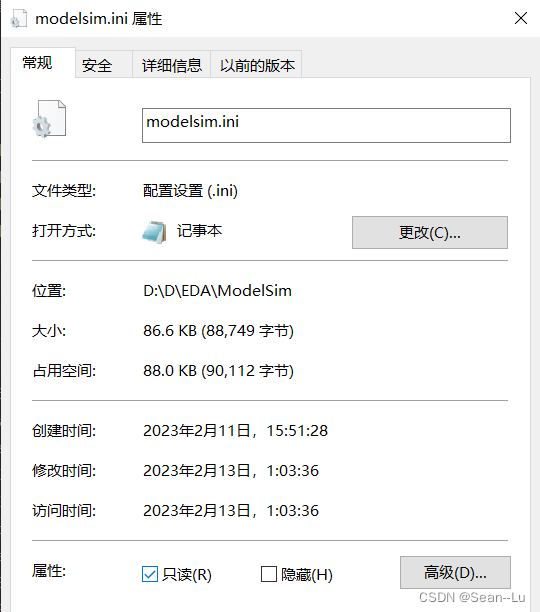

 3.去掉modelsim安装路径下modelsim.ini只读属性并打开（这里用notepad++，也可以用其他编辑器打开）

4.将modelsim.ini中添加“Veriuser=novas.dll”并勾上只读属性
    Veriuser = novas.dll



5.为了可以在testbench中通过PLI接口调用debussy的系统函数

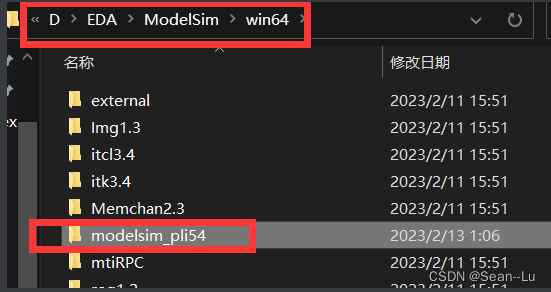

将D:\D\EDA\Debussy\share\PLI\modelsim_pli54文件夹复制到modelsim安装路径下（这一步与有些人的教程不一样，后面也会有不同）

在计算机环境变量中的用户变量栏新建变量名D_LIBRARY_PATH，变量值如下。

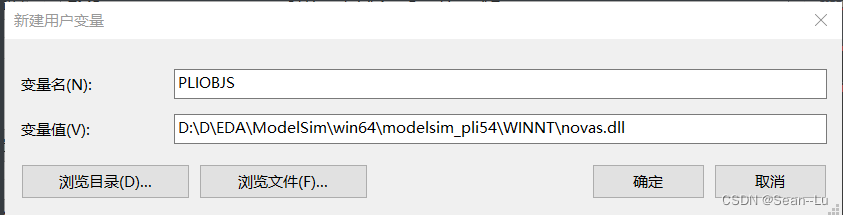

在计算机环境变量中的用户变量栏新建变量名PLIOBJS，变量值D:\D\EDA\ModelSim\win64\modelsim_pli54\WINNT\novas.dll，点击确定、确定、确定完成modelsim与debussy联调环境的搭建。

3.测试软件

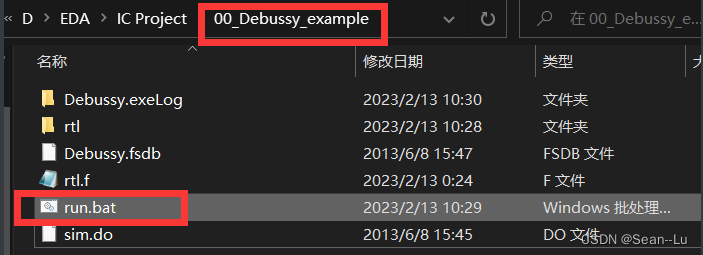

1.第一张图中，我们下载的Debussy中有一个“Debussy_example”的文件夹，其中有一个简单的例子。

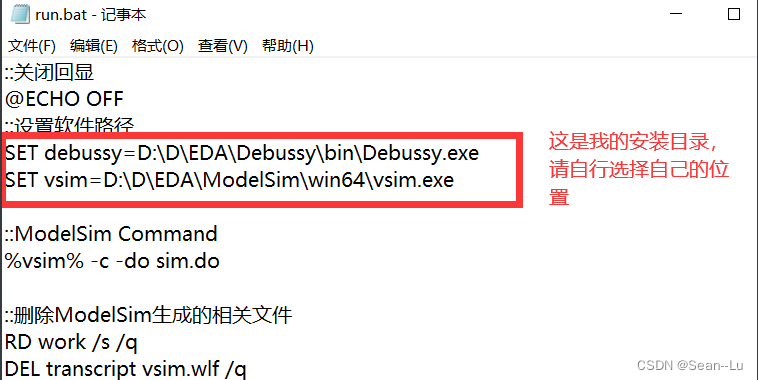

 2.右键，编辑run.bat文件，修改Debussy软件的位置、修改Modelsim的vsim.exe的位置，修改完成后保存。

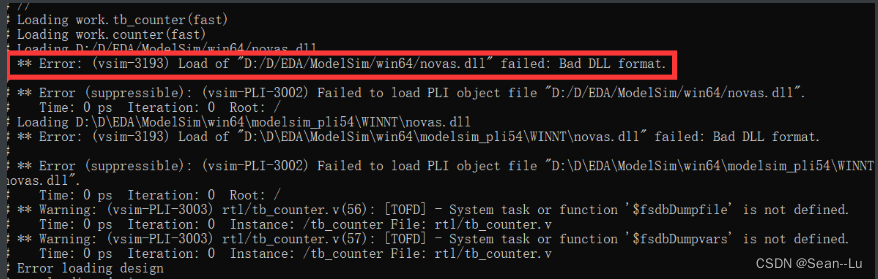

 3.双击运行run.bat，能打开Debussy，但是报错！

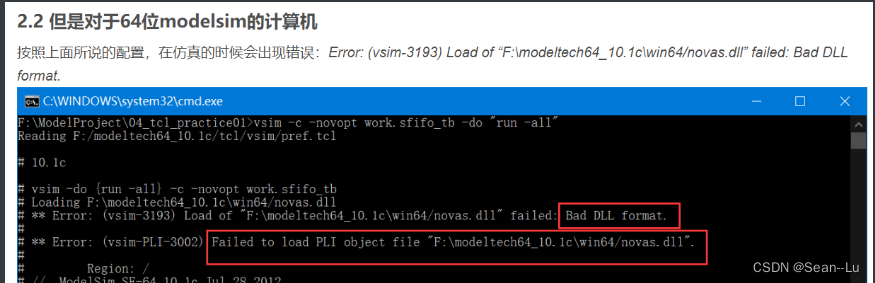

查找原因——不能按照32位机的要求来配置

参考博客：http://t.csdn.cn/5Dgs3

解决办法放到下一篇博客中！
