【EDA Synopsys仿真工具】 VCS的使用

1. 编译
   需要gcc版本为4.8

vcs -full64 -cpp g++-4.8 -cc gcc-4.8 -LDFLAGS -Wl,--no-as-needed fa.v addertb.v add8.v add4.v -l add.log -debug_all -timescale=1ns/1ns  #加了debug_all才能在之后进行波形仿真

2. 仿真

#上一步会生成./simv的可执行文件在当前目录
#仿真
./simv -l run.log  #仿真成功会显示 Testbench Successfully completed!
#波形仿真
./simv -gui  #该命令会打开VCS的图形化界面DVE

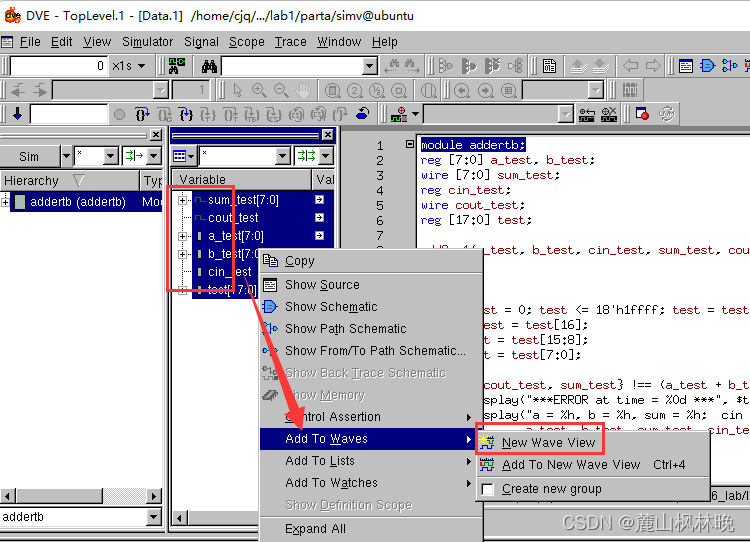

ctrl+a选中所有信号，然后右键选择Add To Waves,选择New Wave View

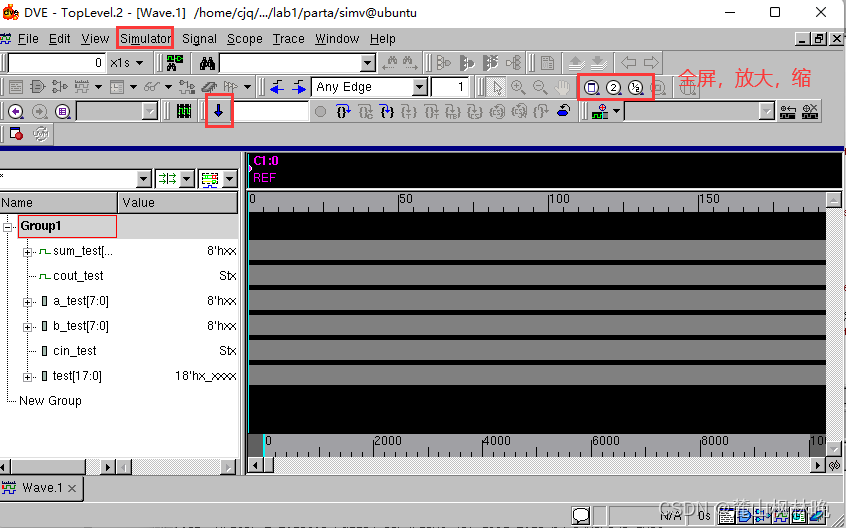

在新的窗口中，选择Simulator->start/continue或者直接点击图中的下箭头即可开始仿真并得到波形图。
观看波形图时可以使用右上角三个按钮，分别对应全屏（预览全局）、放大、缩小波形
