电路分析题目详解（一）

1、

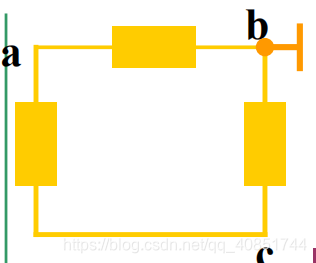

已知：4C正电荷由a点均匀移动至b点电场力做功8J，由b点移动到c点电场力做功为12J，
(1) 若以b点为参考点，求a、b、c点的电位和电压Uab、U bc;
(2) 若以c点为参考点，再求以上各值
（1）b为参考点，电压降为0，从a到b电场力做正功8j，说明a点的电压降比b点的高，根据u=w/q可以知道，a点电压降为2v，同理可求得c点的电压降为-3v
（2）不管参考点如何改变，电压差不会改变，b与c之间相差3v且b高于c，则b为3v，同理可得a为5v

2、

下图中，已知U= －7V, I= －4A, 试求元件A的吸收功率。
u的方向为从上到下，i的方向也为从上到下，由此知道为关联参考方向，则吸收功率p=u*i=28w

3、已知i1=2A，i3=-2A，u1=10V，u4=-5V计算各元件的吸收功率

对1而言，电压向右，电流向左，已知，非关联参考方向，则可求得吸收功率为-ui=-20w
对2而言，电压向下，电流向下，电压可通过大回路kvl求得为5V，电流与i1相等，关联参考方向，可求得吸收功率为ui=10w
对3而言，电压向上，电流向下，电压与u4相反，非关联参考方向，则可求得吸收功率为-ui=15w
对4而言，电压向下，电流向下，电流可通过上节点的kcl求得为1A，关联参考方向，可求得吸收功率为ui=-5w（此处参考答案有误！）

4、

（1）对5欧电阻而言，电压向右，电流向右，已知，关联参考方向，由VCR可有u=ir=20V
（2）对4欧电阻而言，电压向下，电流向上，已知，非关联参考方向，由VCR可有u=-ir=8V
（3）对3欧电阻而言，电压向上，电流向下，已知，非关联参考方向，由VCR可有u=-ir=-6V
（4）对1欧电阻而言，电压向右，电流向左，已知，非关联参考方向，由VCR可有u=-ir=2V

5、u1=10V，u2=-5V，求电压源的功率。

设电流为顺时针方向环绕，电流不变，可对回路有kvl定理为：3i-u2+5i-u1=0，可解得i=5/8A
对u1，由于是非关联参考方向，吸收功率为负，而输出功率为正，则输出功率p=ui=6.25w
对u2，由于是非关联参考方向，吸收功率为负，而输出功率为正，则输出功率p=ui=-3.125w

6、求us和i

对于左节点可列kcl解得us上的电流is=-12A，方向右上
同理，下节点可有12欧电阻上电流i’=3A，方向向上
上节点可有电阻r上电流ir=-14，方向向右
右节点可以i=1A
而对于左侧回路列kvl方程可有us=123+183=90V

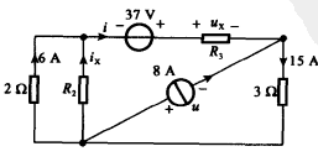

7、求电流源电压u和电压源电流i，ux，ix

对ix处上节点可有kcl，解得i=6+ix
对右上节点可有kcl，解得i=7A
由此可得ix=1A
对整个回路列出kvl方程（顺时针为正）可得-37+ux+153+26=0，由此可得ux=-20V
对右侧下部回路列出kvl方程（顺时针为正）可得3*15+u=0，由此可得u=-45V

8、求下图的等效电阻，b分别在s打开和闭合时求解

（a）由于6欧与6欧首首相连，尾尾相连，由此可知两者为并联，整合后为3欧，由于7欧与两个6欧都是首尾相连，由此可得化简后的3欧与7欧串联，整合后为10欧，而由于10欧与两个6欧的首部相连，与7欧尾部相连，由此可知10欧与6欧和7欧并联，也就是与整合后的10欧并联，最终整合为两个10欧电阻并联，最终电阻为5欧
（b）S开：S打开时，两个36欧都分别于两个24欧串联，整合后为两个60欧电阻，而因为两个36首部相连，两个24欧尾部相连，由此可知两组36-24欧电阻对并联，即两个60欧的电阻并联，最终电阻为30欧
（b）S关：S关闭时，两个36欧首首相连，尾尾相连，为并联，整合后为18欧，而两个24欧也是首首相连，尾尾相连，为并联，整合后为12欧，此时，由于两个36欧都分别于两个24欧首尾相连，由此可知，整合后的18欧与12欧也是首尾相连，为串联，最终电阻为30欧

9、将下图化为等效的电流源电阻电路

（1）计算此二端电路的VCR，即假定一输入电流i，进入后电压u=2*i+5，化为i=u/2-2.5，即可化为一2.5A电流源与一2欧电阻并联，而方向向上
（2）与电压源并联的电阻可忽略，无法化简为电流源电路

10、将下图化为等效的电压源电阻电路

（1）计算此二端电路的VCR，即假定一输入电流i，进入后电压为u=(i-5)2=2i-10由此可等效为一10V电压源与一2欧电阻串联，而方向向上
（2）与电流源串联的电阻可忽略，无法化简为电压源电路
