内存

介绍

它用于暂时存放CPU中的运算数据，以及与硬盘等外部存储器交换的数据。它是外存与CPU进行沟通的桥梁，计算机中所有程序的运行都在内存中进行，内存性能的强弱影响计算机整体发挥的水平。只要计算机开始运行，操作系统就会把需要运算的数据从内存调到CPU中进行运算，当运算完成，CPU将结果传送出来。

相关术语

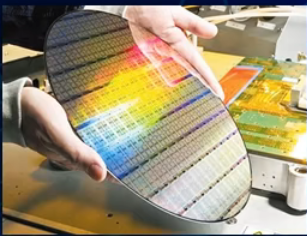

晶圆（wafer）

晶圆是指制作硅半导体电路所用的硅晶片,其原始材料是硅。高纯度的多晶硅溶解后掺入硅晶体晶种，然后慢慢拉出,形成圆柱形的单晶硅。硅晶棒在经过研磨,抛光，切片后，形成晶圆。

裸die

Die;是从晶圆上切割出来的块具有完整功能的芯片，大小一般是几毫米左右,边上有用于连接金属线的焊盘或孔,金属线则连接到外部弓|脚上或者电路板上的焊盘上。

内存颗粒

内存颗粒是内存条最核心的部件，是内存的储存介质可以直接关系到内存的性能。目前市面上用的比较多是三星、镁光、海力士。国内品牌是长鑫，如图片所示。

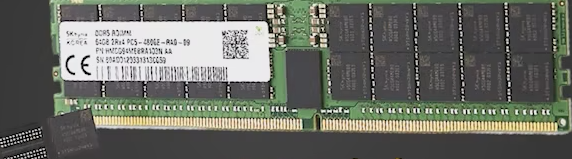

内存条

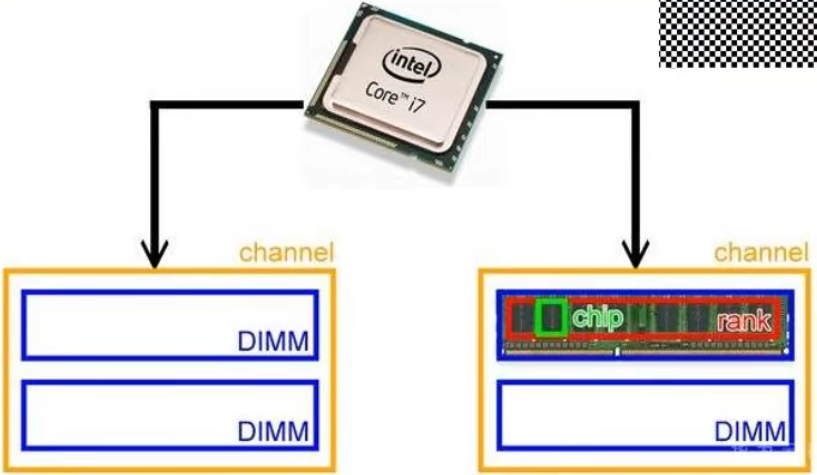

内存模组又称"内存条，和内存条相关的概念从小到大依次为内存控制器、内存channel、内存DIMM、Rank、Chip、Bank、Cloumn/ROW等

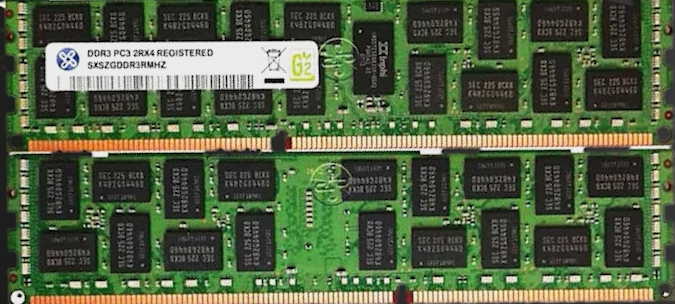

 Rank就是每次CPU取的位宽，比如CPU是64位，那么一个Rank就是64位的，但是内存颗粒没有这么大的位宽，通常组合为64位，上图8个8bit的颗粒一起组成64bit的位宽，因此这8个颗粒合称为一个Rank

PC和服务器的内存区别

PC一般用UDIMM，服务器一般用RDIMM/LRDIMM。UDIMM的Rank是64位，RDIMM的Rank是72位（64+8），8是ECC

内存插槽类型

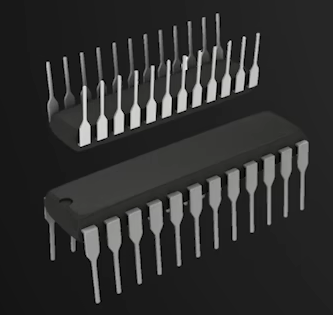

一、DIP

双列直插封装

 二、SIMM

单列直插式内存模块

 三、DIMM

双列直插式存储模块

DIMM可分为

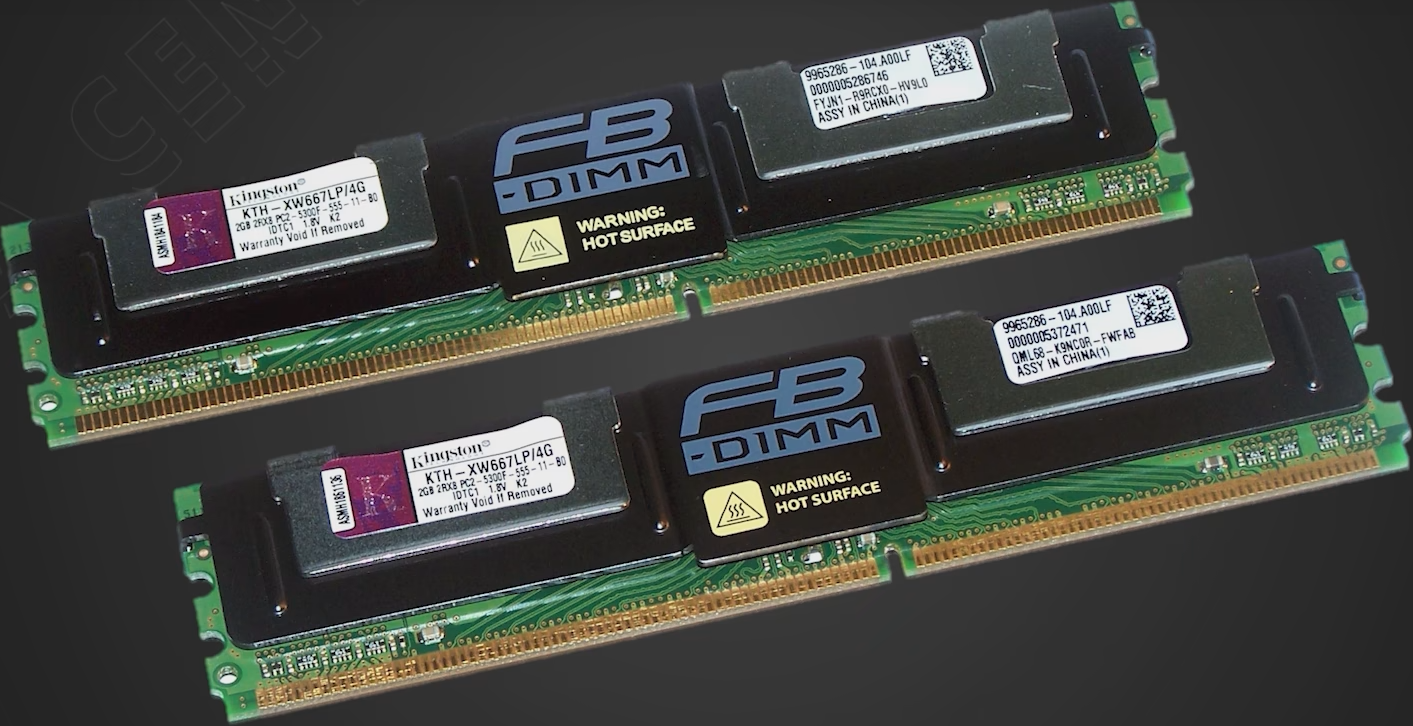

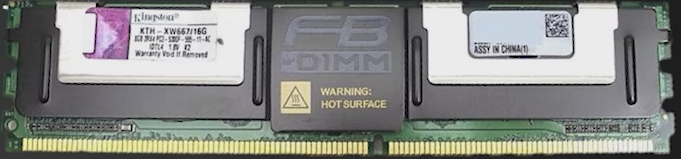

• FB-DIMM（完全缓冲型）

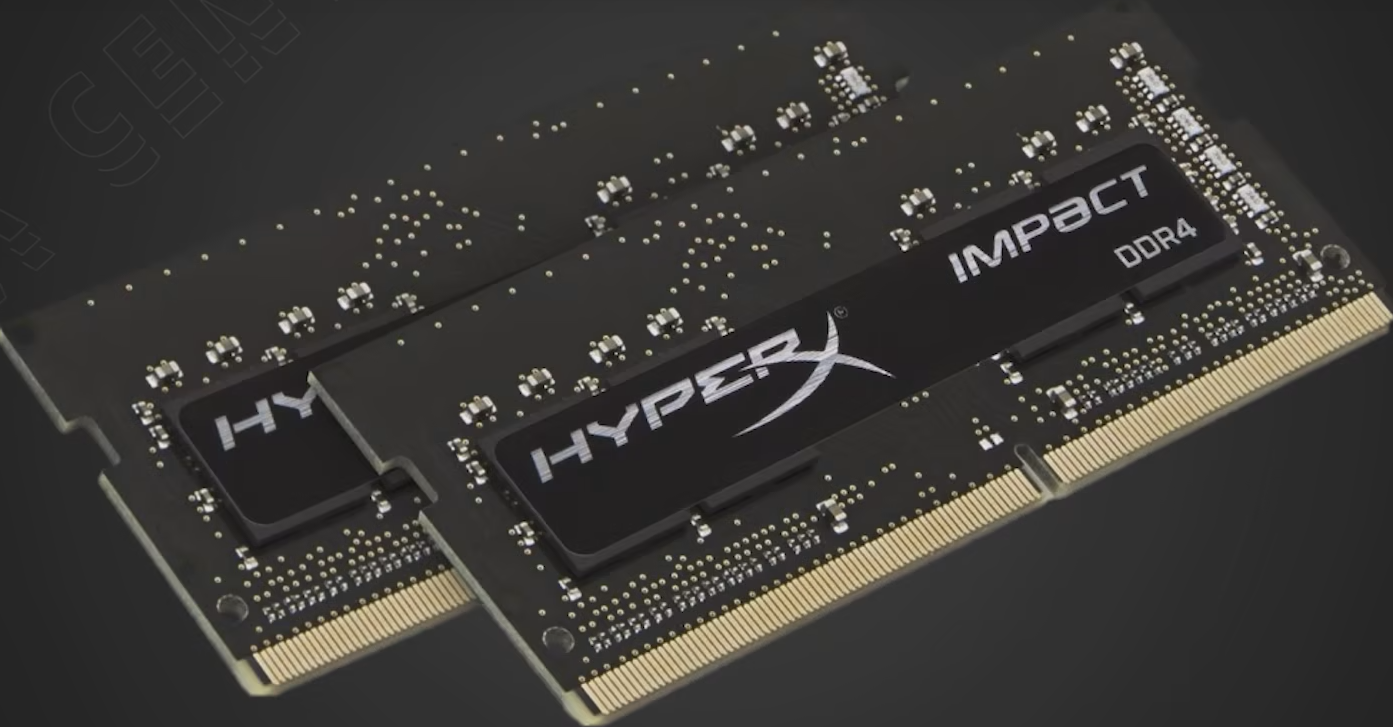

• SO-DIMM（小外型）   用于笔记本电脑
• Mini-DIMM（迷你型）   内存上有Mini标识，用于刀片式服务器等对体积要求苛刻的领域

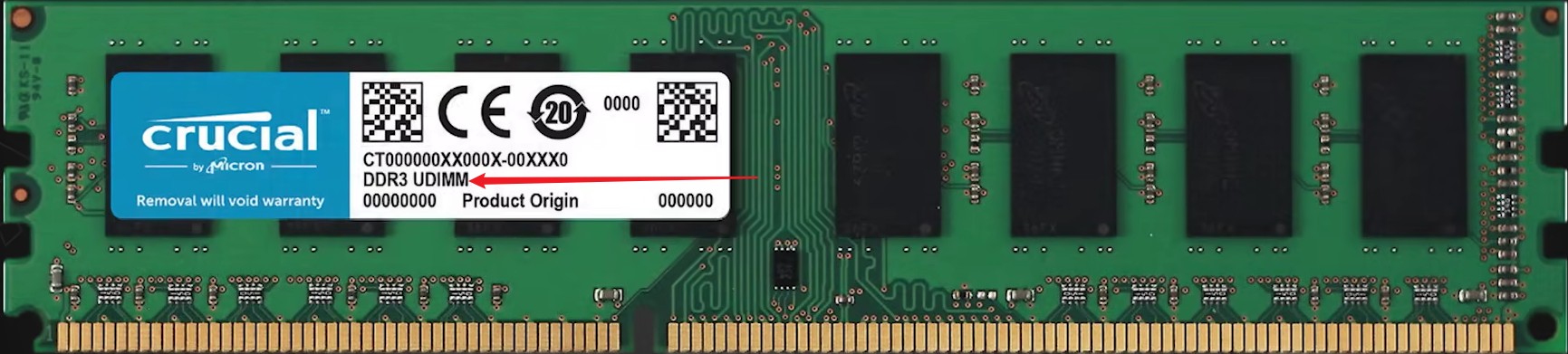

• UDIMM（无缓冲）   内存上有UDIMM标识

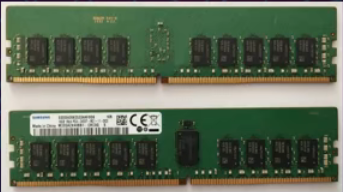

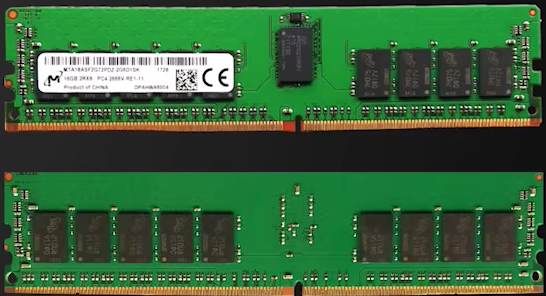

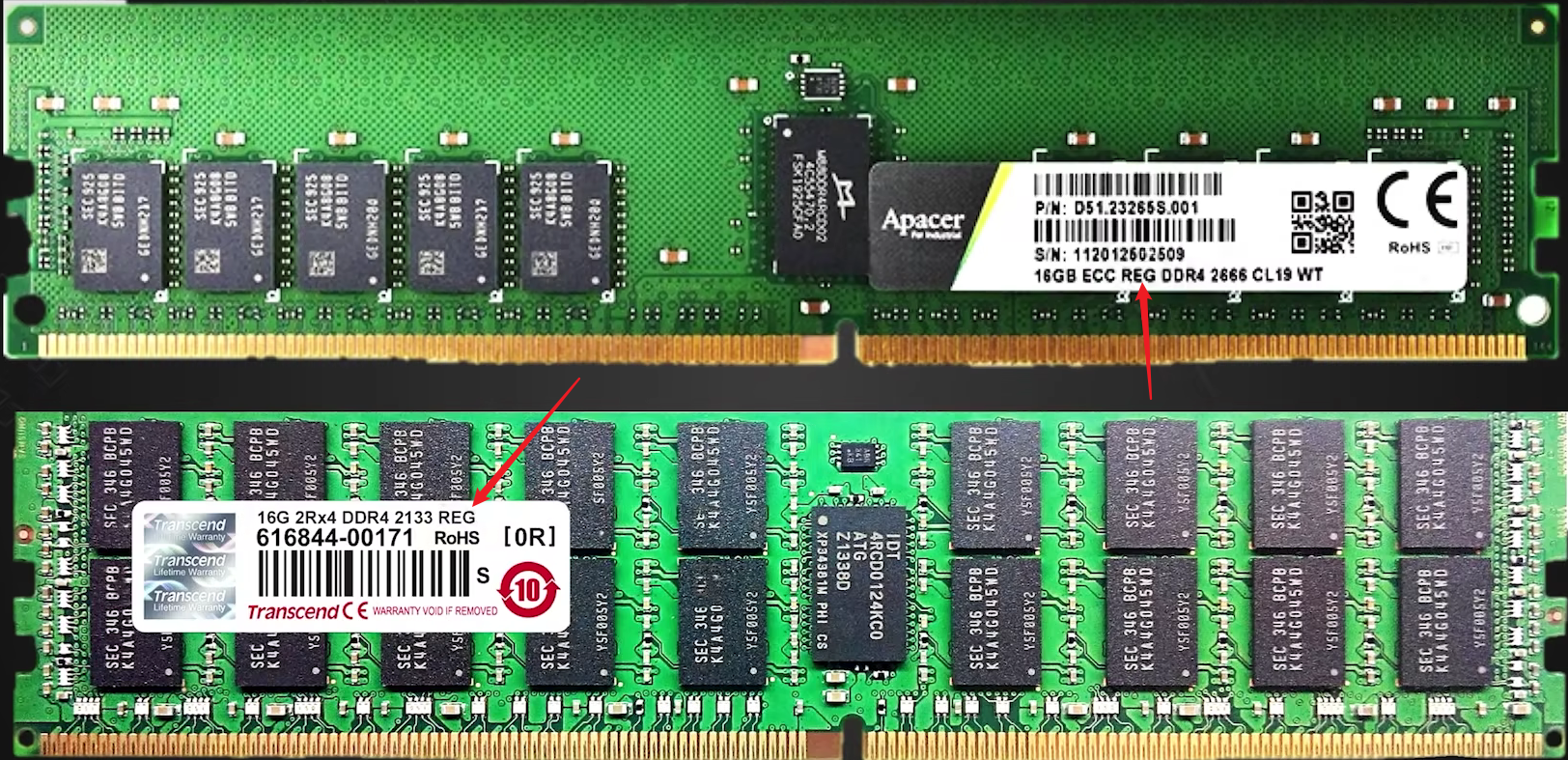

• RDIMM（带寄存器）   内存上有REG标识

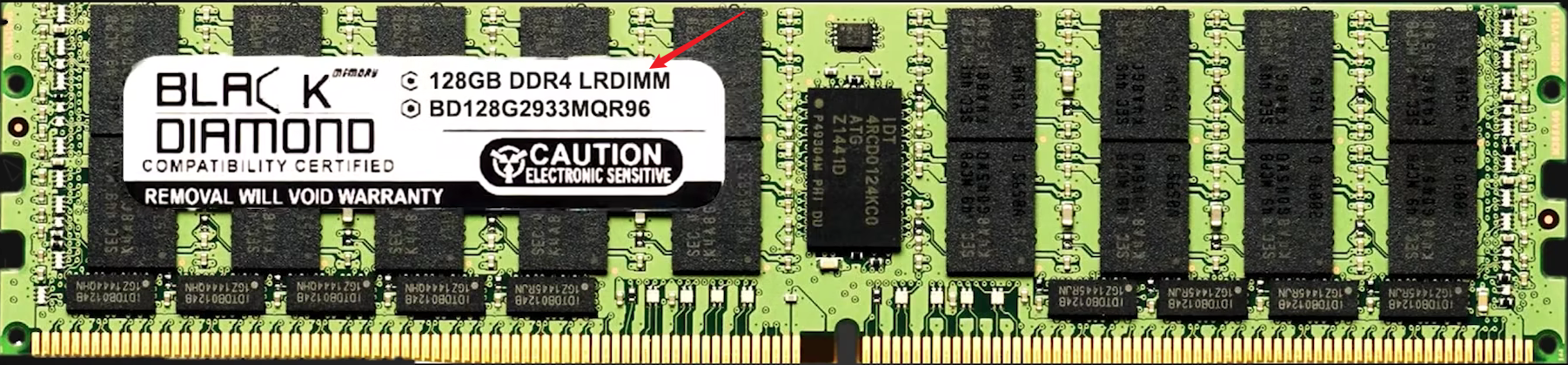

• LRDIMM（低负载）   内存上有LRDIMM标识

服务器常见内存

	性能和价格	频率	容量	应用
UDIMM	低	266-2133MT/S	32M~4GB	个人PC/服务器
RDIMM	中	333~3200MT/S	512M~32GB	服务器
LRDIMM	高	1333~3200MT/S	16GB~32GB	服务器

内存存储类型

• SRAM   静态随机储存器
• DRAM   动态随机储存器
  • SDRAM   同步动态随机存取内存
  • RDRAM   Rambus随机存取
  • DDR SDRAM   双倍速率同步，即常见的DDR3/4/5内存

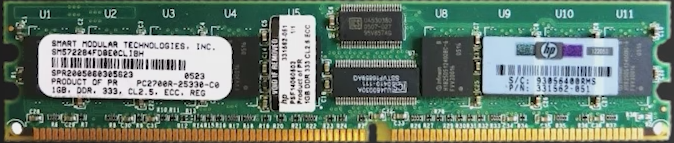

DDR内存

电压：2.5V  速度：200~400MT/S   容量：64M~1GB

DDR2内存

电压：1.8V  速度：400~800MT/S   容量：128M~4GB

 DDR3内存

电压：1.5V  速度：800~1600MT/S   容量：512M~8GB

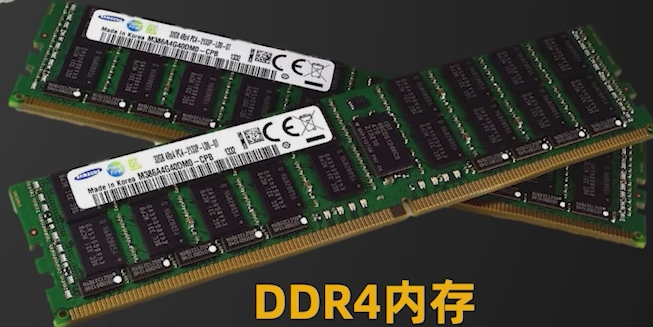

 DDR4内存

电压：1.2V  速度：1600~3200MT/S   容量：2G~16GB

DDR5内存

电压：1.1V  速度：3200~6400MT/S   容量：8G~64GB

内存带宽计算

一颗CPU理论内存带宽=DDR频率 * 通道数 * 位宽/8

一根DDR4 3200MHz的内存带宽= DDR频率 * 位宽/8

如实现CPU与内存的最优性能，至少需要8根内存条。

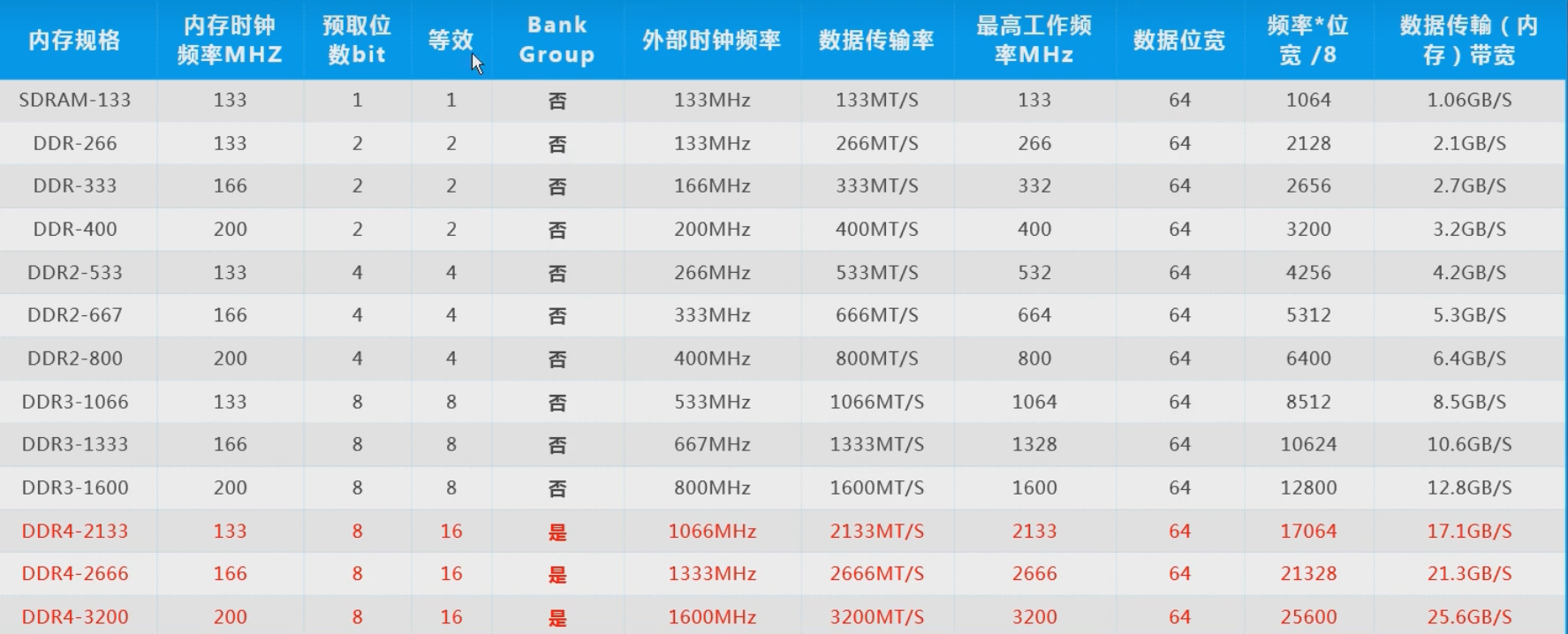

历代DDR内存参数规格

内部时钟频率=数据传输率/DDR的数据预取位数（等效）

外部时钟频率=数据传输率/2

内存带宽（Mb/s）=最高工作频率 * 数据位宽/8
