UVM-01 win10环境下利用questasim仿真《UVM实战》代码

张强大大的《UVM实战》中代码是基于Linux环境下的编译运行，并没有说到如何在win系统下编译运行，我经过摸索（百度）终于成功建立了仿真环境和编译运行环境

参考内容：1 数字09 modelsim中怎么仿真《UVM实战》中的例程_影子才是本体的博客-CSDN博客

                         2 https://www.136.la/tech/show-435643.html

编译环境：win10 64bit、questasim10.6c

编译内容以《UVM实战》中的ch2->section2.2->2.2.3中的源码为例，其中章节类似

1 建立项目文件夹

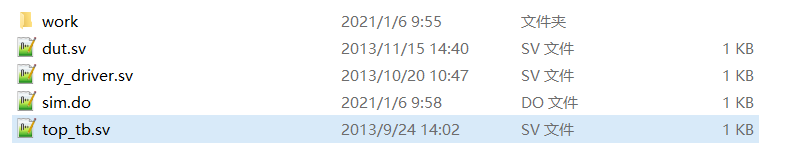

 建立项目文件夹之后把相关的源码复制到项目文件夹下，2.2.3下的源码包括dut一共三个文件

2 建立仿真命令文件

建立tcl命令文件，以.do为后缀，名字任意，建议以英文命名，中文我没有试过，内容如下：

解释如下：第一个set命令设置UVM源码的目录，questasim10.6c自带许多版本的UVM库，可根据自己的questasim安装位置和需要的UVM版本修改命令，如果自己下载安装的UVM库，修改目录即可

                 第二个set命令设置UVM连接库的目录，与第一个set命令类似，根据自己实际情况实际修改

                 第三个set命令设置工作目录

                vlib work：将库文件编译到work中

                vlog命令：启动UVM库编译工作目录的下的源文件

                vsim命令：启动仿真进程

                run -all：开始仿真

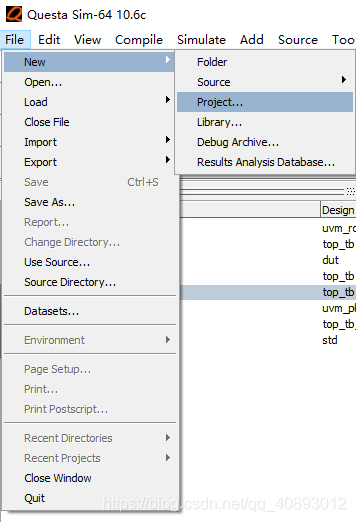

3 启动questasim建立工程



将工程Project location 设置与上述工程目录位置一致，其它跳过或默认

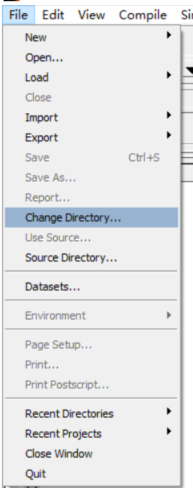

如下图将工作目录手动修改与源码位置一致，或者在命令窗口输入 cd X: /XX/XX/XX等命令切换工作目录

4 启动仿真

在questasim 命令窗口输入 do sim.do命令，其中sim与第二步建立的脚本文件一致

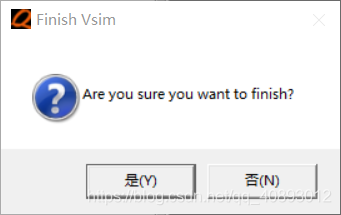

编译仿真顺利的话，会弹出如下界面，点击否即可，然后返回命令窗口查看结果，命令窗口没有显示的是，questasim选择view->Transcript手动打开命令窗口

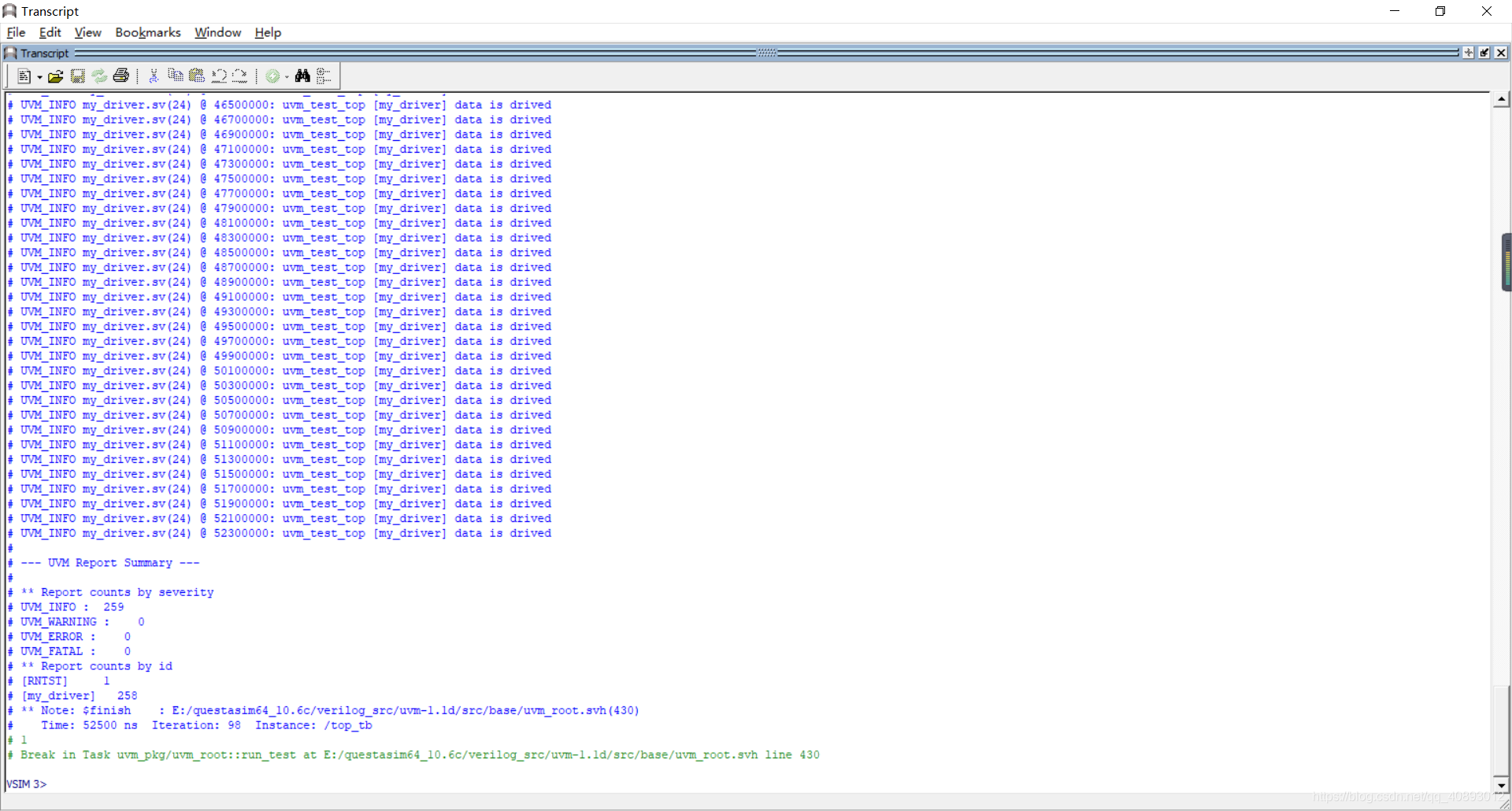

5 仿真结果

结果与《UVM实战》预期一样
