地震勘探原理（五）之地震勘探的野外工作

一、地震勘探的野外工作

1. 野外工作的主要内容

• 试验工作：
  • 干扰波调查
  • 地震地质条件的了解
  • 激发条件的选择
  • 记录条件的选择
• 生产工作
  • 地震测量
  • 地震波的激发
  • 地震波的接收

2. 干扰波的类型及其特点

• 有效波：反射波勘探中的反射纵波
• 干扰波：面波、声波、环境噪音、工业干扰
• 异常波：例如绕射波

干扰波的类型

• 规则干扰波：具有一定频谱和视速度，能在地震记录上以一定同相轴出现的干扰波（声波、i面波、浅层折射波、多次波、侧面波、工业干扰）。
• 随机干扰：没有一定规律，也没有一定的传播方向，在地震记录上形成杂乱无章的干扰背景。形成因素很多：自然条件、激发条件、人为条件。

---

下面我们具体分析一下一些干扰波。

1. 瑞雷面波（Rayleigh wave）

1. 定义

  与自由表面相联系的面波，在地震勘探种称为地滚波。存在于地表附近，振幅随深度增加呈指数衰减。

2. 特点

• 频率低：几赫兹到30赫兹

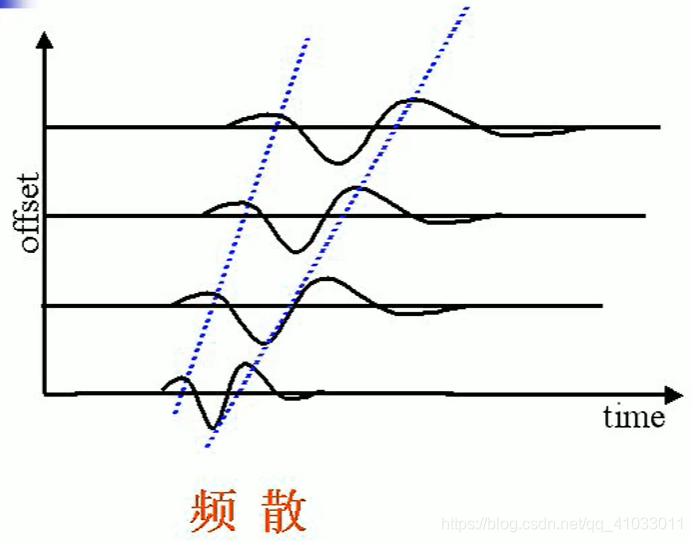

• 频散（Dispersion）：速度随频率变化（即速度是频率的函数）


• 低速：100m/s ~ 1000m/s，通常为 200m/s ~ 500m/s

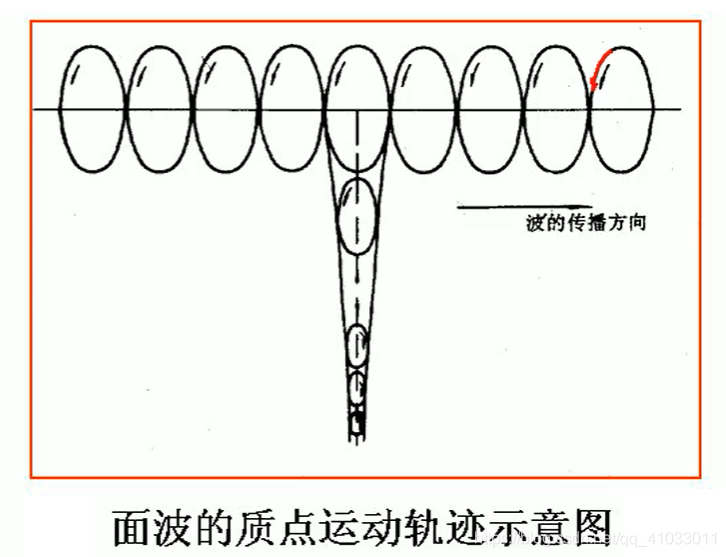

• 振动轨迹：质点的振动轨迹为逆时针方向的椭圆

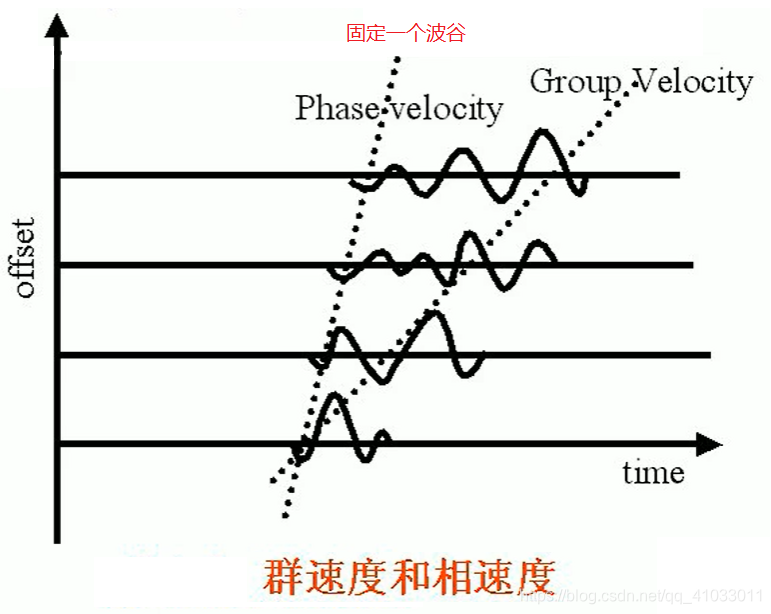

3. 群速度和相速度

• 相速度：特定相位（例如波谷、单一频率的波等）的传播速度，也称波谷速度和波峰速度。
• 群速度：一个波列能量（包络）传播的速度（整体的速度）。


4. 面波的压制方法

• 选择适当的激发条件：

  • 激发岩性：疏松地层容易产生较强的面波
  • 激发深度：越深面波越弱（离自由表面越远）

• 采用组合法压制面波（组合的方向特性）

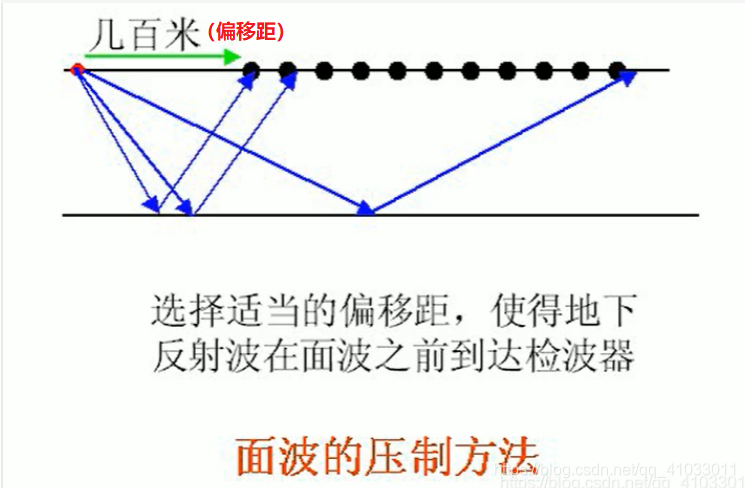

• 选择适当的观测系统，避开面波。例如适当的偏移距


• 频率滤波：利用面波与有效波的频谱差异：面波频率低

---

2. 侧面波

1. 定义

  非射线平面内来的波均称为侧面波，一般影响深层记录，是一种规则侧面波。

2. 侧面波的来源

  地表条件复杂的地区，如山区、黄土原、海洋中的海底山等，能产生不同视速度（传播方向）的干扰波。地下一些大倾角界面产生的侧面波，这类侧面波有时含有有用信息，不能完全作为有效波。

---

3. 多次反射波（Mulriples）

1. 定义

  从震源出发，到达接受点时，在地下界面发生了一次以上反射的波。多次反射波、反射——折射波、折射——反射波、扰射——反射波等等统称为多次波。

2. 多次反射波产生的条件 —— 良好的反射界面（存在较大的波阻抗差）

此类界面有：

• 基岩层、不整合面、火成岩等
• 石膏层、岩盐、石灰岩等强反射层
• 地面、水面等

---

4. 其它干扰

• 声波：频率高、速度在 340米/秒左右、同相轴为直线
• 工业干扰：频率在50Hz左右
• 次生干扰
• 随机干扰

---

二、地震勘探对激发的要求

• 使地震具有足够强的能量
• 使有效波具有较强的能量、显著的频谱特征和较高的分辨率

1. 炸药震源：

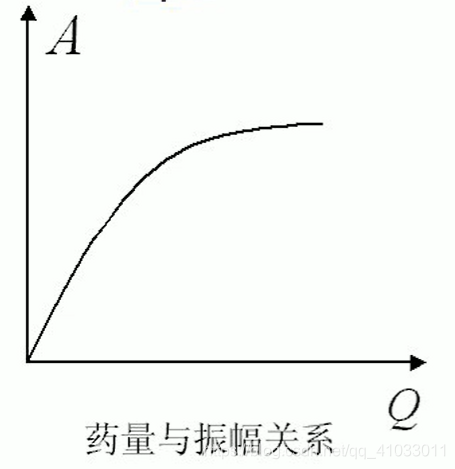

• 药量与振幅的关系


• 小炸药组合爆炸

• 定向药柱

2. 可控震源

• 定义：利用气体或水力，驱动地面上或水介质中的钢板，使其产生一种频率可控制的波列，作为地震勘探的震源，震源的波列是已知的。
• 工作原理：通过增强波列的延续时间来增强地震波的能量。
• 增强能量的方法：
  • 增加炸药量：药量达到一定程度后能量不变。
  • 延长波列时间：影响分辨率

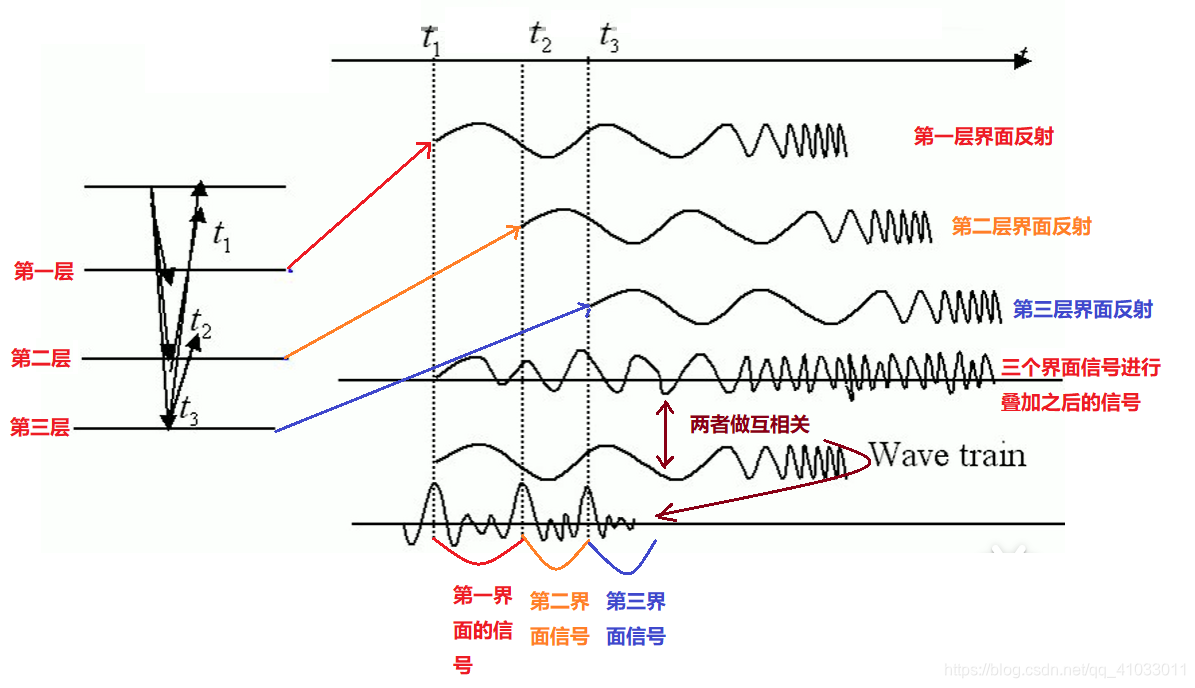

可控震源：使频率呈线性增加，然后利用相关技术来解决分辨率的问题（如下图）。

  虽然可控震源本身的延时时间很长，但是几层信号叠加之后很难分辨出是哪个界面的反射，但是我们将叠加后的信号与原始的信号进行互相关分析，互相关之后的结果与地层的反射界面上的对应关系就比较明显了。

---

三、地震勘探对接收的要求

1. 对地震仪器的要求：

• 可变的放大倍数，以适应地震信号的动态范围。
• 动态范围：地震波强弱的差别引起的振幅上的变化范围
  • 动态范围分数 = 20lg(最大振幅 / 最小振幅)
  • 在地震勘探中该数值能达到120分贝，即：最大振幅是最小振幅的$10^6$
• 频率滤波：当干扰波很强时，虽然模拟信号中含有有效波，但一旦数字化，有效波就丢失了，因而需要滤除干扰波，做记录。
  - 高频干扰（250Hz以上）低频干扰（选择性滤除）

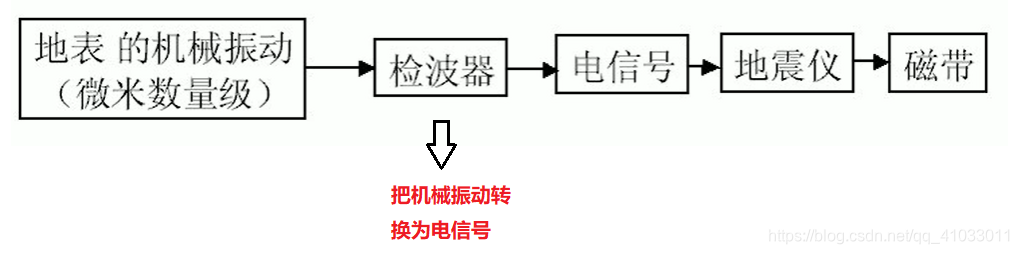

地震信号的记录过程主要是下面几个过程：

2. 仪器的固有振动 —— 延续时间短

• 地震记录分辨率简介

(1) 设地震仪记录下来的各界面的反射波脉冲延续时间为 $\Delta t$，相邻两个界面的反射波到达时间差为 $\Delta \tau =2\Delta h/V$
(2) 若 $\Delta \tau >\Delta t$，则两个界面的反射波完全分开，可分辨
(3) 若 $\Delta \tau <\Delta t$，则两个界面的反射波就有重叠部分，不一定能分辨
(4) 总之，$\Delta t$ 越短，分辨率越高

• 影响 $\Delta \tau$ 和 $\Delta t$ 的因素：

(1) $\Delta \tau$ ：地层厚度和地层速度
(2) $\Delta t$：多种因素：震源、激发条件、岩性、记录仪器等

• 仪器的固有振动越短，分辨率越高


• 影响分辨率的因素：

(1) 地面震源
(2) 地层吸收、微屈多次波
(3) 近地表影响
(4) 记录仪
(5) 偏移归位
(6) 信噪比

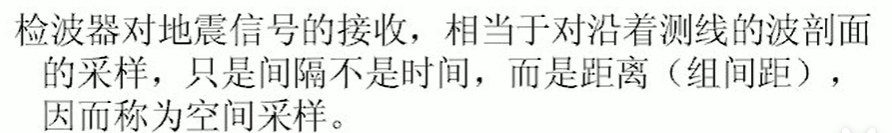

3. 空间采样与假频

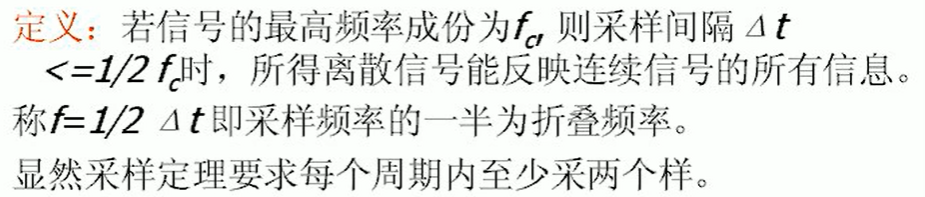

• 时间域采样定理和假频的概念

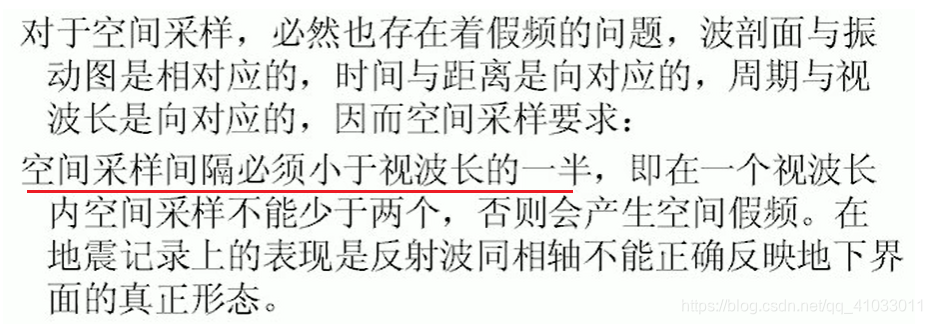

• 空间假频



---

四、低（降）速带的测定与静校正

1. 低（降）速带（Weathering）

定义：地表附近一定深度范围内，地震波的传播速度比其下地层地震波速度低得多，该范围内的地层称为低速带，低速带与高速层之间的速度偏低过渡区，称为降速带。
特点：密度小、弹性差、波速低
影响：吸收强烈、易产生散射噪音、影响有效波旅行
危害：严重影响地震勘探的效果

2. 低（降）速带测定的目的

消除低（降）速带对地震资料的影响

3. 测定方法

主要采用折射波法

• 由于低（降）速带的厚度不大，所以低（降）速带底界的高速层折射波盲区较小，因而野外勘探中排列长度可以很短，称为“小排列”或“小折射”。
  也可用微地震测井（炮井地震测井）：炮井内放炮、在地面接收或地面放炮、在炮井里接收。主要利用初至波旅行时测定速度。

4. 静校正的概念和方法

• 静校正的概念：

对由于地形高低、激发井深、低（降）速带等因素引起的反射波旅行时的畸变进行的校正。
动校正：用于动校正的正常时差是随着反射波的 $t_0$ 时间（或反射层的深度）而变化的，因而称为动校正。
静校正：静校正量只与地面坐标（位置）有关，与反射波的 $t_0$ 时间（或反射层的深度）无关。

• 静校正的目的：

解决实际情况与理想模型的不一致性问题
消除激发井深、接收高程、低（降）速带横向变化等对反射波旅行时的影响

• 静校正的方法：

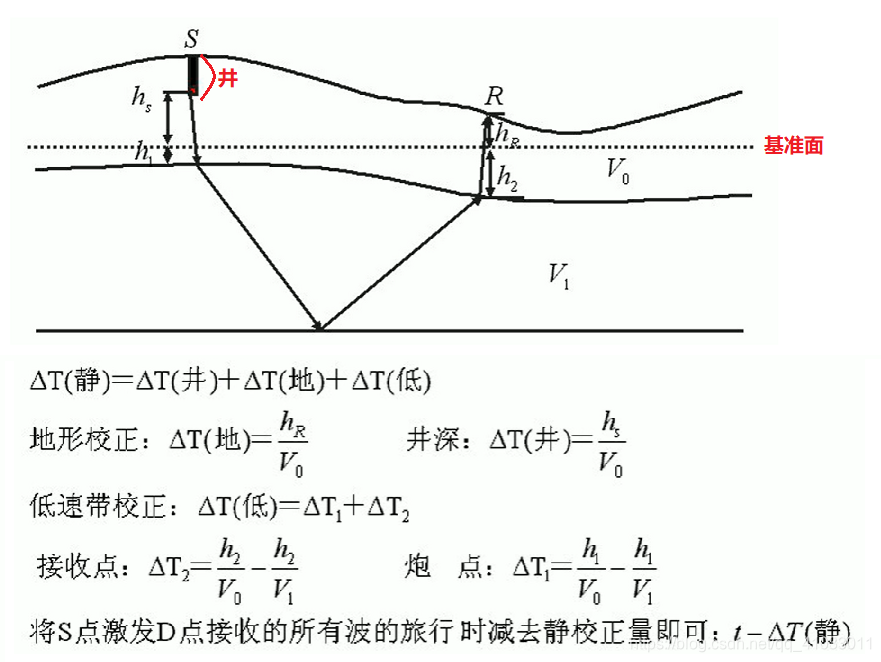

建立基准面（Reference datum）—— 水平面
降激发点、接收点校正到基准面上
消除低（降）速带的影响
