波的种类：

体波：在地层内部传播的波，分为P波和S波

面波：在地层表面传播的波，分为瑞雷波和勒夫波(洛夫波)

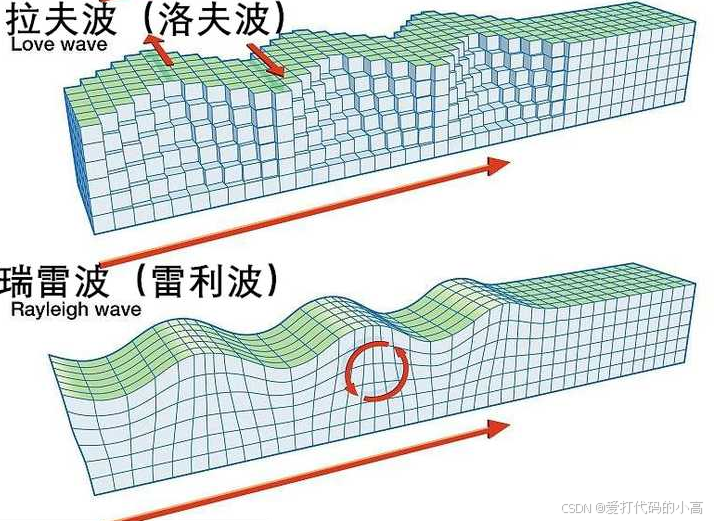

四个波的传播如下所示

体波：

S（Secdonary Wave）波：也叫横波，能量传播方向与介质运动方向垂直

P（Primary Wave）波：也叫纵波，能量传播方向与介质运动方向水平

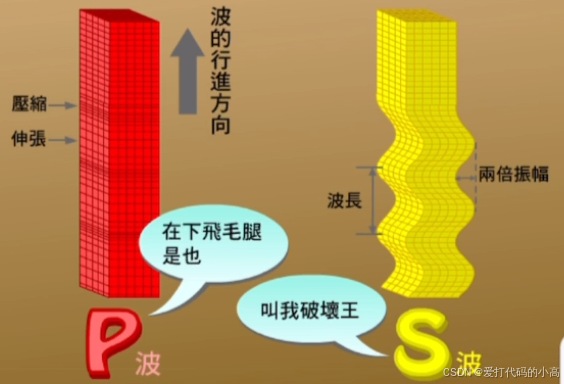

如下图所示，P波的传播是介质在波的传播方向进行挤压伸缩，S波的传播是在介质在垂直于波的传方向进行水平震动。因此我们可知在气体和液体之间，分子间的相互作用力无法产生剪切力，因此S波无法在液体和气体之间传播。

两者之间的对比如下表所示：

	速度	表现	性质	传播介质	破坏性
P波	快	地面上下晃动	疏密波	固，液，气	小
S波	相对较慢	地面水平晃动	高低波	固体	大

面波：

面波分为勒夫波和瑞雷波，勒夫波和瑞雷波如上图所示，

勒夫波：是一种垂直于传播方向的在水平面内振动的波。在垂直面上，粒子呈逆时针椭圆形振动，振幅随深度增加而减少。在地震勘探中可以被一般检波器，也就是垂直分量的检波器检测到。

瑞雷波：粒子在水平面内横向振动。无法被一般检波器检测。

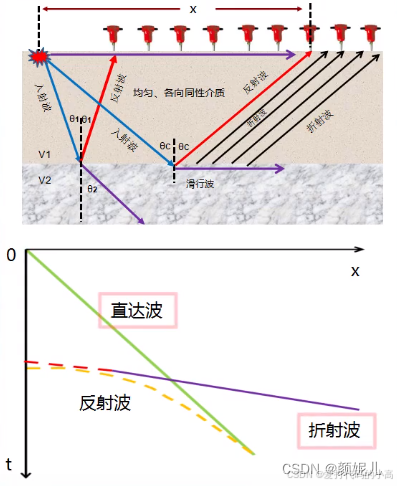

地震勘探波

地震勘探原理

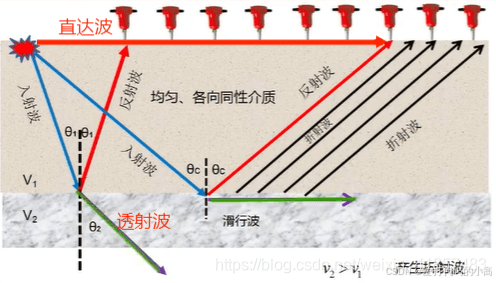

如下图所示为地震勘探原理，我们可以形象地理解不同波的专有名词的概念，图中绿色的线为透射波和滑行波， $\theta _c$ 为临界角，当入射角小于它时会产生透射波，等于它时会产生滑行波，滑行波在滑行的过程中会充当二次震源，会继续产生折射波。其中 $\theta _1$ 和 $\theta _2$ 的关系以及相关的名词在图下介绍。
