(一) 共反射点时距曲线方程
一、多次覆盖

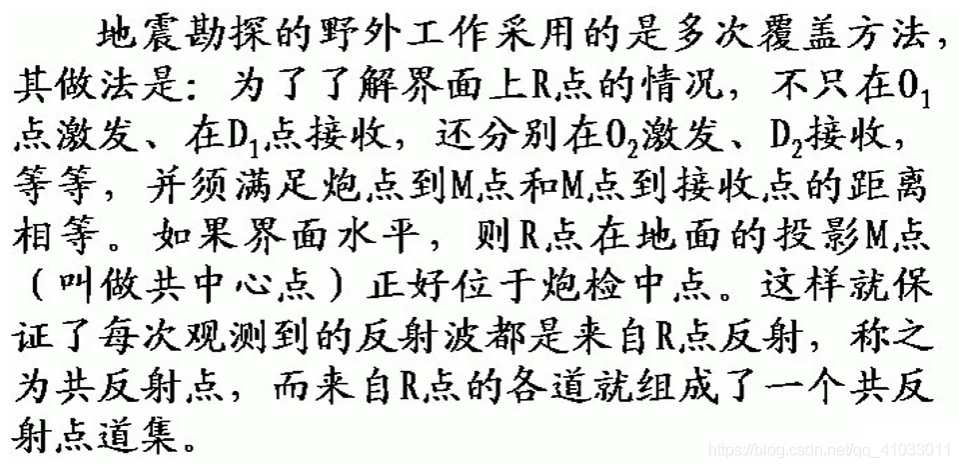

共反射点图示如下:
多次覆盖图示如下:

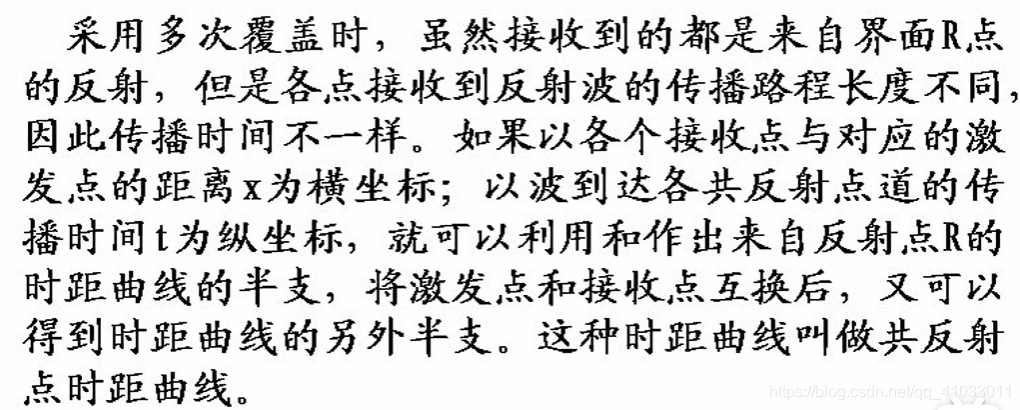

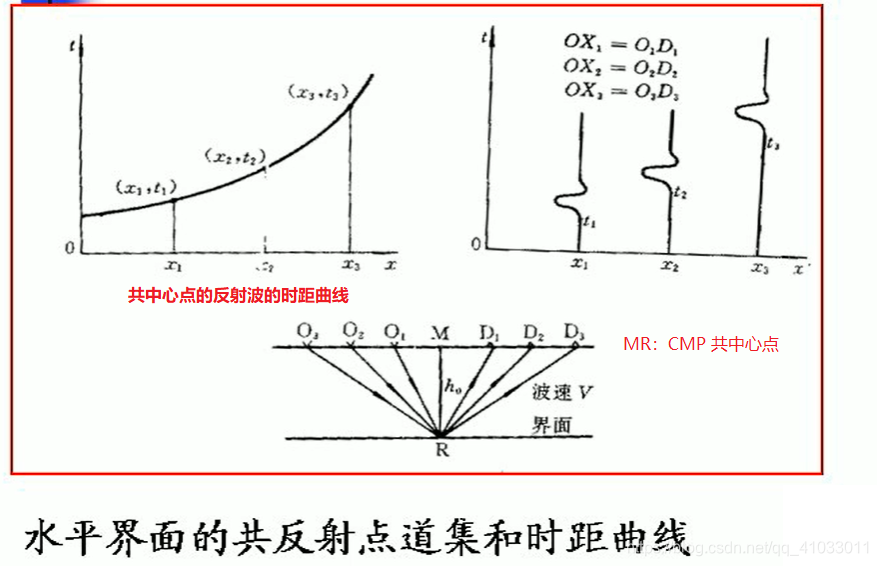

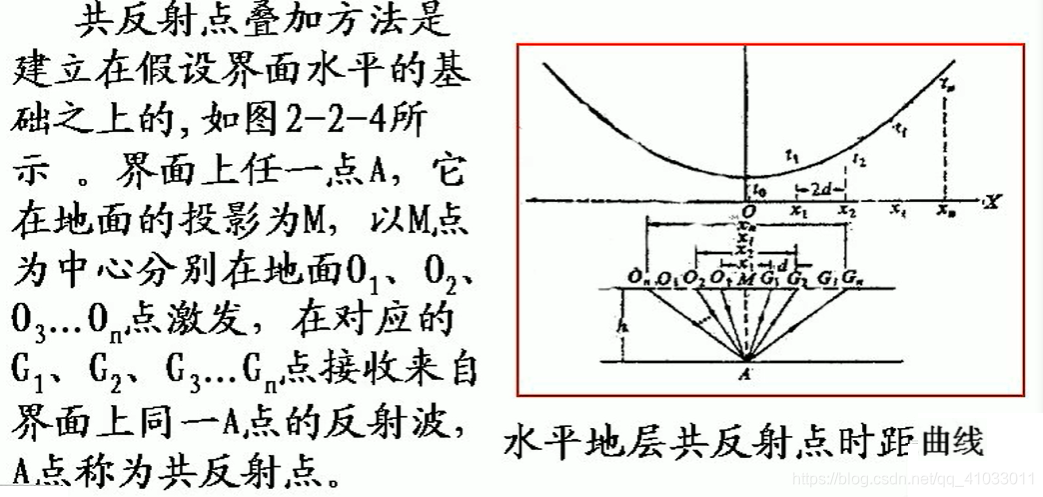

下面是水平界面的共反射点道集和时距曲线。

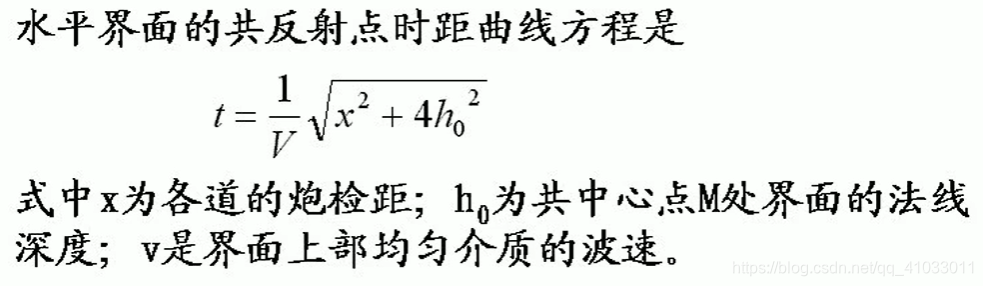

二、水平界面的共反射点时距曲线方程

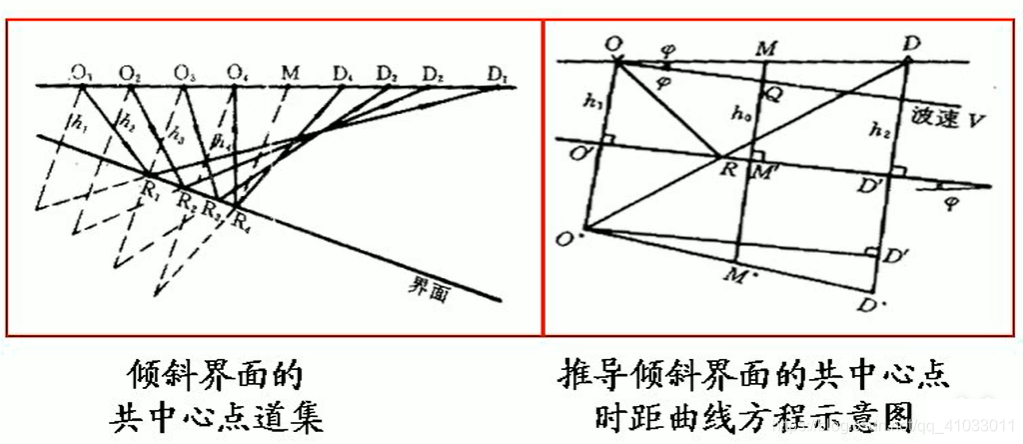

三、倾斜界面的共中心点时距曲线方程
那么我们就可以找出
h
1
h_1
h1 和
h
0
h_0
h0 的关系:

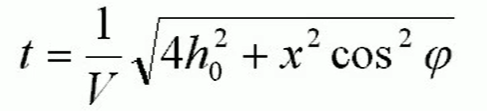

得倾斜界面下共反射点时距曲线方程:
我们可以观察到当
φ
=
0
φ=0
φ=0 时,就是水平界面的时距方程。
四、CSP(共炮点)与 CMP(共中心点)反射波时距曲线特点
-
反射波时距曲线都是一条双曲线,但是共中心点时距曲线永远是一个单只的双曲线。
-
极小点位置不同
-
物理意义上的差别 —— 共反射点时距曲线只反映界面上一个点 R 的情况,而共炮点反射波时距曲线反映的是一段反射界面的情况。在共炮点反射波时距曲线上这个 t 0 t_0 t0 反映激发点处反射波的垂直反射时间,在共反射点时距曲线上,这个 t 0 t_0 t0 时间代表共中心点 M 处的垂直反射时间。
(二)、多次反射波的特点
一、定义
从震源出发,到达接收点时,在地下界面发生了一次以上反射的波。包括多次反射波、反射——折射波、折射——反射波、扰射——反射波等等。
二、多次波的类型
-
全程多次波
在某一界面上发生反射的地震波在地面又发生反射,向下传播到同一界面后再次反射到地面,来回多次,称为多次波。 -
短程多次波
地震波从某一深部界面反射回来,被地面反射向下传播,在某一较浅界面再次发生反射,回到地面,也称为局部多次波。 -
微屈多次波
在几个界面上发生多次反射,多次反射的路径是不对称的,或在一个薄层里受到多次反射。 -
虚反射
井中激发时,一部分能量向上传播,遇到界面向下反射,这个波称为虚反射,与直接下传的地震波差一个时间延迟 t = 2 h / V t = 2h/V t=2h/V,一般该时差很小,即虚反射紧跟在一次波之后,故也被称为鬼波。

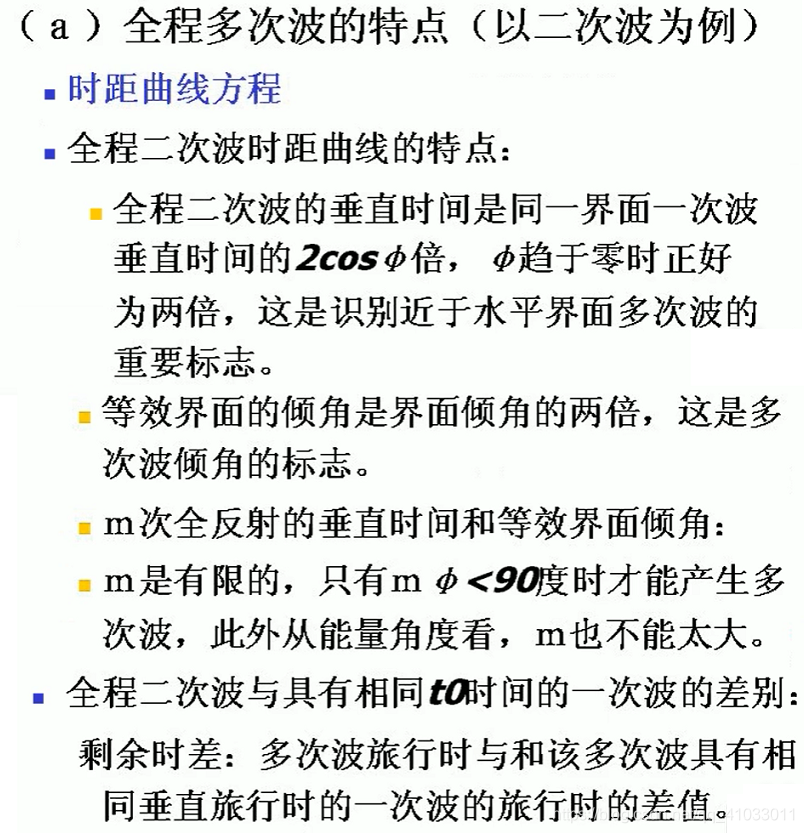

三、全程多次波的特点及压制方法

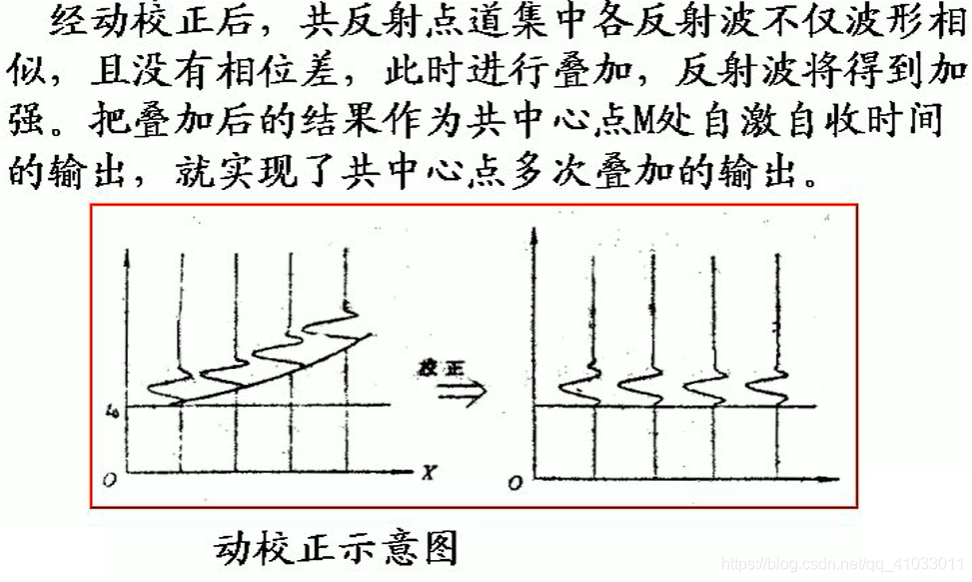

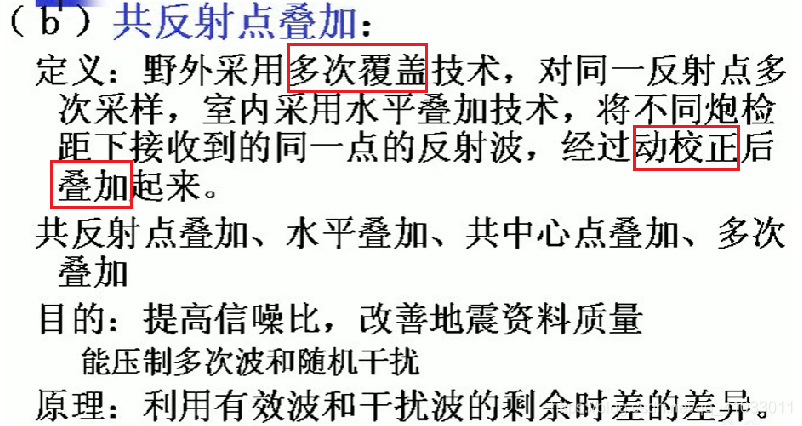

四、共反射点叠加原理

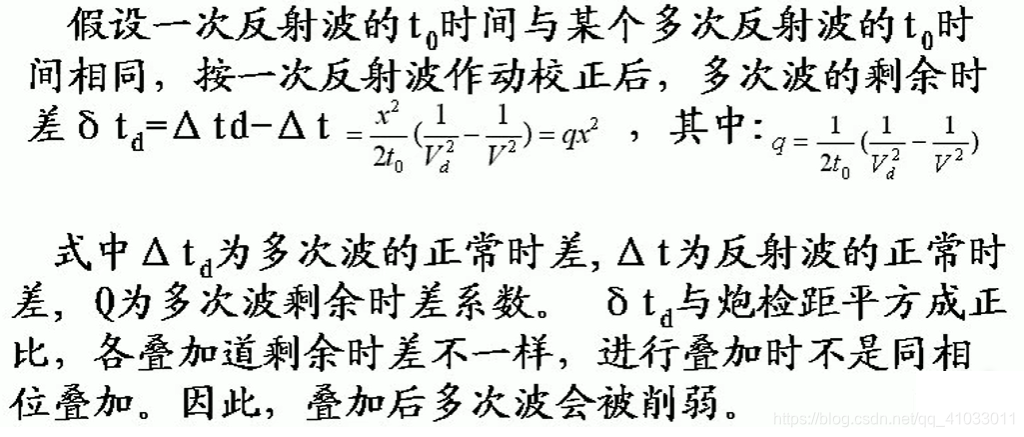

五、多次波的剩余时差
