LVDS传输格式有两种，配置错误会造成画面异常

LVDS传输格式有两种标准，VESA标准和JEIDA标准：

VESA：0-5(前三链是R,G,B各个的从0到5低六位，最后一链是 RGB汇总的6,7高两位)



JEIDA：2-7 (前三链是R,G,B各个的从2到7低六位，最后一链是      RGB汇总的0,1低两位)

RTK

VESA mode，按如下设定：

#define _LVDS_TABLE_TYPE                        _LVDS_BIT_MAP_TABLE_1_3

JEIDA mode，按如下设定：

#define _LVDS_TABLE_TYPE                        _LVDS_BIT_MAP_TABLE_2_4

  MTK

VESA Mode:

#define LVDS_TIMode     0XFF

JEIDA Mode:

#define LVDS_TIMode     0x00

由于base code不同，其define写法可能不同，

简单讲，就是_LVDS_TABLE_TYPE 为 0 ，即是VESA Mode。 为 1 即是JEIDA Mode。

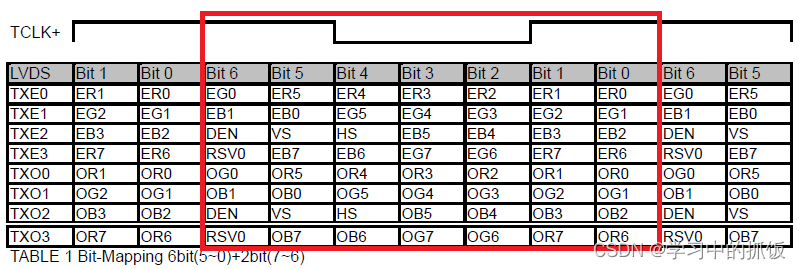

VESA Mode：

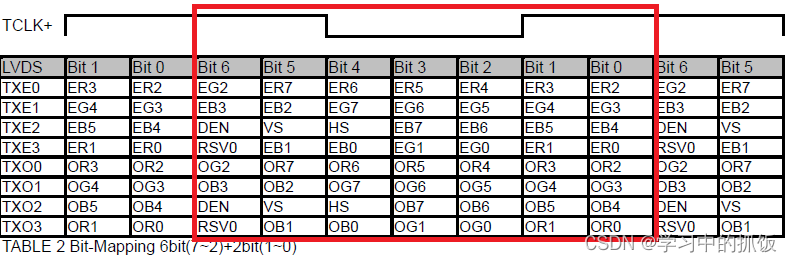

JEIDA Mode：





如果定义格式错误，会造成画面异常：

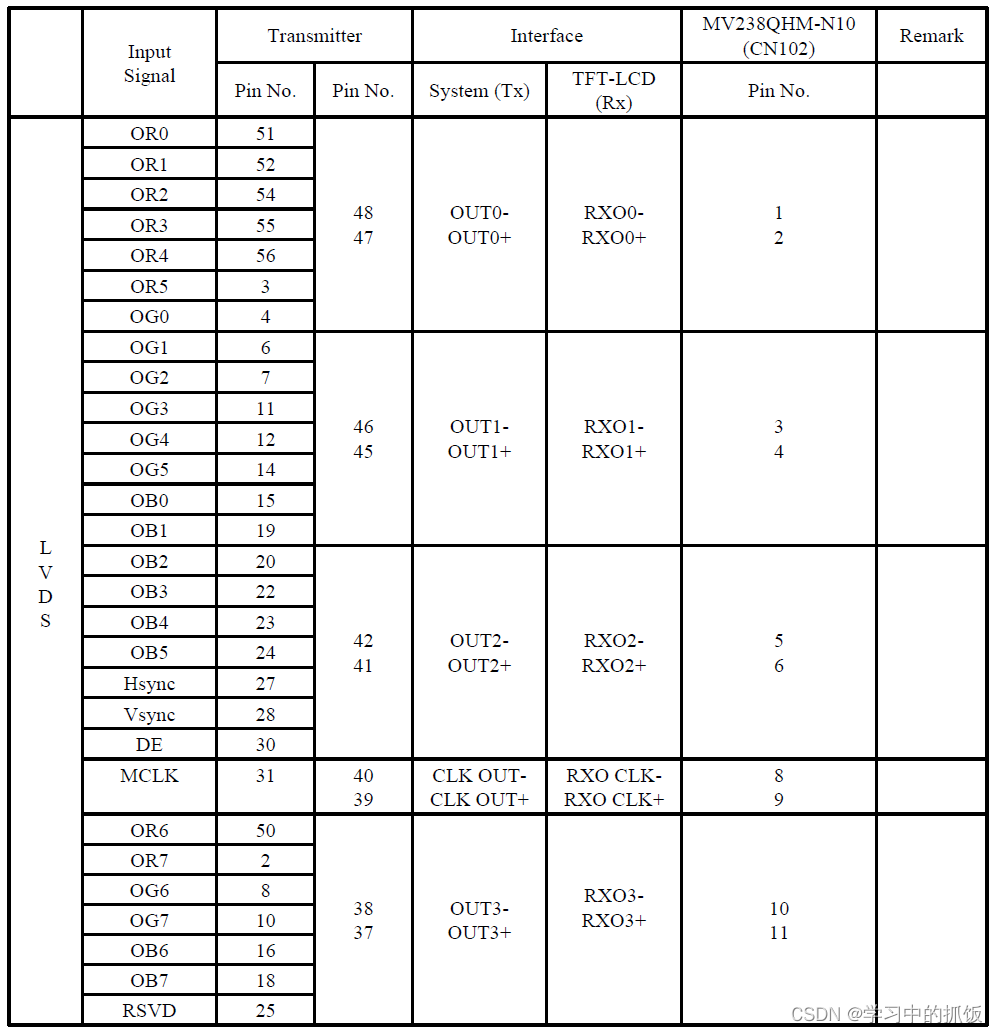

Panel _LVDS_TABLE_TYPE 定义错误，Lvds Data Format有两种标准：Vesa和JEIDA。下图nel Spec截图类型就属于Vesa: 一个Clock有7位，Lvds共四链，前三链是R,G,B各个的从0到5低六位，最后一链是    RGB汇总的6,7高两位。在Code里Define为_LVDS_BIT_MAP_TABLE_1_3（0）。

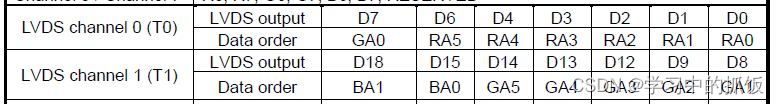

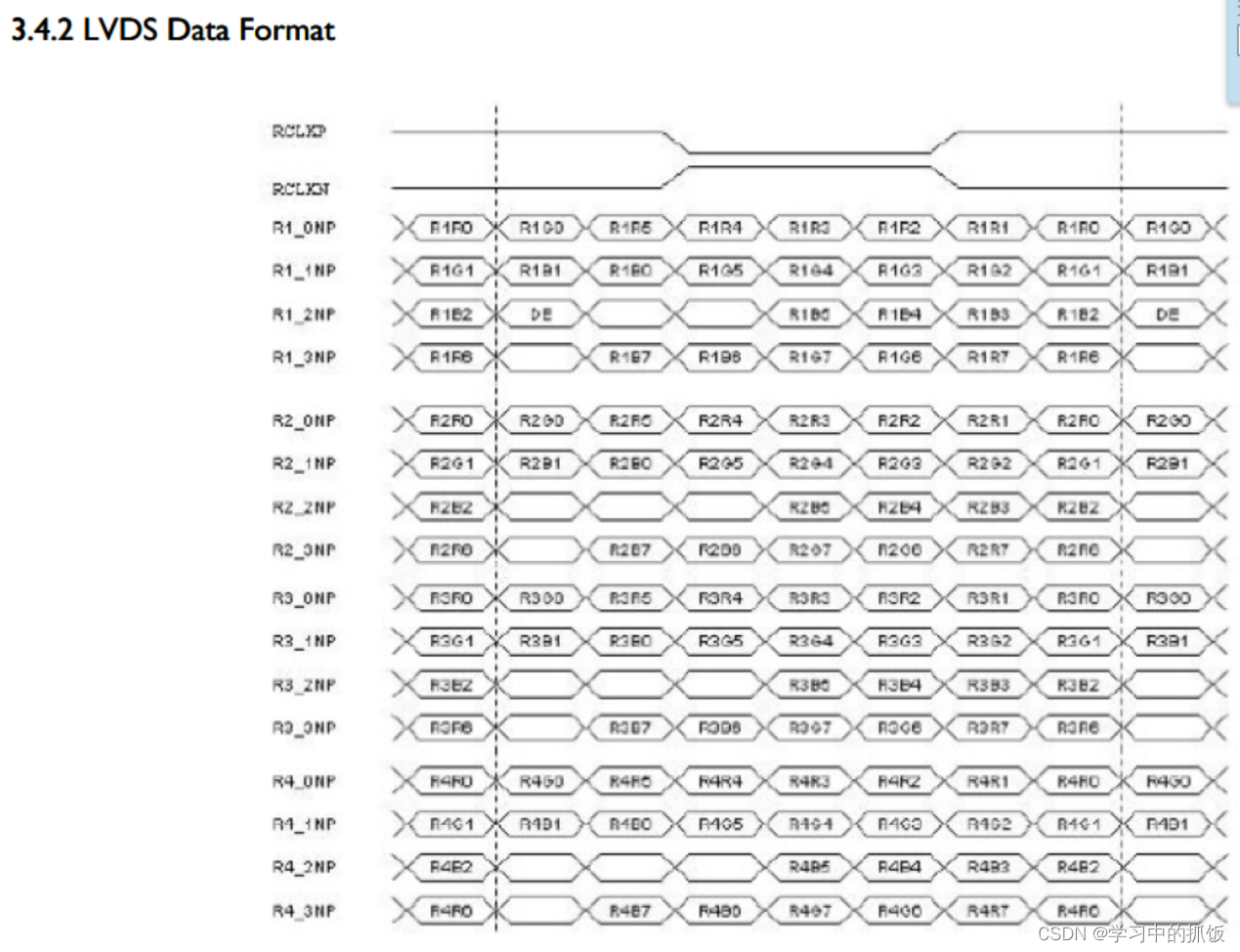

另一个截图也属于VESA

:
