固体火箭发动机

背景介绍

  很久很久以前，航天四院的同学分享过一个固体火箭发动机相关的视频，觉得甚是有趣，特此分享一波~；从视频中可知，固体火箭发动机的工作过程为：1、触发点火装置，使得点火药燃烧产生高温燃气，最终通过热对流等方式向药柱表面传热；2、药柱温度逐渐升高，最终开始燃烧，释放出大量热能；3、通过喷管实现热能与动能的转化，提供相应的推力；4、药柱燃烧结束，燃烧室压力不断下降，最终停止运行；出于兴趣爱好，本推文对相关的内容进行归纳总结，具体如下所示：

火箭发动机的种类及应用场景

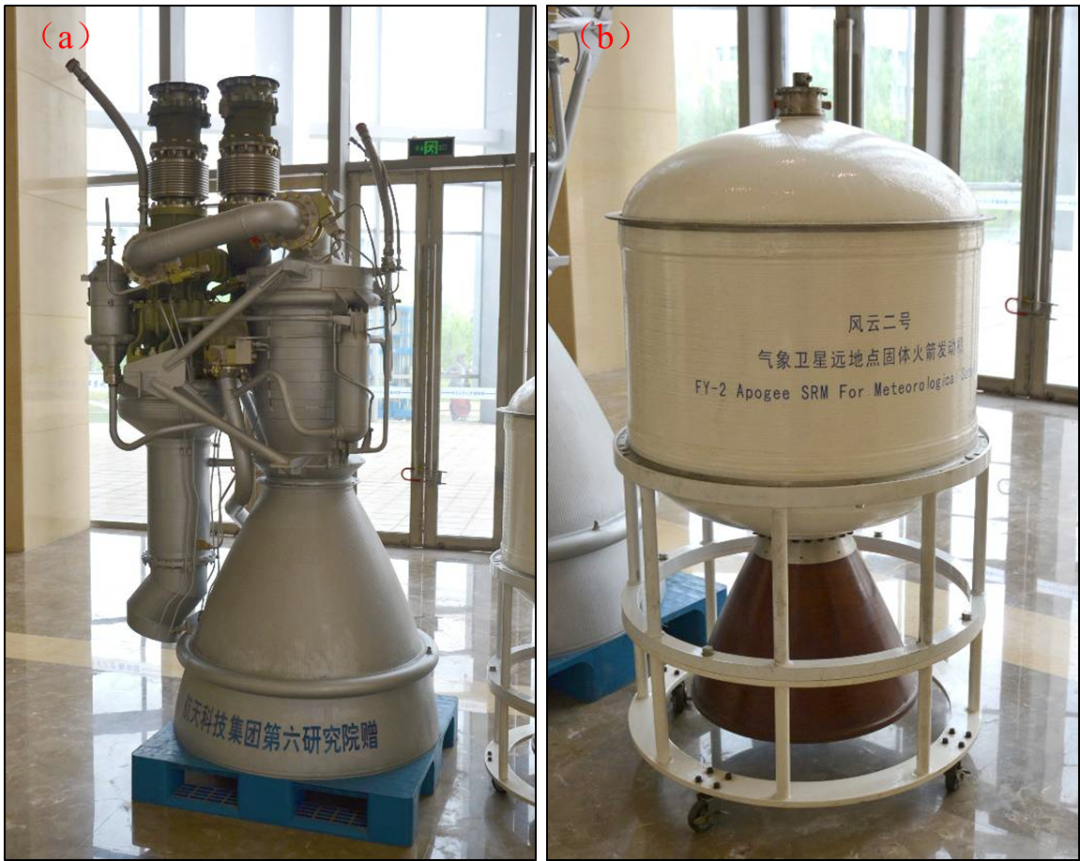

  火箭发动机主要分为固体和液体两种；非常幸运的是在西工大求学期间，新校区图书馆门口摆放有两款发动机的实物原型，具体如下图所示：

  图a表述为液体火箭发动机，主要应用于大型运载火箭；图b表述为固体火箭发动机，相较于前者其主要的优势有：结构简单，成本低，可靠性高以及发射准备周期短等，主要应用于地空、空空导弹以及航天器变轨所需的助推发动机等；

固体火箭发动机基本结构

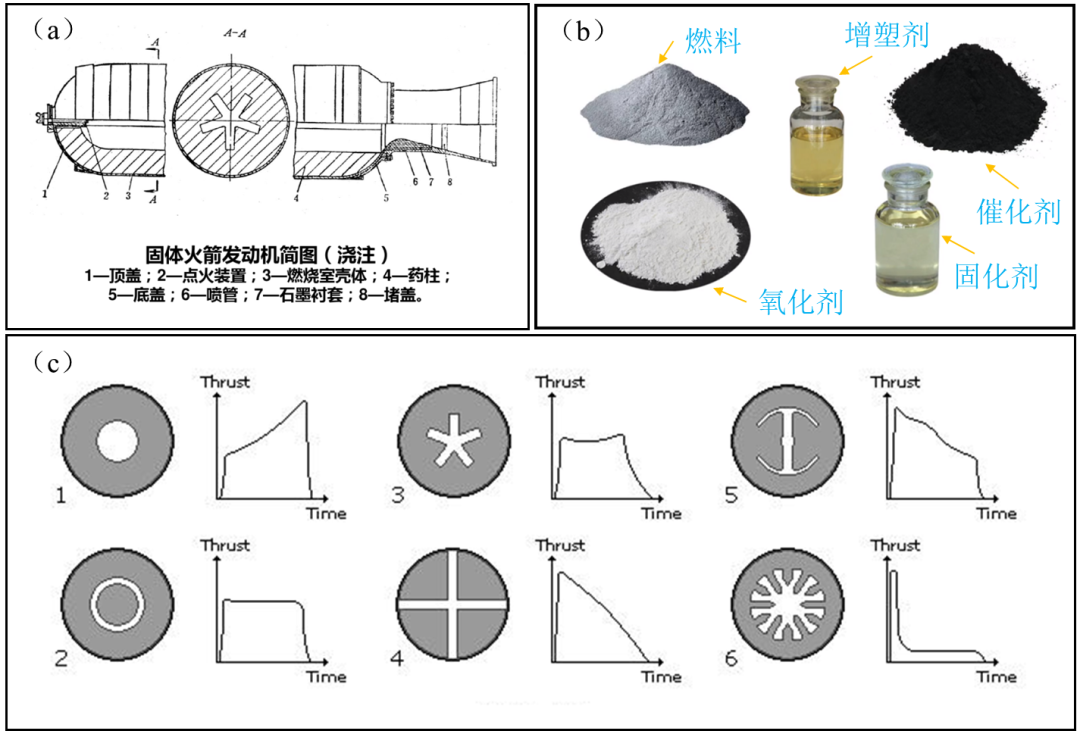

  图a表述为固体火箭发动机的基本结构，主要包含外壳体、衬套、点火装置、药柱以及喷管等部件；图b表述为药柱基本的成分；图c主要表述为固体火箭发动机药柱形状与推力之间的关系，一般情况下，药柱的基本形状由弹道所决定；

固体火箭发动机喷口设计

  拉瓦尔喷管作为固体火箭发动机的一个重要部件，主要作用有：1、将燃气的可用热能转化为动能，进而形成推力；2、确保燃气室内的压强维持在预定值，具体原理如下所示：

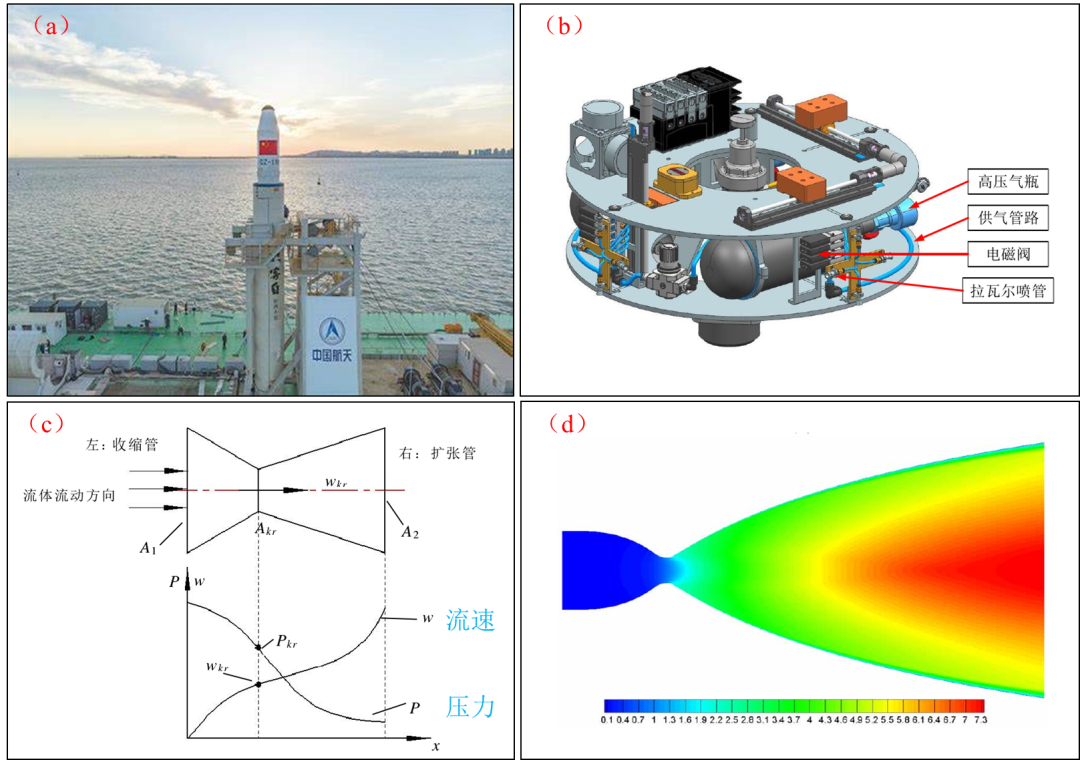

  图a表述为中国第一款固体火箭cz-11在海上发射的场景（2020年9月），主要用于应急卫星的发射；图b表述喷管在卫星姿态控制方面的应用；图c表述拉瓦尔喷管的模型图；图d展示了喷管不同位置与流速之间的关系；

---
