【主动均衡和被动均衡】

1.被动均衡

被动均衡一般通过电阻放电的方式，对电压较高的电池进行放电，以热量形式释放电量，为其他电池争取更多充电时间。这样整个系统的电量受制于容量最少的电池。充电过程中，锂电池一般有一个充电上限保护电压值，当某一串电池达到此电压值后，锂电池保护板会切断充电回路，停止充电。如果充电时的电压超过这个数值，也就是俗称的“过充”，锂电池就有可能燃烧或者爆炸。因此，被动均衡的优点是成本低和电路设计简单；而缺点为是以最低电池残余量为基准进行均衡，无法增加残量少的电池的容量，及均衡电量100％以热量形式被浪费。锂电池保护板一般都具备过充保护功能，防止电池过充。

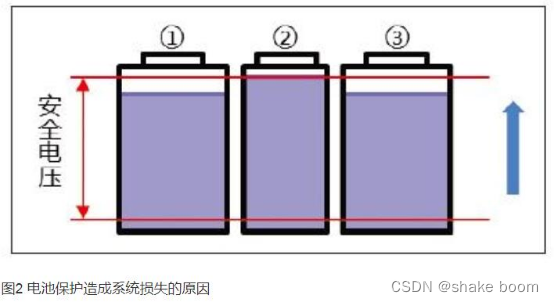

如图2所示，充电过程中2号电池先被充电至保护电压值，触发锂电池保护板的保护机制，停止电池系统的充电，这样直接导致1号、3号电池无法充满。整个系统的满充电量受限于2号电池，这就是系统损失。为了增加电池系统的电量，锂电池保护板会在充电时均衡电池。如图3所示，均衡启动后，锂电池保护板会对2号电池进行放电，延迟其达到保护电压值的时间，这样1号、3号电池的充电时间也相应延长，进而提升整个电池系统的电量。但是，2号电池放电电量100%被转换成热量释放，造成了很大的浪费（2号电池的散热是系统的损失，也是电量的浪费）。
