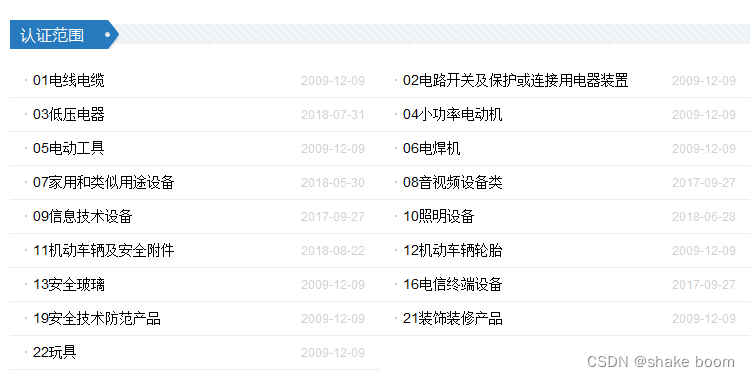

不同的产品有不同的安全标准! 国内认证，可以在3C网站上获得相关信息：

http://www.cqc.com.cn/www/chinese/cprz/CCCcprz/

在这里插入图片描述

一、基础知识

安规上的六类危险的防护：

电击
与能量有关的危险
火和热有关的危险
机械危险
辐射
化学
其核心目的: 降低电气产品对人身的伤害, 主要包括电击、起火、过热、机械伤害等。

安全电压

可触碰的，低于60V的电压认为是安全电压（不同安规标准中对安全电压的认定不同）

漏电流

在耐压绝缘测试中定义的失效电流，这个指标不是固定不变的，是可以调整的

接触电流

设备在工作情况下，人触摸后流过人体的电流，一般人体感知的阈值在0.5mA，电信类产品要求在0.875mA，医疗类产品要求0.2mA

能量问题：

大电流电源或者电容在短路时可能产生的燃烧，起弧等；

火灾问题：

因为意外工作状态导致的温度过高，并且起火，要求不能延伸到设备外部。

热问题

正常工作下的高温可能导致的安全问题。

结构问题

正常工作下的高温可能导致的安全问题。

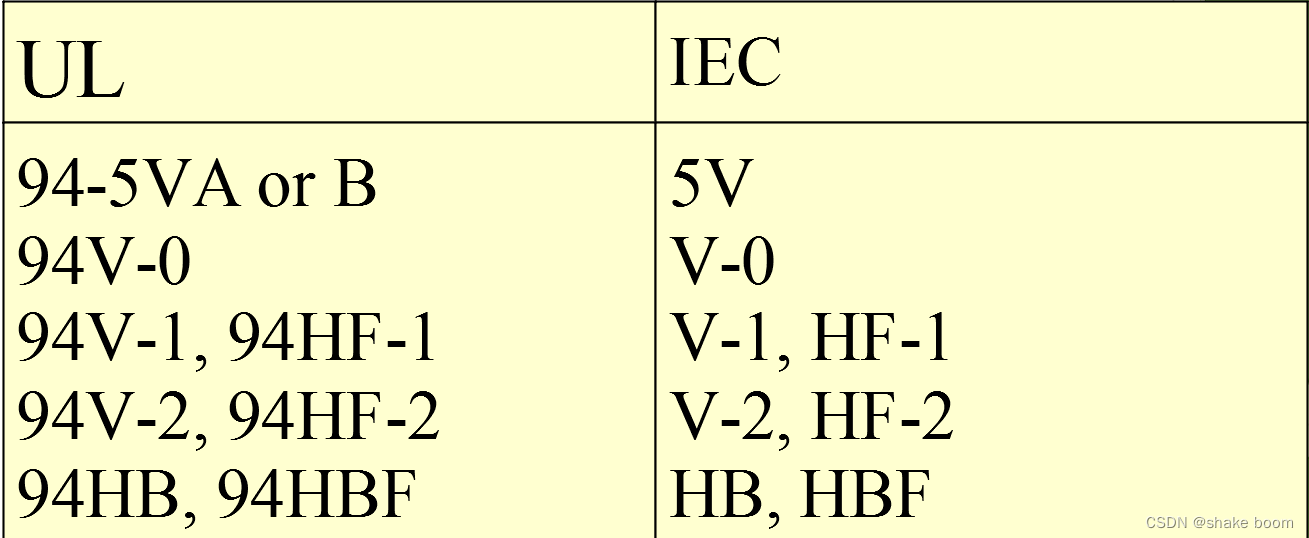

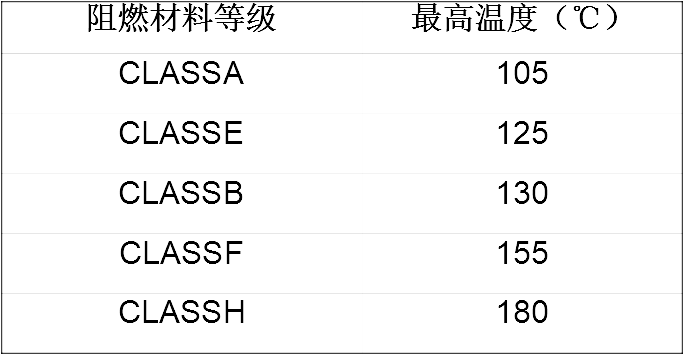

阻燃等级

94V－0（一般塑胶件都基本必须达到这个等级）
A：没有任何样品在测试火焰拿走之后，仍然有火苗燃烧超过10 秒（有焰燃烧时间）。
B：对于每套5 件样品，10 次点燃后，带火苗的燃烧的总共时间不超过50 秒
C：没有任何样品一直烧到夹具上（包括有火苗的燃烧和发红的燃烧）
D：没有任何样品，燃烧融化的液滴滴下点燃了下面12"处的棉花。
E：没有任何样品，在第二次移走测试火焰之后，持续发红燃烧超过30 秒（无焰燃烧时间）。

绝缘等级：

—功能绝缘：非安规绝缘，只要满足电气断路即可可以参考IPC9592B的建议（见下页）
—基本绝缘：用于带电部分，提供防触电的基本保护的绝缘----1层安规胶带
—附加绝缘：为了在基础绝缘一旦失效时提供电击防护而在基础绝缘之外另加的单独绝缘----再1层安规胶带
—双重绝缘：由基本绝缘+附加绝缘组成----2层绝缘胶带
—加强绝缘：防电击功能等效于双重绝缘的单一绝缘体系----1层绝缘胶带（但是厚度是普通绝缘胶带的2倍）

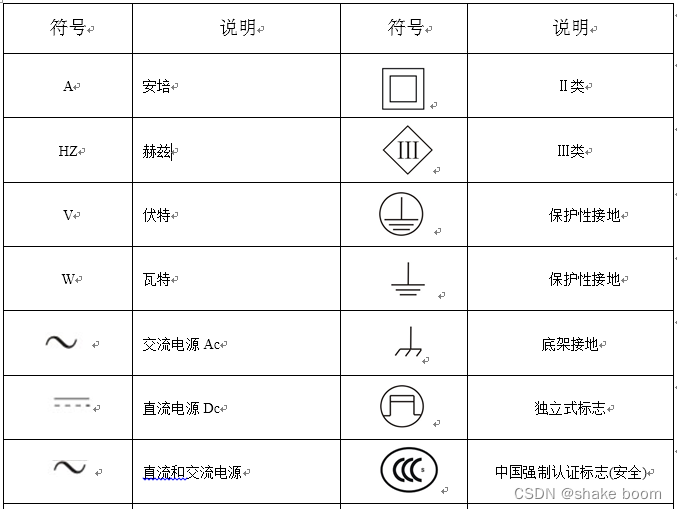

对接地系统的要求：

结构要求:

1，接地设置在没有工具的协助下无法去除
2，可以通过螺丝或者焊接工艺实现
3，单颗自攻丝固定不能作为接地的设置

电气要求：

1，接触阻抗不能大于0.1R
2，通过大电流的情况下，接地点与其他接地点不能开路

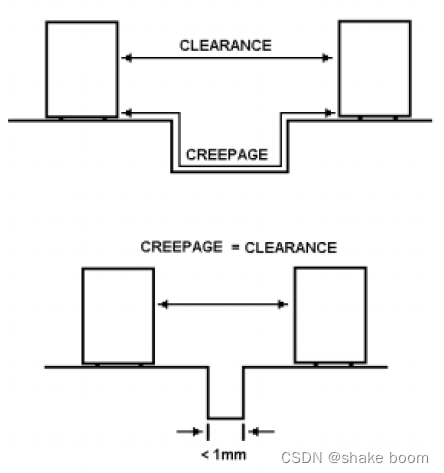

电气爬电距离/电气绝缘距离，1mm以上的开槽才能认为对爬电距离有增强效果：

在这里插入图片描述

二、设计的关键

对距离控制（原副边的电气爬电距离和电气绝缘距离)。安规上基本绝缘通过考察以下2个距离来判断是否符合要求：
①电气绝缘间隙（Clearances Distance）
②电气爬电距离（Creepage Distances）
首先根据电路原理，确定跨接原副边的绝缘器件（变压器，光耦，电容），确定隔离带。
根据电路原理，分析跨接原副边绝缘承受电压最大点：一般是主变压器原副边绕组之间，并确定其工作电压有效值和峰值。
根据工作电压（电气爬电距离依据有效值，电气绝缘距离依据峰值），查询标准GB4943/IEC60950

电气绝缘距离

①依据GB4943/IEC60950的表2K确定基本绝缘电气间隙。
②电源额定电压>150V&<300V, 污染等级II ,工作电压峰值小于200V, 最小电气间隙要求为1.0

电气爬电距离:

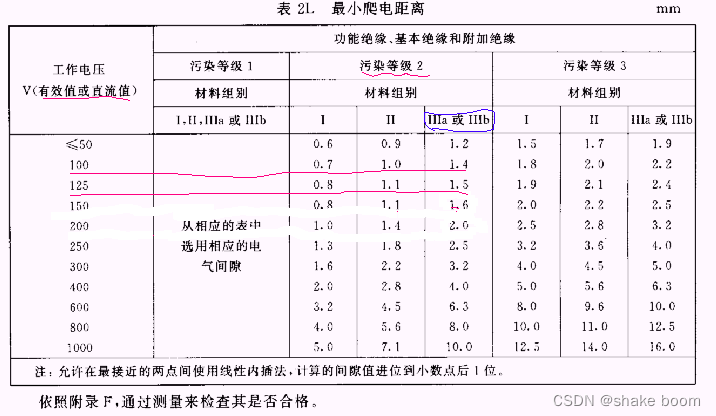

①材料无任何控制，CTI依照IIIa/b选取，工作电压有效值小于125V,爬电距离要求为1.5mm 。
②材料CTI如果是Ⅰ，同等电压情况下，则爬电距离则有可能小于1.5mm，但必须大于1.0mm。

绝缘爬电距离

三、关键器件

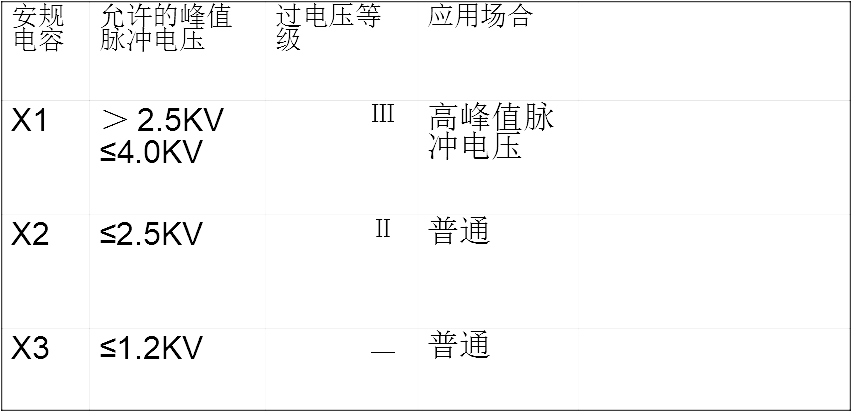

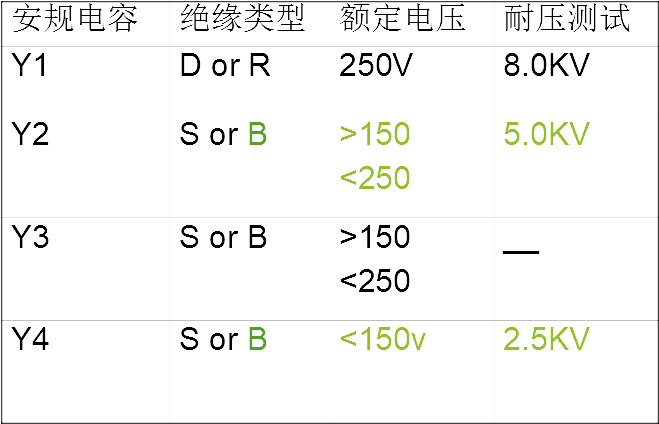

原则上来说，在整流桥前面的所有器件，横跨原副边的所有器件以及关键的半导体器件都是安规管控的器件。

保险丝

必须有相对应的安规认证，注意认证的电压与产品的认证电压是匹配的。例如如果产品要做3C认证，那么保险丝就应该有3C或者CQC的认证。如果产品的认证电压范围最高到240VAC，那么保险丝的认证电压范围也要超过240VAC，当然最大工作电压范围不在要求之内。

变压器

变压器的磁芯在安规上，认为是个导体，
1，变压器的原副边绕组的绝缘及与磁芯的绝缘
2，变压器的磁芯，原副边绕组与相邻的原副边的器件的绝缘
根据前面的设计，知道了原副边的电气绝缘距离要求和爬电距离要求，这就要求对于：

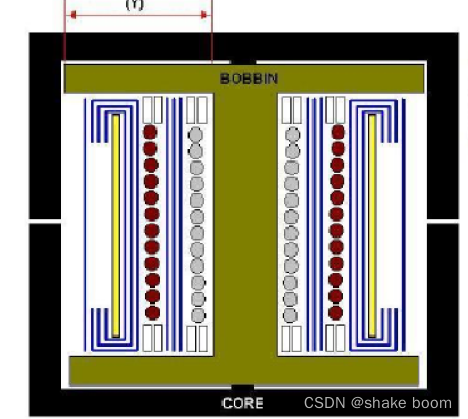

1、首先确定磁芯的特性，一般根据原副边所用线材的特性决定，除非是做了特别的绝缘胶带的处理（如下图）

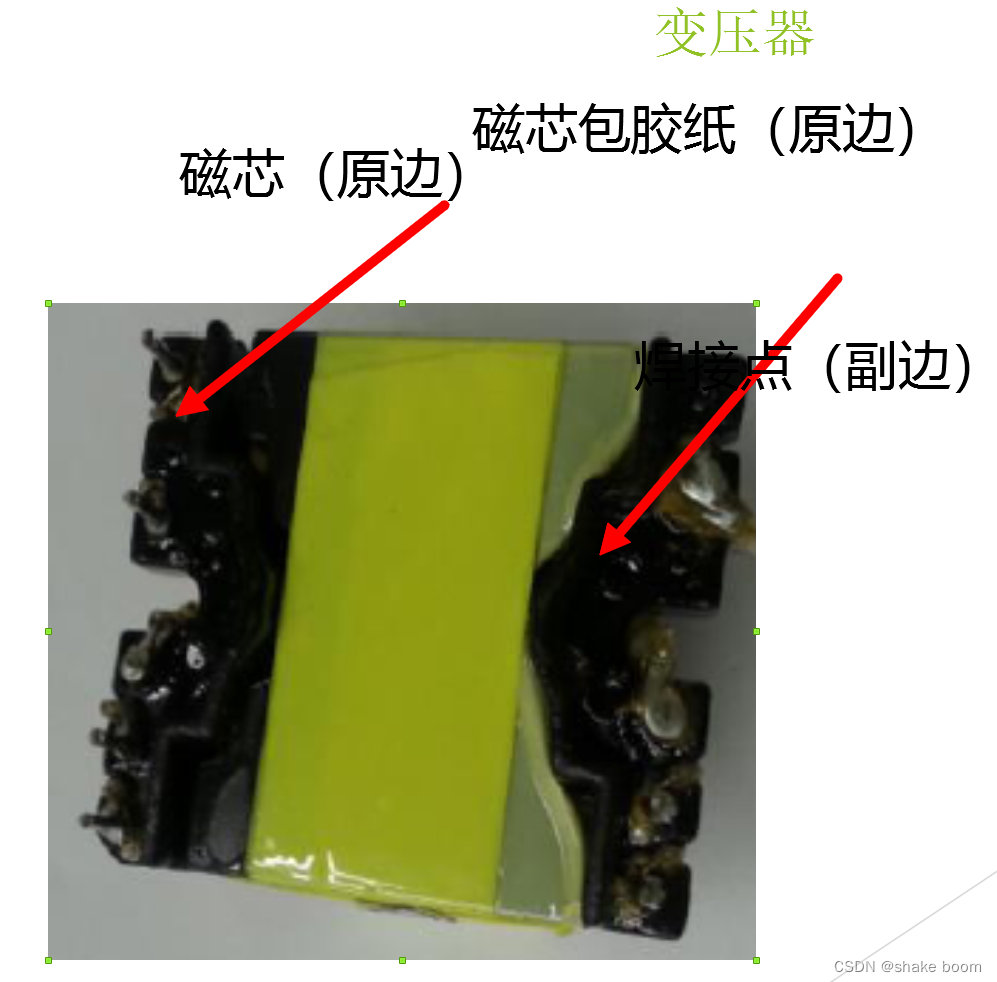

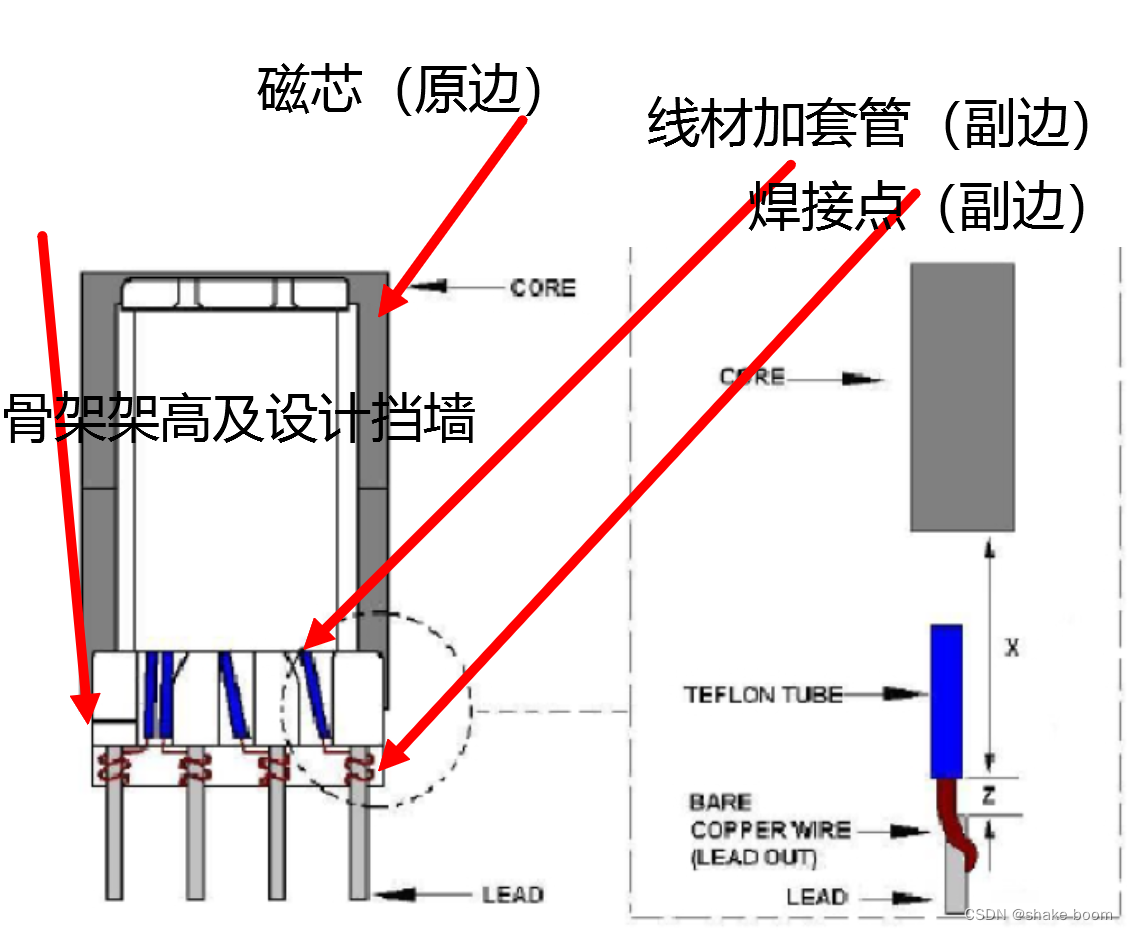

2、主变压器磁芯可以看作原边或副边，如果看作副边，磁芯外部是否与原边器件达到绝缘要求。如果做不到距离要求，那么就需要对磁芯进行有效的绝缘包裹（如下图）
在这里插入图片描述
