逆变器（二）——过电流保护电路

山顶一只羊

已于 2023-08-05 18:08:52 修改

阅读量1.5k

点赞数

分类专栏：逆变器文章标签：嵌入式硬件学习方法

于 2023-08-04 12:17:11 首次发布

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/qq_41309972/article/details/132101581

版权

逆变器专栏收录该内容

2 篇文章

订阅专栏

电流互感器ZMCT115M的计算

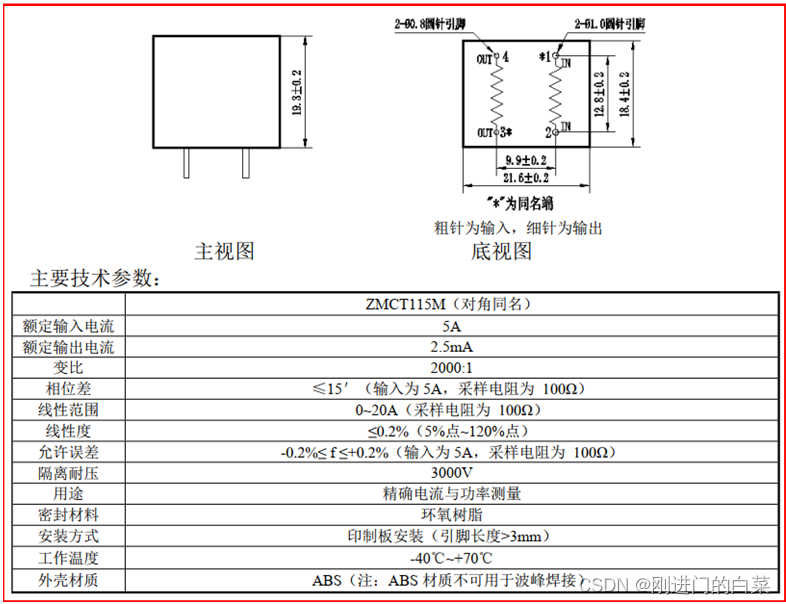

ZMCT115M为电流互感器，其数据手册如下图1所示。电流的流向为：若一次侧电流从同名端流出，则二次侧电流从同名端流入；反之，若一次侧电流从同名端流入，则二次侧电流从同名端流出。

图1 ZMCT115M数据手册

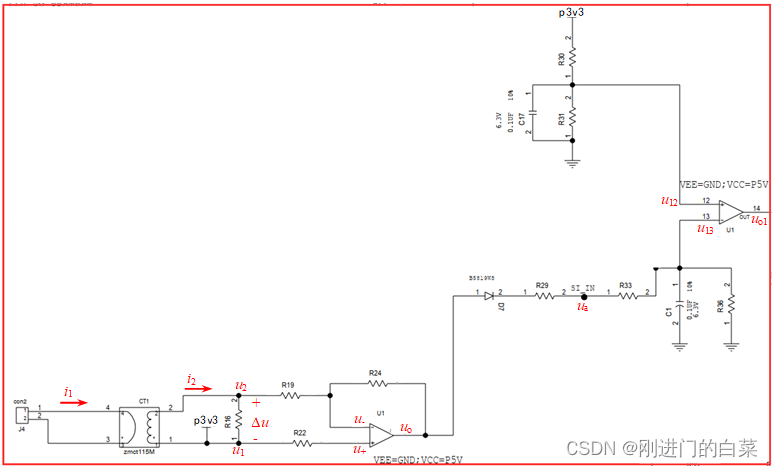

现对如图2所示的过电流保护电路中的各电阻值进行计算，设定过电流保护阈值为5A。

根据ZMCT115M数据手册，其一、二次侧电流之比为2000:1，故

$i_{1}=2000i_{2}$

$\Delta u=i_2\cdot\ R_{16}=u_2-u_1$

根据运放的“虚短”、“虚断”特性可有

$u_o=\frac{R_{24}}{R_{19}}\left(u_--u_2\right)+u_-$

$u_-=u_+=u_1=3.3\mathrm{V}$

根据以上四式，有

$u_o=3.3-\frac{R_{16}R_{24}}{R_{19}}\cdot\frac{i_1}{2000}$

这里取R16 = 51Ω，R19 = 1k，R24 = 3.3k，当电流 $i_{1}$ = 5A，即达到保护阈值时，保护动作。此时

$u_o=2.87925V$

$u_{\mathrm{a}}$ 为接到单片机的电压（一般使其接近3.3V），取R29 = 1k，R33 = R36 =100k，故 $u_{\mathrm{a}}$ ≈ $u_{\mathrm{o}}$ = 2.87925V， $u_{\mathrm{13}}$ ≈ $u_{\mathrm{o}}$ /2 = 1.439625V。

取R30 = 149k，R31 = 115k，此时

$u_{12}=\frac{R_{31}}{R_{30}+R_{31}}\times3.3=1.4375V$

电路正常工作时， $u_{\mathrm{12}}$ < $u_{\mathrm{13}}$ ，比较器输出为0，保护不动作；当电路过电压时， $u_{\mathrm{12}}$ > $u_{\mathrm{13}}$ ，比较器输出为1，保护动作。

图2 过电流保护电路

各电阻取值如下：

R16 = 51Ω，R19 = 1k，R24 = 3.3k，

R29 = 1k，R33 = R36 =100k，R30 = 149k，R31 = 115k
