前言

为了避免电压的“悬浮”，造成电路的不稳定通常IO口出来需要上下拉电阻。下拉就是接地，上拉就相当于升压，提高驱动能力或者稳定性。

---

一、什么是上下拉电阻？

上拉电阻是用来解决总线驱动能力不足时提供电流的问题的。一般说法是上拉增大电流，下拉电阻是用来吸收电流（抵抗干扰）。

上拉是将电压拉高，下拉是将电压拉低，主要用在三极管或场管的控制极的电位，因为只有满足电压差才会工作。

二、如何使用

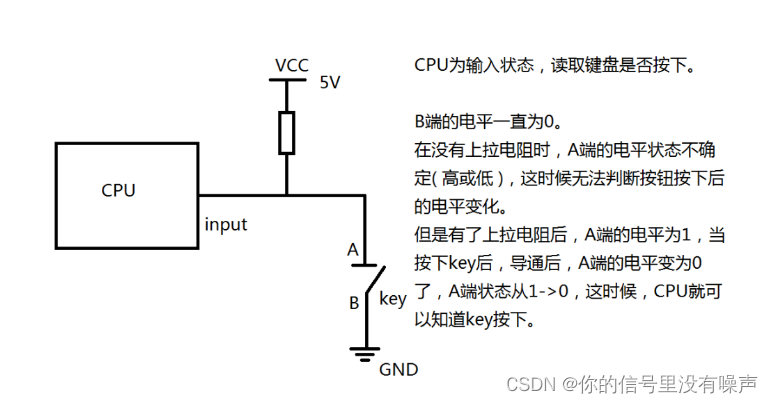

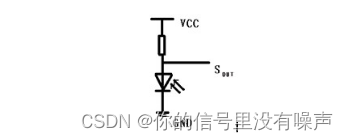

1.上拉电阻如图所示：

1、概念：将一个不确定的信号，通过一个电阻与电源VCC相连，固定在高电平；

2、上拉是对器件注入电流；灌电流；

3、当一个接有上拉电阻的IO端口设置为输入状态时，它的常态为高电平；

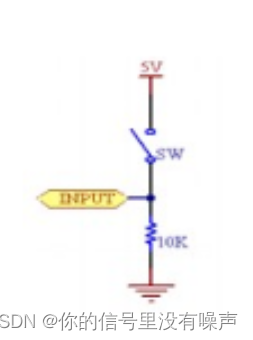

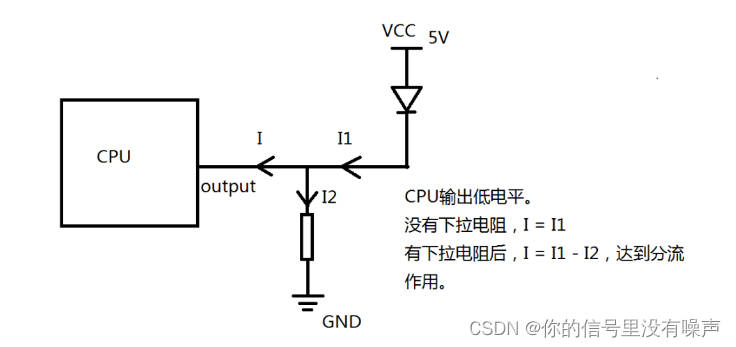

2.下拉电阻如图所示：

1、 概念：将一个不确定的信号，通过一个电阻与地GND相连，固定在低电平；

2、下拉是从器件输出电流；拉电流；

3、当一个接有下拉电阻的IO端口设置为输入状态时，它的常态为低电平；
