PCIE 4.0 L0s/L1/L2

        L0是PCIE设备正常工作的状态，当设备链路处于非工作状态可以跳转大相应的低功耗状态，L0s是一种可以快速恢复到L0的低功耗状态；L1必须经过Reovery状态才可以恢复到L0状态；L2需要从Detect开始逐步进入到L0状态。它们的恢复时间依次延长，与此对应便是降低功耗的等级越来越高。

1. L0s

        L0s状态下发送机和接收机分别有一个状态机进行控制。RX状态机主要包括Rx_L0s.entry，Rx_L0s.idle，Rx_L0s.FTS; TX状态机主要包括Tx_L0s.entry，Tx_L0s.idle，Tx_L0s.FTS；

接收机：

1. Rx_L0s.entry：等待一个超时时间T_tx_idle_min 后，便会跳转Rx_L0s.idle。
2. Rx_L0s.idle：如果任何lane检测到退出电气空闲，或者100ms 超时 with 接收机的电阻不满足规范，且当前速度是8GT 及以上，便会跳转到Rx_L0s.FTS。
3. Rx_L0s.FTS：如果接收到特定的Order Set则会跳转到L0, (SKP OS for 8b/10b，SDS for 128b/130b）； 否则达到超时时间内需要退出至Recovery状态更新N_FTS的值。

发送机：

1. Tx_L0s.entry：发送机需要发送EIEOSQ，等待一个超时时间T_tx_idle_min 后，便会跳转Rx_L0s.idle。此时要求DC 共模电压符合协议规范，接口电路需要保持active状态。
2. Tx_L0s.idle：无条件跳转到Tx_L0s.FTS。

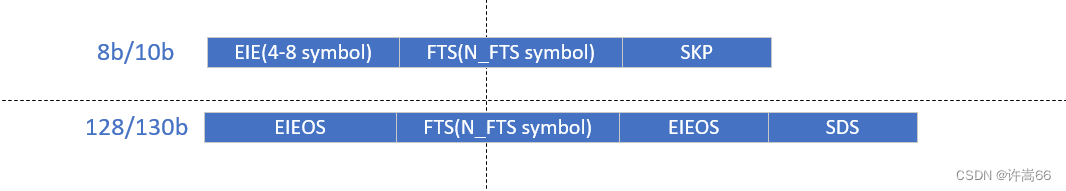

3. Tx_L0s.FTS：此阶段需要发送用于link partner 完成bit or symbole锁定的FTS序列，发送结束后便会跳转到L0状态。8b/10b需要在发送FTS之前发送4~8个EIE，发送FTS后在发送一个SKP； 128b/130b要求在发送FTS之前发送EIEOS，发送FTS之后需要先发送EIEOS 在发送一个SDS。

2. L1

        L1主要包括L1.entry，L1.Idle两个状态，

        在L1.entry状态下，设备的DC共模电压需要维持在协议规范之内，在达到T_tx_idle_min超时后跳转到L1.idle状态。

        在L2.idle状态下，当任意lane检测到退出电气空闲或者被directed 后，退出至Recovery状态，(这要求在该状态至少持续40ns，原因是保证空闲检测电路可以正常工作）；另外如果达到100ms超时后with 接收机的电阻不满足规范，且当前速度是8GT 及以上，此时也会跳转到Reovery状态。

3. L2

        L2状态时更深层次的低功耗状态，此时main power 跟PLL以及移除。主要分为L2.idle，L2.Transmitwake。

        在L2.idle状态下，协议规定设备的DC共模电压不需要维持在协议规范之内，需要在1ms内完成端口电阻的调节使其符合规范，所有的Receiver必须等待T_tx_idle_min事件后才可以捕捉时候退出电气空闲状态。

For Downstream Port：对于RC来说 如果捕捉到唤醒信号Beacon，或者被top Directed，则会退出至Detect状态（要求退出至Detect之前，Main power需要恢复）。对于Switch 的lane0 以及其他通道的DSP端口收到Beacon时，它需要指示其本地USP 进入L2.TransmitWake状态向上一级发送Becaon唤醒信号。

For Upstream Port：如果any predetermined lane侦测到退出电气空闲，则跳转到Detect状态，(此时如果设备时Switch ，此时他的DSP的需要跳转达到Detect状态)。 如果被指示进入发送唤醒信号Beacon则需要跳转到L2.TransmitWake。

        在L2.Transmitwake状态下，它只支持USP端口，如果USP的接收机捕捉到了退出电气空闲则需要跳转到Detect状态。
