电路方案分析(十八)四开关buck-boost双向同步DC/DC变换器方案

tip是:资料来自网络,仅供学习交流使用!

1.概述

4开关降压升压双向DC-DC电源转换器在很多应用中都有使用。作为一个同步降压或同步升压转换器,其中只有两个开关切换,开关损耗减少到一半。只有当直流母线和电池电压彼此接近,然后转换器作为一个同步降压-升压转换器,其中所有四个开关切换。

典型应用:

1.本地储能系统;
2.备用电池单元(BBU);
3.DC-DC非隔离应用。

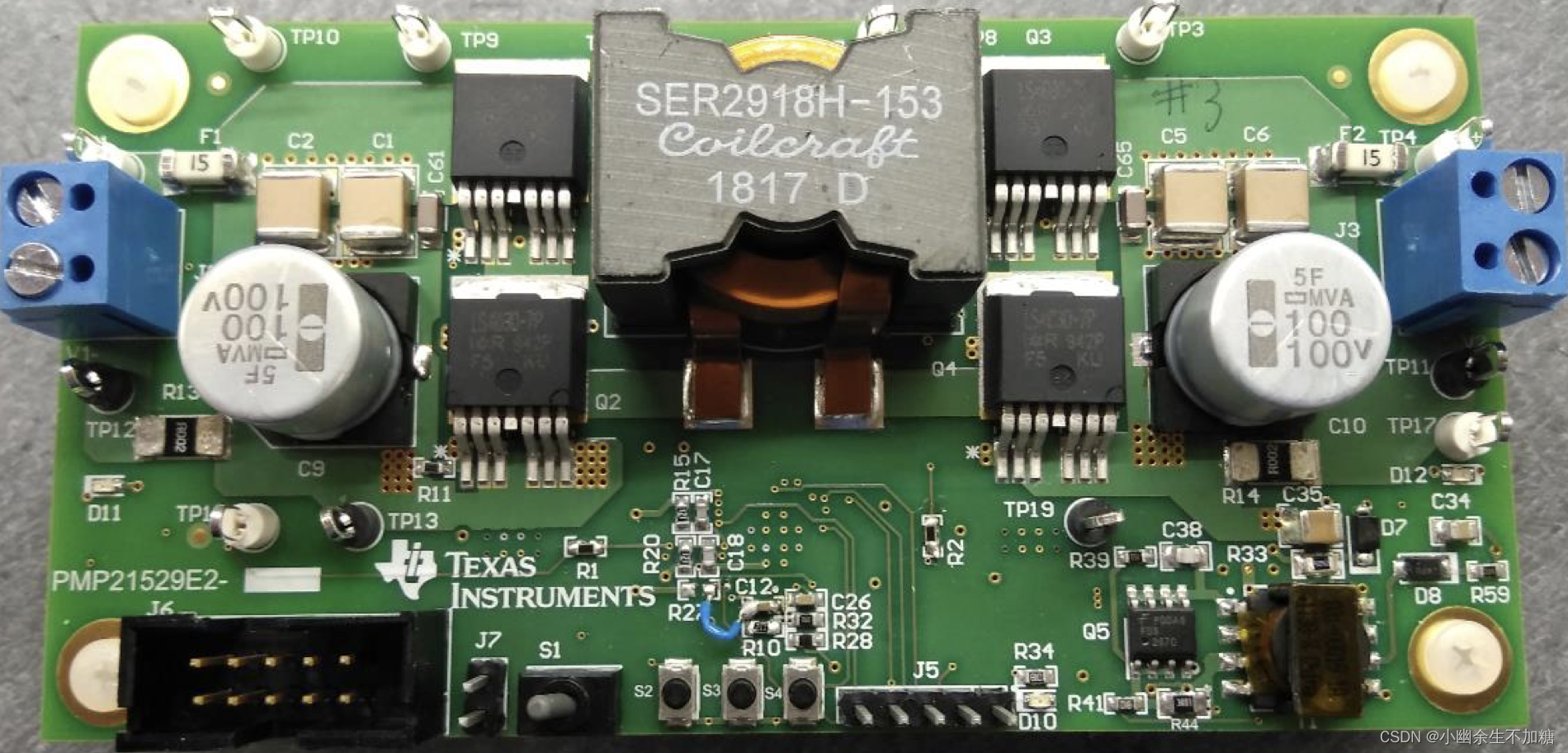

在这里插入图片描述

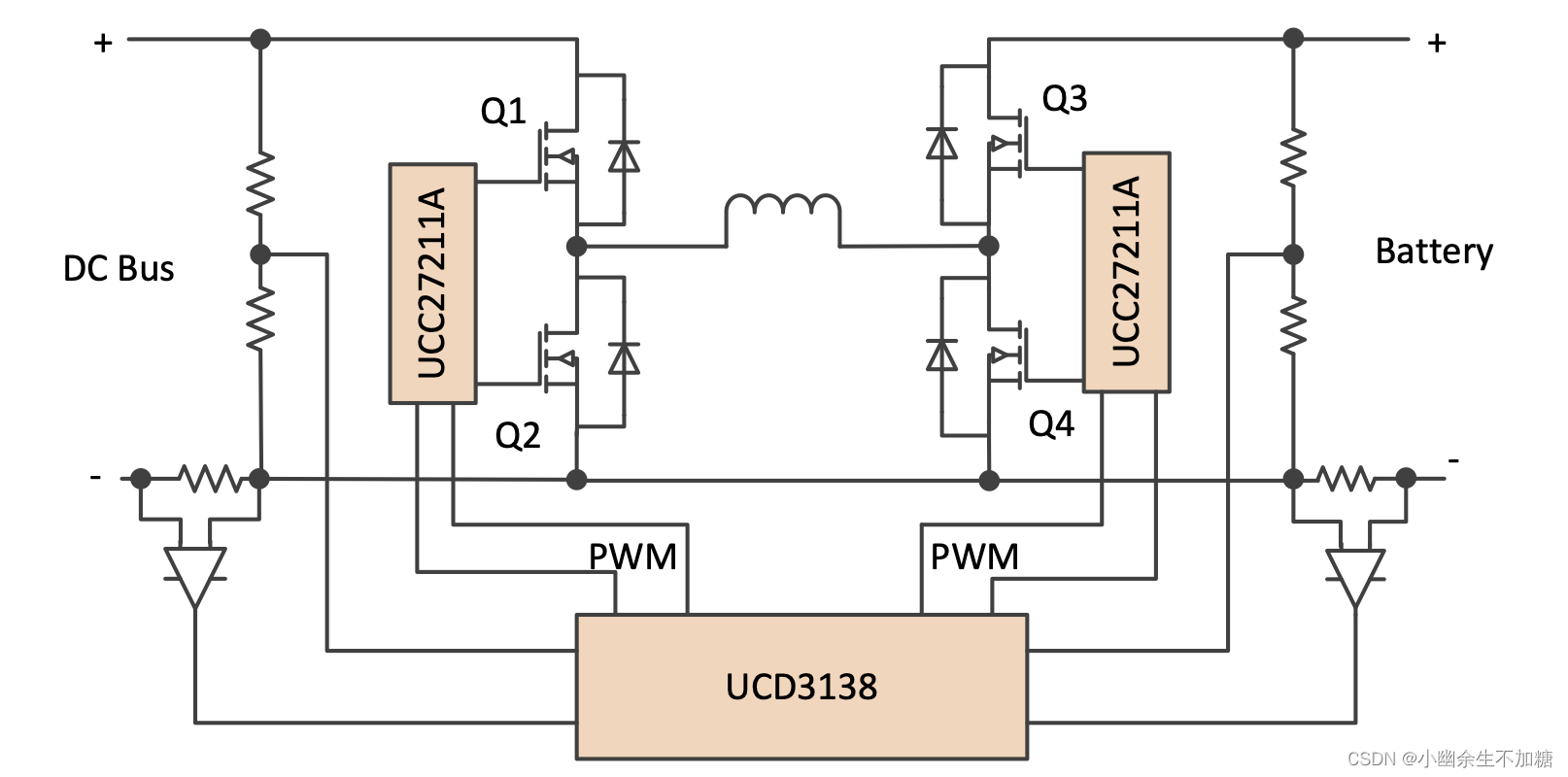

2.系统框图

在这里插入图片描述

3.方案功能描述

1.多模式控制,降低开关损耗,实现高效率;
2.兼容锂离子和锂聚合物电池的内置电池充电CC-CV-Top算法;
3.从充电到备用电源模式的超快速切换,可在断电时实现无缝电源传输;
4.直流母线电压可以高于或低于蓄电池电压;
5.蓄电池过压、过流保护;
6.直流母线过电压保护;
7.UCD3138数字电源控制器解决方案为未来更新提供可编程性和可配置性;

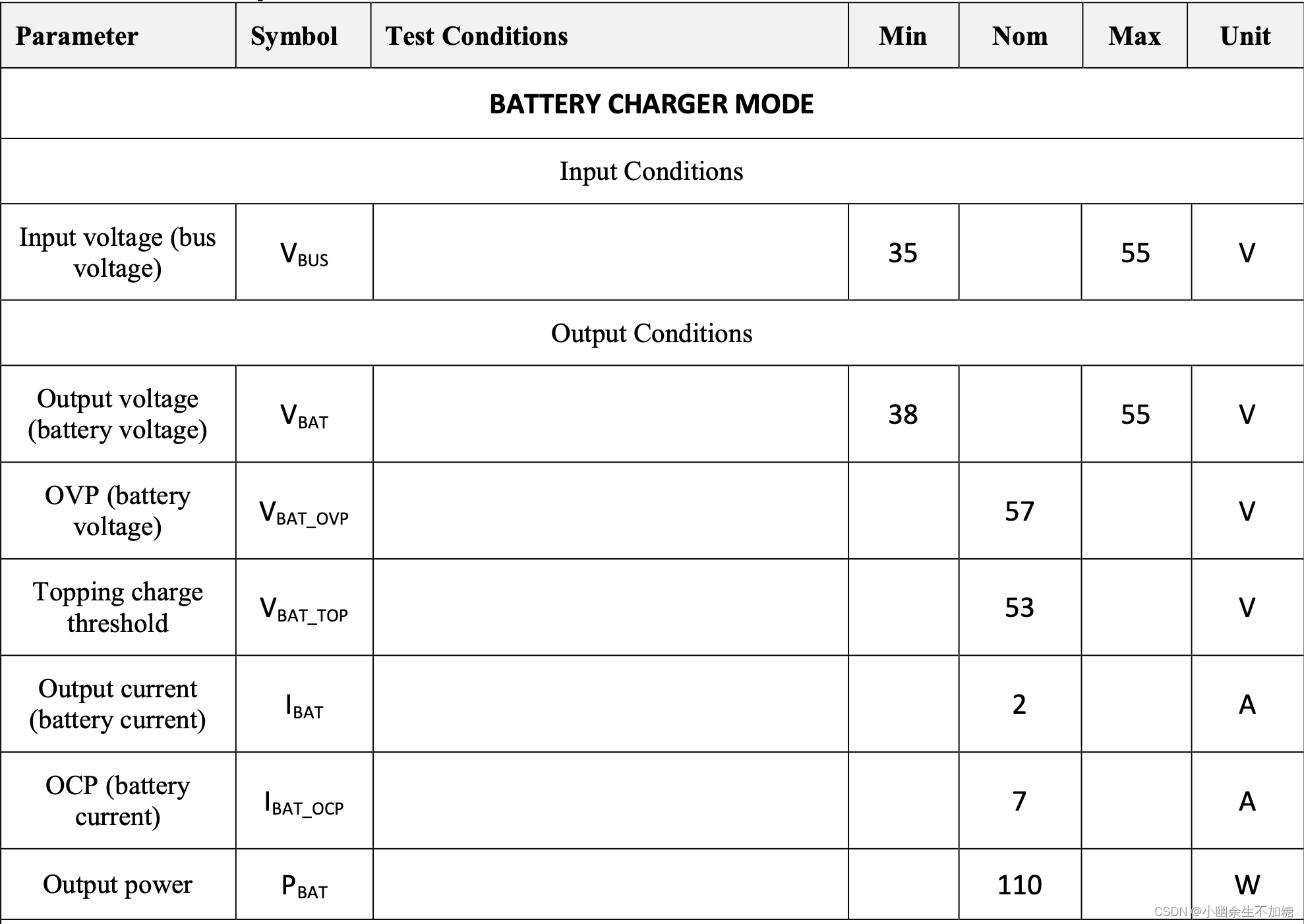

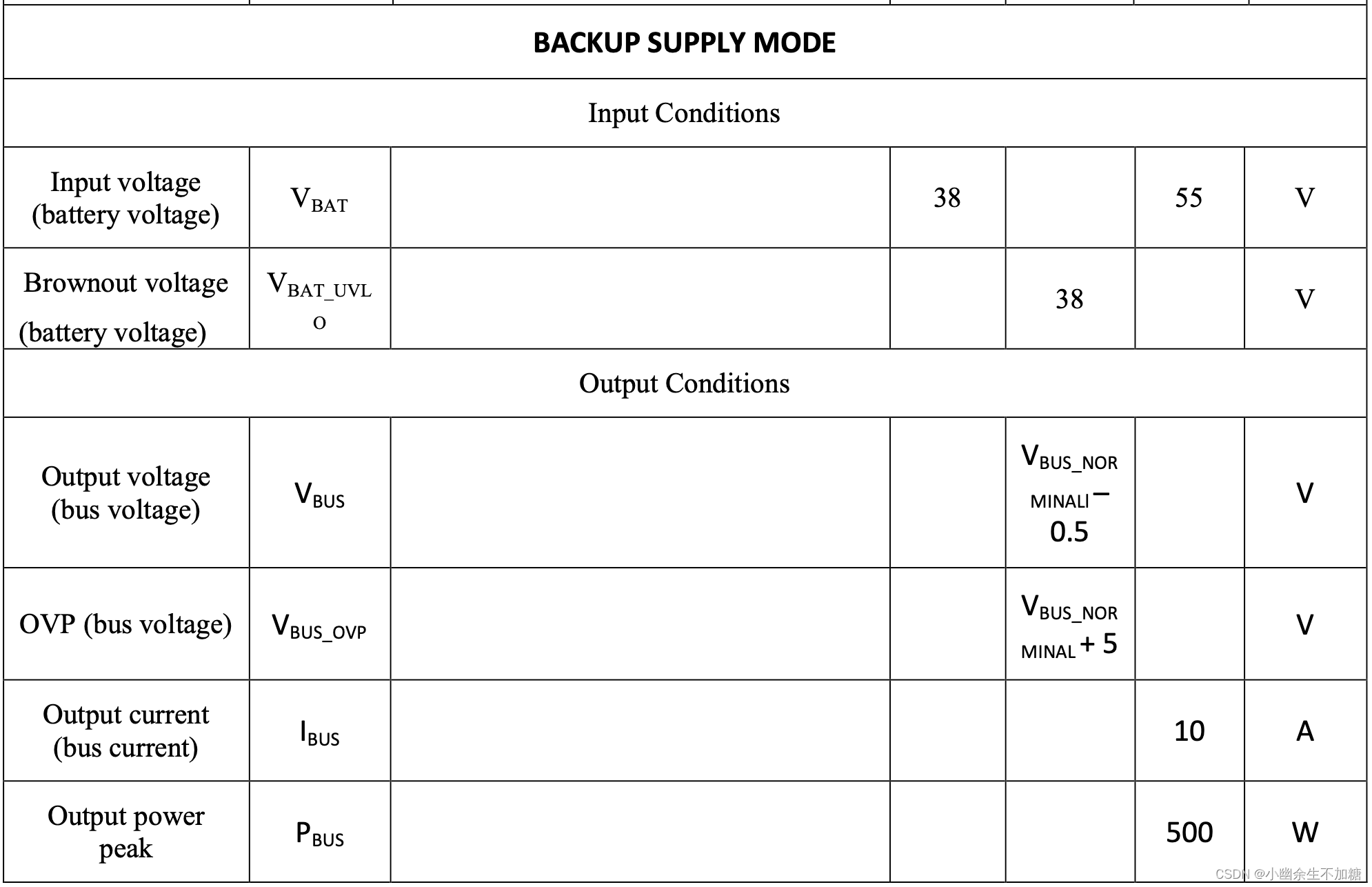

4.性能参数

在这里插入图片描述
在这里插入图片描述

5.系统描述

备用电池和电力存储系统在不间断电源系统(UPS)、服务器、电信整流器和电力线通信(PLC)系统等许多工业应用中发挥着重要作用。这些应用使用各种各样的储能元件,如超级电容器、铅酸电池、锂离子和锂聚电池。

典型的备用电池储能系统有以下模块:

1.从电源为电池充电的电池充电器子系统。

2.电池放电子系统,用于从电池向负载供电。

3.电池管理解决方案)系统来监控和保护电池。

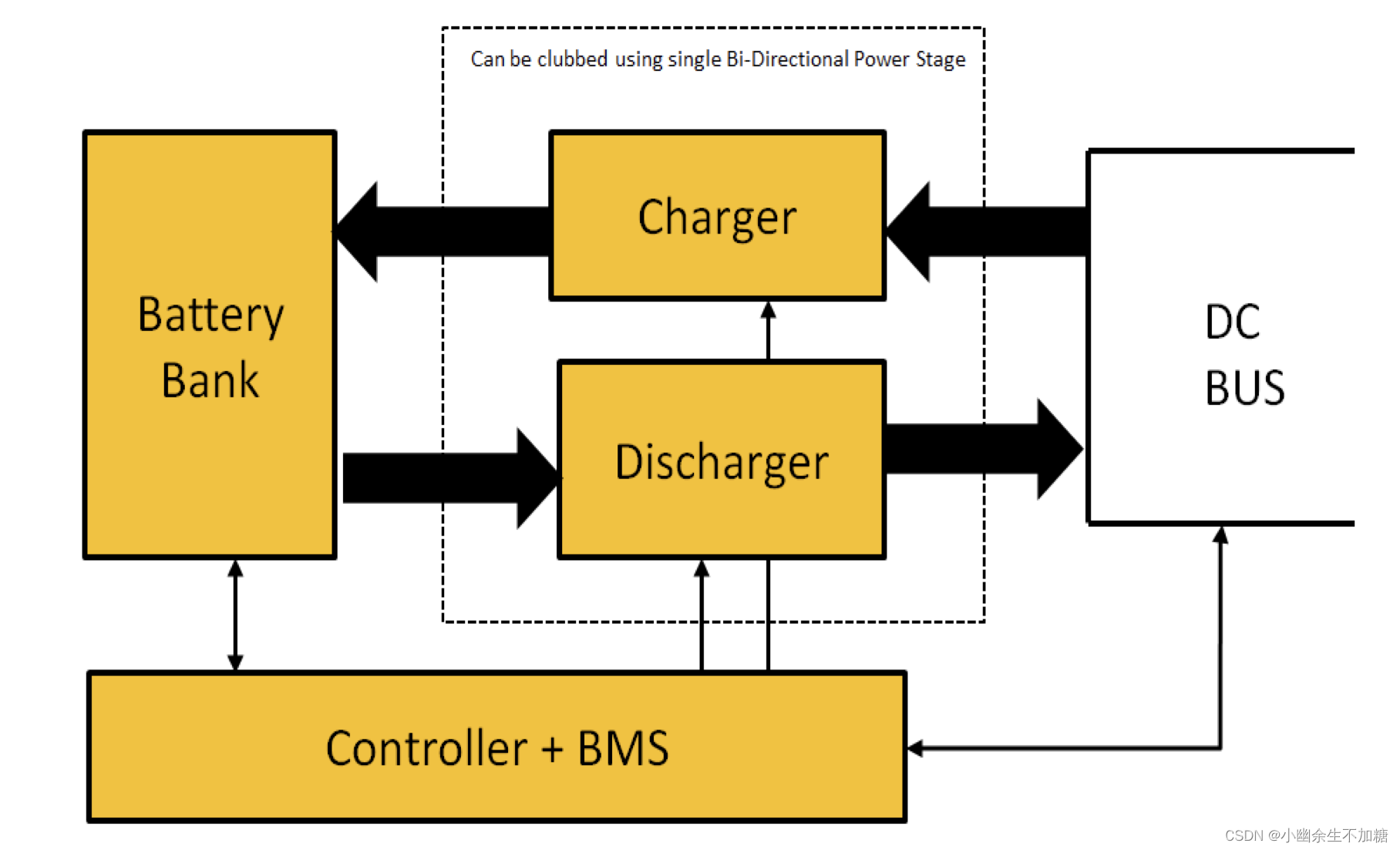

典型电池备份系统的框图如图所示。

在这里插入图片描述

电池充电器子系统从直流总线获取电力并对电池组进行充电。蓄电池放电子系统从蓄电池组获取电能,并将其反馈到直流母线。

在正常工作条件下,电池备用系统从直流母线汲取能量,为电池组充电,而电池放电系统保持不活动状态。当直流母线输入电源故障时,蓄电池放电系统立即开始向直流母线供电。在此期间,电池充电器系统保持不活动状态。

降低电池备用子系统的成本和尺寸的一种方法是使用单个双向功率转换器来进行电池充电和备用电源操作。当与使用两个单独的功率级的实施电池备份系统的传统安排相比,一个单一的双向功率级实施显着减少了组件的数量。

使用单个双向功率级的另一个好处是,可以非常快速地实现从充电到放电的模式转换,这可以减少DC总线处的大容量电容器(保持时间)要求。

有许多拓扑结构可用于蓄电池备用子系统。电池电压从最低充电到完全充电的范围很广。为了获得更好的效率,电池组的选择应使电池额定电压等于直流母线电压。这意味着充电器的输出电压在电池最小充电时低于输入电压,在电池完全充电时高于输入电压。因此,充电器需要在电池最小充电时提供降压功能,当电池完全充电时需要提供升压功能。另一方面,当工作在备用模式时,转换器需要在电池完全放电时提供升压功能,在电池最小放电时提供降压功能。

PMP 21529的设计是这样一个双向的DC-DC功率转换器,专门为电池后备系统设计,电池电压范围超过直流母线电压。

该设计可以从直流母线对锂离子电池组进行充电。当主电源关闭时,设备将从锂离子电池组无缝地将电源传输到DC母线。本设计是基于UCD3138数字控制器控制的4开关降压升压级。根据直流母线电压和电池电压的不同,变换器可以作为同步降压变换器或同步升压变换器工作,其中只有两个开关管进行开关,开关损耗减少了一半。只有当直流母线和电池电压非常接近,然后转换器作为一个降压-升压转换器,其中所有四个开关切换。

4开关桥功率级实现高驱动电流,快速开关栅极驱动器UCC27211A和IPB180N08S402ATMA1功率MOSFET。设计工作频率在140kHz。

6.原理描述

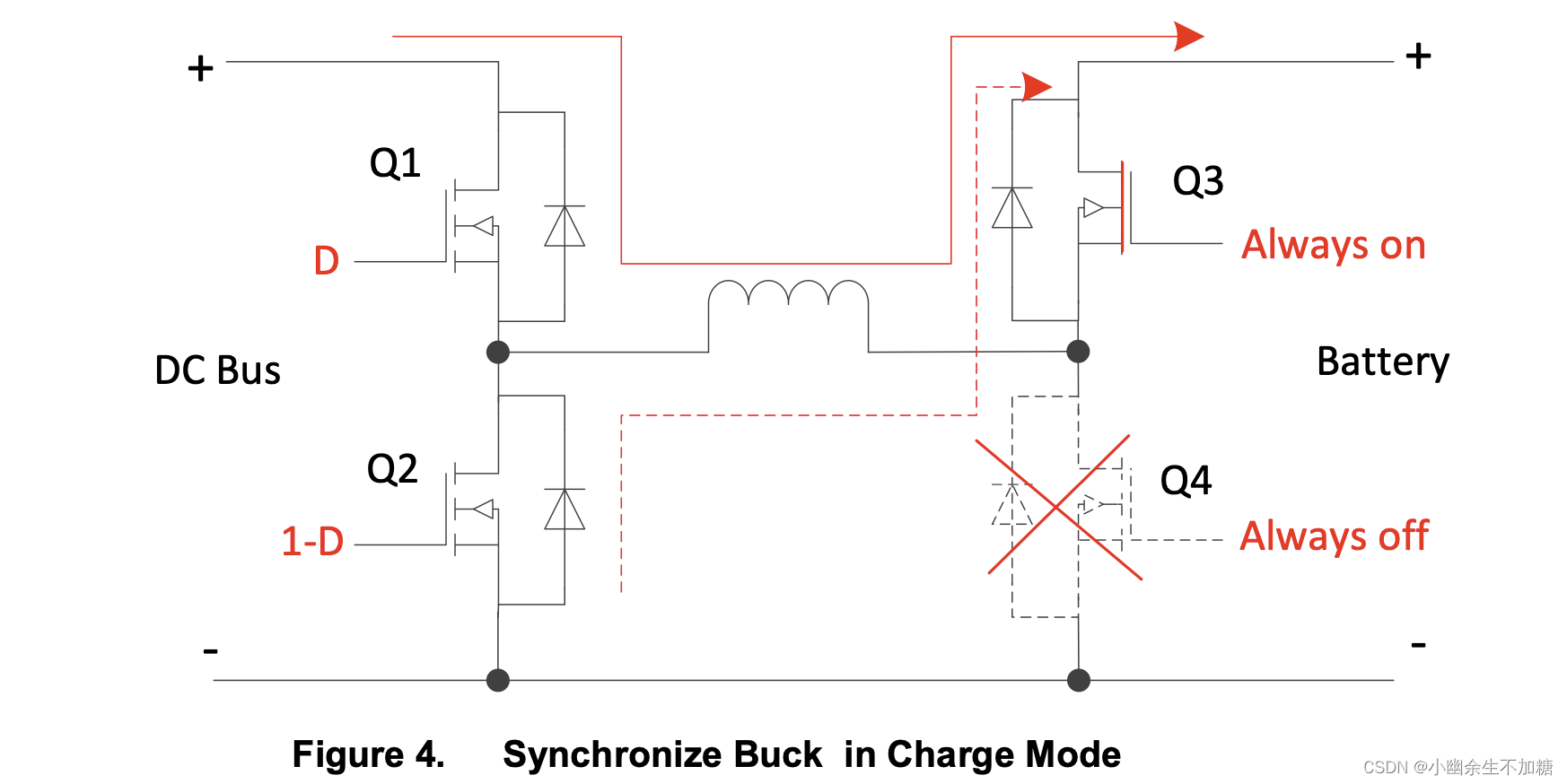

6.1 充电模式:直流母线电压>蓄电池电压

当直流母线电压高于电池电压时,Q3完全打开,Q4完全关闭。Q1和Q2分别由在电池充电模式下,D和1-D控制,变换器成为同步降压变换器,如图所示。

在这里插入图片描述

6.2 充电模式:直流母线电压<蓄电池电压

在电池充电模式下,当直流母线电压低于电池电压时,Q1完全打开,Q2完全关闭。Q4和Q3分别由D和1-D控制,变换器成为同步升压变换器,如图所示。

在这里插入图片描述

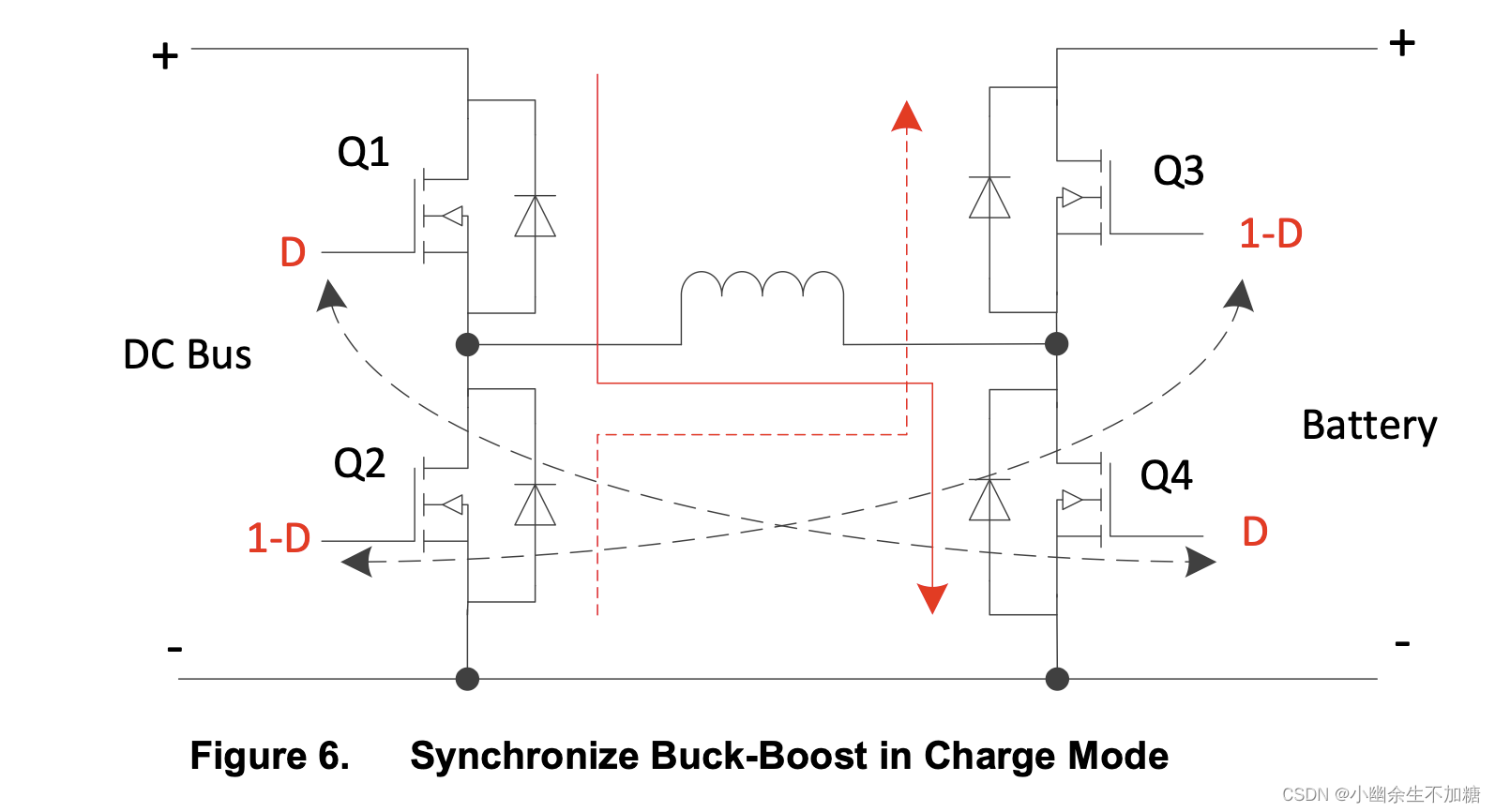

6.3 充电模式:直流母线电压=蓄电池电压

在蓄电池充电模式下,当直流母线电压接近蓄电池电压时,Q1和Q4由D控制,Q2和Q3由1-D控制。转换器成为同步降压一升压转换器,如图所示。

在这里插入图片描述

6.4 备用模式:直流母线电压>蓄电池电压

在备用模式下,当直流母线电压高于蓄电池电压时,Q3完全开启,Q4完全关闭。Q2和Q1分别由D和1-D控制,变换器成为同步升压变换器,如图所示。

在这里插入图片描述

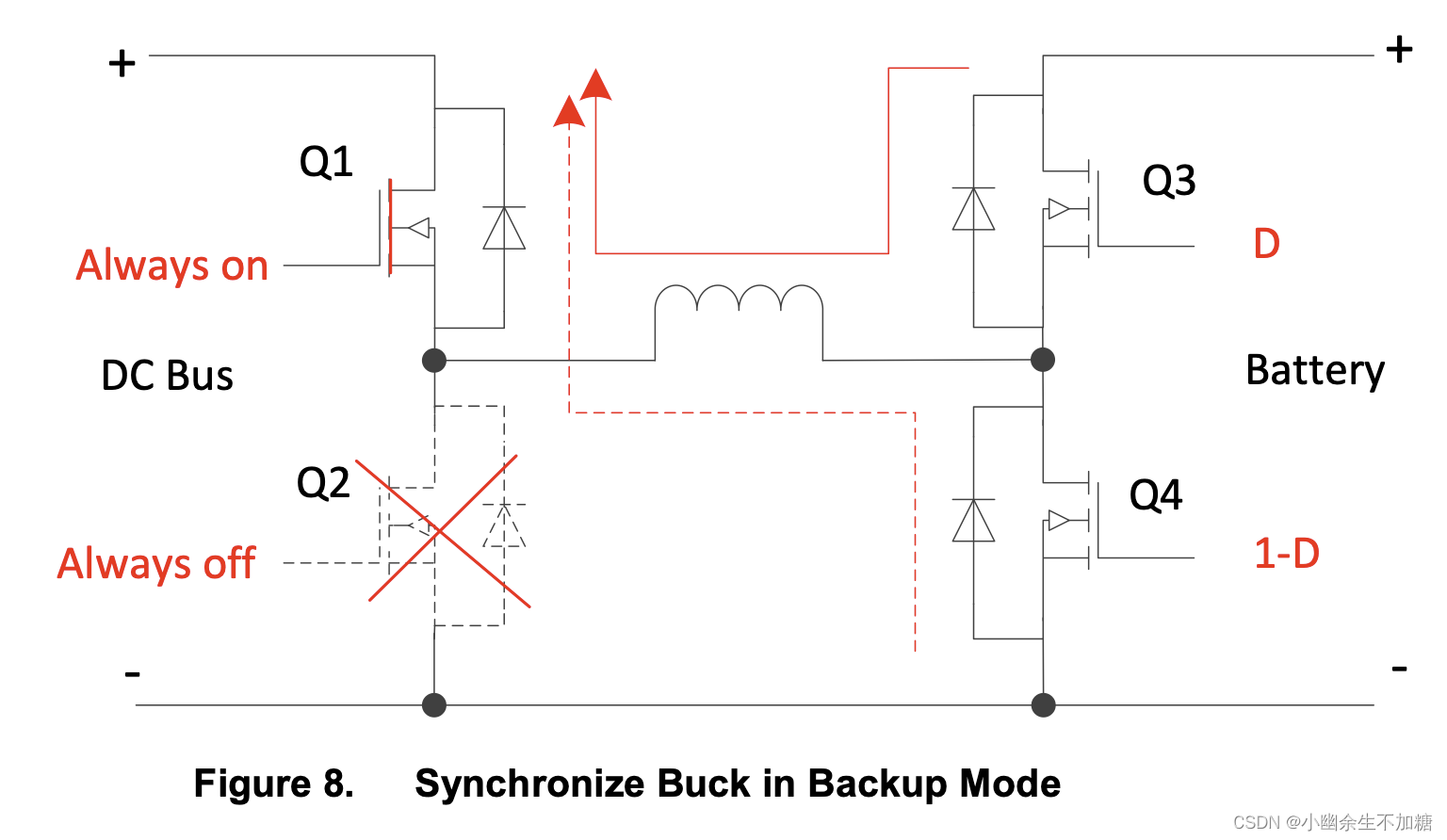

6.5 备用模式:直流母线电压<蓄电池电压

当直流母线电压低于蓄电池电压时,Q1被完全打开,Q2被完全关闭。Q3和Q4分别由在备用模式下,D和1-D控制,变换器成为同步降压变换器,如图所示。

在这里插入图片描述

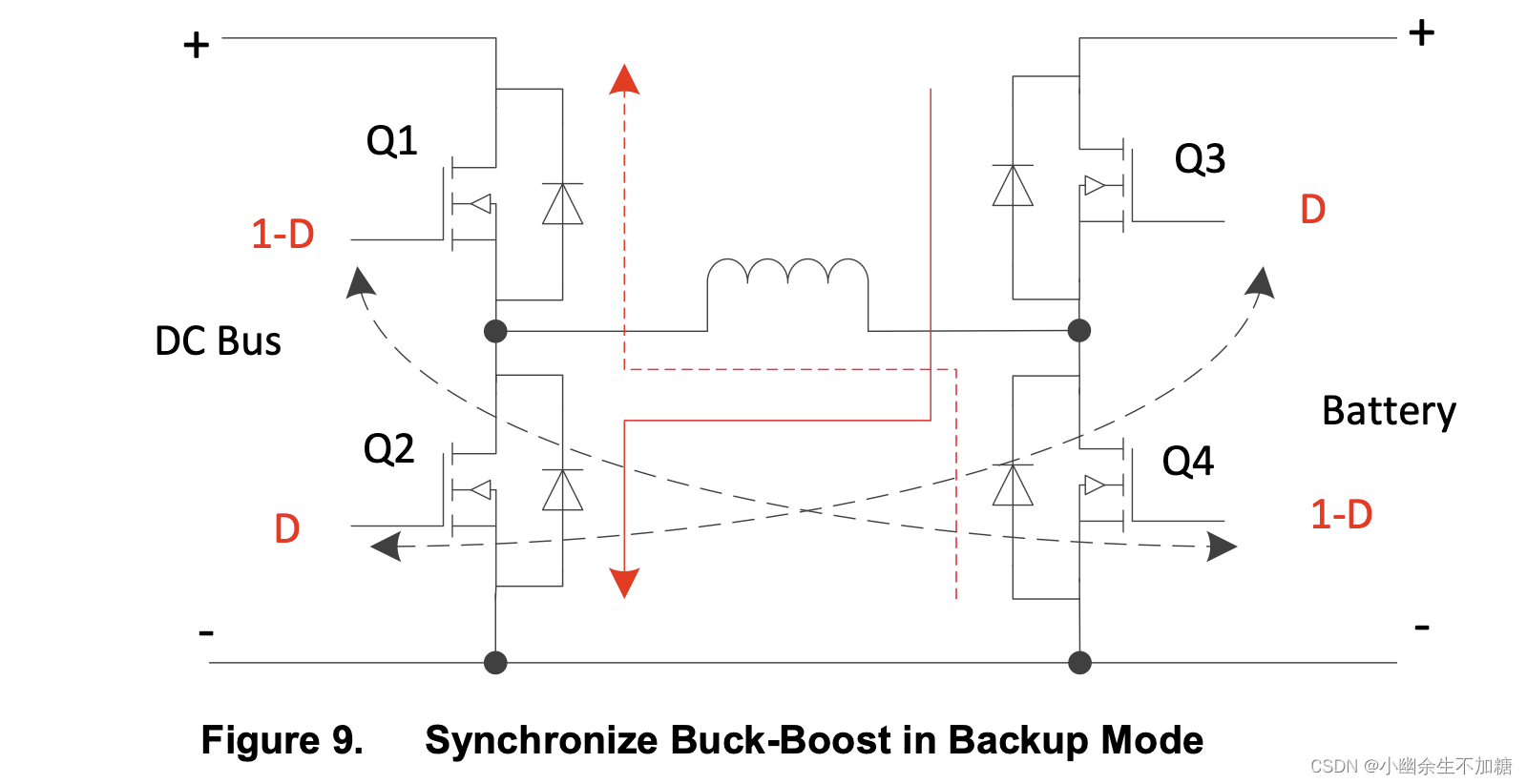

6.6 备用模式:直流母线电压=蓄电池电压

在备用模式下,当直流母线电压接近蓄电池电压时,Q2和03由D控制,Q1和Q4由1-D控制。转换器成为同步降压一升压转换器,如图所示:

在这里插入图片描述

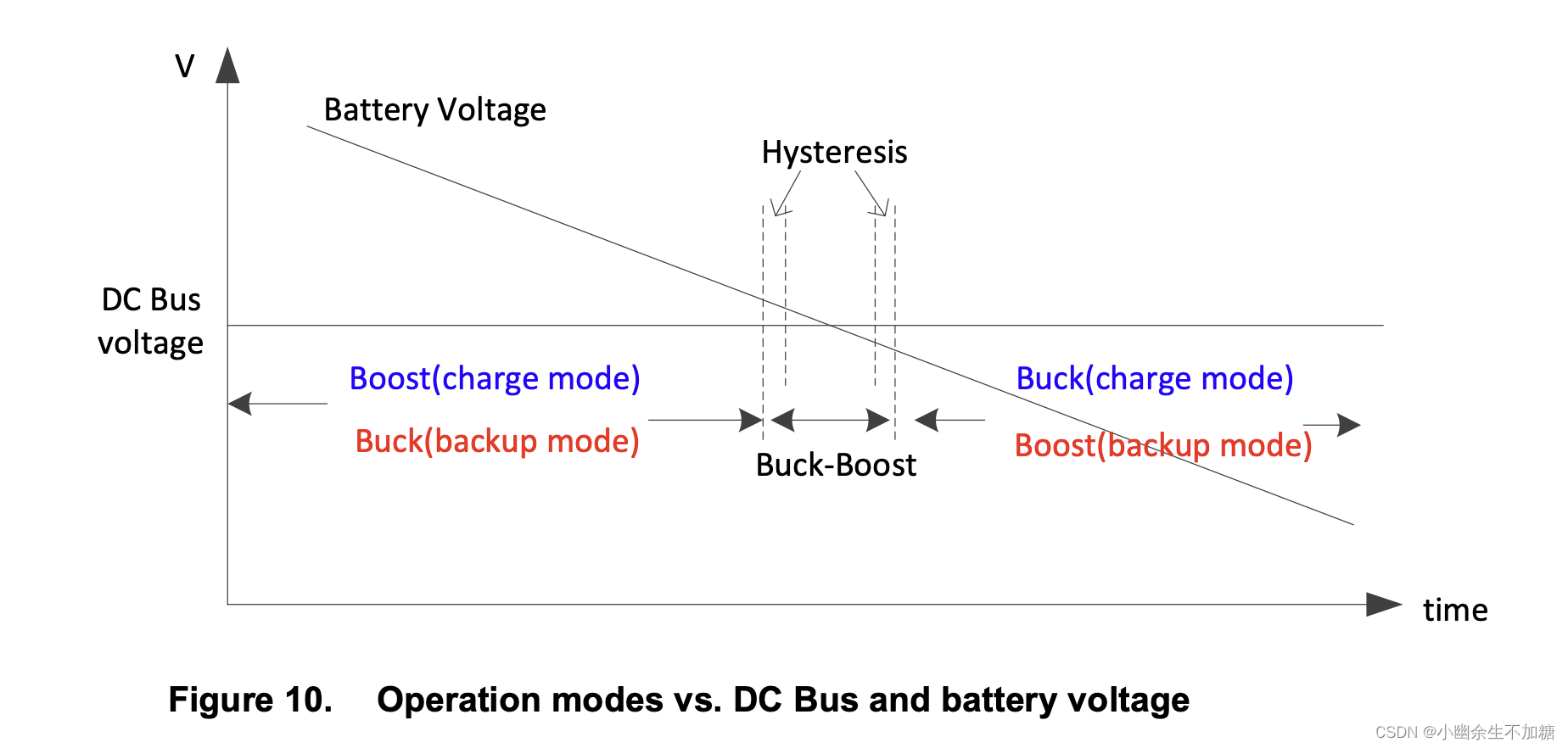

6.7 运行模式与直流母线电压和蓄电池电压的关系

在电池充电和备用模式下,4开关功率级根据直流总线和电池电压改变其工作模式,如图所示。为了防止模式反弹,在降压和降压-升压模式之间以及降压-升压和升压模式之间添加了滞后。

在这里插入图片描述

6.8 电池放电原理

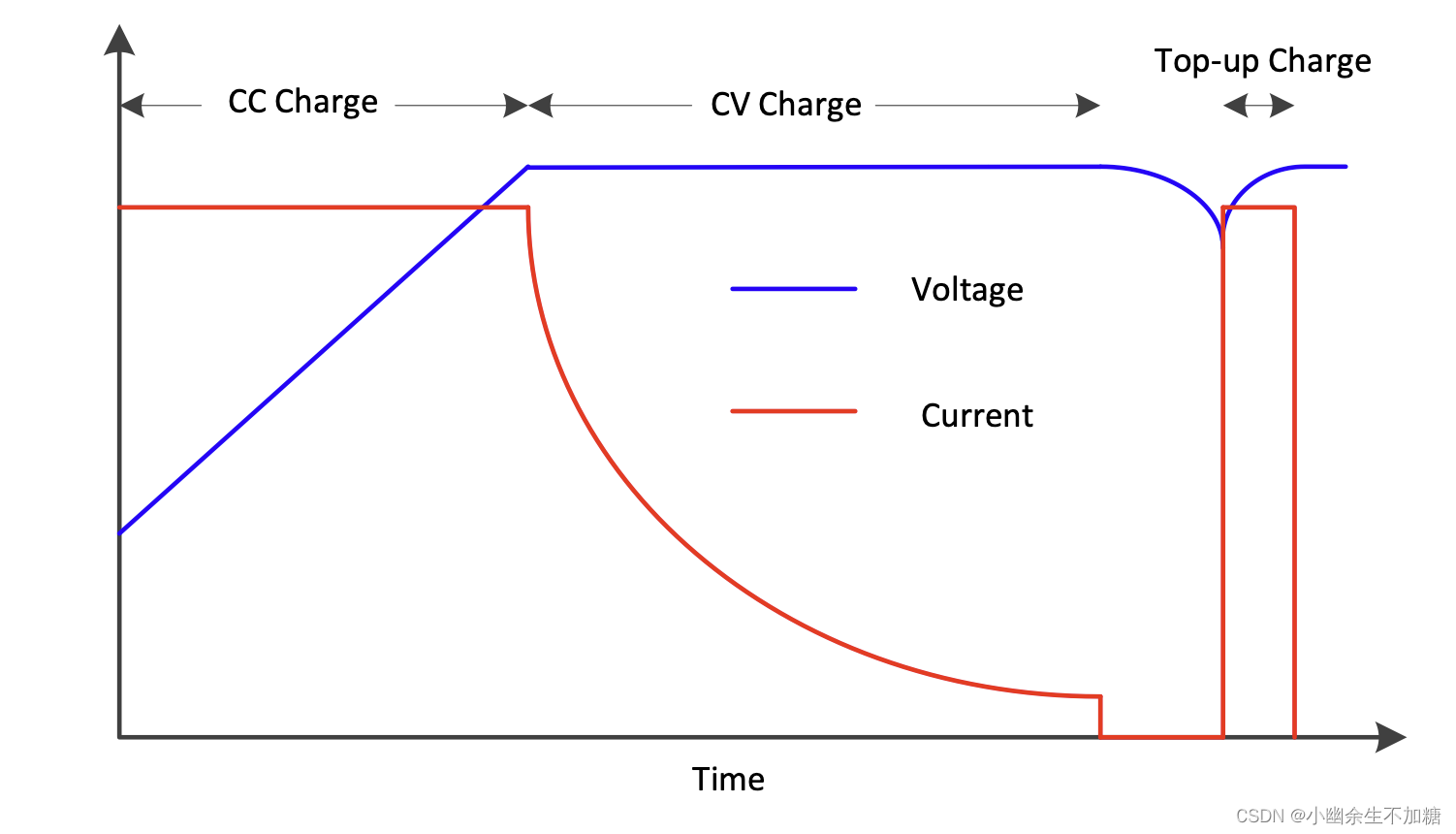

PMP21529是为使用锂离子电池而设计的。锂电池充电器必须在恒流(CC)或恒压(CV)模式下工作。初始充电是在一个恒定的电流和电池端电压稳定地增加到几乎全电压。此时电池的电量约为85%。这部分周期约占总周期时间的40%。然后充电器改变到恒定电压,以提供剩余的20%左右的电荷。当电流降低到额定电流的3%到5%之间时,就达到了完全充电。 这种电池没有“浮动”充电阶段,而是在端电压下降时定期充电。过充会损坏电池。图显示了锂离子电池通过恒流、恒压和充电阶段时的电压和电流信号。

在这里插入图片描述

本设计是基于STM32F334 数字电源开发板设计,高效同步buckboostbuck-boost双向DC-DC转换器,支持恒压恒流供电。STM32F334xx 微控制器具有高分辨率定时器 ( HRTIM)外设,可产生多达 10 个信号,能够处理用于控制、同步或保护的各种不同输入信号。其模块化架构允许对大部分转换拓扑和多并联转换器进行处理,并可在运行中重新配置它们。 STM32F334 的HRTIM功能可以产生互补等各PWM波形,该定时器最大计数频率高达4.608G,时间控制精度高达217ps。笔者参考STM32F334设计手册,完成了高精度PID的数字电源。buckboostbuck-boost均为同步整流技术,输入输出LC滤波,使得重载/轻载纹波均低于100mV,PID响应环路小于10us。STM32F334 数字电源开发板电路功能如下: STC15 PID 数字电源 BUCK/BOOST同步整流开发板视频链接: https://v.youku.com/v_show/id_XMzMzOTA4NzM5Ng==.htm... STM32 PID 数字电源 BUCK/BOOST同步整流开发板视频链接: https://v.youku.com/v_show/id_XMzMzOTM2MjQwOA==.htm... STM32 PID 数字电源 BUCK-BOOST升降压同步整流开发板视频链接: https://v.youku.com/v_show/id_XMzMzOTA4NzUyMA==.htm... 淘宝链接: https://item.taobao.com/item.htm?spm=a1z38n.106770... https://item.taobao.com/item.htm?spm=a1z38n.106770... https://item.taobao.com/item.htm?spm=2013.1.201410... BUCK开发版基本电气 输入端口为A端口 指标输入电压:10~55V,输出电压:5~50V 电流:在良好的散热条件下,最大电流不超过6A 功率:在良好的散热条件下,最大功率不超过200w 高效率设计,支持的最大效率最大96% 输出纹波:LC滤波,低纹波 散热情况:100W无需要散热片;100W以上,需要良好的散热条件 调压调流方式:UART控制,写入相应的格式进行调压调流。或通过按键 进行调整。 显示窗口:IIC OLED12864 与电脑串口软件。 Boost开发版基本电气 指标输入电压:10~55V,输出电压:12-60V 电流:在良好的散热条件下,最大电流不超过6A 功率:在良好的散热条件下,最大功率不超过200w 高效率设计,支持的最大效率超过97% 输出纹波:LC滤波,低纹波 支持串口调压调流,PID算法,良好的响应时间。过压过流打嗝保护。 散热情况:100W无需要散热片;100W以上,需要良好的散热条件。 调压调流方式:UART控制,写入相应的格式进行调压调流。或通过按键 进行调整。 显示窗口:IIC OLED12864 与电脑串口软件。 Buck-Boost升降压开发版基本电气 指标输入电压:10~55V,输出电压:5~50V,无缝切换,但是尽量避免切换点 电流:在良好的散热条件下,最大电流不超过6A 功率:在良好的散热条件下,最大功率不超过150w 高效率设计,支持的最大效率超过 BUCK 最大92%,Boost 最大93%,如果加入防反接设计,效率会偏低2-3%个点。 输出纹波:LC滤波,低纹波 支持串口调压调流,PID算法,响应时间较差,使用于蓄电池充电。过压过流打嗝保护。 散热情况:100W无需要散热片;100W以上,需要良好的散热条件。 调压调流方式: UART控制,写入相应的格式进行调压调流。或通过按键进行调整。 显示窗口:IIC OLED12864 与电脑串口软件。 STM32开发板综述: STC15 开发板综述: 在 STM32 微控制器中, STM32F334xx 产品的目标市场是需要高度精确计时数字信号、尤其是数字功率转换应用的细分市场。包括:数字电源;照明;不间断电源;太阳能逆变器;无线充电器等。
