【开源项目学习】120W-USB快充模块（高电压输入）

项目来源：USB 电源 2.0 - 立创EDA开源硬件平台

感谢负熵生之光大佬提供的开源项目

---

目录

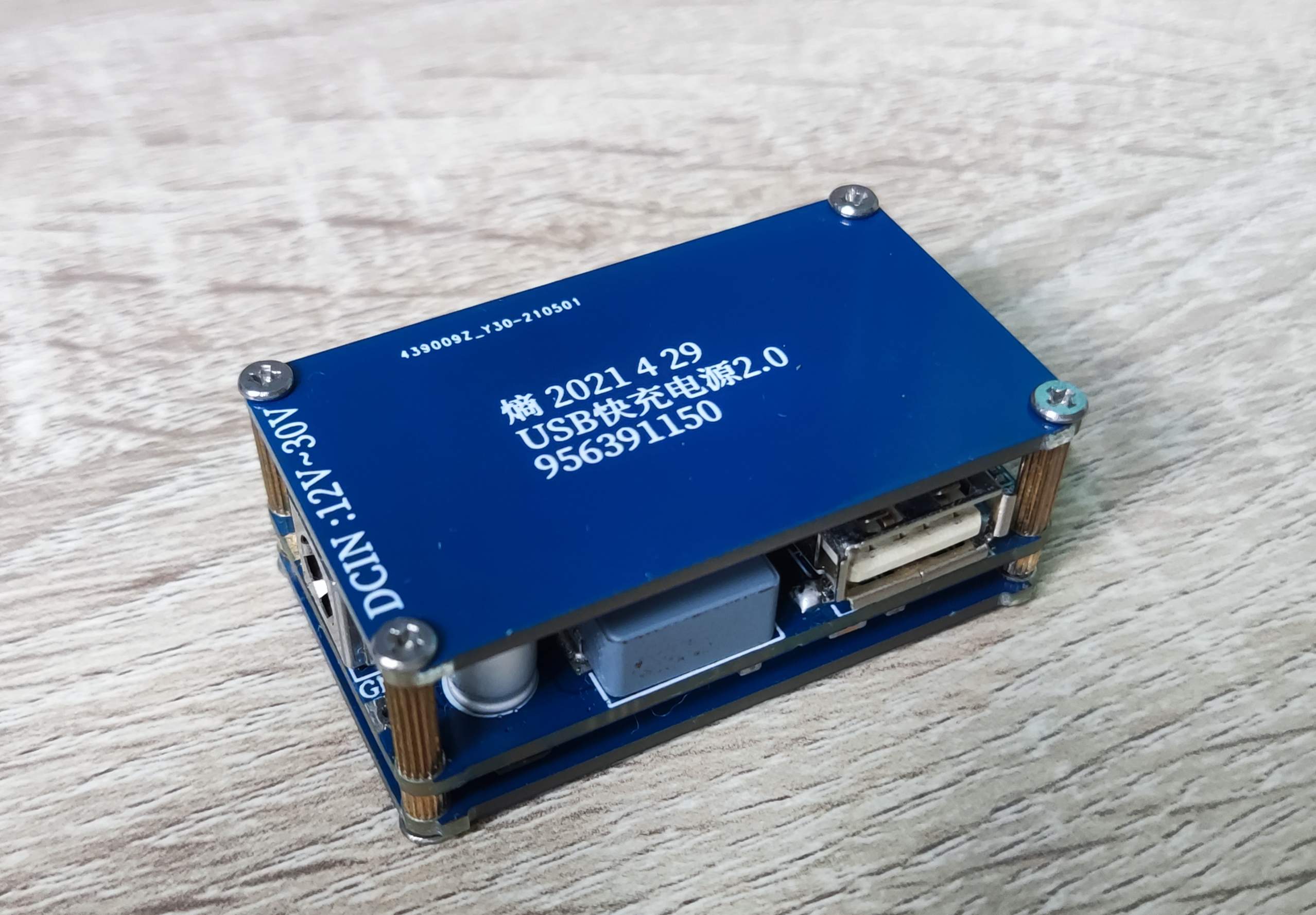

项目图片

项目原理图

PCB截图

智融SW3516

通路控制

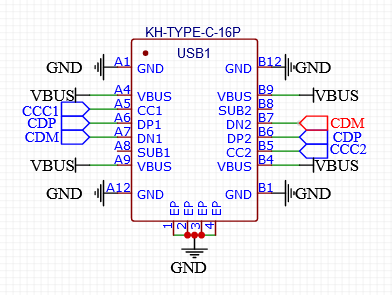

Type-C 接口

I2C 接口

典型应用电路图

智能多口快充方案原理图

CH224-PD受电协议芯片

CH224K

本项目PD诱骗电路

---

采用珠海智融科技的SW3516

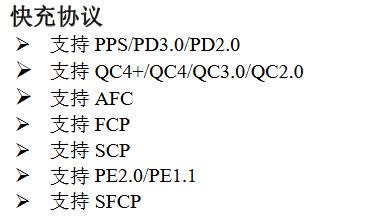

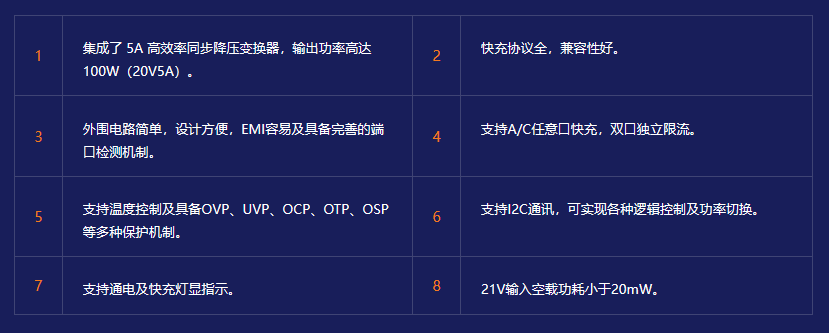

一个把普通电源转USB快充电源的模块 使用2颗SW3516快充芯片 支持 PPS/PD3.0/PD2.0 协议 输出支持 3~5.9V@5A、3~20V@3A5V/9V/12V/15V/20V@3A 支持 QC4+/QC4/QC3.0/QC2.0 QC2.0 输出支持 5V/9V/12V/20V。 支持 AFC FCP SCP PE2.0/PE1.1 SFCP

项目图片

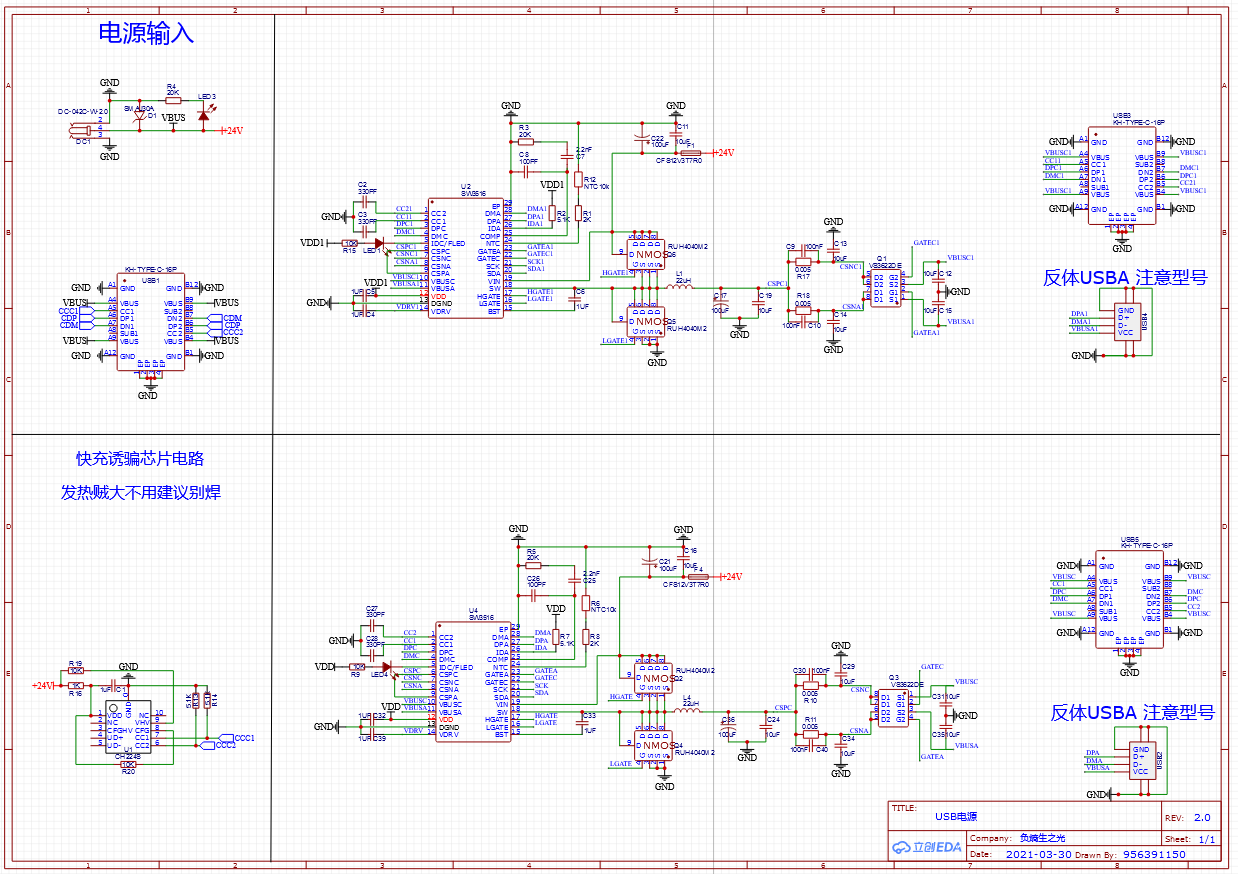

项目原理图

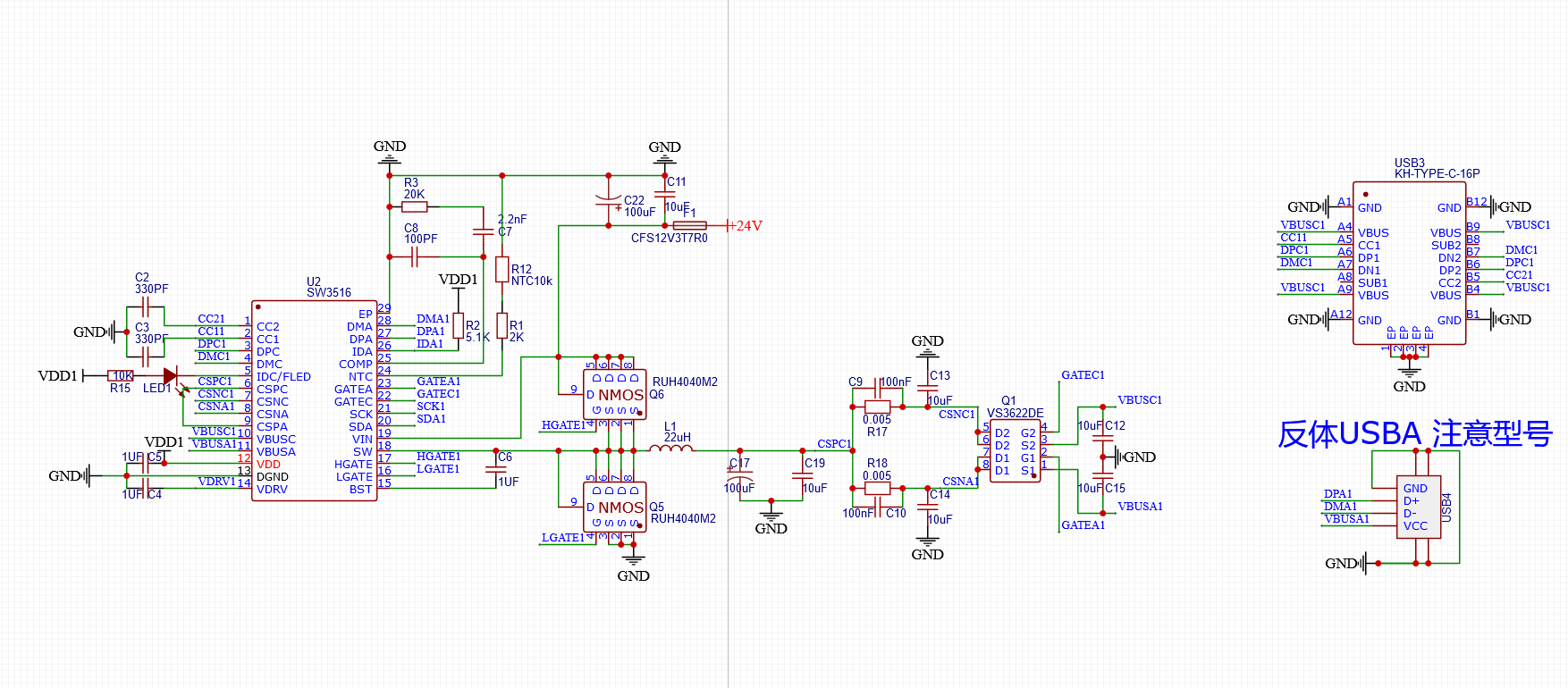

 采用了两路SW3516，只采取一路电路进行分析。

参考典型电路图即可。

VS3622DE：N-Channel Advanced Power MOSFET

RUH4040M2：N-Channel Advanced Power MOSFET

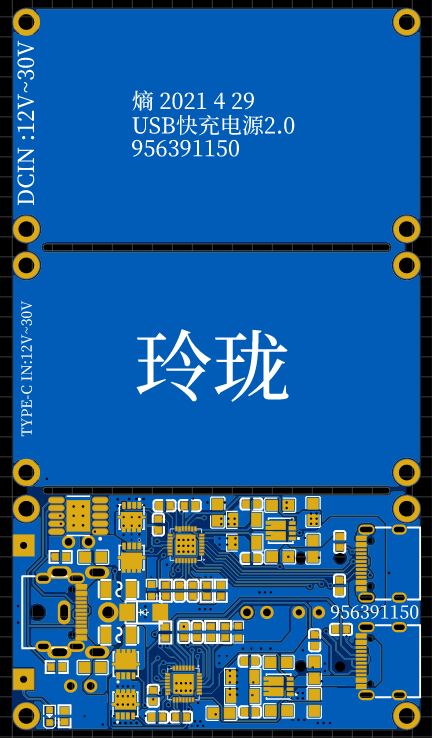

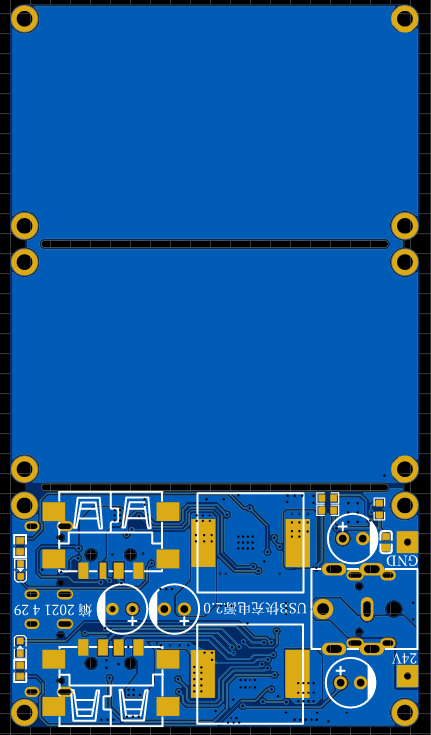

PCB截图

智融SW3516

 找到了SW3516H的数据手册，没看到SW3516的。应该差不多吧。

SW3516H数据手册

通路控制

SW3516H 支持 Type-A+Type-C 双口输出，任意口支持快充输出。

Type-A 口支持 QC3.0/QC2.0/AFC/FCP/SCP/PE2.0/PE1.1/SFCP 快充输出。

Type-C 口支持 PPS/PD3.0/PD2.0/QC4+/QC4/QC3.0/QC2.0/AFC/FCP/SCP/PE2.0/PE1.1/SFCP 快充输出。

默认状态下，Type-A 口输出 5V，Type-C 无输出。单口输出时，支持快充输出。双口输出时，支持5V 输出，同时各口单独限流。

负载接入将打开已关闭的 Type-A 口对外放电。在单口输出时，空载检测后 Type-A 口恢复到默认的5V 输出；多口时，空载检测将关闭 Type-A 口。空载检测电流门限约 15mA。UFP 设备接入打开 Type-C口对外放电，UFP 设备移出关闭 Type-C 口，同时 Type-C 口空载时也会关闭 Type-C 口通路。

Type-C 接口

SW3516H 集成了 Type-C 接口控制器，支持 DFP/Source 角色，当 UFP 设备接入时自动对其放电，UFP 设备移出时自动关闭通路。

当 UFP 设备连接时，SW3516H 将会在 CC 引脚上广播 3A 电流能力。

I2C 接口

SW3516H 支持 I2C 接口，支持 100K/400K 通信速率。Master 可通过 I2C 接口读取芯片的状态信息。

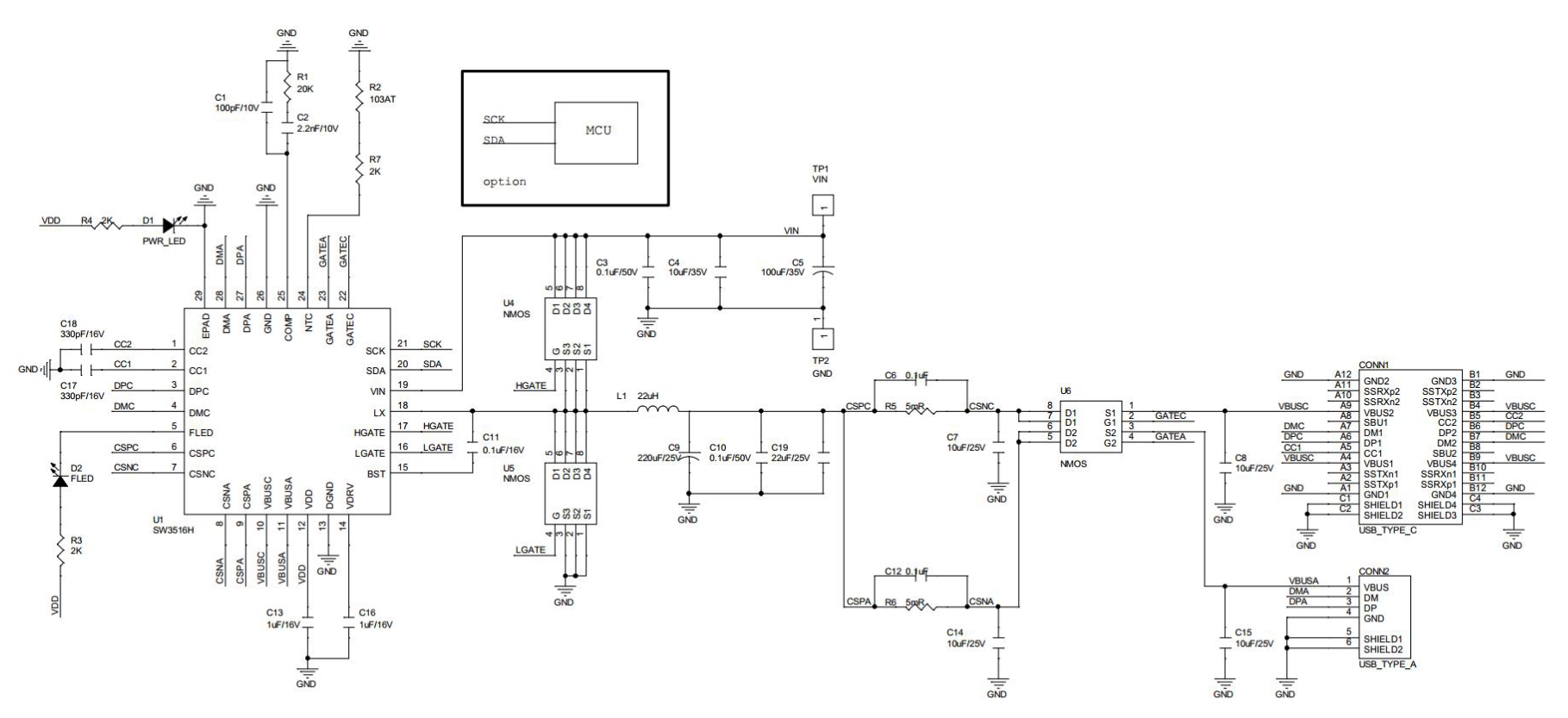

典型应用电路图

智能多口快充方案原理图

CH224-PD受电协议芯片

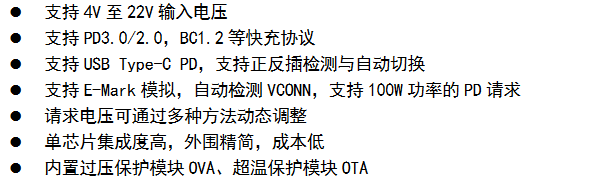

CH224 单芯片集成USB PD等多种协议，支持PD3.0/2.0，BC1.2等升压快充协议，内置PD通讯模块，高集成度，外围精简。集成输出电压检测功能，并且提供过温、过压保护等。可广泛应用于各类电子设备拓展高功率输入如无线充电器、电动牙刷、充电剃须刀、锂电池电动工具等各类应用场合。

         CH224K芯片手册

CH224K

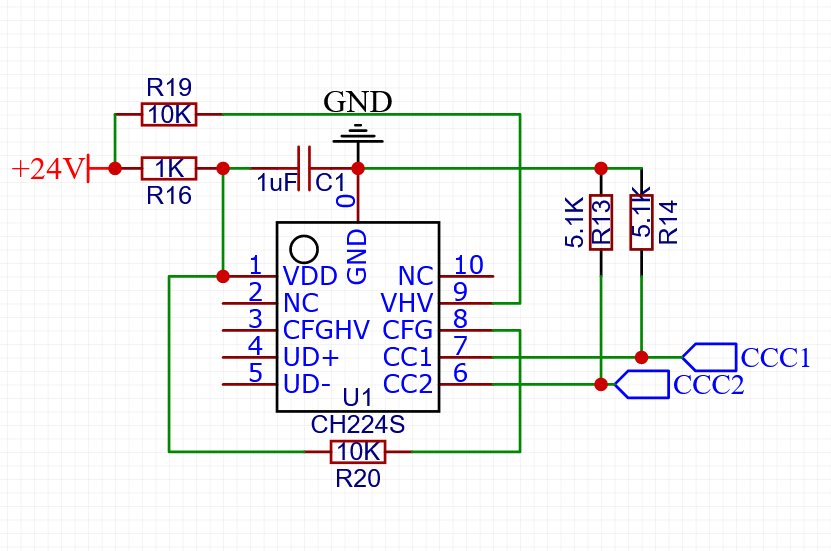

本项目PD诱骗电路

好了，本项目会了PD诱骗以及智融科技的芯片。很可以啦~ ~

今日份学习打卡~

感谢大佬提供的资料。
