注：个人学习记录

目录

原理分析
电路仿真

原理分析

如下图所示，左边为NMOS，右边为PMOS，由MOS管的结构可以看出，其衬底B与漏极D整好构成一个PN结，这个PN是由于MOS结构天然而成的，如果将MOS管的各个端进行特殊的连接，就可以得到等效的二极管。

电路仿真

NMOS电路连接方法

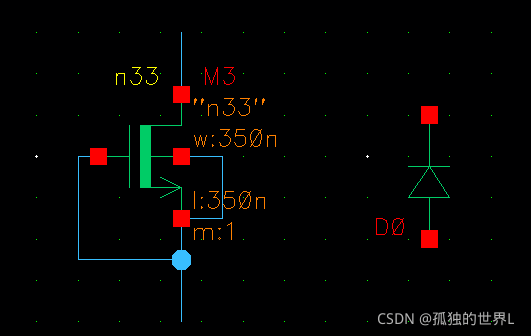

NMOS管做为二级管接法时S、G、 B连接在一起作为二级管的阳极，D作为阴极，如下图所示：
在这里插入图片描述

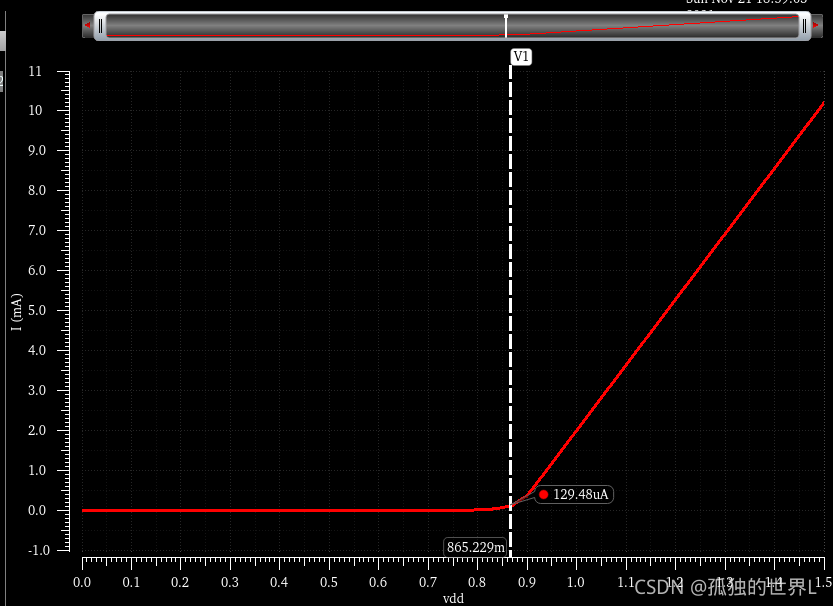

NMOS仿真I-V特性曲线

在这里插入图片描述

PMOS电路连接方法

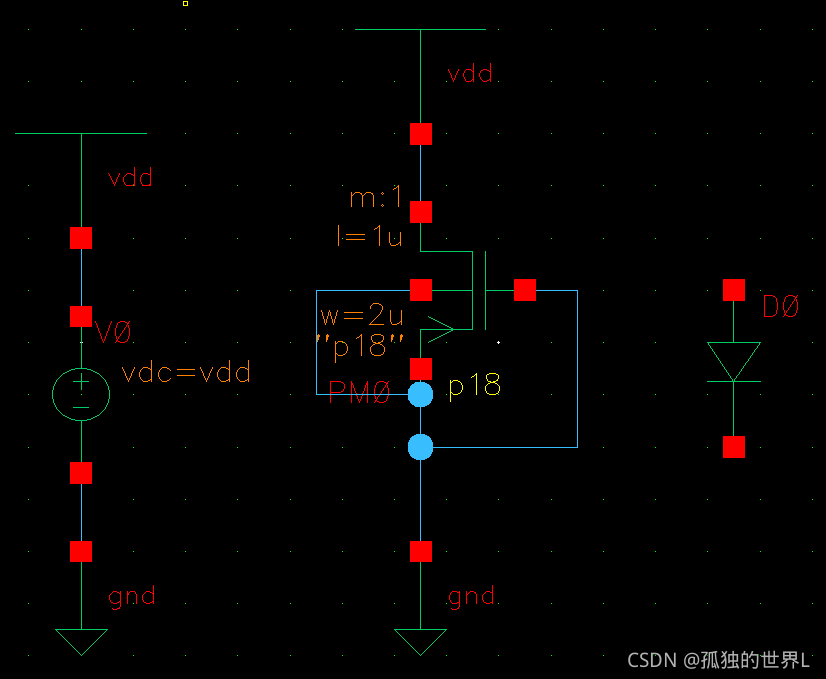

PMOS管做为二级管接法时S、G、B连接在一起作为二级管的阴极，D作为阳极，如下图所示：
在这里插入图片描述

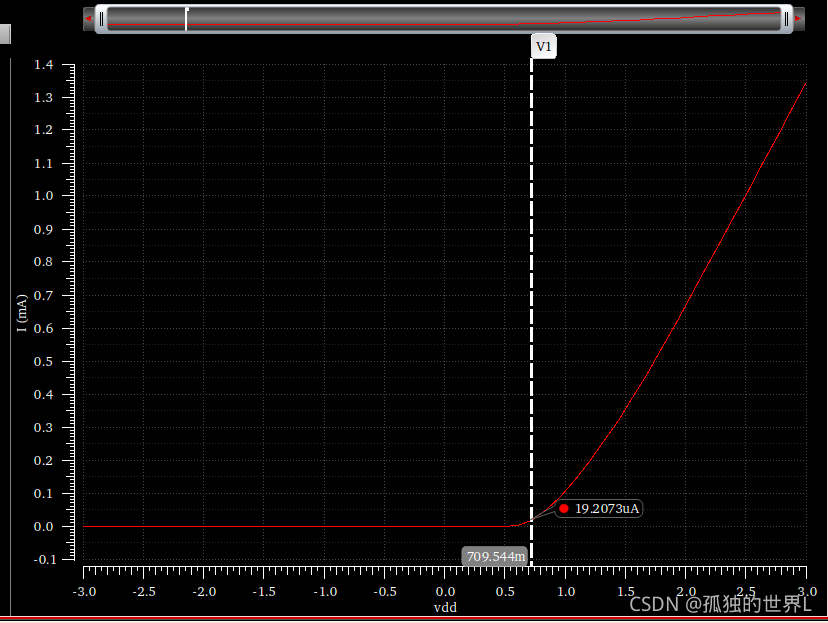

PMOS二极管接法的I-V特性曲线

在这里插入图片描述
