集成电路设计学习笔记（五）基于IC617的以二极管连接的mos作负载的共源极放大器

本人博客网站 ：
ccbirds.cn
ccbirds.github.io

---

本文记录以二极管连接的MOS作为负载的共源极放大器。

---

1. 原理分析

---

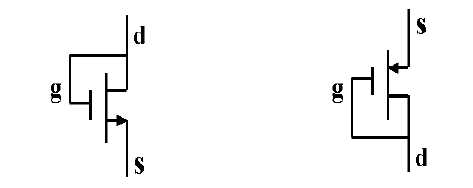

二极管连接的MOS管如下图所示。

无论PMOS还是NMOS，当导通时，均工作在饱和区。

等效电阻为

$$R_x=\frac{V_x}{I_x}=\frac{1}{g_m}//R_o\approx \frac{1}{g_m}$$

以二极管连接的mos作负载的共源极放大器电路连接如下图所示

以二极管连接的MOS管作负载时，交流小信号等效电路与以电阻为负载的共源极放大器相似，只是将$R_D$换为$\frac{1}{g_m}$

所以，$$V_{out}=-g_{m1}{V}_1\frac{1}{g_{m2}}$$

$$A_V=\frac{V_{out}}{V_{IN}}=-\frac{g_{m1}}{g_{m2}}=-\frac{{\sqrt{{\mu }_p(W/L)}}_1}{{\sqrt{{\mu }_n(W/L)}}_2}$$

$$R_i=\infty$$

$$R_o=\frac{1}{g_{m2}}$$

当考虑体效应时，

$$A_V=-\frac{{\sqrt{{\mu }_p(W/L)}}_1}{{\sqrt{{\mu }_n(W/L)}}_2}\frac{1}{1+\eta }$$

$$\eta =\frac{1}{g_{mb2}}$$

当不考虑体效应时，增益为两个MOS的宽长比。

---

2.仿真验证

---

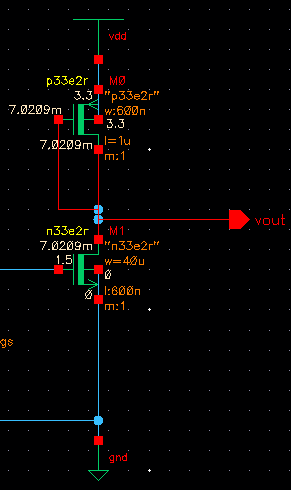

画电路图，填加电源，信号源，并正确设置MOS的宽长比，如下图所示。

打开ADE，设置仿真变量，仿真类型，和输出信号。

先DC仿真，找电路的静态工作点。

ADE设置如下图所示

开始仿真，得到如下结果。

放大位数10左右，输入范围大区120mV,输出范围大约1.25V。可设置AC的静态工作点。

进行瞬态仿真，查看波形是否正常放大。

将vdc修改为vsin，参数设置如下图。

保存电路，ADE填加瞬态仿真类型。如下图所示

并观察输入与输出信号的波形。如下图所示

点击上方红框中的按钮可将两曲线分离，由图可知电路正常放大信号，且无失真。

最后进行交流小信号分析。设置AC仿真如下图所示

开始仿真，完成后选择AC Gain & Phase，并依次选择输出信号与输入信号 。

幅频与相频特性如下图所示

大概记录了一下以二极管连接的MOS作负载的共源极放大器原理与验证过程。

如有不对之处，大家多多指正。

---
