七、ROS-CAN通信

1. 测试官方样例

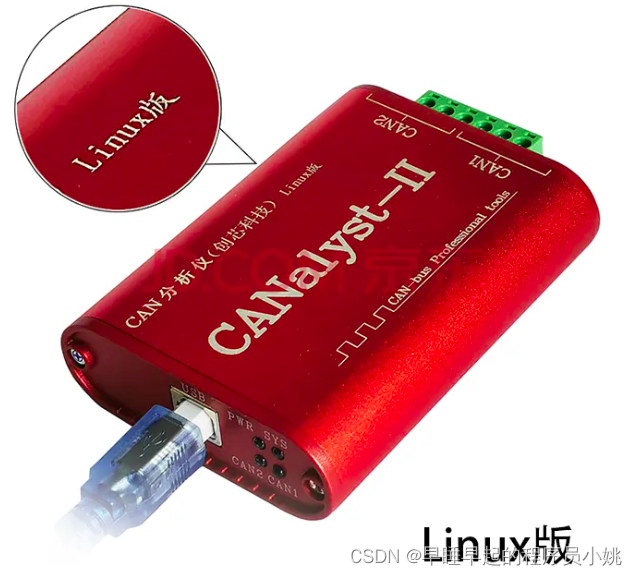

我这里用的是CANalyst-II分析仪(创芯科技) Linux版
我的系统是：Ubuntu18.04.6 LTS
我的ROS版本：melodic
在这里插入图片描述

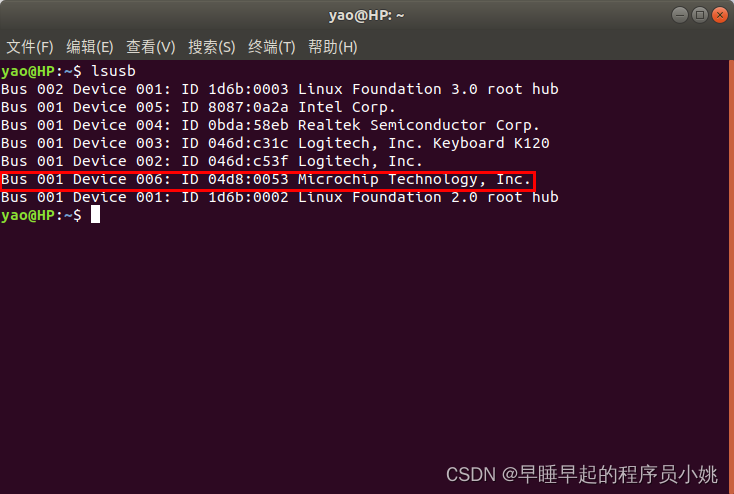

这个CAN设备是不用装驱动的，直接在终端输入lsusb就能查到CAN设备ID：04d8:0053 Microchip Technology, Inc.

lsusb

在这里插入图片描述

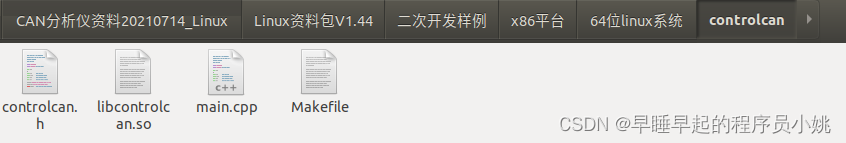

官方提供的Linux资料包里面就有二次开发样例
最重要的是libcontrolcan.so是动态链接库，调用库中的函数需要用到controlcan.h
在这里插入图片描述
将这4个文件复制到一个不含中文路径的目录下，我这里是复制到can_test这个文件夹里
在这里插入图片描述
修改main.cpp的内容：读取CAN1通道的数据（遥控器发给CAN1），并打印到终端

//功能：接收从CAN1发送过来的数据，并打印到终端



#include <stdio.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <pthread.h>
#include "controlcan.h"

#include <ctime>
#include <cstdlib>
#include "unistd.h"


main()
{

	printf(">>this is mytestdemo !\r\n");//指示程序已运行

	if(VCI_OpenDevice(VCI_USBCAN2,0,0)==1)//打开设备
	{
		printf(">>open deivce success!\n");//打开设备成功
	}else
	{
		printf(">>open deivce error!\n");
		exit(1);
	}

	//配置CAN
	VCI_INIT_CONFIG config;
	config.AccCode = 0x80000000;
	config.AccMask = 0xFFFFFFFF;
	config.Filter = 2;   //只接收标准帧
	config.Timing0 = 0x01;
	config.Timing1 = 0x1C; //波特率定为250kps  0x01 0x1C
	config.Mode = 0; //正常模式

	//初始化CAN1:VCI_InitCAN(设备类型、设备索引、CAN通道索引、CAN配置参数)
	if(VCI_InitCAN(VCI_USBCAN2,0,0,&config)!=1)
	{
		printf(">>Init CAN1 error\n");
		VCI_CloseDevice(VCI_USBCAN2,0);
	}

	if(VCI_StartCAN(VCI_USBCAN2,0,0)!=1)
	{
		printf(">>Start CAN1 error\n");
		VCI_CloseDevice(VCI_USBCAN2,0);

	}

	//初始化用来接收的数据帧，帧结构体数组的长度设置为50
    VCI_CAN_OBJ rec[50];
	int reclen=0;
	int i,j;


	while(1)
	{

		//VCI_InitCAN(设备类型、设备索引、CAN通道索引0就是CAN1、接收数组的首指针rec、接收数组的长度50、保留参数)
		if((reclen = VCI_Receive(VCI_USBCAN2,0,0,rec,50,200)) >= 0)//调用接收函数，如果有数据，则进行处理
		{
			for(i=0; i<reclen; i++)
			{
				//打印数据
				printf("data:0x");
				for( j= 0; j < rec[i].DataLen; j++ )
				{
					printf(" %02X", rec[i].Data[j]); //%02X表示用2个位置数据一个16进制数
				}
				printf("\n");
			}
		}
	}
}

然后将libcontrolcan.so动态链接库的绝对路径添加到Makefile中
就可以将这个main.cpp编译成可执行文件test2333，可执行文件名可以自定义

all:

	g++ -o test2333 main.cpp /home/yao/My_Ros_WorkSpace/can_test/libcontrolcan.so  -lpthread

clean:
	rm -f *.o

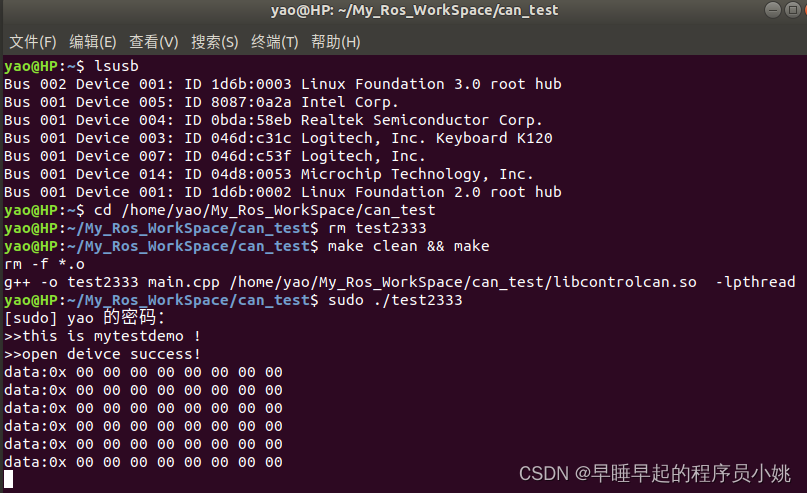

最后在终端中编译和执行即可

lsusb
cd /home/yao/My_Ros_WorkSpace/can_test
rm test2333
make clean && make
sudo ./test2333

在这里插入图片描述
遥控器↑：02 01 00 00 00 00 00 00
遥控器↓：02 02 00 00 00 00 00 00
遥控器←：02 04 00 00 00 00 00 00
遥控器→：02 08 00 00 00 00 00 00

OK，到这里说明我们的设备和程序都是可以正常工作的，没有问题！

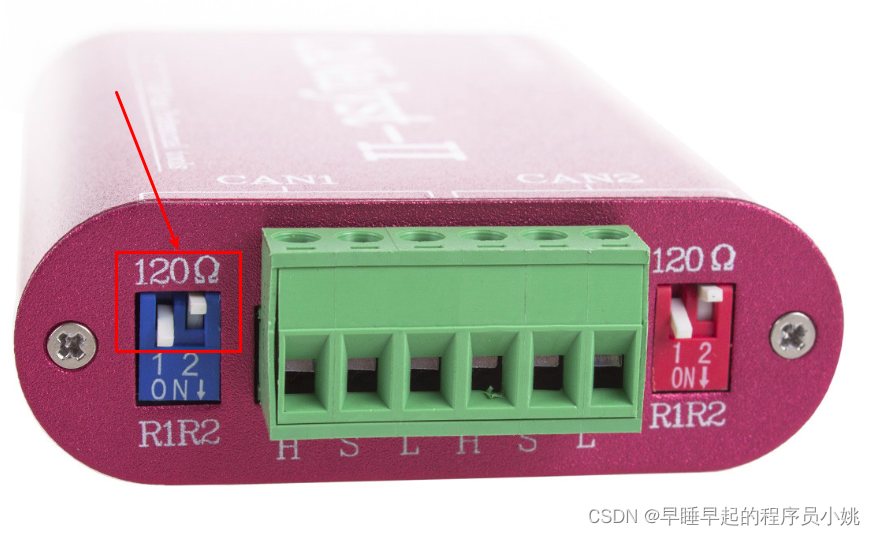

特别注意：CAN1口旁边的2个120Ω上拉电阻，必须保证至少一个是拨到ON档
否则没办法接收CAN1口发送过来的数据
在这里插入图片描述

2. 移植到ROS

接下来，将这部分代码移植到ROS系统下

cd ~/My_Ros_WorkSpace
mkdir can_workspace
cd  can_workspace
mkdir src
cd src
catkin_init_workspace
cd ..
catkin_make
catkin_make install
code .

  • 然后创建功能包
    选中src，右键Create Catkin Package
    录入功能包名字"can_pkg"，回车
    录入依赖"roscpp rospy std_msgs"，再回车

  • 创建节点：读取CAN1的数据
    选中can_pkg→src，右键新建一个发布者的实现代码mycan_pub.cpp
    修改 .vscode/c_cpp_properties.json，设置 "cppStandard"为 “c++17”并保存，否则会报错

重中之重：
因为要用到libcontrolcan.so和controlcan.h，所以要将这两个文件添加到这个工作空间下

controlcan.h：

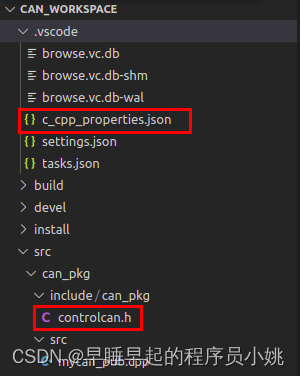

  1. 先放到can_workspace/src/can_pkg/include/can_pkg目录下
    在这里插入图片描述

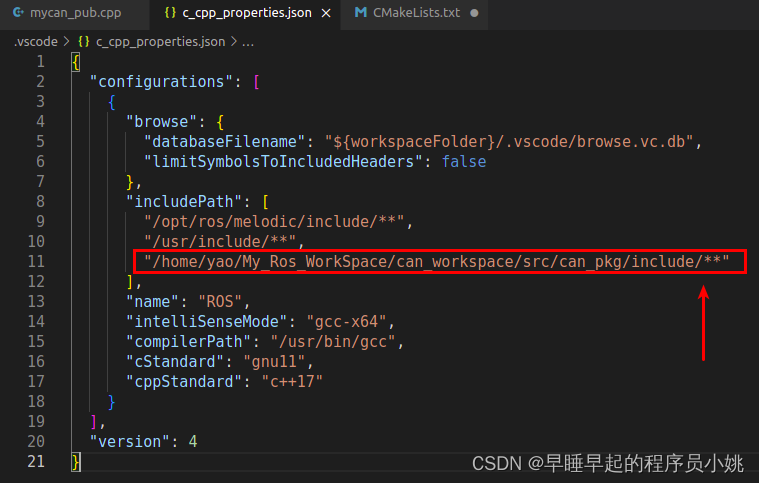

  2. 然后配置includePath路径，在c_cpp_properties.json文件中添加controlcan.h所在的绝对路径 “/home/yao/My_Ros_WorkSpace/can_workspace/src/can_pkg/include/**”
    在这里插入图片描述

  3. 然后就可以在mycan_pub.cpp中调用这个头文件了，注意引用头文件的写法，需要将头文件的相对路径加进来，否则会报错，应该这样写：#include “can_pkg/controlcan.h”

  4. 这样就可以调用controlcan.h中声明的函数编写代码了：

#include <ros/ros.h>
#include <std_msgs/String.h>

#include "can_pkg/controlcan.h"

using namespace std; //声明命名空间

int main(int argc, char** argv)
{
    //初始化，节点名为can_publisher
    ros::init(argc, argv,"can_publisher");

	if(VCI_OpenDevice(VCI_USBCAN2,0,0)==1)//打开设备
	{
        ROS_INFO_STREAM(">>open deivce success!");//打开设备成功
	}else
	{
        ROS_INFO_STREAM(">>open deivce error!");//打开设备成功
		exit(1);
	}

	//配置CAN
	VCI_INIT_CONFIG config;
	config.AccCode = 0x80000000;
	config.AccMask = 0xFFFFFFFF;
	config.Filter = 2;   //只接收标准帧
	config.Timing0 = 0x01;
	config.Timing1 = 0x1C; //波特率定为250kps  0x01 0x1C
	config.Mode = 0; //正常模式

	//初始化CAN1:VCI_InitCAN(设备类型、设备索引、CAN通道索引、CAN配置参数)
	if(VCI_InitCAN(VCI_USBCAN2,0,0,&config)!=1)
	{
        ROS_INFO_STREAM(">>Init CAN1 error");
		VCI_CloseDevice(VCI_USBCAN2,0);
	}

	if(VCI_StartCAN(VCI_USBCAN2,0,0)!=1)
	{
        ROS_INFO_STREAM(">>Start CAN1 error");
		VCI_CloseDevice(VCI_USBCAN2,0);
	}

	//初始化用来接收的数据帧，帧结构体数组的长度设置为50
    VCI_CAN_OBJ rec[50];
	int reclen=0;
	int i,j;


	while(1)
	{

		//VCI_InitCAN(设备类型、设备索引、CAN通道索引0就是CAN1、接收数组的首指针rec、接收数组的长度50、保留参数)
		if((reclen = VCI_Receive(VCI_USBCAN2,0,0,rec,50,200)) >= 0)//调用接收函数，如果有数据，则进行处理
		{
			//顺便将接收到的数据打印到终端
			for(i=0; i < reclen; i++)
			{
                printf("data:0x");
				for( j= 0; j < rec[i].DataLen; j++ )
				{
                    printf(" %02X", rec[i].Data[j]); //%02X表示用2个位置数据一个16进制数
				}
				printf("\n");
			}
		}
	}
    return 0;
}

libcontrolcan.so：

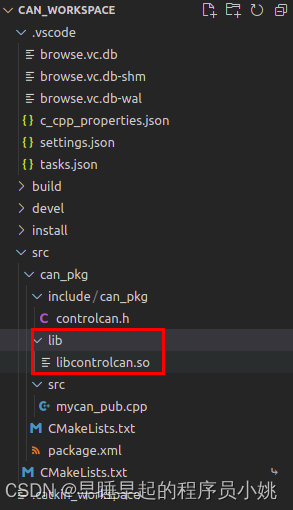

  1. 在功能包can_pkg目录下创建一个lib文件夹
  2. 将libcontrolcan.so复制到刚刚新建的lib文件夹下面
    在这里插入图片描述
  • 配置CMakeLists.txt
  1. 解除#include的注释：可以让编译器去include下找到can_pkg/controlcan.h
## 解除#include的注释：去找头文件
include_directories(
include
  ${catkin_INCLUDE_DIRS}
)
  1. 指定动态链接库libcontrolcan.so的访问路径
## 手动添加link_directories()：指定动态链接库的访问路径为功能包can_pkg下的lib
link_directories(
  lib
  ${catkin_LIB_DIRS}
)
  1. 最后就是指定生成可执行文件和链接库
# 生成可执行文件
add_executable(mycan_pub src/mycan_pub.cpp)
# 链接库
target_link_libraries(mycan_pub
  ${catkin_LIBRARIES}
  controlcan #链接动态链接库libcontrolcan.so，但是要注意这里写的时候仅保留创建时所用到的名称，所以要去掉前缀lib和后缀.so
  )
  • 编译执行
    Ctrl + S保存，Ctrl + Shift +B编译
  1. 终端1
roscore
  1. 终端2
source devel/setup.bash
rosrun can_pkg mycan_pub

报错：error setting config #1: could not set config 1: Operation not permitted
原因：这是因为Linux系统下将涉及到usb底层驱动的调用，运行时，一定要加sudo获取权限运行，否则USB
设备没有权限操作，比如之前运行那个用gcc编译的可执行文件test2333时，我也是加了sudo的

sudo ./test2333

但是用rosrun can_pkg mycan_pub启动节点的时候，貌似没办法加sudo，所以需要配置USB权限：

方法一：

  1. 创建一个新的 udev 规则，名称取为：99-myusb.rules
    注意：数字 99 最好不要改动,否则可能设置失败，而且要加 sudo
sudo vi /etc/udev/rules.d/99-myusb.rules
  1. 把以下两行代码复制到新建的 99-myusb.rules 文件中
    注意：按键盘上 Insert 键切换到“代替”输入模式，然后粘贴
##
ACTION=="add",SUBSYSTEMS=="usb", ATTRS{idVendor}=="04d8", ATTRS{idProduct}=="0053",
GROUP="users", MODE="0777"
  1. 按一次“Esc”键
  2. 直接输入“:wq”回车，即保存退出
  3. 插拔一下 USBCAN 设备或重启一下电脑
  4. 就可以不加 sudo 权限运行程序了，或者ROS下用rosrun启动节点也不会报错了

方法二：

cd /etc/udev/rules.d
sudo touch 99-myusb.rules
sudo gedit 99-myusb.rules
## 将下面这两句代码复制到文件中
ACTION=="add",SUBSYSTEMS=="usb", ATTRS{idVendor}=="04d8", ATTRS{idProduct}=="0053",
GROUP="users", MODE="0777"
## 重启电脑即可生效
  • 升级节点：读取完CAN1的数据，根据遥控器发过来的数据，将控制指令输出到CAN2，以便后续的控制操作
  1. 硬件连接：CANalyst-II的CAN1连接遥控器、CAN2可以再外接一个CANalyst-II并连到Windows系统，这样就可以将CAN2输出的控制指令在Windows系统上的USB_CAN TOOL调试软件上显示出来。注意：所有CAN口的上拉电阻都需要拨到ON档
  2. 代码如下：
#include <ros/ros.h>
#include <std_msgs/String.h>

#include "can_pkg/controlcan.h"

using namespace std; //声明命名空间

//初始化启动CAN1并启动
bool Init_CAN1(int nDeviceType, int nDeviceInd, int nCANInd, VCI_INIT_CONFIG config) {
	VCI_ResetCAN(nDeviceType, nDeviceInd, nCANInd);
    if (VCI_InitCAN(nDeviceType, nDeviceInd, nCANInd, &config) != 1)
    {
        VCI_CloseDevice(nDeviceType, nDeviceInd);
        ROS_INFO_STREAM(">>Init CAN1 error");
        return(0);
    }
    VCI_ClearBuffer(nDeviceType, nDeviceInd, nCANInd);
    if (VCI_StartCAN(nDeviceType, nDeviceInd, nCANInd) != 1)
    {
        VCI_CloseDevice(nDeviceType, nDeviceInd);
        ROS_INFO_STREAM(">>Start CAN1 error");
        return(0);
    }
	else
	{
    	ROS_INFO_STREAM(">>Start CAN1 success");
    	return(1);
	}
}

//初始化启动CAN2并启动
bool Init_CAN2(int nDeviceType, int nDeviceInd, int nCANInd, VCI_INIT_CONFIG config) {
	VCI_ResetCAN(nDeviceType, nDeviceInd, nCANInd);
    if (VCI_InitCAN(nDeviceType, nDeviceInd, nCANInd, &config) != 1)
    {
        VCI_CloseDevice(nDeviceType, nDeviceInd);
        ROS_INFO_STREAM(">>Init CAN2 error");
        return(0);
    }
    VCI_ClearBuffer(nDeviceType, nDeviceInd, nCANInd);
    if (VCI_StartCAN(nDeviceType, nDeviceInd, nCANInd) != 1)
    {
        VCI_CloseDevice(nDeviceType, nDeviceInd);
        ROS_INFO_STREAM(">>Start CAN2 error");
        return(0);
    }
	else
	{
    	ROS_INFO_STREAM(">>Start CAN2 success");
    	return(1);
	}
}


int main(int argc, char** argv)
{
    //初始化，节点名为can_publisher
    ros::init(argc, argv,"can_publisher");

	//根据遥控器指令发送相应的控制指令
	const unsigned char a0[] = { 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00 }; //默认
    const unsigned char a1[] = { 0xF4,0x01,0x00,0x00,0x00,0x00,0x00,0x00 }; //↑
    const unsigned char a2[] = { 0x00,0x00,0xF4,0x01,0x00,0x00,0x00,0x00 }; //↓
    const unsigned char a3[] = { 0x00,0x00,0x00,0x00,0xF4,0x01,0x00,0x00 }; //←
    const unsigned char a4[] = { 0x00,0x00,0x00,0x00,0x00,0x00,0xF4,0x01 }; //→

	//打开和初始化设备的一些参数配置
	int nDeviceType = 4; //设备类型：CANalyst-II就用4
    int nDeviceInd = 0; //设备索引：1个USB-CAN适配器就是0
    int nCANInd0 = 0;//CAN1
    int nCANInd1 = 1;//CAN2

    //打开设备：注意一个设备只能打开一次
	if(VCI_OpenDevice(nDeviceType,nDeviceInd,0)==1)
	{
        ROS_INFO_STREAM(">>open deivce success!");//打开设备成功
	}else
	{
        ROS_INFO_STREAM(">>open deivce error!");//打开设备失败
		exit(1); //退出整个程序，终止进程：返回1给操作系统说明是非正常运行导致程序退出
	}

	//配置CAN
	VCI_INIT_CONFIG config;
	config.AccCode = 0x80000000;
	config.AccMask = 0xFFFFFFFF;
	config.Filter = 2;   //只接收标准帧
	config.Timing0 = 0x01;
	config.Timing1 = 0x1C; //波特率定为250kps  0x01 0x1C
	config.Mode = 0; //正常模式


	//初始化用来接收的数据帧，帧结构体数组的长度设置为50
	int num = 50;
    VCI_CAN_OBJ rec[num];
	int reclen = 0;
	int i,j,k, order;

	//初始化用来发送的数据帧，帧结构体数组的长度设置为1
	VCI_CAN_OBJ send[1];
	send[0].ID = 0; //帧ID
	send[0].SendType = 0; //发送帧类型：0为正常发送
	send[0].RemoteFlag = 0; //0为数据帧，1为远程帧
	send[0].ExternFlag = 0; //0为标准帧，1为拓展帧
	send[0].DataLen = 8; //数据长度8字节

    //CAN1和CAN2双通道初始化(设备类型、设备索引、CAN通道索引、CAN配置参数)
    if (Init_CAN1(nDeviceType, nDeviceInd, nCANInd0, config) && Init_CAN2(nDeviceType, nDeviceInd, nCANInd1, config))
	{
		while(1)
		{
			//延时20ms：在满足应用的时效性情况下,尽量降低调用VCI_Receive频率，每隔30ms调用一次VCI_Receive为宜
			usleep(20000);

			//VCI_Receive(设备类型、设备索引、CAN通道索引0就是CAN1、接收数组的首指针rec、接收数组的长度50、保留参数)
			if((reclen = VCI_Receive(nDeviceType,nDeviceInd,nCANInd0,rec,num,200)) >= 0)//调用接收函数，如果有数据，则进行处理
			{

				for(i=0; i < reclen; i++)
				{
					//接收到的遥控器指令
					order = (int)rec[i].Data[1] + (int)rec[i].Data[2];

					//先将接收到的遥控器指令打印到终端
					printf("data:0x");
					for( j= 0; j < rec[i].DataLen; j++ )
					{
						printf(" %02X", rec[i].Data[j]); //%02X表示用2个位置数据一个16进制数
					}
					printf("\n");

					//然后根据遥控器的指令，让CAN2发布相应的控制指令
					switch (order)
					{
						case 0: //默认
						{
							for (k = 0; k < 8; k++)
							{
								send[0].Data[k] = a0[k];
							}
							VCI_Transmit(nDeviceType, nDeviceInd, nCANInd1, send, 1);
							break;
						}
						case 1: //↑
						{
							for (k = 0; k < 8; k++)
							{
								send[0].Data[k] = a1[k];
							}
							VCI_Transmit(nDeviceType, nDeviceInd, nCANInd1, send, 1);
							break;
						}
						case 2: //↓
						{
							for (k = 0; k < 8; k++)
							{
								send[0].Data[k] = a2[k];
							}
							VCI_Transmit(nDeviceType, nDeviceInd, nCANInd1, send, 1);
							break;
						}
						case 4: //←
						{
							for (k = 0; k < 8; k++)
							{
								send[0].Data[k] = a3[k];
							}
							VCI_Transmit(nDeviceType, nDeviceInd, nCANInd1, send, 1);
							break;
						}
						case 8: //→
						{
							for (k = 0; k < 8; k++)
							{
								send[0].Data[k] = a4[k];
							}
							VCI_Transmit(nDeviceType, nDeviceInd, nCANInd1, send, 1);
							break;
						}
						default: //检查和处理错误情况
						{
							for (k = 0; k < 8; k++)
							{
								send[0].Data[k] = a0[k];
							}
							VCI_Transmit(nDeviceType, nDeviceInd, nCANInd1, send, 1);
							break;
						}
					}

				}
			}
		}
	}
    return 0;
}
// roscore
// source devel/setup.bash
// rosrun can_pkg mycan_pub
早睡早起的程序员小姚
关注
ROS-CAN通信协议程序
12-13
CANalyst-II linux版can分析仪的通信程序，可发可收，有使用说明
CAN数据转ROS格式的订阅和发布
weixin_45089823的博客
01-22 568
做完以上步骤，返回到catkin_ws目录进行catkin_make编译，编译成功会在devel下的include文件中产生你msg所对应的头文件。msg文件是根据它里面的数据格式来生一个包含这些数据格式的结构体。1、 在mytest包中添加两个节点，一个是发布者一个是订阅者。在src下的package.xml文件中进行如下修改。5、添加完成后返回catkin_ws目录下进行编译。在src下的CMakeLists.txt文件中。3、编译（这里我们是空文件编译成功即可）添加你的msg文件名（可一次加多个）
自动驾驶系统：CAN与ROS通信
诗筱涵的博客
09-07 4195
转载自：https://zhuanlan.zhihu.com/p/48632100 自动驾驶系统：CAN与ROS通信 Gen Li 睡午觉的滋味，妙不可言。不当调包侠。 最近接触到自动驾驶系统通信网络，特别是CAN与ROS通信问题，练习解决后，希望通过本文记录问题解决步骤，了解不深，如有错误还望指出。 通常，传统OEM的车辆控制网络使用CAN或CAN-FD，优点是速度相对较快，当通信冲突时可根据优先级高低进行传输，例如汽车发生碰撞时，ECU通过CAN向气囊模块发送起爆信号。对自动驾驶汽车，特别
ROS socketcan_bridge使用说明
最新发布
m0_73640344的博客
06-07 1524
初始化顺序的重要性在ROS中，发布器（can_pub）和订阅器（）的初始化顺序至关重要，特别是当订阅器的回调函数依赖于发布器时。如果发布器在订阅器之前被初始化，那么回调函数在调用时可以安全地使用发布器，因为它已经被正确地设置和配置。回调函数中的变量引用使用绑定回调函数时，确保所有引用的变量（如can_pub）在回调函数被调用之前已经被初始化。任何在回调函数中使用的变量都必须在该函数触发之前处于有效和稳定的状态。错误和行为未定义的风险。
基于ROS的上下位机CAN通讯
SPARKS_KEN的博客
01-05 2206
先前采用了串口进行上下位机通讯，由于需要USB转串口，会出现通讯不上的问题。使用 cansend 发布数据需要有一定格式，否则会报错，官方声明如下。之后了解了CAN通讯，发现相比串口通信更稳定，在编程上也相对自由些。：用于 CAN 数据存储的数组。：CAN 通讯的 ID。
ROS-CAN通信解析程序分析（ROS中进行CAN通信）
weixin_53421434的博客
12-14 6737
CANALYST-II的linux版本can通信解析程序
松灵机器人——ROS下的CAN通讯调试（内含所需调用包，都是操作步骤）
weixin_48924581的博客
12-09 7812
松灵机器人——ROS下的CAN通讯调试（都是操作步骤） 1 代码包地址 scout_ros package：https://github.com/westonrobot/scout_ros.git ugv_sdk-main package：https://github.com/westonrobot/ugv_sdk webots package：https://cyberbotics.com/ 2 硬件准备 2.1 SCOUT MINI 小白车 + 尾部航空插头 + CAN_TO_USB适配器
ROS节点中的CAN命令
YiYeZhiNian的博客
10-24 7465
前言：由于在使用TX2的过程中，需要使用CAN通讯的方式使我的机器人底盘与TX2进行命令收发，而我的其他传感器都建立在ROS框架下，为了以后能使数据交互我希望把底盘数据也放到我的ROS框架里面。 1.ros_canopen ros_canopen是ROS系统专门为在ROS框架内启动CAN节点所做的一个软件包，在ROS节点中使用CAN时，需要首先将CAN口挂载到ROS中，具体可以参考链接： http...
ROS stm32 CAN通信
qq_42227760的博客
11-15 1316
ROS stm32 CAN通信
ros下使用CANopen与电机进行通讯
weixin_57445413的博客
05-06 2510
CAN总线的通讯模式：PDO：过程数据对象（Process Data Object），过程数据的发送，实时、速度快，提供对设备应用对象的直接访问通道，它用来传输实时短帧数据，具有较高的优先权。PDO 传输的数据必须少于或等于 8 个字节，在应用层上不包含传输控制信息，报文利用率极高通常编码器的数据读取以及车轮的控制通过PDO。
catkin_ws-ros-stm32串口通信
11-23
在ROS（Robot Operating System）环境下，与STM32微控制器进行串口通信是常见的实践，尤其是在构建嵌入式系统和机器人平台时。本项目“catkin_ws-ros-stm32串口通信”提供了一个这样的解决方案，利用了ROS的网络框架...
CAN通信软件（周立功USBCAN-II）接收
01-23
CAN通信技术是汽车电子系统和工业自动化领域广泛应用的一种通信协议，其全称为Controller Area Network，中文译为控制器局域网络。CAN通信以其高效、可靠、抗干扰性强的特点，被广泛用于车辆、工业设备以及医疗设备...
linux环境中kvaser leaf light v2配置教程（ros实现can通信）
03-05
在ros系统中，配置kvaser leaf light -v2 ，实现ROS与下位机的can通信！联系邮箱
STM32与ROS2通信demo
02-25
它具有丰富的外设接口，如CAN、USART、SPI、I2C等，能够方便地与各种传感器和执行器连接，是实现ROS2通信的理想硬件平台。 ROS2是ROS的升级版本，相比ROS1，它提供了更高级别的并发性和实时性，并且引入了DDS（Data...
运行node出现“operation not permitted”错误的解决办法
lixru123的博客
03-05 5997
运行node出现## 标题“ operation not permitted”错误解决办法 Error: EPERM: operation not permitted, mkdir ‘C:\Program Files\nodejs\node_global’ Error: EPERM: operation not permitted, mkdir ‘C:\Program Files\nodejs\node_global’ 重点是：operation not permitted 想到应该是windows系统下
Ros_Canopen:ROS与底盘的can通讯使用
weixin_51948102的博客
04-22 3765
ROS_CANOPEN:ROS与底盘的can通讯使用 这篇文章记录了ros_canopen的安装和使用过程，系统版本为ubuntu16.04 并且已经安装了ROS（kienect)。安装过程可能会出现错误，一般是由于缺少依赖包引起的。 一、源码安装canopen 1.创建一个文件夹 $ mkdir -p canopen/src $ cd canopen/ $ catkin_make 2.从官网下载canopen至Ubuntu 下载地址为：https://github.com/ros-industrial/r
USB出现“can‘t set config #1, error -12”问题的探索
phmatthaus的专栏
04-12 4959
现象： 公司一台Linux设备的U口突然出现故障，原来共16路USB端口都是正常的，出问题后只有7个正常，其余均不能使用。而且每次可用与不可用的数量不变，总是7个可用、16个不可用，但是具体的口并不固定，比如这一次键盘插入的U口不可用，重启后可能这个端口就好了，键盘可用了，但其它上一次好的端口本次又不行了。 日志： 通过dmesg或者/var/log/kern.log中的log进行截取日志，发现有以下错误： …… [ 4.697293] ehci_hcd: USB 2.0 'Enhance..
ROS学习心得--CAN解析车速
Rock `n Code
07-10 7258
项目要求，在已有的ROS架构下，读取车速并发出topic。 Part 1: 理论部分 1. CAN总线及解析 准备工作： 1. CAN分析仪：型号CANalyst-II Linux版 2. 车辆 CAN Matrix 3. ROS编译完成的工作空间 2. ROS文件系统级 详细描述参考ROS Tutorials相关内容 ROS架构分为三个部分，分别为文件...
ROS的ros_canopen调试(1)
ost_csdn的博客
01-16 5468
Ros_canopen是ros支持can通信的package 链接： http://wiki.ros.org/ros_canopen?distro=indigo Ros_canopen包结构如下 SocketCAN是一组开源的CAN驱动程序和网络堆栈，由Volkswagen Research提供给Linux内核。以前称为低级别CAN框架(LLCF) 1. can_msgs 就是一个...
ros-melodic-can-msgs 源码
09-03
### 回答1： ros-melodic-can-msgs 是一个 ROS 包，用于在 ROS 中使用和操作 Controller Area Network (CAN) 协议进行通信。其中包含了相关的消息和服务类型，用于在 ROS 系统中传输 CAN 相关的数据。你可以在这里找到 ros-melodic-can-msgs 的源代码：https://github.com/ros-drivers/can_msgs ros-melodic-can-msgs 是针对 ROS Melodic 版本开发的，Melodic 是 ROS 的一个发行版本。如果你正在使用其他版本的 ROS，你需要使用对应版本的 ros-can-msgs 包。 ### 回答2： ros-melodic-can-msgs是ROS（机器人操作系统）的一个软件包，它是用于CAN（控制器局域网络）通信的消息定义和工具。CAN是一种常用于车辆和其他实时控制系统中的网络通信协议。 这个软件包包含了一些重要的消息类型，用于在ROS中进行CAN数据的传输和解析。例如，它定义了CAN消息的ID、数据格式和长度等信息。这些消息类型可以让ROS系统和连接在CAN总线上的设备进行通信。 在ros-melodic-can-msgs源码中，我们可以看到定义了各种用于CAN通信的消息类型，比如CAN_Frame、CAN_FD_Frame和CAN_Error等。这些消息类型可以用于接收和发送CAN数据，并且还包括了一些附加的属性，比如时间戳等。 此外，源码中还提供了一些工具和函数，用于CAN数据的解析和处理。例如，它提供了一个解析CAN帧的函数，可以从CAN消息中提取数据和控制信息。同时，还可以将ROS中的消息转换为CAN消息，并将CAN消息转换为ROS消息，方便在ROS系统中使用CAN数据。 总之，ros-melodic-can-msgs是一个用于CAN通信的ROS软件包，提供了消息定义和工具，用于在ROS系统中处理和交换CAN数据。通过使用这个软件包，开发人员可以方便地使用ROS构建与CAN设备之间的通信，实现车辆控制和实时系统的开发。 ### 回答3： ros-melodic-can-msgs是ROS的一个软件包，用于处理Controller Area Network（CAN）通信协议的消息。这个软件包提供了在ROS系统中处理CAN消息的功能。 CAN是一种广泛应用于汽车、工业控制和机器人等领域的通信协议，它允许不同的设备通过总线共享数据。ros-melodic-can-msgs软件包的目的是为ROS系统添加对CAN通信的支持。 这个软件包包含了一系列的消息类型，用于定义在ROS系统中传输CAN消息。这些消息类型包括CAN帧消息类型、CAN控制器状态消息类型以及一些其他辅助消息类型。通过这些消息类型，ROS系统可以接收和发送CAN消息，实现与CAN总线上其他设备的通信。 除了消息类型，ros-melodic-can-msgs还提供了一些辅助工具和函数，用于处理CAN消息。这些工具和函数可以用于解析CAN帧消息、生成CAN帧消息以及读取和修改CAN控制器的状态。 使用ros-melodic-can-msgs，开发者可以将CAN通信集成到ROS系统中。他们可以通过订阅CAN消息话题来接收其他设备发送的CAN消息，并可以通过发布CAN消息话题来向其他设备发送CAN消息。这样，开发者可以方便地与CAN总线上的其他设备进行数据交换，并能够利用ROS系统提供的各种功能进行数据处理和分析。 总之，ros-melodic-can-msgs是一个在ROS系统中处理CAN通信的软件包，它提供了一系列的消息类型、工具和函数，使得开发者可以方便地与CAN总线上的设备进行数据交换和通信。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 6
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
