RS485通信介绍

RS485通信介绍

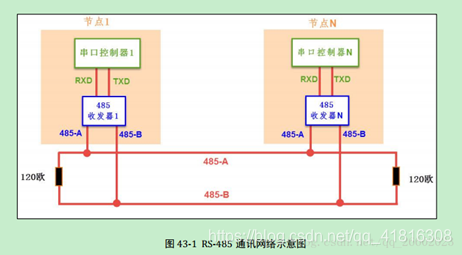

RS-485：半双工、（逻辑1：+2V–+6V 逻辑0： -6V—2V）这里的电平指AB 两线间的电压差。

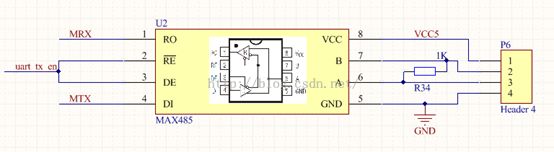

1、基础的RS485电路

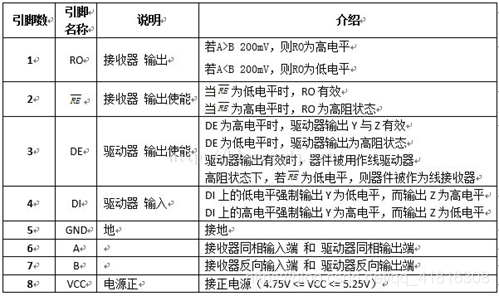

需要控制RE/DE（cn）来控制485状态的切换,一般连在一起用io口控制。当cn为低时485处于接收状态；当R/D为高时485处于发送状态。
RO和TTL电平的UART_RX（或模拟串口的RX）相连，DI和TTL电平的UART_TX（或模拟串口的TX）相连。


当cn为低R0有效，处于接收模式：A>B(AB数据为1)，则R0为高电平（R0为1）。
A<B(AB数据为0)，则R0为低电平（R0为0）。
当cn为高RO高阻，处于发送模式：DI为高时（DI数据1），（强制使A>B）即（AB为1）。
DI为低时（DI数据0），（强制使A<B）即（AB为0）。
总结：TX发啥数据，AB接收啥数据。AB发啥数据RX接收啥数据。

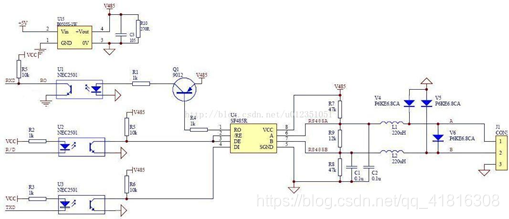

2、带隔离RS-485电路

使用DC-DC器件可以产生1组与微处理器电路完全隔离的电源输出，用于向RS485收发器提供+5V电源。电路中的光耦器件速率会影响RS485电路的通信速率。上图中选用了NEC的光耦PS2501，受其影响，该电路的通讯速率控制在19200bps下。

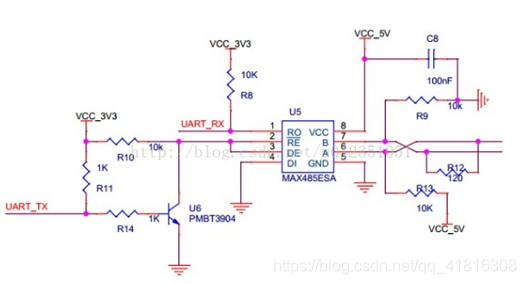

3、自动切换电路

上图中，TX,RX引脚均需要上拉电阻，这一点特别重要。
接收：默认没有数据时，TX为高电平，三极管导通，RE为低电平使能，RO收数据有效，MAX485为接收态。
发送：发送数据时，TX会先有一个下拉的电平（起始位-由高向低），表示开始发送数据，此时三极管截止，DE为高电平发送使能。当发送数据“0”时，由于DI接口相当于接地，此时数据“0”就会传输到AB扣，A-B<0，则传输“0”，完成低电平传输，当发送“1”时，此时三极管导通，按理说RO会使能，此时由于还处于发送数据中，这种状态下MAX485处于高阻太，此时的状态通过A上来，B下拉电阻决定，此时A-B>0传输“1”，完成高电平的传输。
注意：这里面有个疑惑，发送数据“1”，三极管RE低电平有效，应该是接收使能，为什么芯片是高阻态呢？这是因为UART发送数据是有一定格式的，TX和RX数据均以“位”为最小单位进行传输，在发送数据之前，UART之间要约定好数据传输速率，即波特率，数据传输格式（数据位，校验，停止），平时数据线处于空闲状态（1状态），当发送数据时，TX由“1”变为“0”维持1位的时间，这样接收方检测到开始位后，再等待1.5位时间就开始一位一位的进行数据传输了，也就是说，已经确定好发送状态，电路发送“1”时RE虽然有效，但是由于它处于发送阶段，芯片也不会收，即芯片处于高阻状态。
